Merk	HiKOKI
Model	P18DSLW2Z
Producttype	Draadloze schaaf
Voeding	Li-ion accu 18 V (niet inbegrepen)
Snijbreedte	82 mm
Maximale snijdiepte	2,0 mm
Onbelast toerental	16 000 min⁻¹
Gewicht (met accu BSL36B18)	3,7 kg
Compatibele accu's	BSL1830, BSL1850, BSL36B18 (Li-ion 18 V)
Compatibele lader	UC18YFSL
Geluidsvermogensniveau (LWA)	100 dB(A)
Geluidsdrukniveau (LpA)	89 dB(A)
Trillingen (schaven naaldhout)	3,0 m/s² (onzekerheid K=1,5 m/s²)
Mes type	Carbide mes of opnieuw slijpbaar mes
Diepteverstelling	Via schaalwiel
Spaanuitworp	Via zijopening met zakadapter
Parallelgeleider	Links of rechts monteerbaar
Handgreep	Ergonomisch met trekker- en vergrendelschakelaar
Acculaadindicator	Ja, op het gereedschap
Onderhoud	Regelmatig reinigen van de messen, vervangbare koolborstels, riem via service
Garantie	Fabrieksgarantie volgens voorwaarden (zie handleiding)

Veelgestelde vragen - P18DSLW2Z HiKOKI

Welke accu gebruiken met de HiKOKI P18DSLW2Z schaaf?

Gebruik uitsluitend HiKOKI 18V Li-ion accu's, zoals de modellen BSL1830, BSL1850 of BSL36B18. Het gebruik van andere accu's kan een veiligheidsrisico opleveren.

Hoe stel ik de snijdiepte in?

Draai aan het stelwiel voor de handgreep om de diepte van 0 tot 2 mm aan te passen. Doe een proef op een afvalhoutje om de instelling te controleren.

Hoe vervang ik een mes?

Zorg ervoor dat de accu is verwijderd. Draai de bevestigingsschroeven van het mesblok los, verwijder het oude mes en plaats het nieuwe mes in de juiste draairichting (pijl op de trommel). Draai de schroeven gelijkmatig aan.

Waarom stopt de schaaf tijdens gebruik?

Dit kan komen door een lege accu, oververhitting van het gereedschap of overbelasting. Laat de accu en het gereedschap afkoelen en verklein de snijdiepte. Als het probleem aanhoudt, controleer dan de messen en de riem.

Hoe leeg ik de stofzak?

Verwijder de stofadapter door op de vergrendelingen te drukken. Leeg de zak in een prullenbak. Reinig regelmatig de spaanuitwerp opening om verstoppingen te voorkomen.

Wat is de procedure voor het opladen van de accu?

Gebruik de lader UC18YFSL. Sluit de lader aan, plaats de accu. Het rode lampje knippert tijdens het opladen en blijft branden als het klaar is. Laad alleen op tussen 0°C en 40°C.

Kan de schaaf worden gebruikt als vaste vandiktebank?

Nee, de HiKOKI P18DSLW2Z schaaf is niet ontworpen om met het mes naar boven (vast opgesteld) te worden gebruikt. Gebruik hem alleen met de hand om vastgehouden werkstukken te schaven.

Hoe onderhoud ik de koolborstels?

Controleer de koolborstels na elke 50 bedrijfsuren. Vervang ze door HiKOKI koolborstels (code 999017) wanneer ze zijn versleten tot minder dan 5 mm. Volg de procedure in de handleiding.

Welke veiligheidsuitrusting moet ik dragen?

Draag altijd een veiligheidsbril, een stofmasker en gehoorbescherming. Draag geen loszittende kleding of sieraden die kunnen worden meegetrokken.

Wat te doen als het mes niet goed snijdt?

Controleer of het mes bot of beschadigd is. Slijp opnieuw slijpbare messen met een watersteen of vervang de carbide messen. Zorg er ook voor dat de snijdiepte is aangepast aan het materiaal.

GEBRUIKSAANWIJZING P18DSLW2Z HiKOKI

(Vertaling van de oorspronkelijke instructies)

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

⚠ WAARSCHUWING

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoogt de kans op ongelukken.
b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.
Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.
c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt.
Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact.
De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.
Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico's.

h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

Nederlands

b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Verzorg het elektrische gereedschap accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecifi ceerd.

Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifi ek daarvoor bestemde accu's.

Het gebruik van andere accu's kan letsel of brand veroorzaken.

c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

e) Gebruik geen accu of gereedschappen die zijn beschadigd of aangepast.

Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letsel veroorzaakt.

f) Stel een accu of gereedschap niet bloot aan vuur of excessief hoge temperaturen.

Blootstelling aan vuur of temperaturen boven de 130 °C kan een explosie veroorzaken.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de gebruikershandleiding wordt voorgeschreven.

Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

6) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.

b) Probeer beschadigde accu's nooit te repareren. Onderhoud aan accu's dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.

VOORZORGSMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE SNOERLOZE SCHAAFMACHINE

1. Wacht totdat het schaafmes tot stilstand is gekomen voordat u het gereedschap neerlegt.

Een blootgesteld draaiend schaafmes kan in contact komen met de oppervlakte met mogelijk controleverlies en ernstig persoonlijk letsel tot gevolg.

1. Gebruik klemmen of iets dergelijks om het werkstuk op een stevige ondergrond te bevestigen en te ondersteunen.

Het werkstuk vasthouden met uw hand of het tegen uw lichaam gedrukt houden zorgt voor onstabiliteit en kan leiden tot verlies van controle.

1. De schaafmachine niet met het mes naar boven gebruiken (zoals bij een stationair type).

2. Laad de accu bij een temperatuur van 0 - 40°C.

Een temperatuur van onder 0°C kan overlading veroorzaken, hetgeen gevaarlijk kan zijn. De accu kan niet bi een temperatuiur van boven de 40°C geladen worden.

De meest geschikte temperatuur is tussen de 20 - 25°C.

1. Gebruik de acculader niet kontinu.

Wacht ongeveer 15 minuten voordat met het laden van een andere accu begonnen wordt.

1. Voorkom dat stof of vuil in de opening van de aansluiting van de batterij terecht komt.

2. Demonteer de oplaadbare batterij of oplader niet.

3. Voorkom kortsluiting van de oplaadbare batterij.

Kortsluiting kan resulteren in oververhitting. Dit kan schade of brandgevaar opleveren.

1. Gooi de batterij niet in het vuur.

Een brandende batterij kan ontploff en.

1. Steek nooit een voorwerp in de ventilatieopeningen van de oplader.

Als een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de oplader wordt gesto ken, kan dit resulteren in een elektrische schok of beschadiging aan de oplader.

1. Breng de batterij naar de dealer waar deze gekocht werd, indien deze na oplading onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte batterij niet weg.
2. Het gebruik van een uitgeputte accu zal de oplader beschadigen.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Instellen en controleren van de werkomgeving Zorg dat de werkomgeving geschikt is door de voorzorgsmaatregelen op te volgen.
2. Controleer of de stroomschakelaar op UIT staat. Als de accu aan het elektrisch gereedschap wordt bevestigd terwijl de stroomschakelaar op AAN staat, zal het elektrisch gereedschap onmiddellijk beginnen te werken, met mogelijk een ernstig ongeluk tot gevolg.
3. Er moet een stabiele houten ondergrond vervaardigd worden, welke geschikt is voor schaafwerkzaamheden. Een slecht uitgebalanceerde ondergrond kan gevaar veroorzaken en er moet op gelet worden, dat het op een stevige, vlakke vloer veilig is opgesteld.
4. Zet de schakelaarvergrendeling niet vast waardoor deze niet meer beweegt. Neem uw vinger van de trekschakelaar af wanneer de schaafmachine wordt gedragen. Het is anders mogelijk dat het gereedschap abusievelijk wordt ingeschakeld met een ongeluk tot gevolg.
5. Stel het schakelaarpaneel niet bloot aan krachtige stoten om te voorkomen dat dit stuk gaat. Dit kan defecten veroorzaken.
6. Om het stroomverbruik van de accu te sparen, gaat het resterende accucapaciteit-indicatielampje branden wanneer de schakelaar voor het resterende accucapaciteit-indicatielampje wordt ingedrukt.
7. Voorzichtig, ook na beëindiging van het schaafwerk Wanneer de schaaf na beëindiging van het schaafwerk met één hand verwijderd wordt, moet er op gelet worden, dat het schaafi jzer (onderkant) van de schaa niet in aanraking komt met het lichaam. Anders kunnen er ernstige verwondingen optreden.
8. De schaafpositie kan worden aangepast door de stelschroef van de geleider los te draaien en de geleider naar links of naar rechts te verplaatsen. De geleider kan zowel aan de rechter- als de linkerkant van het gereedschap worden bevestigd.
9. De schaafmachine niet met het mes naar boven gebruiken (zoals bij een stationair type).
10. Wees voorzichtig dat u uw hand niet verwond bij het bevestigen of losmaken van messen.
11. Voordat u messen bevestigt, veegt u alle spanen of ander vuil af van de messen.
12. Over continugebruik Dit gereedschap is voorzien van een beveiligingsfunctie om een lange levensduur van de accu te verkrijgen. De accu kan oververhit raken tijdens continugebruik of bij diepe snijwerkzaamheden waardoor het gereedschap automatisch stopt.

Vooral bij gebruik van een van de onderstaande accu's kan het gereedschap stoppen wanneer de accu te heet wordt om een defect van de accu als gevolg van oververhitting te voorkomen.

In dit geval stopt u met het gebruik, verwijdert vervolgens de accu van het gereedschap en laat u de accu op een goed geventileerde plaats, uit de buurt van zonlicht, afkoelen.

De accu kan weer worden gebruikt nadat deze voldoende is afgekoeld.

(Accu's waarop van toepassing: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 en oude accu's)

1. Juist gebruik van de accu

Wanneer het gereedschap met een van de onderstaande accu's wordt gebruikt, mag het alleen voor lichte werkzaamheden worden gebruikt om een lange levensduur van de accu te verkrijgen.

Werkvoorbeeld: Ondiepe afwerking en afschuinwerkzaamheden

(Accu's waarop van toepassing: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 en oude accu's)

1. Zorg er altijd voor dat de stroomschakelaar is uitgeschakeld (OFF) en de accu is losgekoppeld voordat u de stofadapter bevestigt of losmaakt.

2. Zorg ervoor dat de stofopvangbak volledig is bevestigd. Indien dit niet wordt gedaan, kunt u letsel oplopen.

Wees voorzichtig dat de sluiting niet breekt bij het bevestigen of losmaken van de stofadapter en de spaankast.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur wordt verlengd.

In geval 1 tot 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de batterij leeg is. De batterij moet in dit geval onmiddellijk opgeladen worden.
2. De motor kan tot stilstand komen wanneer het gereedschap overbelast is. Laat de schakelaar onmiddellijk los en zoek naar de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.
3. Wanneer de batterij oververhit is door overbelasting, kan het zijn dat de batterij stopt. In dit geval gebruikt u de batterij niet verder en laat u ze afkoelen. Daarna kunt u haar opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden, moet u ervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen.

1. Zorg ervoor dat er geen spaanders en stof op de batterij ophopen.

2. Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de batterij kunnen vallen.
   ○ Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de batterij ophopen.
   ○ Bewaar een ongebruikte batterij niet op een plaats waar het aan spaanders en stof wordt blootgesteld.

Nederlands

○ Verwijder alle spaanders en stof van een batterij voordat u hem opbergt en bewaar de batterij niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).
2. Doorboor de batterij niet met een scherp voorwerp, zoals een nagel, klop er niet op met een hamer, stap niet op de batterij of gooi er niet mee of stel hem niet bloot aan ernstige fysieke schokken.
3. Gebruik geen zichtbare beschadigde of vervormde accu.
4. Gebruik de batterij niet met een omgekeerde polariteit.
5. Sluit hem niet rechtstreeks aan op elektrische toestellen of fi ttingen van sigarettenaanstekers in wagens.
6. Gebruik de batterij niet voor andere doeleinden dan deze die gespecifi ceerd werden.
7. Wanneer de batterij niet kan worden opgeladen, zelfs nadat de specifi eke oplaadtijd verstreken is, stopt u onmiddellijk met het opladen.
8. Breng de batterij niet op hoge temperaturen of drukken of stel ze er niet aan bloot, zoals in een microgolfoven, droger of een hogedrukcontainer.
9. Blijf uit de buurt van vuur onmiddellijk nadat een lek of vieze geur werd vastgesteld.
10. Gebruik hem niet in een plaats waar een grote statische elektriciteit wordt opgewekt.
11. In geval van een acculek, vieze geur, warmteopwekking, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddellijk uit de uitrusting of de lader en stopt u het gebruik.
12. Dompel de batterij niet onder of laat geen vloeistoff en erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas.

LET OP

1. Wanneer u de lekkende vloeistof uit de batterij in de ogen krijgt, wrijf dan niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep er onmiddellijk een dokter bij.

Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

1. Wanneer de vloeistof lekt op uw huid of kleding, was ze onmiddellijk goed af met proper water, zoals kraantjeswater.

De kans bestaat dat dit huidirritatie veroorzaakt.

1. Wanneer u roest, een vieze geur, oververhitting, verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de batterij voor de eerste maal gebruikt, gebruik ze dan niet verder en stuur ze terug naar de leverancier of de verkoper.

WAARSCHUWING

Als een elektrisch geleidend vreemd voorwerp in de aansluitpunten van de lithium-ion accu terechtkomt, kan er kortsluiting ontstaan met het risico van brand als gevolg. Let bij het opbergen van de accu op de volgende punten.

○ Plaats geen elektrisch geleidend zaagsel, spijkers, ijzerdraad, koperdraad of andere draad in de opbergdoos.
○ Plaats de accu in het elektrisch gereedschap of bewaar de batterij door deze stevig in het batterijdeksel te drukken totdat de ventilatieopeningen afgesloten zijn om kortsluiting te voorkomen.

BETREFFENDE TRANSPORT VAN LITHIUM-ION ACCU

Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht.

WAARSCHUWING

Stel het transportbedrijf op de hoogte dat er een lithium-ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer.

○ Lithium-ion accu's die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures.
○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

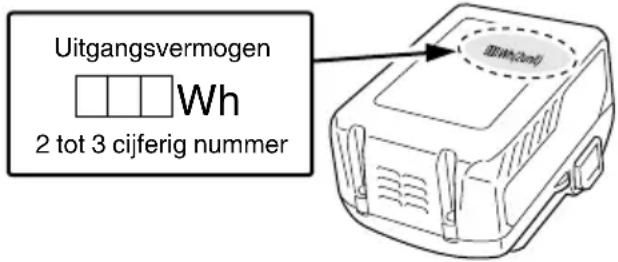

- Als de BSL36B18 is geïnstalleerd in het elektrisch gereedschap, zal het vermogen de 100 Wh overschrijden en zal het apparaat worden geclassifi ceerd als gevaarlijke goederen voor vrachtclassifi catie.

Uitgangsvermogen Wh 2 tot 3 cijferig nummer

NAMEN VAN ONDERDELEN (Afb. 21)

a	Behuizingsluchtgat
b	Chipuitwerpopening
c	Persluchtspuit

SYMBOLEN

WAARSCHUWING

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	P14DSL / P18DSL : Snoerloze schaafmachine
	Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen.
	Alleen voor EU-landenGeef elektrisch gereedschap niet met het huisvuil mee!Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
V	Opgegeven voltage
n_0	Onbelast toerental
min-1	Toeren of slagen per minuut
	Gelijkstroom
	AAN zetten
	UIT zetten
	Let op
	Koppel de batterij los

Accu

	De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig mogelijk op.
	LED-lampjes :De resterende accucapaciteit is gehalveerd.
	LED-lampjes :De resterende accucapaciteit is voldoende.

TECHNISCHE GEGEVENS

BOORMACHINE

Model P14DSL P18DSL
Voltage 14 V 18 V
Schaafbreedte 82 mm
Max. spaandikte 2,0 mm
Onbelaste snelheid 16000 min		-1
Oplaadbare batterij	2LSRK BSL	1430: Li-ion 14,4 V (3,0 Ah 8 cellen) BSL1	830: Li-ion 18 V (3,0 Ah 10 cellen)
	2LJRK BSL	1450: Li-ion 14,4 V (5,0 Ah 8 cellen) BSL1	850: Li-ion 18 V (5,0 Ah 10 cellen)
Gewicht* 3,3 kg (met BSL1460) 3,7		kg (met BSL36B18)

* Gewicht: Volgens EPTA-procedure 01/2014

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 168. De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

Het schaven van verschillende houten planken en panelen.

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de accvergrendeling om de batterij te verwijderen.

LET OP

Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Plaats de batterij met de polen juist aangebracht. (zie Afb. 3)

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer'van de acculader aan op het stopcontact.

Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het lampje in rood knipperen (met tussenpozen van 1 seconde).

LET OP

Gebruik het elektrisch snoer niet wanneer het beschadigd is. Laat het onmiddellijk repareren.

2. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kunt zien op Afb. 3.

3. Opladen

Wanneer er een accu in de acculader wordt gedaan, zal het opladen beginnen en zal het controlelampje continu rood branden.

Wanneer de accu volledig is opgeladen, gaat het controlelampje rood knipperen. (Met tussenpozen van 1 seconde) (Zie Tabel 1)

● Aanduiding van het controlelampje

De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader.

Tabel 1

Aanduidingen van het controlelampje
Controlelampje (rood)	Voor het laden Knippert	Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit)
	Tijdens opladen	Licht op Blijft branden
	Na opladen Knippert	Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit)
	Oververhitting standby	Knippert Licht ongeveer 1 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit)	De accu is oververhit. De accu kan niet opgeladen worden. (Het opladen wordt hervat wanneer de accu is afgekoeld)
	Opladen onmogelijk	Knippert snel Licht ongeveer 0,1 seconde op. Licht ongeveer 0,1 seconde niet op. (0,1 seconde lang uit)	Er is iets mis met de accu of met de acculader

● Over de temperatuur en de oplaadtijd van de accu.

De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2

Tabel 2

Acculader Accu		UC18YFSL
Oplaadspanning V 14,4 V – 18 V
Gewicht kg 0,5
Geschikte temperatuur voor het opladen 0°C – 50°C
Oplaadtijd voor accucapaciteit, ca. (bij 20°C)
1,3 Ah	min.	20
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Aantal accucellen 4 – 10

OPMERKING

De oplaadtijd hangt mede af van de omgevingstemperatuur en het voltage van de stroombron.

LET OP

Wanneer de acculader onafgebroken wordt gebruikt, zal deze warm worden, waardoor storingen kunnen worden veroorzaakt Wacht daarom 15 minuten wanneer het opladen is voltooid voor u opnieuw begint met opladen.

1. Haal de stekker van het netsnoer van de acculader uit het stopcontact.

2. Houd de acculader stevig vast en trek de accu eruit.

OPMERKING

U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.

LET OP

Als de accu wordt opgeladen terwijl deze warm is omdat de accu langere tijd op een plaats lag die werd blootgesteld aan direct zonlicht of omdat de accu zojuist is gebruikt, kan het controlelampje van de acculader 1 seconde lang oplichten, dan 0,5 seconde niet oplichten (0,5 seconde uit). In dat geval moet u de accu eerst laten afkoelen voordat u met opladen begint.

○ Mocht het controlelampje knipperen (elke 0,2 seconde), controleer dan op vuil in de accuaansluiting van de acculader en verwijder het vuil als dat het geval is. Is er geen sprake van vuil, dan is mogelijk de accu of acculader defect. Breng deze dan naar een offi cieel servicecentrum.

○ Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de acculader wordt opgeladen eruit is genomen, moet u minimaal 3 seconden wachten voordat u de accu opnieuw in de acculader plaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zijn verstreken, is het mogelijk dat de accu niet juist wordt opgeladen.

MONTAGE EN GEBRUIK

Handeling	Afbeelding	Bladzijde
Type snijwerk en afmetingen in dit product	1 169
Het accudeksel plaatsen en verwijderen	2 169
De accu plaatsen en verwijderen 3	169
Indicator resterende acculading 4	169
De accu opladen 5 169
Het instellen van de spaandikte	6 169
Begin en einde van de schaafwerkzaamheden	7 169
Hoe u de steun gebruikt	8 169
De geleider aanbrengen en gebruiken	9 170
Demontage van het schaafi jzer Koolstofmetaalmes (voor mes met dubbele rand)	10 170
Montage van het Koolstofmetaalmes (voor mes met dubbele rand)	11 170
Het instellen van de hoogte van het Koolstofmetaalmes (voor mes met dubbele rand)	12 170
Demonteren van verscherpbaar mes	13 171
Monteren van verscherpbaar mes	14 171
Afstelling hoogte van verscherpbaar mes	15 171
Verscherpen van verscherpbaar mes	16 172
Het bevestigen en verwijderen van de stofadapter	17 172
Elleboogbediening (optioneel accessoire)	18 172
Bedienen van de hoofdschakelaar	19 173
Vervangen van koolborstels	20 173
Goed schoonmaken van de chipuitwerpopening	21 173
Selecteren van accessoires	— 174

1. Het schaven van oppervlakten

Het grofschaven moet uitgevoerd worden met grote spaandikte en een geschikte snelheid, zodat de schaafspanen gelijkmatig uit de machine geworpen worden. Om een glad oppervlak te verkrijgen moet het naschaven uitgevoerd worden met een geringere spaandikte en lagere snelheid.

2. Pauzes in het snijvlak slijpen

Pauzes in het snijvlak slijpen hangen af van het soort hout dat wordt gesneden en de diepte van het snijden. Hoe dan ook, het slijpen wordt over het algemeen na 500 meter snijwerk bewerkstelligd.

3. Slijpsteen

Wanneer een waterslijpsteen voor handen is, gebruik het dan nadat het voldoende in water is gedompeld omdat zulk soort slijpstenen kunnen slijten tijdens het slijpwerk, en vlak het bovenvlak van de slijpsteen indien nodig af.

ONDERHOUD EN INSPECTIE

1. Inspectie van het messen

Het verder gebruik van stompe of beschadigde messen leidt tot verminderd schaafeff ect en kan overbelasting van de motor veroorzaken. De messen moeten zo dikwijls mogelijk vernieuwd worden.

2. Behandeling

LET OP

De voorste plaat, de achterste plaat en de instelknop voor de spaandikte zijn voor het bereiken van een bijzonder grote precisie exact bewerkt. Wanneer deze delen ruw behandeld worden of blootgesteld worden aan sterke mechanische slagen, kan dat leiden tot een verminderde precisie en schaafeff ect. Deze delen moeten met bijzondere zorgvuldigheid worden behandeld.

3. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

4. Inspectie van de koolborstels

In de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. Omdat een te ver versleten koolborstel kan leiden tot problemen met de motor, dient u de koolborstel te vervangen door een nieuwe wanneer deze tot aan of tot bij de „slijtagelimiet” versleten is. Bovendien moeten de koolborstels altijd schoon zijn en zich vrij in de borstelhouders kunnen bewegen.

OPMERKING

Verzeker u ervan dat u de HiKOKI koolborstel code no. 999017 gebruikt, wanneer u de koolborstel vervangt.

5. Het wisselen van de koolborstel

Neem na het verwijderen van de spaankast de koolborstel uit door eerst de kap van de borstel te verwijderen en vervolgens een sleufschroevendraaier of dergelijke in het uitsteeksel van de koolborstel te haken.

Als u de koolborstel installeert, moet u de richting zo kiezen dat de nagel van de koolborstel overeenkomt met het contact-gedeelte buiten de borstelbuis. Duw de koolborstel vervolgens naar binnen met uw vinger. Doe vervolgens de kap van de borstel weer terug.

LET OP

U moet echt de nagel van de koolborstel in het contactgedeelte buiten de borstelbuis passen. (U mag om het even welk van de twee meegeleverde nagels gebruiken.)

U moet hier goed op letten, want een eventuele fout hiermee kan resulteren in een vervorming van de nagel van de koolborstel en kan in een vroeg stadium problemen met de motor veroorzaken.

6. Riem vervangen

Als de riem vervangen moet worden, moet u dit laten doen door een erkend HiKOKI servicecentrum om problemen met de veiligheid van de machine te voorkomen.

7. Onderhoud van de motor

De motorwikkeling is het "hart" van het electrische gereedschap.

Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigt en/of met olie of water bevochtigd wordt.

8. Reinigen van de buitenkant

Wanneer de schaafmachine vuil is, kunt u deze reinigen met een zachte doek of een doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen op chloorbasis, benzine of witte spiritus want deze middelen kunnen de kunststof onderdelen aantasten.

Nederlands

9. Opslag

Bewaar de schaafmachine op een plaats waar de temperatuur niet hoger is dan 40°C en buiten het bereik van kinderen.

OPMERKING

Opbergen van lithium-ion accu's

Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Belangrijke informatie voor batterijen van HiKOKI snoerloos elektrisch gereedschap

Gebruik altijd een van onze voorgeschreven originele batterijen. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven batterijen, of als de batterij gedemonteerd of gewijzigd is (zoals demontage of vervanging van batterijcellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie.

OPMERKING

Op grond van het voortdurende research en ont wikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden.

Informatie betreff ende luchtgeluid en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 98 dB (A) (P14DSL)

100 dB (A) (P18DSL)

Gemeten A-gewogen geluidsdrukniveau:

87 dB (A) (P14DSL)

89 dB (A) (P18DSL)

Onzekerheid KpA: 3 dB (A)

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841.

Schaven van zachthout:

Trillingsemissiewaarde ah = 2,6 m/s ^2 (P14DSL) 3,0 m/s ^2 (P18DSL)

Onzekerheid K = 1,5 m/s²

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken.

U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken.

WAARSCHUWING

De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt.

○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

3. Kontrola skrutiek
