NÁVOD NA OBSLUHU P18DSLW4Z HiKOKI

3) Osobná bezpečnosť

a) Pri používaní elektrického náradia zostaňte pozorný, sústreďte sa na vykonávanú prácu a používajte všetky zmysly. Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti počas práce s elektrickým náradím môže spôsobiť vážne osobné poranenie. b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasaďte ochranu na oči. Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení. c) Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe. Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, keď je spínač v zapnutej polohe, privoláva úrazy. d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie kľúče alebo skrutkovače. Skrutkovač alebo kľúč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobiť osobné poranenie. e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj. Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Pri práci nenoste voľný odev alebo šperky. Udržujte svoje vlasy a oblečenie v dostato čnej vzdialenosti od pohybujúcich sa častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí. g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte. Používanie zariadení na zachytávanie prachu môže znížiť riziká spôsobené prachom. h) Nedovoľte, aby ste sa vďaka skúsenostiam získaným častým používaním náradí stali príliš sebaistými a ignorovali zásady bezpečnosti. Neopatrné zaobchádzanie môže spôsobiť vážne zranenie v zlomku sekundy.

4) Používanie a starostlivosť o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené. Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie. b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnúť alebo vypnúť, nepoužívajte. Akékoľvek náradie, ktoré nemôže byť ovládané vypínačom je nebezpečné a musí sa opraviť. c) Predtým, ako vykonáte akékoľvek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo odpojte akumulátor, pokiaľ je odnímateľný. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia. d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovoľte, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom.

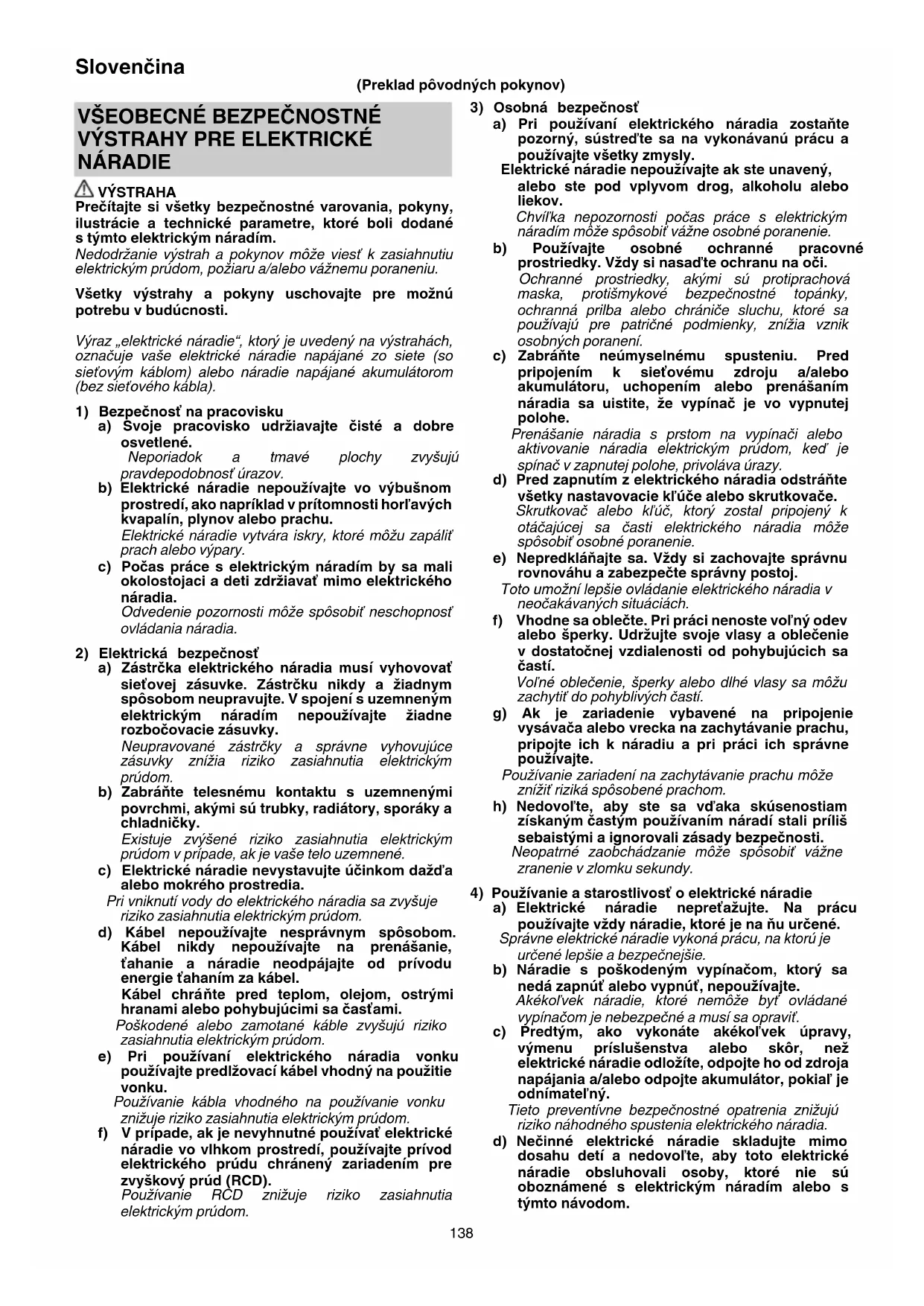

NÁRADIE VÝSTRAHA Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím. Nedodržanie výstrah a pokynov môže viesť k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu. Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti. Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).

1) Bezpečnosť na pracovisku

a) Svoje pracovisko udržiavajte čisté a dobre osvetlené. Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov. b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia. Odvedenie pozornosti môže spôsobiť neschopnosť ovládania náradia.

2) Elektrická bezpečnosť

a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky. Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom. b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky. Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené. c) Elektrické náradie nevystavujte účinkom dažďa alebo mokrého prostredia. Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom. d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, ťahanie a náradie neodpájajte od prívodu energie ťahaním za kábel. Kábel chrá ňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom. e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku. Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom. f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD). Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom. (Preklad pôvodných pokynov) 00BookP14DSLEU.indb13800BookP14DSLEU.indb138 2019/04/2215:12:082019/04/2215:12:08139 Slovenčina V rukách neškolených osôb je elektrické náradie nebezpečné. e) Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékoľvek iné okolnosti, ktoré by mohli ovplyvniť činnosť elektrického náradia. V prípade poškodenia musíte dať elektrické náradie pred ďalším použitím opraviť. Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím. f) Rezný nástroj udržiavajte ostrý a čistý. Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je ľahšie ovládateľný. g) Elektrické náradie, príslušenstvo, brity náradia atď. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce. Používanie elektrického náradia na iné, než určené činnosti môže viesť k vzniku nebezpečných situácií. h) Rukoväte a uchopovacie povrchy uchovávajte v suchu, čistote a neznečistené olejmi a mazivom. Klzké rukoväte a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

5) Starostlivosť a používanie akumulátorového

náradia a) Nabíjajte len nabíjačkou, ktorú uvádza výrobca. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže predstavovať riziko, ak sa použije na nabíjanie iného typu akumulátora. b) Elektrické náradie používajte len so špecifi cky určeným typom akumulátorov. Používanie iného typu akumulátora môže predstavovať riziko poranenia a požiaru. c) Ak sa akumulátor nepoužíva, chráňte ho pred kontaktom s kovovými predmetmi, ako sú kancelárske spony, mince, kľúče, klince, skrutky alebo iné malé kovové predmety, ktoré môžu spôsobiť vzájomné prepojenie koncoviek. Vzájomné skratovanie koncoviek akumulátora môže mať za následok popáleniny alebo požiar. d) Pri nesprávnych podmienkach používania môže dôjsť k unikaniu kvapaliny z akumulátora. Vyhnite sa kontaktu s touto kvapalinou. V prípade náhodného kontaktu zasiahnuté miesto opláchnite vodou. Ak kvapalina zasiahne oči, opláchnite ich vodou a vyhľadajte lekársku pomoc. Kvapalina unikajúca z akumulátora môže spôsobiť podráždenie alebo popáleniny. e) Nepoužívajte akumulátor alebo nástroj, ktorý je poškodený alebo upravený. Poškodené alebo modifi kované batérie môžu vykazovať nepredvídateľné správanie, ktoré má za následok požiar, explóziu alebo riziko zranenia. f) Nevystavujte akumulátor ani nástroj ohňu alebo nadmernej teplote. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobiť výbuch. g) Dodržujte všetky pokyny na nabíjanie a nenabíjajte akumulátor ani nástroj mimo rozsahu teplôt uvedeného v návode. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo určeného rozsahu môže poškodiť batériu a zvýšiť riziko požiaru.

a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifi kovaným personálom a pri použití jedine originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia. b) Nikdy neopravujte poškodené batérie. Servis akumulátorov by mal vykonávať iba výrobca alebo autorizovaní poskytovatelia služieb.

BEZPEČNOSTNÉ OPATRENIA

Zabráňte prístupu detí a nezainteresovaných osôb. Keď náradie nepoužívate, mali by ste ho uložiť mimo dosahu detí a nezainteresovaných osôb.

nôž zastaví. Odkrytý rotačný rezný nôž môže zachytiť povrch, čo môže viesť k strate kontroly a vážnemu zraneniu.

2. Použite svorky alebo iný praktický spôsob na

zaistenie a podopretie obrobku k stabilnej ploche. Držanie obrobku rukou alebo jeho pridržiavanie telom je nestabilné a môže viesť k strate kontroly.

3. Nepoužívajte hobľovačku s čepeľami smerujúcimi

Teplota nižšia ako 0 °C spôsobí nadmerné nabitie akumulátora, ktoré je nebezpečné. Akumulátor sa nesmie nabíjať pri teplote nad 40 °C. Najvhodnejšia teplota na nabíjanie je v rozsahu 20 – 25 °C.

5. Nabíjačku nepoužívajte nepretržite.

Po dokončení nabíjania počkajte 15 minút pred začatím nabíjania ďalšieho akumulátora.

6. Zabráňte, aby sa do otvoru pre pripojenie nabíjateľného

akumulátora dostal cudzí predmet.

7. Nabíjateľný akumulátor ani nabíjačku nikdy

8. Nabíjateľný akumulátor nikdy neskratujte.

Skratovanie akumulátora spôsobí veľký nárast elektrického prúdu a prehrievanie. Dôsledkom môžu byť popáleniny alebo poškodenie akumulátora.

9. Akumulátor nezneškodňujte vhodením do ohňa.

Počas spaľovania môže akumulátor vybuchnúť.

10. O ventilačných otvorov na nabíjačke nevkladajte žiadne

predmety. Ak do ventilačných otvorov vložíte kovové predmety alebo horľavé materiály, bude to vies ť k nebezpečenstvu poranenia elektrickým prúdom alebo sa poškodí nabíjačka.

11. Ak sa životnosť akumulátora po nabití skráti natoľko,

že akumulátor nebude možné prakticky používať, akumulátor zaneste čo najskôr do predajne, kde ste ho zakúpili. Akumulátor po životnosti nezneškodňujte.

1. Príprava a kontrola pracovného prostredia

Podľa preventívnych opatrení skontrolujte vhodnosť pracovného prostredia.

2. Hlavný vypínač prepnite do polohy OFF (VYP.).

Ak je hlavný vypínač v polohe ON (ZAP.) a pripojíte batériu k zariadeniu, elektrické náradie sa okamžite spustí, čoho dôsledkom môže byť vážny úraz.

3. Pripravte si stabilný drevený pracovný stôl pre

vykonávanie hobľovania. Keďže slabo vyvážený pracovný stôl predstavuje riziko, uistite sa, že je stôl pevne postavený na plochom a rovnom povrchu.

4. Poistku spínača neupevňujte a nezaisťujte. Okrem

toho pri prenášaní hoblíka nesmiete prstom tlačiť na spúšť spínača. V opačnom prípade sa hlavný vypínač zariadenia môže neúmyselne prepnúť do polohy ON (ZAP.), čo môže viesť k nepredvídaným nehodám.

5. Panel vypínača nevytavujte silným nárazom ani ho

nepoškodzujte. Môže to viesť k problémom.

6. Kvôli zníženiu odberu energie z akumulátora sa indikátor

zostávajúcej kapacity akumulátora rozsvieti po stlačení vypínača indikátora zostávajúcej kapacity akumulátora.

7. Opatrnosť po ukončení rezania

Keď hobľovačku držíte jednou rukou po ukončení rezania, dávajte pozor, aby rezné čepele (spodná časť) hobľovačky neprišli do kontaktu alebo tesnej blízkosti s vašim telom. Nedodržanie môže spôsobiť vážne zranenie.

8. Polohu na hobľovanie môžete nastaviť

tak, že povolíte nastavovaciu skrutku vodiaceho prvku a posuniete ho doľava alebo doprava. Vodiaci prvok možno pripevniť k pravej alebo ľavej strane náradia.

9. Nepoužívajte hoblík s čepeľami obrátenými smerom

nahor (ako u stacionárnych hoblíkov).

10. Dbajte na opatrnosť, aby ste si pri nasadzovaní a

odpájaní čepelí neporanili ruky.

11. Pred nasadením čepelí utrite všetky stružliny alebo iné

úlomky, ktoré sa na čepeľ prilepili.

12. Nepretržitá prevádzka

Toto náradie obsahuje ochrannú funkciu na predĺženie životnosti batérie. Pri nepretržitej prevádzke alebo hĺbkovom rezaní sa môže batéria prehriať, čo môže spôsobiť automatické zastavenie náradia. Predovšetkým v prípade batérií uvedených nižšie sa môže náradie zastaviť, skôr než sa batéria začne zahrievať, aby sa zabránilo rýchlemu zlyhaniu v dôsledku prehriatia. V takom prípade vypnite náradie, vyberte z neho batériu a nechajte ju na dobre vetranom mieste, ktoré nie je vystavené slnečnému žiareniu, až kým batéria dostatočne nevychladne. Po vychladnutí možno batériu používať znova. (Použiteľné batérie: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 a staršie batérie)

13. Správne používanie batérie

Ak sa náradie používa s niektorou z batérií uvedených nižšie, mali by ste vykonávať ľahkú prácu, aby sa životnosť batérie predĺžila. Príklad práce: dokončovacie práce v malej hĺbke a zaobľovanie (Použiteľné batérie: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 a staršie batérie)

Nedodržanie tohto pokynu môže viesť k poraneniu. Pri pripájaní alebo odpájaní prachového adaptéra a ochranného krytu proti úlomkom dávajte pozor, aby ste nezlomili západku.

Kvôli predĺženiu životnosti je lítium-iónový akumulátor vybavený ochrannou funkcia, ktorá preruší výkon. V dolu uvedených prípadoch 1 až 3 sa motor počas používania výrobku zastaví, aj keď potiahnete vypínač. Nejde o chybu ale o aktivovanie ochrannej funkcie.

1. Keď sa zostávajúca kapacita akumulátora spotrebuje,

motor sa zastaví. V takomto prípade ho ihneď nabite.

2. Motor sa môže zastaviť v prípade preťaženia náradia.

V takomto prípade uvoľnite vypínač náradia a odstráňte príčinu preťaženia. Následne ho budete môcť opäť použiť.

3. Ak pri preťažení dôjde k prehrievaniu akumulátora,

výkon akumulátora sa môže zastaviť. V takomto prípade prestaňte akumulátor používať a nechajte ho vychladnúť. Následne ho budete môcť opäť použiť. Okrem toho, berte na zreteľ nasledujúce výstrahy a upozornenia. VÝSTRAHA Aby ste zabránili vytekaniu kvapaliny z akumulátora, generovaniu tepla, unikaniu dymu, výbuchu a vznieteniu, dodržiavajte nasledujúce bezpečnostné opatrenia.

1. Zabráňte, aby sa na akumulátore zachytávali kovové

piliny a prach. ○ Zabráňte, aby počas práce padali na akumulátor kovové piliny a prach. ○ Zabezpečte, aby sa kovové piliny a prach spadnuvšie počas vykonávania práce na elektrické náradie nehromadili na akumulátore. ○ Nepoužívaný akumulátor neskladujte na mieste s výskytom kovových pilín a prachu. ○ Pred uskladnením akumulátora odstráňte z neho kovové piliny a prach, ktoré sa mohli na ňom zachytiť a neskladujte ho spolu s kovovými sú časťami (skrutky, klince a pod.).

2. Akumulátor neprepichujte ostrým predmetom, ako je

klinec, neudierajte po ňom kladivom, nestúpajte naň, nehádžte ním ani ho nevystavujte silným fyzickým nárazom.

3. Očividne poškodený alebo zdeformovaný akumulátor

6. Akumulátor nepoužívajte na iné ako uvedené účely.

veľkého tlaku, ani ho nevkladajte do mikrovlnnej rúry, sušičky alebo vysokotlakovej nádoby.

9. Chráňte pred ohňom akonáhle dôjde k unikaniu tekutiny,

alebo ak zacítite odporný zápach.

10. Nepoužívajte na miestach, kde dochádza ku

generovaniu silnej statickej elektriny.

11. Ak počas používania, nabíjania alebo skladovania

dochádza k unikaniu tekutiny z akumulátora, cítite odporný zápach, dochádza ku generovaniu tepla, zmene farby, deformáciám alebo k čomukoľvek neštandardnému, okamžite akumulátor vyberte z náradia alebo z nabíjačky a prestaňte používať.

12. Batériu neponárajte ani nedovoľte, aby sa do nej dostali

akékoľvek kvapaliny. Vniknutie vodivej kvapaliny, ako je napríklad voda, môže spôsobiť poškodenie, ktoré môže spôsobiť požiar alebo výbuch. Batériu skladujte na chladnom, suchom mieste, mimo výbušných a horľavých predmetov. Musíte sa vyhnúť prostrediam s korozívnymi plynmi. 00BookP14DSLEU.indb14000BookP14DSLEU.indb140 2019/04/2215:12:082019/04/2215:12:08141 Slovenčina UPOZORNENIE

1. Ak sa tekutina unikajúca z akumulátora dostane do očí,

oči si nešúchajte a dôkladne si ich vypláchnite čerstvou čistou vodou, ako je pitná voda z vodovodu a okamžite vyhľadajte lekársku pomoc. Ak nevyhľadáte ošetrenie, tekutina môže spôsobiť problémy zraku.

2. Ak sa tekutina dostane na kožu alebo odev, okamžite

dôkladne umyte alebo očistite čistou vodou, ako je pitná voda z vodovodu. Existuje možnosť, že môže dôjsť k podráždeniu pokožky.

3. Ak pri prvotnom používaní akumulátora zistíte výskyt

hrdze, odporný zápach, prehrievanie, stratu farby, deformácie a/alebo iné nezrovnalosti, akumulátor nepoužívajte a vráťte ho predajcovi alebo dodávateľovi. VÝSTRAHA Ak sa na koncovky lítium-iónového akumulátora dostane vodivý cudzí predmet, môže dôjsť ku skratovaniu s dôsledkom rizika požiaru. Pri skladovaní akumulátora dodržiavajte nasledujúce opatrenia. ○ Do puzdra na skladovanie nevkladajte žiadne elektricky vodivé odrezky, klince, oceľový drôt, medený drôt ani iný druh drôtu. ○ Akumulátor nainštalujte do elektrického náradia alebo ho uskladnite bezpečným zatlačením do krytu akumulátora, a to dokiaľ sa nezakryjú vetracie otvory, aby sa takto zabránilo skratom. PREPRAVA TÝKAJÚCA SA LÍTIOVO-

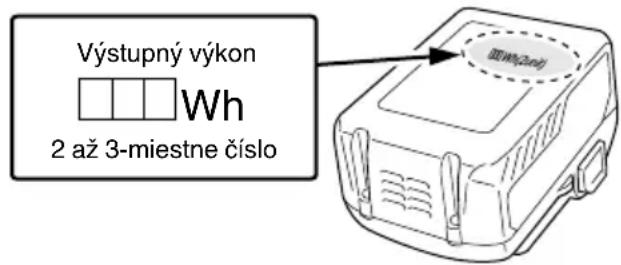

Pri preprave lítiovo-iónovej batérie dodržiavajte nasledovné opatrenia. VÝSTRAHA Pri organizovaní prepravy ohláste prepravnej spoločnosti, že balenie obsahuje lítiovo-iónovú batériu, informujte ju o výstupnom výkone a postupujte podľa pokynov prepravnej spoločnosti. ○ Lítium-iónové batérie, ktoré prekračujú výkon 100 Wh, sú pri transporte označené ako nebezpečný tovar, ktorý vyžaduje špeciálne aplikačné postupy. ○ Pri preprave do zahraničia musíte vyhovieť medzinárodným zákonom, pravidlám a predpisom cieľovej krajiny. ○ Keď je BSL36B18 nainštalovaný v elektrickom náradí, výstupný výkon presiahne 100 Wh a jednotka bude pre nákladnú dopravu klasifi kovaná ako nebezpečný tovar.

Vzduchová pištoľ SYMBOLY VAROVANIE Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov. P14DSL / P18DSL : Akumulátorový hoblík Aby sa znížilo riziko zranenia, musí si užívateľ prečítať návod na obsluhu. Iba pre krajiny EÚ Elektrické náradie nelikvidujte spolu s domácim odpadom! Aby ste dodržali ustanovenia európskej smernice 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovať a doručiť na environmentálne prijateľné miesto recyklovania.

Voľnobežné otáčky min

Otáčky alebo reciprocita za minútu Jednosmerný prúd Zapnutie Vypnutie Upozornenie Odpojte akumulátor Batéria Zostávajúca kapacita batérie je takmer nulová. Čo najskôr dobite batériu Svieti: Zostávajúca kapacita batérie je polovičná Svieti: Zostávajúca kapacita batérie je dostatočná 00BookP14DSLEU.indb14100BookP14DSLEU.indb141 2019/04/2215:12:082019/04/2215:12:08142 Slovenčina ŠPECIFIKÁCIE

Nabíjateľná batéria 2LSRK BSL1430: lítium-iónový 14,4 V (3,0 Ah, 8 článkov) BSL1830: lítium-iónový 18 V (3,0 Ah, 10 článkov) 2LJRK BSL1450: lítium-iónový 14,4 V (5,0 Ah, 8 článkov) BSL1850: lítium-iónový 18 V (5,0 Ah, 10 článkov) Hmotnosť* 3,3 kg (S pripojenou jednotkou BSL1460) 3,7 kg (S pripojenou jednotkou BSL36B18)

Pri vkladaní batérie do nabíjačky sa spustí nabíjanie a kontrolka bude nepretržite svietiť načerveno. Po úplnom nabití batérie začne kontrolka blikať na červeno. (V 1-sekundových intervaloch) (Pozrite si Tabuľku 1) ● Význam svetla kontrolky Významy svetla kontrolky sú uvedené v tabuľke 1, a to podľa stavu nabíjačky alebo nabíjateľnej batérie.

ŠTANDARDNÉ PRÍSLUŠENSTVO

Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené na strane 168. Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia. APLIKÁCIE Hobľovanie rôznych drevených dosiek a plôch.

1. Vybratie akumulátora

Pevne uchopte rukoväť a po stlačení západky akumulátora akumulátor vyberte. UPOZORNENIE Akumulátor nikdy neskratujte.

2. Inštalácia akumulátora

Akumulátor vložte pri zachovaní správnej polarity. (pozrite si Obr. 3) 00BookP14DSLEU.indb14200BookP14DSLEU.indb142 2019/04/2215:12:082019/04/2215:12:08143 Slovenčina ● Záležitosti týkajúce sa teplôt a doby nabíjania batérie. Teploty a doba nabíjania budú také, ako je uvedené v Tabuľke 2 Tabuľka 2 Nabíjačka Batéria UC18YFSL Nabíjacie napätie V 14,4 V – 18 V Hmotnosť kg 0,5 Teploty, pri ktorých možno batériu nabíjať 0 °C – 50 °C Doba nabíjania pre kapacitu batérie pribl. (Pri 20 °C) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Počet článkov batérie 4 – 10 Začiatok a ukončenie rezania

Ako používať podstavec

Ako nainštalovať a používať sprievodcu

Nastavenie výšky karbidovej čepele (pre obojstranný typ čepele)

Demontáž brúsiteľných čepelí

Montáž brúsiteľných čepelí

Nastavenie výšky brúsiteľnej čepele

Ostrenie brúsiteľnej čepele

Pripevnenie a odstránenie prachového adaptéra

Ovládanie lakťa (voliteľné príslušenstvo)

Správne čistenie otvoru na vypúšťanie stružlín

Výber príslušenstva ― 174

1. Povrchové rezanie

Hrubé rezanie je možné vykonávať s veľkými hĺbkami rezu vhodnou rýchlosťou tak, aby hobliny plynulo vychádzali zo stroja. Pre zabezpeč enie hladkého povrchu by sa malo záverečné rezanie vykonávať s malými hĺbkami rezu a pri nízkej rýchlosti podávania.

2. Intervaly brúsenia čepele

Intervaly brúsenia čepele závisia od typu dreva, ktoré sa hobľuje a od hĺbky rezu. Aj napriek tomu by sa brúsenie malo vo všeobecnosti vykonávať po každých 500 ohobľovaných metroch materiálu.

Keď je k dispozícii tzv. vodný brúsny kameň, pred použitím ho dostatočne namočte do vody, pretože takýto brúsny kameň sa počas brúsenia môže opotrebovať. Hornú plochu brúsneho kameňa vyhladzujte tak často, ako je potrebné. POZNÁMKA Doba nabíjania sa môže odlišovať, záleží od okolitej teploty a napätia zdroja napájania. UPOZORNENIE Pri nepretržitom používaní nabíjačky na batérie sa nabíjačka na batérie zohreje, čo môže predstavovať príčinu porúch. Po dokončení nabíjania počkajte pred ďalším nabíjaním 15 minút.

POZNÁMKA Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte. UPOZORNENIE ○ Ak je batéria nabíjaná, keď je horúca z dôvodu, že bola dlho vystavená priamemu slnečnému svetlu alebo z dôvodu, že bola jednoducho používaná, kontrolka nabíjačky sa na 1 sekundu rozsvieti a 0,5 sekundy nesvieti (na 0,5 sekundy sa vypne). V takom prípade nechajte batériu najskôr vychladnúť a až potom ju začnite nabíjať. ○ Keď kontrolka bliká (v 0,2 sekundových intervaloch), skontrolujte, či sa v konektore batérie na nabíjačke nenachádzajú cudzie predmety, a vyberte ich. Ak nenájdete žiadne cudzie predmety, pravdepodobne došlo k poruche batérie alebo nabíjačky. Odneste ich do autorizovaného servisného strediska. ○ Keďže vstavaný mikropočítač potvrdí vybratie batérie nabíjanej pomocou nabíjačky až približne po 3 sekundách, počkajte aspoň 3 sekundy, kým batériu znova vložíte a budete pokračovať v nabíjaní. Ak batériu znova vložíte do 3 sekúnd, nemusí sa správne nabiť.

Činnosť Obrázok Strana Typ rezných prác a rozmery tohto výrobku

Vkladanie a vyberanie krytu batérie 2 169 Vkladanie a vyberanie batérie 3 169 Indikátor zostávajúcej kapacity batérie 4 169 Ako nabiť batériu 5 169 Nastavenie hĺbky rezu

Dlhodobé používanie tupých alebo poškodených čepelí spôsobí zníženú efektivitu rezania a môže spôsobiť preťaženie motora. Čepele naostrite alebo vymeňte vždy, keď je to potrebné.

UPOZORNENIE Predná základňa, zadná základňa a regulátor hĺbky rezu sú veľmi presne skonštruované, aby bolo možné získať vysoký stupeň presnosti. Ak sa s týmito časťami zaobchádza drsne alebo sú vystavené silným mechanickým nárazom, môže sa ich presnosť znížiť, čím sa zredukuje aj rezný výkon. S týmito časťami sa musí manipulovať so špeciálnou starostlivosťou.

3. Kontrola skrutiek

Pravidelne kontrolujte všetky skrutky a ubezpečte sa, že sú správne utiahnuté. Keď nájdete niektoré skrutky uvoľnené, ihneď ich utiahnite. Neutiahnuté skrutky môžu viesť k vážnemu riziku.

4. Prehliadka uhlíkových kefi ek

Motor je vybavený uhlíkovými kefkami, ktoré predstavujú spotrebný tovar. Pretože nadmerne opotrebované uhlíkové kefky môžu spôsobiť problémy motora, uhlíkové kefky vymeňte za nové, akonáhle budú opotrebované po „hranicu opotrebovania“. Okrem toho, uhlíkové kefky vždy udržiavajte v čistote a presvedčte sa, že sa v rámci držiakov kefi ek voľne pohybujú. POZNÁMKA Pri výmene uhlíkových kefi ek za nové používajte uhlíkové kefky značky HiKOKI označené kódom 999017.

5. Výmena uhlíkových kefi ek

Uhlíkové kefy vyberajte tak, že najprv snímete západkový kryt a následne so skrutkovačom s drážkovanou hlavou alebo podobným náradím odháknete výčnelok uhlíkovej kefy. Pri vkladaní uhlíkovej kefky zvoľte taký smer, aby spoj uhlíkovej kefky zodpovedal kontaktnej časti mimo trubice na kefku. Potom ju zatlačte prstom. Napokon nasaďte príklop kefky. UPOZORNENIE Hrot uhlíkovej kefky zasuňte do kontaktnej časti rúrky kefky. (Môžete zasunúť ktorýkoľvek z dvoch hrotov,ktoré máte k dispozícii.) Dávajte na to pozor, pretože akákoľvek chyba v rámci vykonávania tejto činnosti môže mať za následok zdeformovanie hrotu uhlíkovej kefky a následne problémy motora už na začiatku.

Ak je potrebná výmena remeňa, musí ju vykonať autorizované servisné stredisko spoločnosti HiKOKI, aby ste sa vyhli bezpečnostnému riziku.

Vinutie jednotky motora je samotným „srdcom“ elektrického náradia. Aby ste predišli poškodeniu vinutia a/alebo jeho zvlhnutiu od oleja alebo vody, vykonávajte predpísanú povinnú starostlivosť.

8. Čistenie vonkajších častí

Keď sa hoblík zašpiní, utrite ho mäkkou suchou handričkou alebo handričkou navlhčenou v mydlovej vode. Nepoužívajte roztoky obsahujúce chlór, benzín ani riedidlo, pretože tieto látky spôsobia zmäknutie plastových častí.

Hoblík odložte na miesto s teplotou do 40 °C a mimo dosahu detí. POZNÁMKA Skladovanie lítiovo-iónových batérií Pred skladovaním lítiovo-iónových batérií sa presvedčite, že sú úplne nabité. Dlhodobé skladovanie (3 mesiace alebo viac) batérií s nízkou úrovňou nabitia môže viesť k zhoršeniu výkonu, viditeľnému skráteniu času používania batérií alebo k stavu, že sa batérie rýchlo vybijú. Viditeľ ne skrátený čas používania batérií však možno predĺžiť pomocou dvoch až piatich cyklov nabitia a používania batérií až do ich vybitia. Ak sa čas používania batérie extrémne skráti napriek opakovanému nabíjaniu a používaniu, považujte batérie za úplne vybité a zakúpte nové batérie. UPOZORNENIE V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine. Dôležité upozornenie ohľadne akumulátorov pre elektrické akumulátorové náradie značky HiKOKI Vždy používajte jeden z nami navrhnutých originálnych akumulátorov. Nemôžeme garantovať bezpečnosť a výkon nášho akumulátorového náradia, pokiaľ sa budú používať akumulátory iné, než akumulátory navrhnuté našou spoločnosťou, alebo ak dôjde k rozobratiu alebo úprave akumulátora (ako je rozobratie a výmena článkov alebo iných interných dielov). ZÁRUKA Naša spoločnosť garantuje, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevzťahuje na chyby alebo poškodenia v dôsledku nesprávneho používania, zlého zaobchádzania alebo štandardného opotrebovania a poškodenia. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu autorizovanému servisnému stredisku spoločnosti HiKOKI. POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických špecifi kácií bez predchádzajúceho upozornenia. 00BookP14DSLEU.indb14400BookP14DSLEU.indb144 2019/04/2215:12:082019/04/2215:12:08145 Slovenčina Informácie ohľadne vzduchom prenášaného hluku a vibrácií Merané hodnoty boli stanovené podľa normy EN62841 a deklarované podľa ISO 4871. Meraná vážená úroveň hladiny akustického výkonu A: 98 dB (A) (P14DSL) 100 dB (A) (P18DSL) Meraná vážená úroveň hladiny akustického tlaku A : 87 dB (A) (P14DSL) 89 dB (A) (P18DSL) Odchýlka KpA: 3 dB(A) Používajte ochranu sluchu. Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN62841. Hobľovanie mäkkého dreva: Hodnota emisie vibrácií

Deklarovaná hodnota vibrácií bola meraná podľa normou stanovenej skúšobnej metódy a môže sa použiť pre porovnávanie jedného náradia s druhým. Môže sa taktiež použiť na predbežné posúdenie vystavenia. VÝSTRAHA ○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa. ○ Vyznačte bezpečnostné opatrenia s cieľom chrániť obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby voľnobehu náradia, ktoré sú doplnkom doby spustenia náradia). 00BookP14DSLEU.indb14500BookP14DSLEU.indb145 2019/04/2215:12:082019/04/2215:12:08146

Týmto vyhlasujeme na vlastnú zodpovednosť, že výrobok Akumulátorový hoblík identifi kovaný podľa typu a špecifi ckého identifi kačného kódu *1) je v zhode so všetkými príslušnými požiadavkami smerníc *2) a noriem *3). Technický súbor v *4) – Pozrite nižšie. Manažér európskych noriem na zastupujúcom úrade v Európe má oprávnenie na zostavovanie technickej dokumentácie. Toto vyhlásenie sa vzťahuje na výrobok označený značkou CE.
