KÄYTTÖOHJE P18DSLW4Z HiKOKI

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Det kan også brukes som en foreløpig estimering av eksponering. ADVARSEL ○ Vibrasjons emisjons fra elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes. ○ Treff sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). 00BookP14DSLEU.indb7700BookP14DSLEU.indb77 2019/04/2215:12:052019/04/2215:12:0578 Suomi b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita. h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

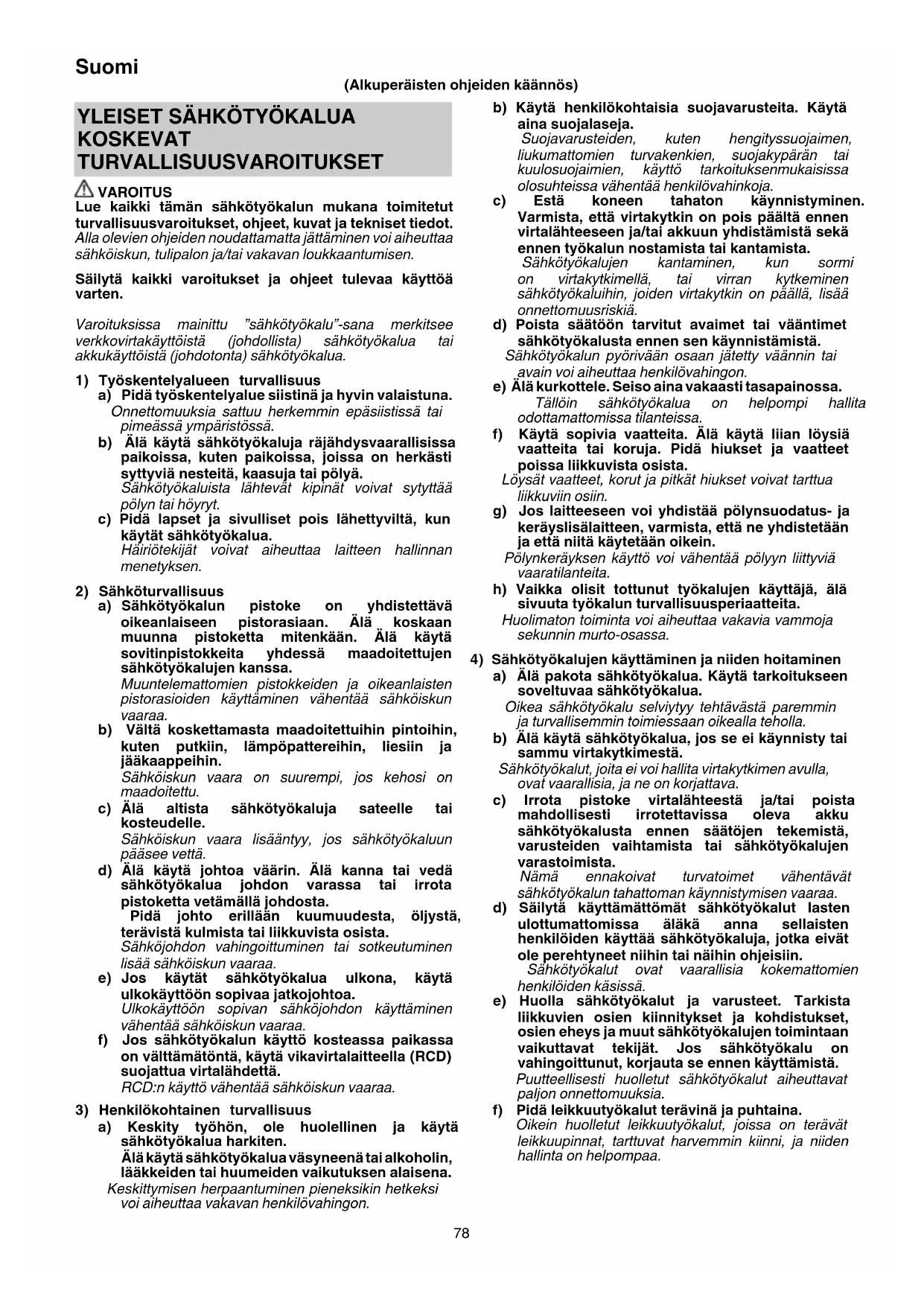

YLEISET SÄHKÖTYÖKALUA

KOSKEVAT TURVALLISUUSVAROITUKSET VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 00BookP14DSLEU.indb7800BookP14DSLEU.indb78 2019/04/2215:12:052019/04/2215:12:0579 Suomi g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita. h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu. Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta. Altistuminen tulelle tai yli 130 °C:een lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila- alueen ulkopuolella. Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. b) Älä yritä korjata vaurioituneita akkuja. Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

1. Odota, että leikkuri on pysähtynyt, ennen kuin

lasket laitteen käsistäsi. Esillä oleva pyörivä leikkuri saattaa tarttua pintaan kiinni aiheuttaen hallinnan menettämisen ja vakavia vammoja.

2. Käytä pitimiä tai muuta käytännöllistä tapaa

työstökappaleen kiinnittämiseksi ja tukemiseksi vakaalle alustalle. Työkappale ei ole vakaasti paikallaan, jos pidät siitä kiinni kädellä tai tuet sitä vartaloa vasten. Tämä voi johtaa hallinnan menettämiseen.

3. Älä käytä höylää terien ollessa ylöspäin kuten

4. Paristoa ladattaessa tulee lämpötilan olla 0-40˚C.

Alle 0˚C lämpötila saattaa aiheuttaa vaarallista ylilataantumista. Paristoa ei voi ladata, jos lämpötila on yli 40˚C. Suositeltavin lämpötila on 20 – 25°C.

5. Älä käytä laturia yhtäjaksoisesti.

Suoritettuasi latauksen, odota noin 15 minuuttia, ennen seuraavaa latausta.

6. Huolehdi siitä, ettei mitään roskia tai likaa pääse pariston

7. Älä koskaan irroita mitään osia paristosta tai laturista.

8. Älä aiheuta oikosulkua ladattavaan paristoon.

Oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen joka vauriottaa pariston.

9. Älä koskaan heitä paristoa tuleen.

Jos paristo syttyy palamaan, se saattaa räjähtää.

10. Älä kiinnitä laturin tuuletusrakoihin mitään.

Jos laturin tuuletusrakoihin kiinnitetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

11. Kun pariston käyttöaika latauksen jälkeen käy liian

lyhyeksi käytännölliseen työskentelyyn, palauta se takaisin liikkeeseen, josta sen hankit. Älä heitä kulunutta paristoa menemään.

12. Kuluneen pariston käyttö vahingoitta laturia.

1. Asetus ja työskentely-ympäristön tarkastus

Tarkasta, onko työskentely-ympäristö sopiva seuraamalla varotoimenpiteitä.

2. Varmista, että virrankatkaisin on OFF (pois päältä)-

asennossa. Mikäli paristo kiinnitetään runkoon, kun virrankatkaisin on ON (päällä)-asennossa, sähkötyökalu alkaa toimia välittömästi, mikä saattaa aiheuttaa vakavan onnettomuuden.

3. Käytä tukevaa, puista työskentelyalustaa.

Epävakaa työskentelyalusta saattaa aiheuttaa vahinkoja, joten varmistu, että se on vakava ja suorassa tasossa.

4. Älä kiinnitä ja varmista katkaisinlukkoa. Lisäksi pidä

sormesi pois katkaisimen liipaisimelta, kun höylää kannetaan ympäriinsä. Muutoin päärungon katkaisin voi kytketyä tahattomasti päälle (ON) aiheuttaen yllättäviä onnettomuuksia.

5. Varo, ettei kytkinpaneeli saa kovia iskuja eikä rikkoudu.

Siitä voi seurata ongelmia.

6. Akun virrankulutuksen säästämiseksi jäljellä olevan

latauksen merkkivalo syttyy, kun painat latauksen merkkivalon kytkintä.

7. Varovaisuustoimenpiteet työskentelyn jälkeen

Kun kannatat höylää työskentelyn jälkeen yhdellä kädellä, varmistu, ettei teräpuoli tule liian lähelle tai osu vartaloon. Varomattomuus saattaa aiheutta pahoja vahinkoja. 00BookP14DSLEU.indb7900BookP14DSLEU.indb79 2019/04/2215:12:052019/04/2215:12:0580 Suomi

8. Leikkausasentoa voidaan muuttaa siirtämällä ohjain

oikealle tai vasemmalle sen säätöruuvin löysentämisen jälkeen. Ohjain voidaan asentaa joko työkalun oikealle tai vasemmalle puolelle.

9. Älä käytä höylää terien ollessa ylöspäin kuten

10. Varo, ettet satuta kättäsi, kun kiinnität tai poistat teriä.

11. Ennen terien kiinnittämistä pyyhi teristä kaikki lastut tai

muut niihin tarttuneet roskat. 12 Jatkuvasta käytöstä Tässä työkalussa on suojatoiminto akun käyttöiän pidentämiseksi. Akku saattaa ylikuumeta jatkuvan käytön aikana tai syväleikkaustoiminnoissa, mikä saattaa aiheuttaa sen automaattisen pysähtymisen. Erityisesti alla lueteltujen akkujen kanssa käytettäessä työkalu saattaa pysäyttää toiminnan, ennen kuin akku alkaa kuumeta, jotta ylikuumenemisesta johtuva nopea toimintavika estettäisiin. Jos näin tapahtuu, pysäytä toiminta, irrota akku työkalusta ja jätä se hyvin ilmastoituun paikkaan, joka ei altistu auringonvalolle, kunnes se on riittävästi jäähtynyt. Akkua voidaan käyttää uudelleen, kun se on jäähtynyt. (Käytettävät akut: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 ja vanhat akut)

13. Akun oikea käyttö

Kun työkalua käytetään alla lueteltujen akkujen kanssa, sitä tulisi käyttää kevyeen työhön akun käyttöiän pidentämiseksi. Työesimerkki: Matalan syvyyden viimeistely ja viistotyöt (Käytettävät akut: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 ja vanhat akut)

14. Varmista aina ennen pölynkerääjän kiinnittimen

kiinnittämistä tai irrottamista, että virtakytkin on OFF- asennossa ja akku on irrotettu.

15. Varmista, että pölynkerääjä on täysin kiinnitetty.

Ohjeen noudattamatta jättäminen saattaa johtaa henkilövahinkoihin. Varo rikkomasta lukituslaitetta, kun kiinnität tai irrotat pölynkerääjän kiinnitintä ja sirukantta. HUOMAUTUS LITIUM-IONI- PARISTOSTA Litium-ioni-pariston käyttöiän pidentämiseksi se on varustettu suojatoiminnolla, joka pysäyttää siitä lähtevän virran. Kun tuotetta käytetään alla kuvatuissatapauksissa 1 – 3, vaikka kytkintä vedetään, moottori saattaa pysähtyä. Tällöin kyseessä ei ole häiriö vaan suojatoiminnon tulos.

1. Kun paristossa jäljellä oleva teho kuluu loppuun, moottori

pysähtyy. Jos näin käy, lataa paristo välittömästi.

2. Jos työkalu on ylikuormitettu, moottorisaattaa pysähtyä.

Tässä tapauksessa vapauta työkalun kytkin ja poista ylikuormituksen syyt. Sen jälkeen voit käyttää laitetta uudelleen.

3. Jos paristo ylikuumenee liian suuressa kuormituksessa,

pariston virta voi pysähtyä. Tässä tapauksessa pysäytä pariston käyttö ja anna pariston jäähtyä. Sen jälkeen voit käyttää sitä uudelleen. Lisäksi ota huomioon seuraava varoitus ja huomautus. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta pariston vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää etukäteen.

1. Varmista, että pariston päälle ei kerry hiomalastuja tai

pölyä. ○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa pariston päälle. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry pariston päälle. ○ Älä säilytä käyttämätöntä paristoa hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen pariston varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä paristoa terävällä esineellä kuten naulalla, älä

lyö vasaralla, älä astu sen päälle. Älä heitä paristoa tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

muuttunutta paristoa.

4. Älä käytä paristoa vääränapaisesti.

5. Älä yhdistä paristoa suoraan sähköpistorasioihin tai

auton savukkeensytyttimen pistokkeisiin.

6. Älä käytä paristoa muihin tarkoituksiin kuin tarkasti

7. Jos paristo ei lataudu loppuun saakka, vaikka määritetty

latausaika on kulunut, pysäytä lataaminen välittömästi.

8. Älä altista paristoa korkeille lämpötiloille tai paineille

kuten laita sitä mikroaaltouuniin, kuivaajaan tai korkeapainesäiliöön.

9. Ota paristo välittömästi pois tulen läheisyydestä, jos

vuotoa tai pahaa hajua on havaittavissa.

10. Älä käytä paristoa paikassa, jossa syntyy voimakasta

11. Jos paristo vuotaa, on havaittavissa pahaa hajua, syntyy

lämpöä, pariston väri haalistuu tai sen muoto muuttuu, tai jos paristo vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai pariston laturista äläkä käytä sitä.

12. Älä upota akkua tai anna nestemäisten aineiden

päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä. HUOMAUTUS

1. Jos paristosta vuotavaa nestettä joutuu silmiin, älä

hankaa silmiä, vaan pese ne hyvin tuoreella puhtaalla vedellä kuten vesijohtovedellä ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne hyvin

puhtaalla vedellä kuten vesijohtovedellä välittömästi. Tämä voi aiheuttaa ihon ärtymistä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

värin haalistumista, muodon muuttumista ja/tai muita epäsäännöllisyyksiä käyttäessäsi paristoa ensimmäistä kertaa, älä käytä paristoa, vaan palauta se tavarantoimittajalle tai kauppiaalle. VAROITUS Jos sähköä johtava ulkopuolinen esine pääsee litium- ioni-akun napoihin, voi syntyä oikosulku, joka aiheuttaa tulipalovaaran. Noudata seuraavia akun varastoimista koskevia ohjeita. ○ Älä pane sähköä johtavia sahauskappaleita, nauloja, teräslankaa, kuparilankaa tai muita metallilankoja säilytyskoteloon. ○ Joko työnnä akku paikalleen sähkötyökaluun tai varastoi se painamalla lujasti akun kantta sisään, kunnes akun tuuletusaukot on peitetty oikosulkujen estämiseksi. 00BookP14DSLEU.indb8000BookP14DSLEU.indb80 2019/04/2215:12:052019/04/2215:12:0581 Suomi LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta. ○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä. ○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä. ○ Jos sähkötyökaluun on asennettu BSL36B18, lähtöteho ylittää 100 Wh ja laite luokitellaan vaarallisten tavaroiden rahtiluokkaan.

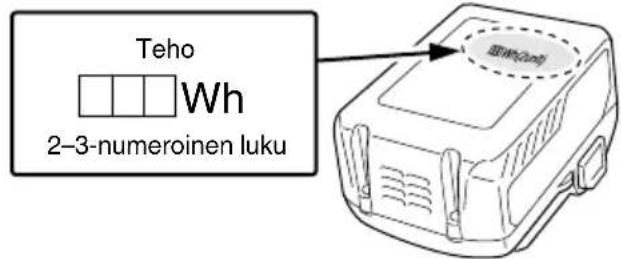

Teho 2–3-numeroinen luku OSIEN NIMET (Kuva 21)

Kotelon tuuletusaukko

Ilmapyssy SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. P14DSL / P18DSL : Akkukäyttöinen höylä Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.

Kierroksia tai edestakaisia liikkeitä minuuttia kohti Tasavirta Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ Huomautus Irrota akku Akku Akku on melkein tyhjä. Lataa akku mahdollisimman pian Palaa: Akun lataus on puolillaan. Palaa: Akussa on riittävästi virtaa. TEKNISET TIEDOT

Malli P14DSL P18DSL Jännite 14 V 18 V Höyläysleveys 82 mm Höyläyssyvyys 2.0 mm Kuormittamaton nopeus 16000 min

• Paino: EPTA-menettelyn 01/2014 mukaan 00BookP14DSLEU.indb8100BookP14DSLEU.indb81 2019/04/2215:12:052019/04/2215:12:0582 Suomi Taulukko 1 Merkkivalon ilmoitukset Merkkivalo (punainen) Ennen latausta Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Ladattaessa Palaa Palaa jatkuvasti Lataus valmis Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Ylikuumentumisen aiheuttama valmiustila Vilkkuu Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jäähtyy) Lataaminen ei onnistu Välkkyy Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi) Akun tai laturin toimintahäiriö ● Tietoa akun lämpötiloista ja latausajasta. Lämpötilat ja latausaika näkyvät taulukossa 2 Taulukko 2 Laturi Akku UC18YFSL Latausjännite V 14,4 V – 18 V Paino kg 0,5 Lämpötilat, joissa akku voidaan ladata 0°C – 50°C Akun kapasiteetin arvioitu latausaika, ca. (lämpötilassa 20°C) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min. min.

Akkukennojen määrä 4 – 10 PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 168 luetellut varusteet. Perusvarusteet voivat muuttua ilman erillistä ilmoitusta. KÄYTTÖ Monenlaisen puutavaran höyläykseen.

Pidä lujasti kiinni kahvasta, paina salpoja ja irrota paristo. HUOMAUTUS Älä koskaan kytke paristoa oikosulkuun.

Tarkista pariston napaisuus ja työnnä se paikoilleen. (katso Kuva 3) LATAUS Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein). HUOMAUTUS Älä käytä sähköjohtoa, jos se on vaurioitunut. Korjauta se välittömästi.

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 3 mukaisesti.

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on täysin latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin välein) (Katso taulukko 1) ● Merkkivalon ilmoitukset Laturin tai ladattavan akun tilan mukaiset merkkivalon ilmoitukset näkyvät taulukossa 1. 00BookP14DSLEU.indb8200BookP14DSLEU.indb82 2019/04/2215:12:052019/04/2215:12:0583 Suomi HUOMAA Latausaika vaihtelee riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä. HUOMAUTUS Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 15 minuuttia ennen seuraavaa latausta.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan. HUOMAUTUS ○ Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin merkkivalo palaa 1 sekunnin ajan ja sitten sammuu 0,5 sekunniksi (pois päältä 0,5 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten. ○ Jos merkkivalo välkkyy (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä, ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. ○ Kestää noin 3 sekuntia, kun sisäinen mikrotietokone varmistaa, että laturilla ladattava akku on poistettu, joten odota vähintään 3 sekuntia, ennen kuin asetat akun paikalleen latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Laitteella suoritettavan leikkaustyön tyyppi ja koko

Akun kannen asettaminen ja irrottaminen 2 169 Akun asettaminen ja irrottaminen 3 169 Jäljellä olevan latauksen ilmaisin 4 169 Miten ladata akku 5 169 Höyläyssyvyyden asennus

Höyläyksen aloitus ja lopetus

Jalustan käyttäminen

Ohjaimen asentaminen ja käyttö

Karbiditerän poisto (Kaksireunaiselle terätyypille)

Karbiditerän kiinnitys (Kaksireunaiselle terätyypille)

Karbiditerän korkeuden säätö (Kaksireunaiselle terätyypille)

Uudelleen teroitettavan terän purkaminen

Uudelleen teroitettavan terän kokoaminen

Uudelleen teroitettavan terän korkeuden säätäminen

Uudelleen teroitettavan terän teroittaminen

Pölynkerääjän kiinnittimen kiinnittäminen ja irrottaminen

Mutkaliittimen käyttö (lisävaruste) 18 172 Kytkimen käyttö

Hiiliharjojen vaihtaminen

Lastujen ulostuloaukon asianmukainen puhdistaminen

Karkeassa ohennuksessa voidaan käyttää suurta höyläyssyvyyttä sopivalla no peu del la aikaansaamaan tasainen jälki. Sileän viimeistelyn varmistamiseksi on parasta käyttää korkeaa kierrosnopeutta ja vähäistä höyläyssyvyyttä.

2. Terien teroitusvälit

Terien teroitusväli riippuu leikattavasta puusta ja leikkaussyvyydestä. Teroitus on yleensä tarpeen aina 500 metrin leikkauksen jälkeen.

Jos käytettäyissä on vesihiomakivi, käytä sitä kastettuasi sitä riittävästi veteen, koska tällainen hiomakivi saattaa kulua hionnan aikana. Tasoita hiomakiven pinta aina tarpeen ollen.

Tylsien tai rikkinäisten terien käyttö heikentää työskentelyn tasoa ja saattaa aiheuttaa moottorin ylikuormitusta. Teroita tai uusi terät niin usein kuin on tarpeen.

HUOMAUTUS Etutaso, takataso ja syvyyden säätönuppi on tarkasti koneistettu aikaansaamaan erittäin vaativaa laatua. Raju käsittely tai mekaaniset iskut saattavat aiheuttaa niiden vääntymisen ja huonontaa höyläyksen laatua. Edellämainittuja osia tulee käsitellä erityisellä huolella.

3. Kiinnitysruuvien takistus

Tarkista saännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen.

4. Hiiliharjojen tarkistus

Koneessa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kuluneet hiiliharjat voivat aiheuttaa moottorille häiriöitä, on syytä vaihtaa vanhat hiilet uusiin heit, kun ne ovat liian kuluneita tai lähellä “kulumisrajaa”. Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääsevät vapaasti liikkumaan harjapitimissä. HUOMAA Kun hiiliharja vaihdetaan uuteen, käytä vaihdossa aina HiKOKI hiiliharjaa, jonka koodinumero on 999017.

5. Hiiliharjojen vaihto

Lastusuojuksen irrottamisen jälkeen ota pois hiiliharja irrottamalla ensin harjan suojus ja tarttumalla sitten hiiliharjan ulkonevaan osaan esim. talttapäisellä ruuvimeisselillä. Kun asennat hiiliharjaa, valitse suunta niin, että hiiliharjan kynsi sopii harjaputken ulkokontaktiosaan. Paina se tämän jälkeen sisään sormella. Asenna lopuksi harjan suojus. HUOMAUTUS Muista asettaa hiiliharjan kynsi harjaputken ulkokontaktiosaan. (Voit asettaa kumman tahansa kahdesta kynnestä.) Äärimmäistä huolellisuutta on noudatettava, koska virheen tekeminen tässä toimenpiteessä johtaa hiiliharjan kynnen vaurioitumiseen ja saattaa aiheuttaa moottoriongelmia varhaisessa vaiheessa. 00BookP14DSLEU.indb8300BookP14DSLEU.indb83 2019/04/2215:12:052019/04/2215:12:0584 Suomi

6. Hihnan vaihtaminen

Jos hihna on vaihdettava, vaihto on turvallisuussyistä teetettävä valtuutetussa HiKOKI-huoltokeskuksessa.

Mootorin käämi on sähkötyökalun “sydän”. Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn tai veteen.

8. Ulkopinnan puhdistus

Kun höylä on tahraantunut, pyyhi pehmeällä, kuivalla kankaalla tai saippuaveteen kostutetulla kankaalla. Älä käytä kloriittisia liuottimia, bensiiniä tai maalitinneriä, koska ne sulattavat muovia.

Säilytä höylää paikassa, jonka lämpötila on alle 40°C ja joka on lasten ulottumattomissa. HUOMAA Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. Tärkeä ilmoitus HiKOKIn akkutoimisten sähkötyökalujen akuista Käytä aina yhtä määrittelemistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittelmämme akun kanssa tai kun akkua puretaan ja muunnellaan (kuten kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. HUOMAA HiKOKIn jatkuvasta tutkimus-ja kehitysohjelmasta johtuen edellä esitettyihin voi tulla muutoksia ilman ennakkoilmoitusta. Tietoja ilmavälitteisestä melusta ja tärinästä Saavutetut mitta-arvot määritettiin EN62841-normin mukaan ja ilmoitettiin ISO 4871 -normin mukaan. Mitattu A-painotteinen äänitehoarvo: 98 dB (A) (P14DSL) 100 dB (A) (P18DSL) Mitattu A-painotteinen äänipainearvo: 87 dB (A) (P14DSL) 89 dB (A) (P18DSL) KpA-toleranssi: 3 dB (A) Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841 mukaan määritettyinä. Höylää havupuuta: Tärinäpäästöarvo

Ilmoitettu värähtelyn kokonaisarvo on mitattu standardien testausmenetelmien mukaisesti ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Tärinäpäästöarvo sähkötyökalun varsinaisen käytön aikana voi poiketa annetusta kokonaisarvosta työkalun käyttötavasta riippuen. ○ Käyttäjää suojaavien varotoimien, jotka perustuvat altistumisen arviointiin varsinaisessa käyttötilanteessa, määrittäminen. (ottaen huomioon käyttöjakson kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen liipaisinajan lisäksi) 00BookP14DSLEU.indb8400BookP14DSLEU.indb84 2019/04/2215:12:052019/04/2215:12:0585
