KÄYTTÖOHJE P18DSLWPZ HiKOKI

(Alkuperäisten ohjeiden kännös)

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

VAROITUS

Lue kaikki tāmān sahkötyokalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jattāminen voi aiheuttaa sahköiskun, tulipalon ja/taivakavan loukkaantumisen.

Sälytä kaikki varoitukset ja ohjeet tulevaa käytöä varten.

Varoituksissa mainittu "sahkötyokalu"-sana merkitsee verkkovirtakayttoistä (johdollista) sahkötyokalua tai akkukayttoistä (johdotonta) sahkötyokalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössa.
b) Alä kayta sahkötyokaluja rajahdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkasti syttyviä nesteita, kaasuja tai polya. Sähkötyokaluista lahtevat kipinat voivat sytyttä polyn tai hóryt.
c) Pida lapset ja sivulliset pois lahettyviltä, kun kaytät sahkötyokalua. Häiriötekijat voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyokalun pistoke on yhdistettäva oikeanlaiseen pistorasiaan. Alä koskaan muunna pistoketta mitenkään. Alä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyokalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käytäminen vähentä sahköiskun vaaraa.
b) Välta koskettamasta maadoitettuihin pintoihin, kuten putkiin, lampöpatereihin, liesiin ja jäkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.
c) Älä altista sahkötyokaluja sateelle tai kosteudelle. Sähköiskun vaara lisäantyy, jos sahkötyokaluun pääsee vettä.
d) Alä käytä johtoa vaärin. Alä kanna tai vedä sahkötyokalua johdon varassa tai irrota pistoketta vetamällä johdosta. Pidä johto erillän kuumuudesta, öljysta teravista kulmista tai likkuvista osista. Sahkojohdon vahingoittuminen tai sotkeutuminen lisää sahköiskun vaaraa.
e) Jos kaytā sahkötyokalua ulkona, kayta ulkokayttoön sopivaa jatkojohtoa. Ulkokayttoön sopivan sahköjohdon kayttäminen vahentä sahköiskun vaaraa.
f) Jos sahkötyokalun kayttö kosteassa paikassa on välttamätontä, kayta vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n kayttö vahentaa sahköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity tyohon, ole huolellinen ja kayta sahkotyokalua harkiten. Alakayta sahkiotyokalua vasyeennatai alkoholin, laakkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaavakavan henkilovahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.

Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakyparan tai kuulosuojaimien, kayttotarkoituksenmukaisissa olosuhteissa vahentaa henkilovahinkoja.

c) Estä koneen tahaton käynnistyminen. Varmista,etta virtakytkin on pois paälta ennen virtualähteseen ja/tai akkuun yhdistämä sekä ennen tyokalun nostramista tai Kantamista.

Sahkötyokalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sahkötyokaluihin, joiden virtakytkin on paallä, lisaa onnettomusriskiä.

d) Poista saatöön tarvitut avaimet tai vaantimet sahkötyokalusta ennen sen käynistämista.

Sahkotyokalun pyorivaan oasan jatetty vaannin tai avain voi aiheuttaa henkilovahingon.

e) Alä kurkottele. Seiso aina vakaasti tasapainossa.
Tällöin sahkötyokalua on helpompi hallita odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä liian lóysä vaatteita tai koruja. Pida hiukset ja vaatteet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tartua liikkuviin osiin.

g) Jos laitteeseen voi yhdistaa polynsuodatus- ja keräyslisälaitteen, varmista, etta ne yhdistetään ja etta niitta kaytetaan oikein.

Polynkeräyksen käytto voi vähentää polyyn liittyvia vaaratilanteita.

h) Vaikka olisit tottunut tyokalujen kayttajä, ala sivuuta tyokalun turvallisuusperiaatteita.

Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyokalujen käytäminen ja niiden hoitaminen

a) Alä pakota sahkötyökalua. Käytä tarkoitukseen soveltuvaa sahkötyökalua.

Oikea sahkötyokalu selviytytehtävastāparemmin ja turvallisemmin tomiessaan oikealla teholla.

b) Älä käytä sahkötyokalua, jos se ei käynnisty tai sammu virtakytkimesta.

Sahkotyokalut, joita ei voi hallita virtakytkimen avulla, ovat vaarllisia, ja ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyokalusta ennen saatjen tekemistä, varusteiden vaihtamista tai sähkötyokalujen varastroimista.

Nämä ennakoivat turvatoimet vahentavat sahkötyokalun tahattoman kaynnistymisen vaaraa.

d) Säilytä käytämattomät sähkötyokalut lasten ulottumattomissa üläkä anna sellaisten henkilöiden käyttaa sahkötyokaluja, jotka eivat ole perehntyneet niihin tai naihin ohjeisiin.

Sahkötyokalut ovat vaarallisia kokemattomien henkilöden käsissä.

e) Huolla sahkötyokalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sahkötyokalujen toimintaan vaikuttavat tekijat. Jos sahkötyokalu on vahingoittunut, korjauta se ennen käytämista. Puutteellisesti huolletut sahkötyokalut aiheuttavat paljon onnettomuuksa.

f) Pida leikkuutyokalut terävinä ja puhtaina.

Oikein huolletut leikkuutyokalut, joissa on teravat leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sahkötyokalua, varusteita ja tyokalun teriä jne. näden ohjeiden mukaisesti ja ota huomioon työskentelyolosuheet ja tehtävä työ. Jos sahkötyokalua käytetän toimintoihin, johin sitä ei ole tarkoitettu, voi syntyvaaratilanteita.

h) Pida kahvat ja tarttumapinnat kuivina ja puhtaina oljysta ja rasvasta.

Liukkaat kahvat ja tartumispinnat eivat mahdollista tyokalun turvallista kasittelya ja hallintaa odottamattomissa tilanteissa.

5) Akkukaytöisen työkalun käytö ja huoIto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akur kanssa.

b) Käytä sahkötyokaluja vain erityisesti niille tarkoitettujen akujen kanssa.

Minkä tahansa muiden akkujen käytto voi synnyttäa loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden laheisyydestä, jotka voivat kytkeä akun navat toisiinsa.

Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään vaärin, siitä voi vuotaa nestettä; välta nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos{neste koskettaa silmiä, hae lisäksi läkärin apua.

Akusta vuotanut;neste voi aiheuttaa arymistaa tai palovammoja.

e) Alä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu.

Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, rajahdyksen tai loukkaantumisvaaran.

f) Suojaa akku tai tyokalu tulelta tai liian korkeilta lampotiiloila.

Altistuminen tulelle tai yli 130^ :een lampotilalle voi aiheuttaa rajahdyksen.

g) Noudata kaikkia latausohjeita alakä lataa akkua tai tyokalua ohjeiden mukaisen Iampotilaueen ulkopuolella.

Lataaminen vaarin tai ilmoitetun alueen ulkopuolella olevissa lampotiloissa voi vahingoittaa akkua ja lisatā tulipalon riskä.

6) Huolto

a) Anna sahkötyokalu huollettavaksi valtuutetulle teknikolle, joka kayttä alkuperäisia osia vastaavia varaosia.

Tämä pitäa sahkötyokalun turvallisena.

b) Alä yritä korjata vauroituneita akkuja. Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat.

TURVATOIMET

Pida lapset ja mielentilaltaan epavakaat henkilot poissa laitteen lahettyviltä.

Kun tyokalua ei käytetä, se on sailytettä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

AKKUKÄYTTÖISEN HÖYLÄNTURVALLISUUSVAROITUKSET

1. Odota, etta leikkuri on pysahtynyt, ennen kuin lasket laitteen käsistasi.
   Esillà oleva pyörivä leikkuri saattaa tartua pintaan kiinni aiheuttaen hallinnan menettämisen ja vakavia vammoja.
2. Käytä pitimiä tai muuta käytannöllista tapa tyostokappaleen kiinnittämiseksi ja tukemiseksi vakaalle alustalle.
   Tyokappale ei ole vakaasti paikallaan,Jos pidat siitta kiinni kadellä tai tuet sita vartaloa vasten. Tama voi johtaa hallinnan menettamiseen.
3. Älä käytä höyläa terien ollessa yloispain kuten (oikohöylä).
4. Paristoa ladattaessa tulee lampotilan olla 0 - 40^ Alle 0^ lampotila saattaa aiheuttaa vaarallsta yilataantumista. Paristoa ei voi ladata,Jos lampotila on yli 40^

Supsiteltavin lamptola on 20 - 25^

1. Alä käytä laturia yhtäjaksoisesti.
   Suoritettuasi latauksen, odota noin 15 minuuttia, enneneuraavaa latausta.
2. Huolehdi siitta, ettei mitaän roskia tai likaa paase pariston kytkentaaukkoon.
3. Alä koskaan irroita mitään osia paristosta tai laturista.
4. Alä aiheuta oikosulkua ladattavaan paristoon. Oikosulku aiheuttaa voimakkaan sahkövirtauksen ja ylikuumenemisen joka vauriottaa pariston.

5. Alä koskaan heita paristoa tuleen.
   Jos paristo syttyy palamaan, se saattaa rajahtäa.

6. Alä kiinnà laturin tuuletsruakoihin mitään.

Jos laturin tuuletusrakoihin kiinnitetaan metalliesineita tai jotakin tulenarkaa, on seurauksena sahköiskun vaara tai laturivaurio.

1. Kun pariston kayttoaika latauksen jalkeen kay lian lyhyeksi kaytannollseen tyoskentelyyn, palauta setakaisin likkeeseen, josta sen hankit. Alä heita kulunutta paristoa menema'an.
2. Kuluneen pariston kayttö vahingoitta laturia.

LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Asetus ja työskently-ympäristön tarkastus Tarkasta, onko työskently-ympäristö sopiva seuraamalla varotoimenpiteita.
2. Varmista,etta virrankatkaisin on OFF (pois paaalta)-asennossa.

Mikali paristo kiinnitetaan runkoon, kun virrankatkaisin on ON (paallä)-asennossa, sahkötyokalu alkaa toimia valittomästi, mikä saattaa aiheuttaa vakavan onnettomuuden.

1. Käytä tukevaa, puista työskentelyalustaa.
   Epavakaa työskentelyalusta saattaa aiheuttaa vahinkoja, joten varmistu, etta se onvakava ja suorassa tasossa.
2. Alä kiinnitä ja varmista katkaisinlukkoa. Lisäksi pidä sormesi pois katkaisimen liipaisimelta, kun hóylä kannetaan ympäriinsä. Muutoin paarungon katkaisin voi kytketyā tahattomasti pälle (ON) aiheuttaen yllättäviä onnettomuksia.
3. Varo, ettei kytkinpaneeli saa kovia iskuja eikä rikkoudu. Siitä voi seurata ongelmia.
4. Akun virrankulutuksen säastämiseksi jäljellä olevan latauksen merkkivalo syttyy, kun painat latauksen merkkivalon kytkintä.
5. Varovaisuistoimenpiteet tyoskentelyn jalkeen Kun kannat hoylaa tyoskentelyn jalkeen yhdellakadell, varmistu, ettei terapuoli tule liian lahelle tai osu vartaloon. Varomattomius saattaa aiheutta pahoja vahinkoja.

Suomi

1. Leikkausasentoa voidaan muuttaa siirtamalla ohjain oikealle tai vasemmalle sen saatoruuvin loysentamisen jälkeen. Ohjain voidaan asentaa joko tyokalun oikealle tai vasemmalle puolelle.

2. Älä käytä höyläa terien ollessa ylospain kuten (oikohöylä).

3. Varo, ettet satuta kattasi, kun kiinnitat tai poistat teria.

4. Ennen terien kiinnittämista pyyhi terista kaikki lastut tai muut nihin tarttuneet roskat.
   12 Jatkuvasta käytösta
   Tassä työkalussa on suojatoiminto akun käytöiän
   pidentämiseksi.

Akku saattaa ylikuumeta jatkuvan kayton aikana tai syvaleikkaustoiminnoissa, mikä saattaa aiheuttaa sen automaattisen pysahtymisen.

Erityisesti alla lueteltujen akkujen kanssa käytettäessä tyokalu saattaa pysayttäa toiminnan, ennen kuin akku alkaa kuumeta, jotta ylikuumenemisesta johtuva nopea toimintavika estettäisin.

Jos nain tapahtuu, pysaytta toiminta, irrota akku tyokalusta ja jata se hyvin ilmastoituun paikkaan, joka ei altistu auringonvalolle, kunnes se on riittavasti jaahtny.

Akkua voidaan käyttaa uudelleen, kun se on jäahtynyt.
(Käytettavat akut: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 ja vanhat akut)

1. Akun oikea käytö
   Kun tyokalua kaytetaan alla lueteltujen akkujen kanssa, sita tulisi kayttaa kevyeen tyohon akun kayttoi pidentamiseksi.
   Työesimerkki: Matalan syvyyden viiemeistely ja viistotyöt (Käytettävat akut: BSL1425, BSL1420, BSL1415X, BSL1825, BSL1820, BSL1815 ja vanhat akut)
2. Varmista aina ennen polynkeraajan kiinnittimen kiinnittamista tai irrottamista, etta virtakytkin on OFF-asennossa ja akku on irrotetu.
3. Varmista, etta polynkeraa on taysin kiinnitety. Ohjeen noudattamatta jattaminen saattaa johtaa henkilovahinkoin.

Varo rikkomasta lukituslaitetta, kun kiinnitat tai irrotat polynkeraajän kiinnintä ja sirukanta.

HUOMAUTUS LITIUM-IONIPARISTOSTA

Lithium-ioni-pariston käyttoiän pidentämiseksi se on varustetu suojatoiminnolla, joka pysayttäa siitta lahtevän virran. Kun tuotetta käytetaan alla kuvatuissatapauksissa 1 - 3, vaikka kytkintä vedetäan, moottori saattaa pysahtya. Tällöin kyseessä ei ole Häirio vaan suojatoiminnon tulos.

1. Kun paristossa jäljellä oleva teho kuluu loppuun, moottori pysähtyy.

Jos nain kay, lataa paristo valittomasti.

1. Jos tyokalu on ylikuormitettu, moottorisaattaa pysahtya. Tassapauksessa vapauta tyokalun kytkin ja poista ylikuormituksen syyt. Sen jälkeen voit kayttäa laitetta uudelleen.
2. Jos paristo ylikuumenee lian suuressa kuormituksessa, pariston virta voi pysahtya.

Tässa tapauksessa pysäytä pariston käytto ja anna pariston jäahtya. Sen jälkeen voit käyttaa situ uudelleen.

Lisaki ota huomion seuraava varoitus ja huomautus.

VAROITUS

Varmista, etta otat huomioon seuraavat turvatoimet, jotta pariston vuotaminen, lammon syntyminen, savun muodostuminen, rajahdykset ja syttyminen voitaisiin estaa etukäteen.

1. Varmista,etta pariston paalle ei kerry hiomalastuja tai polya.
   Varmista työskentelyn aikana, etta hiomalastuja tai polyä ei putoa pariston paallee.

O Varmista, etta tyoskentelyn aikana sahktoyokalun paalle putoavia hiomalastuja tai polya ei kerry pariston paalle.
O Alä saïlytä käyttramöntä paristoa hiomalastuille ja polylle altiissa paikassa.
Ennen pariston varastroimista poista kaikkö poly ja hiomalastut, jotka ovat saattaneet tartua sihen, alakä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.
2. Älä pistä paristo teravälla esineellä kuten naulalla, alä lyö vasaralla, alä astu sen paallee. Älä heita paristoa tai kohdista siihen voimakasta iskua.
3. Alä käytä ilmiselvästi vahingoittunutta tai ulkonäöltaan muuttunutta paristoa.
4. Alä käytä paristoa vaäränapaisesti.
5. Alä yhdistä paristoa suoraan sahköpistorasioihin tai auton savukkeensytyttemen pistokkeisiin.
6. Alä kayta paristoa muihin tarkoituksiin kuin tarkasti maäritetyiihin.
7. Jos paristo ei lataudu loppuun saakka, vaikka märitetty latausaika on kulunut, pysäytä lataaminen valittomästi.
8. Alä altista paristoa korkeille lampöilloille tai paineille kuten laita sitä mikroaaltouuniin, kuivaaajan tai korkeapainesäliöön.
9. Ota paristo valittomasti pois tulen laheisyydesta, jos vuotoa tai pahaa Hajua on havaittavissa.
10. Alä kayta paristoa paikassa, jossa syntyy voimakasta staattista sahköä.
11. Jos paristo vuotaa, on havaittavissa pahaa Hajua, syntyy lampoa, pariston vari haalistuu tai sen muoto muuttuu, taiJos paristo vaikuttaa millaan ravalla poikkeavalta sitakaytettaaessa, ladattaessa tai sailytettaaessa, poista se valittomasti laitteesta tai pariston laturista alaka kayta sita.
12. Alä upota akkua tai anna nestemäisten aineiden päästä akun sisään. Jos akun sisään pääsee sahkoä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai rajähdyksen. Säilyta akku villeässä ja kuivassa paikassa kaukana helposti syttyvista materiaialeista. Paikkoja, joden ilmassa on syövytäva kaasu, on valtettäva.

HUOMAUTUS

1. Jos paristosta vuotavaa nestettä joutuu silmiin, alahankaa silmiä, vaan pese ne hyvin tuoreella puhtaalla vedellä kuten vesijhohtovedellä ja ota yhteyttä läakärin valittomasti. Jos silmat jatetaan hoitamatta, neste saattaa aiheuttaa silmaongelmia.
2. Jos nestettä vuotaa iholle tai vaatteille, pese ne hyvin puhtaalla vedellä kuten vesijoohtovedellä valittomästi.

Tämä voi aiheuttaa ihon ärtymista.

1. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, varin haalistumista, muodon muuttumista ja/tai muita epasaannollisyyksiä kayttaesisi paristoa ensimmaistä kertaa, alä kaytā paristoa, vaan palauta set tavarantoimittajalle tai kauppiaalle.

VAROITUS

Jos sahköä johtava ulkopuolinen esine paasee litiumioni-akun napoihin, voi syntyä oikosulku, joka aiheuttaa tulipalovaaran. Noudata seuraavia akun varastroimista koskevia ohjeita.

O Alä pane sahköö johtavia sahauskappaleita, nauloja, teraslankaa, kuparilankaa tai muita metallilankoja säilytyskoteloon.
O Joko tyonnna akku paikalleen sahkotyokaluun tai varastroi se painamalla lujasti akun kanta sisaan, kunnes akun tuuletusaukot on peitetty oikosulkujen estamiseksi.

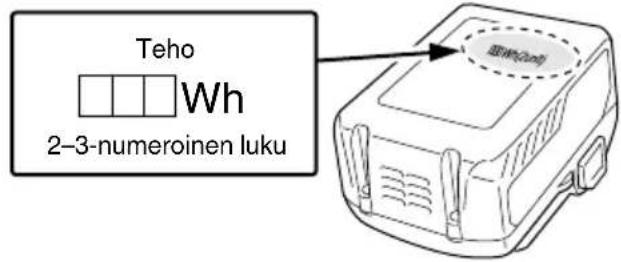

LITIUMIONIAKUN KULJETUSTAKOSKEVAT TIEDOT

Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS

Ilmoita kuljetuslikkeele, etta pakkaus sisältaa litiumioniakun, ilmoita akun teho ja noudata kuljetuslikkeen ohjeita, kun järkestat kuljetusta.

Lithiumioniakut, jotka yllittavat 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskayttomenetellyja.
- Jos akkua kuljetetaanulkomailla, on noudatettava kansainvalista lakia sekä kohdemaan saantjja ja maarayksiä.
- Jos sahkötyokaluun on asennetu BSL36B18, lāhtöteho yllttä 100 Wh ja laite luokitellaan vaarallisten tavaroiden rahtiluokkaan.

OSIEN NIMET (Kuva 21)

a	Kotelon tuuletusaukko
b	Lastujen ulostuloaukko
c	Ilmapyssy

SYMBOLIT

VAROITUS

Seuraavassa esitellään koneessa kaytetyt symbolit.
Varmista, etta ymmarrat niiden merkityksen, ennen
kuin aloitat koneen kayton.

	P14DSL / P18DSL : Akkukäyttoinen höylä
	Loukkaantumisrisiskin vähentämiseksi käytäjän on luettava käytöopas.
	Koskee vain EU-maita Alä havitä sähkötyökaluja ravallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävällisen kierrätyslaitokseen.
V	Nimellisjännite
n0	Kuormittamaton nopeus
min-1	Kierroksia tai edestakaisia liikkeitä minuuttia kohti
---	Tasavirta
I	Kytkeminen PÄÄLLE
O	Kytkeminen POIS PÄALTÄ
	Huomautus
	Irrota akku

Akku

	Akku on melkein tyhjä. Lataa akku mahdollisimman pian
	Palaa: Akun lataus on puolillaan.
	Palaa: Akussa on riittävästi virtaa.

TEKNISET TIEDOT

SAHKÖPORA

Malli P14DSL P18DSL
Jännite 14 V 18 V
Höyläysleveys 82 mm
Höylässyvyss 2.0 mm
Kuormittamaton nopeus 16000 min -1
Ladattava paristo	2LSRK BSL	1430: Li-ion 14,4 V (3,0 Ah 8 kennoa) BSL1	830: Li-ion 18 V (3,0 Ah 10 kennoa)
	2LJRK BSL	1450: Li-ion 14,4 V (5,0 Ah 8 kennoa) BSL1	850: Li-ion 18 V (5,0 Ah 10 kennoa)
Paino* 3,3 kg (Malli BSL1460 kiinnitetynä) 3,7 kg (Malli BSL36B18 kiinnitetynä)

• Paino: EPTA-menettelyn 01/2014 mukaan

PERUSVARUSTEET

Päälaitteen (1 laite) lisäksi pakkaus sisältaa sivulla 168 luetellut varusteet.

Perusvarusteet voivat muuttua ilman erillsta ilmoitusta.

KÄYTTO

Monenlaisen puutavaran hóyläykseen.

PARISTON POISTO JA ASENNUS

1. Pariston poisto

Pida lujasti kiinni kahvasta, paina salpoja ja irrota paristo.

HUOMAUTUS

Alä koskaan kytke paristoa oikosulkuun.

2. Pariston asennus

Tarkista pariston napaisuus ja työnnä se paikoilleen. (katso Kuva 3)

LATAUS

Lataa akku ennen sahkötyökalun käytöä seuraavasti.

1. Liītā laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetaaan pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin valein).

HUOMAUTUS

Alä käytä sahköjohtoa,Jos se on vauroitunut.

Korjauta se valittomasti.

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 3 mukaisesti.

3. Lataus

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuasti punaisena.

Kun akku on tãysin latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin valein) (Katso taulukko 1)

- Merkkivalon ilmoitukset

Laturin tai ladattavan akun tilan mukaiset merkkivalon ilmoitukset nakyvat taulukossa 1.

Taulukko 1

Merkkivalon ilmoitukset
Merkkivalo (punainen)	Ennen latausta Vilkkuu	Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ladattaessa Palaa	Palaa jatkuvasti
	Lataus valmis Vilkkuu	Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)
	Ylikuumentumisen aiheuttama valmiustila	Vilkkuu Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi)	Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jäähtyy)
	Lataaminen ei onnistu	Välkkyy Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi)	Akun tai laturin toimintahäiriö

Tietoa akun lamptiloista ja latausajasta.
Lampotilat ja latausaika nakyvat taulukossa 2

Taulukko 2

Laturi Akku		UC18YFSL
Latausjännite V 14,4 V - 18 V
Paino kg 0,5
Lämpötilat, joissa akku voidaan ladata 0°C - 50°C
Akun kasaseetin arvioitu latausaika, ca. (lämpötilassa 20°C)
1,3 Ah	min.	20
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Akkukennojen määrä 4 - 10

HUOMAA

Latausaika vaihtelee riippuen ympariston lampotilasta ja virtalähteen jannitteestä.

HUOMAUTUS

Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käytämattomanä 15 minuuttia ennen seuraavaa latausta.

1. Irrota laturin virtajohto pistorasiasta.
2. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA

Muista poistaa akku laturista kayton jälkeen ja säilytā sitā laturista irrallaan.

HUOMAUTUS

O Jos akkua ladataan, kun se on kuumentunut, koska se on jatetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri kaytety, laturin merkkivalo palaa 1 sekunnin ajan ja sitten sammuu 0,5 sekunniki (pois paalta 0,5 sekunnin ajan). Anna akun siina tapauksessa jaahtya ja aloita lataus vasta sitten.
O Jos merkkivalo valkkyy (0,2 sekunnin valein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineita, ja ota ne pois. Jos vieraita esineita ei loydy, akku tai laturi saattaa olla epakunnossa. Vie se valtuutettuun huoltokesukkseen.
Kestaa noin 3 sekuntia, kun sisäinen mikrotietokone varmistaa, etta laturilla ladattava akku on poistetu, joten odota vahintaan 3 sekuntia, ennen kuin asetat akun paikalleen latauksen jatkamiseksi. Jos akku laitetaant takaisin 3 sekunnin kuluessa, se ei ehka lataudu kunnolla.

KIINNITTÄMINEN JA KÄYTTO

Toimenpide Kuva Sivu
Laitteella suoritettavan leikkaustyön tyyppi ja koko	1 169
Akun kannen asettaminen ja irrottaminen	2 169
Akun asettaminen ja irrottaminen 3 169
Jäljellä olevan latauksen ilmaisin 4 169
Miten ladata akku 5 169
Höylässyvyden asennus	6 169
Höyläyksen aloitus ja lopetus	7 169
Jalustan käytäminen	8 169
Ohjaimen asentaminen ja käytö	9 170
Karbiditerän poisto (Kaksireunaiselle terätyypille)	10 170
Karbiditerän kiinnits (Kaksireunaiselle terätyypille)	11 170
Karbiditerän korkeuden säätö (Kaksireunaiselle terätyypille)	12 170
Uudelleen teroitettavan terän purkaminen	13 171
Uudelleen teroitettavan terän kokoaminen	14 171
Uudelleen teroitettavan terän korkeuden säätäminen	15 171
Uudelleen teroitettavan terän teroittaminen	16 172
Pölynkerääjän kiinnittimen kiinnittäminen ja irrottaminen	17 172
Mutkaliittimen käytö (lisävaruste) 18 172

Kytkimen käytö	19 17	3
Hiiliharjojen vaihtaminen	20 17	3
Lastujen ulostuloaukon asianmukainen puhdistaminen	21 17	3
Varusteiden valitseminen	-	174

1. Pintahöyläys
   Karkeassa ohennuksessa voidaan kayttaa suurta hoylayssvyytt a sopivala no peu del la aikaansaamaan tasainen jalki. Silean viimeistelyn varmistamiseksi on parasta kayttaa korkeaa hierrosnopeutta ja vahiaista hoylayssvyytt.
2. Terien teroitusvalit
   Terien teroitusvali riippuu leukattavasta puusta ja leikkaussyvyydestä. Teroitus on yleensä tarpeen aina 500 metrin leikkauksen jälkeen.
3. Hiomakivi
   Jos käytettäyissä on vesihiomakivi, käytä sitä kasttuasi sitä riittavästi veteen, koska tällainen biomakivi saattaa kulua hionnan aikana. Tasoita biomakiven pinta ainatarpeen ollen.

HUOLTO JA TARKISTUKSET

1. Terän tarkistus

Tylsien tai rikkäisten terien käytto heikentä työskentelyn tasoa ja saattaa aiheuttaa moottorin ylikuormitusta. Teroita tai uusi terät niin usein kuin on tarpeen.

1. Kässitely

HUOMAUTUS

Etutas, takataso ja syvyyden saatunppi on tarkasti koneistetu aikaansaamaan erittain vaivaa laatua. Raju kasittely tai mekaniset iskut saattavat aiheuttaa niiden vaantymisen ja huonontaa hoylayksen laatua. Edellamaintituja osia tulee kasitella erityisellhuolella.

1. Kiinnitysruuvien takistus

Tarkista saannollisesti kaikki kiinnitysruuvit ja varmista, etta ne ovat tiukassa. Mikali joku ruuveista on loystynyt, kirista se valittomasti. Laiminlyonti voi aiheuttaa vaaratilanteen.

1. Hilliharjojen tarkistus

poneessa käytettavat hiiliharjat ovat kuluvia osia. Koska liian kuluneet hiilharjat voivat aiheuttaa moottorille hāiriöita, on syyta vaihtaa vanhat hiilet uusiinheit, kunne ovat lian kuluneita tai lahellā “kulumisraaja”. Lisäksi hiiliharjat on pidettavaina puhtaina ja varmistettava, etta ne pääsevat vapaasti likkumaan harapitimissä.

HUOMAA

Kun hiiliharja vaihetaan uuteen, kayta vaihdossa aina HiKOKI hiilharjaa, Jonka koodinumero on 999017.

1. Hiliharjojen vaihto

Lastusuojuksen irrottamisen jälkeen ota.POIS hiiliharja irrottamalla ensin harjan suojus ja tarttumalla sitten hiilharjanulkonevaan osaan esim. talttapaisellä ruuvimeisselillä.

Kun asennat hiiliharjaa, valitse suunta niin, etta hiilharjan kynsi sopii haraputken ulkokontaktiosaan. Paina setamän jälleen sisään sormella. Asenna lopuksi harjan suojus.

HUOMAUTUS

Muista asettaa hiiliharjan kynsi harjaputken ulkokontaktiosaan.

(Voit asettaa kumman tahansa kahdesta kynnestä.)

Aärimmäista huolellisuutta on noudatettava, koska virheen tekeminen tassä toimenpiteessä johtaa hiilharjan kynnen vauroitumiseen ja saattaa aiheuttaa moottoriongelmia varhaisessa vaiheessa.

Suomi

6. Hihnan vaihtaminen

Jos hihna on vaihdettava, vaihto on turvallisuussyistä teetettvä valtuutetussa HiKOKI-huoltokesukkssessa.

7. Moottorin huolto

Mootorin kämi on sahkötyokalun "sydän".

Huolehdi siitä, ettei kämi vahingoitu ja/tai kastu öljyn tai veteen.

8. Ulkopinnan puhdistus

Kun hóylā on tahraantunut, pyyhi pehmeällä, kuivalla kankaalla tai saippuaveteen kostutetulla kankaalla. Ålä käytä kloriittisia liuottimia, bensiiniä tai maalitinneria, koska ne sulattavat muovia.

9. Sälytys

Säilytä höyläa paikassa, Jonka lampötila on alle 40^ ja joka on lasten ulottumattomissa.

HUOMAA

Lithiumioniakkujen sailytys.

Varmista, ètta litiumioniakut on ladattu tayteen ennen varastoinista.

Akkujen pitkaaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentaa huomattavasti akun kayttöaikaa tai heikentaa akkujaniin, etteivat ne pysty sailytämäan varausta.

Huomattavasti vahentynyt akun kayttöaika voidaan yrittäa korjata lataamalla ja kayttamallä akun varaus loppuun toistuvasti 2-5 kertaa.

Jos akun käytöikä on ärettöman lyhyt toistuvasta latauksesta ja käytöstä huolimatta, Iopeta akun käytto ja osta uusi akku.

HUOMAUTUS

Sahkötyokalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkeä ilmoitus HiKOKIn akkutoimisten sahkötyokalujen akuista

Käytä aina yhtä maärittelemistämme alkuperäisista akuista. Emme voi taata akkutoimisen sahkötyokalumme turvallisuutta ja toimivuutta, kun sitä käytetän muun kuin maärittelämme akun kanssa tai kun akkua puretaan ja muunnellaan (kuten kennojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme HiKOKI-sähkötyokaluille takuun lakisäeteisten/ kansallisten erityissäantelyiden mukaisesti. Tämä takuu ei kata vikoja tai vauroita, jotka johtuvat vaäränlaisesta tai kielletystä kaytostä tai normalista kulumisesta. Reklamaatiotapaukssalaḥetā purkamaton sahkötyokaluja tämän kayttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutetuun HiKOKI-huoltokesukseen.

HUOMAA

HiKOKIn jatkuvasta tutkimus-ja kehitysohjelmasta johtuen edellä esitettyihin voi tulla muutoksia ilman ennakkoilmoitusta.

Tietoja ilmavälitteisestä melusta ja tärinastä

Saavutetut mitta-arvot maaritettiin EN62841-normin mukaan ja ilmoitettiin ISO 4871 -normin mukaan.

Mitattu A-painotteinen aanitehoarvo: 98 dB (A) (P14DSL) 100 dB (A) (P18DSL)

Mitattu A-painotteinen aanipainearvo: 87 dB (A) (P14DSL) 89 dB (A) (P18DSL)

KpA-toleranss: 3 dB (A)

Käytä kuulonsuojaimia.

Tärinān kokonaisarvot (kolmiakselivektorisumma)

EN62841 mukaan märitettyina.

Höyläa havupuuta:

Tärinapäastaorvo ±ba_h = 2,6m / ^ (P14DSL)

3,0 m/s² (P18DSL)

Epavarmuus K = 1,5m / s^2

Ilmoitetti varähtelyn kokonaisarvo on mitatu standardien testausmenetelmien mukaisesti ja sitä voidaan käytäa tyokalujen vertaamiseen keskenään.

Sitā voidaan myös käyttaa altistumisen alustavaan arvointiin.

VAROITUS

Tärinapäästöarvo sahkötyokalun varsinaisen käytön aikana voi poiketa annetusta kokonaisarvosta tyokalun käytötavasta riippuen.

Käytäjää suojaavien varotoimien, jotka perustuvat altistumisen arviointiin varsinaissessa käytötilanteessa, märittäminen. (ottaen huomioon käytöjakson kaikkii vaiheet kuten ajat, jolloin tyokalu on kytketty pois pälä ja jolloin se on tyhjaläynnissä, varsinaisen liipaisinanjan lisäksi)

TENIKE Σ ΠPOEIΔΟΙΟIHΣΕΙΣ AΣΦΑΛΕΙΑΣ TOY HΑEKΤΡΙΚΟΥ EΡΑΛΕΙΟΥ

NPOEIADONOHSH

AiaBaTe oLeC TIC npoeIbOIOInoeic aOphiEiac, TIC obnyieC, TIC EIKoVEc KAI TIC npoiaypaFec Nou npexovtal e To nEeKTPiKO epyaleio.

H m npon twv o8nyiw u npoei va npokaaleoi nEkptponlxiia, npkaia ka/ nooBapoprauatao.
