Marque	Metabo
Modèle	ASC 55 MULTI 8
Type de produit	Chargeur de piles
Tension d'entrée	230 V ~ (selon pays)
Fréquence d'entrée	50-60 Hz
Tension de sortie	12 V - 36 V
Courant de charge	Jusqu'à 4 A (selon batterie)
Temps de charge typique	30 min à 3h (selon capacité)
Capacité de batterie compatible	1,3 Ah - 10 Ah
Nombre de cellules Li-Ion	3 à 10 cellules
Type de batterie	Li-Ion
Fonctions	Charge rapide, mode entretien, autotest, refroidissement par ventilateur
Indicateurs	Témoin de contrôle (vert), témoin d'avertissement (orange)
Protection	Contre surchauffe, court-circuit, batterie défectueuse
Fixation murale	Possible (support 25 kg)
Alimentation	Câble secteur amovible
Classe de protection	I
Utilisation	Intérieur uniquement
Dimensions (approx.)	250 x 150 x 100 mm
Poids (approx.)	1,2 kg
Entretien	Nettoyer avec un chiffon sec, ne pas immerger
Pièces détachées	Câble d'alimentation remplaçable
Réparabilité	Réparation par spécialiste uniquement
Garantie	Consulter le revendeur

FOIRE AUX QUESTIONS - ASC 55 MULTI 8 METABO

Comment charger une batterie avec le chargeur Metabo ASC 55 MULTI 8 ?

Insérez la batterie à fond dans le logement coulissant (2). Le témoin de contrôle (3) clignote pour indiquer la charge. Une fois terminé, le témoin reste allumé fixe.

Quels types de batteries puis-je charger avec ce chargeur ?

Le chargeur est compatible avec les batteries Li-Ion Metabo de 12 V à 36 V, d'une capacité de 1,3 Ah à 10 Ah, et de 3 à 10 cellules. Ne chargez jamais des piles non rechargeables.

Que signifie le témoin d'avertissement orange allumé en permanence ?

Cela indique que la batterie n'est pas chargée car sa température est trop élevée ou trop basse. Attendez que la batterie soit entre 0 °C et 50 °C, la charge démarrera automatiquement.

Que faire si le témoin d'avertissement clignote ?

Cela signifie que la batterie est défectueuse ou mal insérée. Retirez immédiatement la batterie et vérifiez son état. Insérez-la correctement jusqu'à la butée.

Puis-je laisser la batterie sur le chargeur après la charge ?

Oui, le chargeur passe automatiquement en mode entretien. La batterie reste opérationnelle et peut rester branchée en toute sécurité.

Le chargeur est-il adapté pour une utilisation en extérieur ?

Non, ce chargeur doit être utilisé uniquement à l'intérieur, à l'abri de l'humidité. Protégez-le de la pluie et des projections d'eau.

Comment nettoyer le chargeur ?

Débranchez le chargeur et nettoyez-le avec un chiffon sec. N'utilisez pas de produits chimiques et ne l'immergez pas dans l'eau.

Le chargeur peut-il être fixé au mur ?

Oui, utilisez des chevilles et vis adaptées (par ex. 4 x chevilles 8 mm, 4 x vis 5 x 60 mm). Le mur doit supporter le poids du chargeur avec la batterie (environ 25 kg).

Que faire en cas de dégagement de fumée ou de feu ?

Débranchez immédiatement le cordon d'alimentation. N'ouvrez pas le chargeur et contactez un spécialiste.

Où puis-je trouver des pièces de rechange ou faire réparer mon chargeur ?

Contactez le représentant Metabo. Les adresses sont disponibles sur www.metabo.com. N'effectuez aucune réparation vous-même.

MODE D'EMPLOI ASC 55 MULTI 8 METABO

		ASC 55 Multi 8 *1) 27093
U (V) C (Ah)		I_c (A)	t (min)
12,0 2,0	4 30
12,0 4,0	4 60
14,4 1,3	3 26
14,4 1,5	3 30
14,4 2,0	3 40
14,4 2,6	3 52
14,4 3,0	3 60
14,4 4,0	3 80
18 1,3 3	26
18 1,5 3	30
18 2,0 3	40
18 2,2 3	44
18 2,6 3	52
18 3,0 3	60
18 3,1 3	62
18 3,5 3	70
18 4,0 3	80
18 5,2 3	104
18 5,5 3	110
18 6,2 3	124
18 7,0 3	140
18 8,0 3	160
18 10,0	3 200
36 1,5 1	5 60
36 2,6 1	5 104
36 4,0 1	5 160
36 5,2 1	5 208
36 6,2 1	5 248
AIR COOLED		√

*2) 2014/30/EU, 2014/35/EU, 2011/65/EU
*3) EN 60335-1, EN 60335-2-29, EN IEC 63000:2018

2023-03-07, Bernd Fleischmann

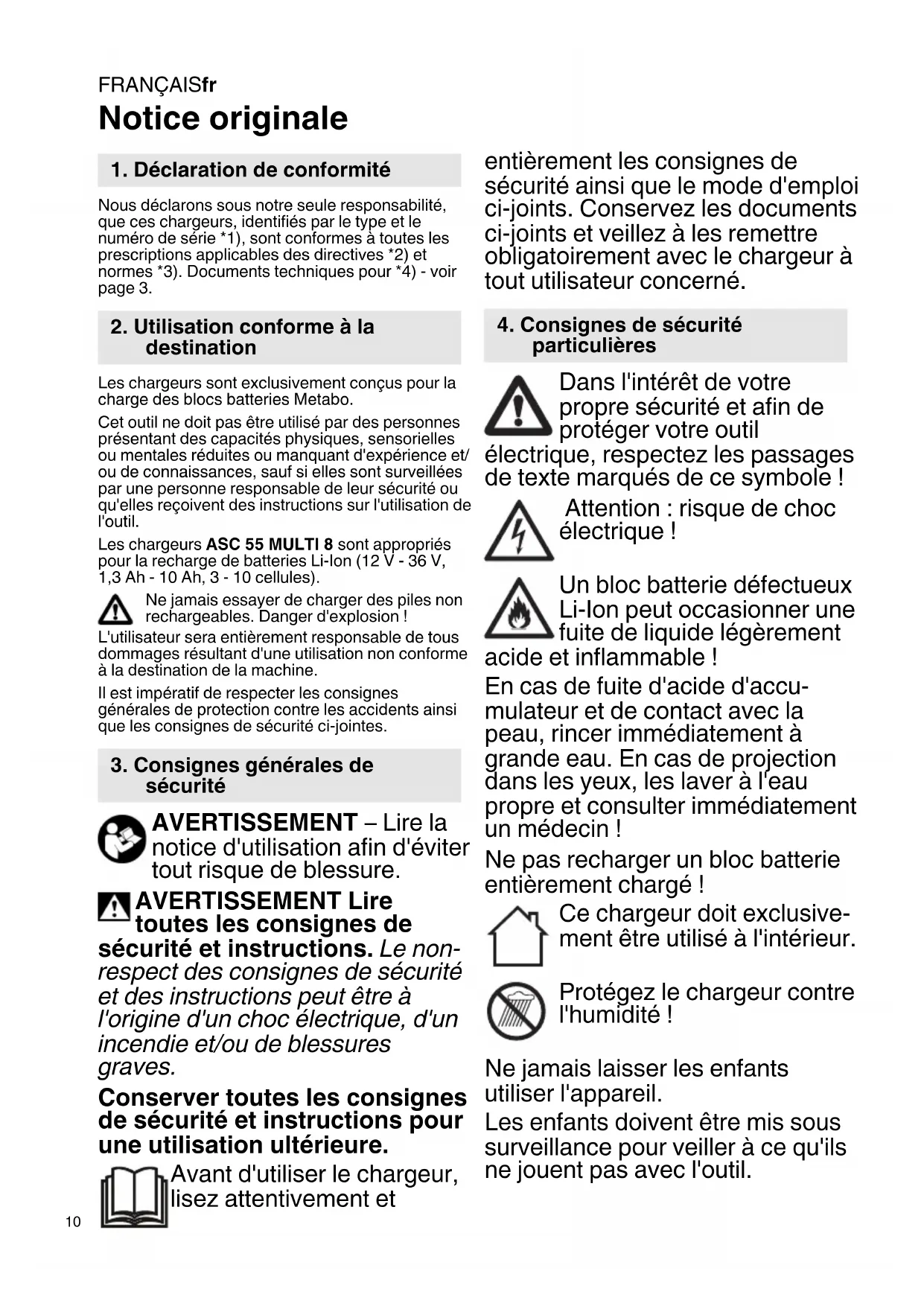

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3.

2. Utilisation conforme à la destination

Les chargeurs sont exclusivement conçus pour la charge des blocs batteries Metabo.

Cet outil ne doit pas être utilisé par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'outil.

Les chargeurs ASC 55 MULTI 8 sont appropriés pour la recharge de batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Ne jamais essayer de charger des piles non rechargeables. Danger d'explosion!

L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et

entièrement les consignes de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec le chargeur à tout utilisateur concerné.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole !

Attention : risque de choc électrique !

Un bloc batterie défectueux Li-Ion peut occasionner une fuite de liquide légèrement acide et inflammable !

En cas de fuite d'acide d'accumulateur et de contact avec la peau, rincer immédiatement à grande eau. En cas de projection dans les yeux, les laver à l'eau propre et consulter immédiatement un médecin !

Ne pas recharger un bloc batterie entièrement chargé !

Ce chargeur doit exclusivement être utilisé à l'intérieur.

Protégez le chargeur contre l'humidité !

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être mis sous surveillance pour veiller à ce qu'ils ne jouent pas avec l'outil.

Eloignez les enfants du chargeur et de la zone de travail.

Rangez votre chargeur à un endroit inaccessible aux enfants !

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, débranchez immédiatement le cordon d'alimentation !

N'introduisez pas d'objets dans les fentes d'aération du chargeur – risque d'électrocution ou de court-circuit !

N'utilisez jamais de bloc batterie défectueux !

Ne pas recharger des batteries avec les chargeurs AIR COOLED (ASC 55 MULTI 8) dans les zones avec une présence importante de poussières métalliques.

5. Vue d'ensemble

Voir page 2.

1 Batterie (non fournie)
2 Logement coulissant
3 Témoin de contrôle
4 Témoin d'avertissement
5 Câble d'alimentation amovible
6 Interrupteur à bascule

6. Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant.

Les appareils comme celui-ci, qui génèrent du courant continu, pourraient influencer des disjoncteurs différentiels simples. Utilisez un type F, ou mieux, avec un courant de déclenchement max. de 30 mA.

Avant de mettre le chargeur en service, s'assurer que les fentes d'aération sont bien dégagées. Respecter une distance minimale de 5 cm par rapport à tout autre objet.

6.1 Autotest

Après le branchement de la fiche d'alimentation, le témoin d'avertissement (4) et le témoin de contrôle (3) s'allument brièvement et le ventilateur intégré tourne pendant quelques secondes

6.2 Fixation à un mur

Si le chargeur doit être fixé sur un mur, celui-ci doit supporter la charge du chargeur avec la batterie (env. 25 kg).

Utilisez uniquement du matériel de fixation adapté (par exemple 4 x chevilles 8 mm, 4 x vis 5 x 60 mm).

7. Utilisation

7.1 Charge du bloc batterie

Insérer le bloc batterie entièrement, jusqu'en butée, dans le logement coulissant (2).

Le témoin de fonctionnement (3) clignote.

Remarque : Pour afficher l'état de charge des batteries Li-Ion (12 V, 18 V et 36 V), retirer d'abord la batterie du chargeur et appuyer ensuite sur la touche qui se trouve sur la batterie.

7.2 Mode entretien

A la fin de l'opération de charge, le chargeur commute automatiquement sur le mode d'entretien.

Le bloc batterie peut rester dans le chargeur et sera ainsi opérationnel à tout moment.

Le témoin de contrôle (3) s'allume en fixe.

8. Dépannage

8.1 Le témoin d'avertissement (4) est allumé en permanence

Le bloc batterie n'est pas chargé. Température trop élevée / trop basse. Si la température du bloc batterie se situe entre 0 °C et 50 °C, le processus de charge débute automatiquement.

8.2 Le témoin d'avertissement (4) clignote

• Bloc batterie défectueux. Retirer immédiatement le bloc batterie du chargeur.
• Le bloc batterie n'a pas été inséré correctement dans le logement coulissant (2). Voir chapitre 7.1.

9. Réparations

Les travaux de réparation sur le chargeur ne doivent être effectués que par un spécialiste !

Au cas où le cordon d'alimentation électrique de cet outil serait endommagé, le faire remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

FRANÇAISfr

Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com.

10. Protection de l'environnement

Suivre les réglementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et accessoires.

Les matériaux d'emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service.

FR Cet appareil se recycle À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÉTERIE OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Uniquement pour les pays de l'UE : ne jetez pas les appareils électriques dans les ordures ménagères ! Conformément à la

directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

11. Caractéristiques techniques

Voir page 3.

U = plages de tension des blocs batteries

C = capacité du bloc batterie

I_C = courant de charge 1)

t = durée de charge

^1) En fonction de la capacité résiduelle et de la température des blocs batteries, les durées de chargement réelles peuvent différer des valeurs indiquées.

Température ambiante recommandée pour la charge : 0 °C à 40 °C

Sous réserve de modifications allant dans le sens du progrès technique.

Outil de la classe de protection I

\~ Courant alternatif
