Type de produit	Chargeur de piles
Marque	Metabo
Modèle	AC 30 Plus
Tension d'entrée	230 V ~ 50 Hz
Types de batteries compatibles	NiCd, NiMH, Li-Ion (4,8 V - 18 V)
Courant de charge	Variable selon la capacité
Fonctions principales	Charge, mode entretien
Autotest	Oui : voyants et ventilateur s'activent à la mise sous tension
Ventilateur intégré	Oui
Sécurité	Protection contre surcharge, court-circuit, température excessive
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits corrosifs
Réparations	Doivent être effectuées par un spécialiste agréé
Protection de l'environnement	Recyclable ; ne pas jeter avec les ordures ménagères
Utilisation intérieure	Oui, à l'abri de l'humidité

FOIRE AUX QUESTIONS - AC 30 Plus METABO

Quels types de batteries puis-je charger avec l'AC 30 Plus ?

Vous pouvez charger des blocs batteries NiCd, NiMH et Li-Ion de tension comprise entre 4,8 V et 18 V. Consultez la notice pour les capacités précises.

Puis-je laisser la batterie sur le chargeur après la charge ?

Oui, le chargeur commute automatiquement en mode entretien. La batterie peut rester sur le chargeur, mais ne le laissez pas débranché pour éviter une décharge profonde.

Que signifie le voyant de défaut allumé en fixe ?

Le voyant de défaut (3) allumé en fixe indique que la batterie ne se charge pas en raison d'une température trop faible ou trop élevée. La charge démarre automatiquement lorsque la température est comprise entre 0 °C et 50 °C.

Que signifie le voyant de défaut clignotant ?

Un clignotement du voyant de défaut (3) peut indiquer une batterie défectueuse, un court-circuit entre les contacts ou, pour les batteries Li-Ion, une pression sur la touche d'affichage du niveau de remplissage pendant la charge. Retirez la batterie et vérifiez.

Comment effectuer l'autotest du chargeur ?

Branchez le cordon d'alimentation. Les voyants de défaut (3) et de fonctionnement (2) s'allument successivement pendant environ 1 seconde, et le ventilateur intégré fonctionne pendant environ 5 secondes.

Le chargeur AC 30 Plus est-il compatible avec les batteries Li-Ion ?

Oui, il est compatible avec les blocs batteries Li-Ion de 7,2 V à 18 V, avec une capacité de 1,1 Ah à 3 Ah (2 à 7 éléments).

Comment nettoyer le chargeur ?

Débranchez le chargeur et nettoyez-le avec un chiffon sec. N'utilisez pas de produits corrosifs ou abrasifs. Veillez à ne pas introduire d'objets dans les fentes d'aération.

Quelle tension d'entrée est nécessaire pour le chargeur ?

Le chargeur fonctionne sur une tension secteur de 230 V ~ 50 Hz. Vérifiez que votre réseau correspond aux indications de la plaque signalétique.

Que faire en cas de panne du chargeur ?

Les réparations doivent être confiées à un spécialiste agréé. Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou un professionnel qualifié.

Comment protéger l'environnement avec ce chargeur ?

Ne jetez pas le chargeur usagé avec les ordures ménagères. Conformément à la directive européenne 2002/96/UE, il doit être recyclé séparément. L'emballage est 100 % recyclable.

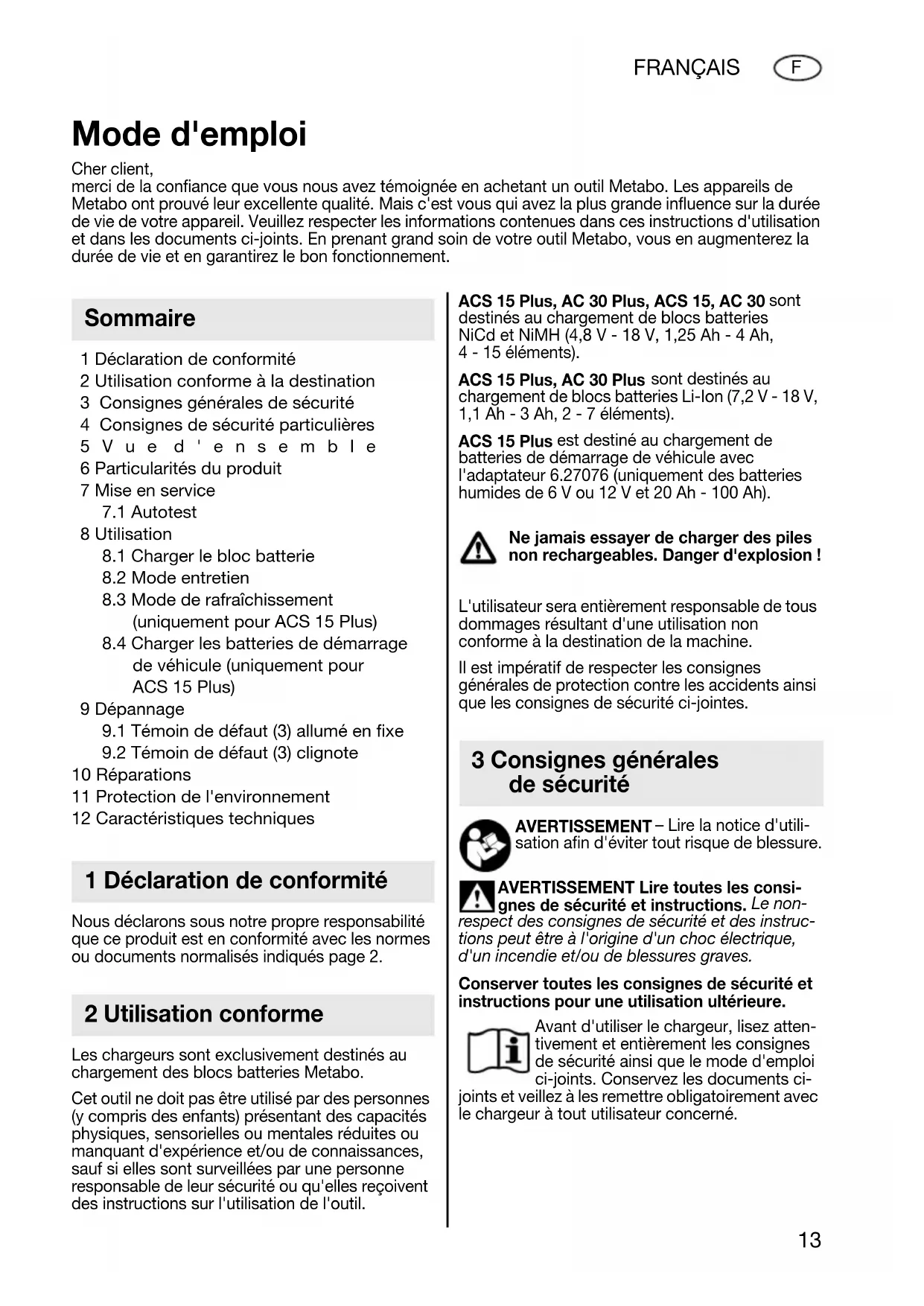

MODE D'EMPLOI AC 30 Plus METABO

Merci de la confiance que vous nous avez témoignée en achetant un outil Metabo. Les appareils de Metabo ont prouvé leur excellente qualité. Mais c'est vous qui avez la plus grande influence sur la durée de vie de votre appareil. Veuillez respecter les informations contenues dans ces instructions d'utilisation et dans les documents ci-joints. En prenant grand soin de votre outil Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement.

Sommaire

1 Déclaration de conformité 2 Utilisation conforme à la destination 3 Consignes générales de sécurité 4 Consignes de sécurité particulières 5 Vue d'ensemble 6 Particularités du produit 7 Mise en service 7.1 Autotest 8 Utilisation 8.1 Charger le bloc batterie 8.2 Mode entretien 8.3 Mode de rafraîchissement (uniquement pour ACS 15 Plus) 8.4 Charger les batteries de démarrage de véhicule (uniquement pour ACS 15 Plus)

9 Dépannage

9.1 Témoin de défaut (3) allumé en fixe

9.2 Témoin de défaut (3) clignote

10 Réparations

11 Protection de l'environnement

12 Caractéristiques techniques

1 Déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés indiqués page 2.

2 Utilisation conforme

Les chargeurs sont exclusivement destinés au chargement des blocs batteries Metabo.

Cet outil ne doit pas être utilisé par des personnes (y compris des enfants) présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'outil.

ACS 15 Plus, AC 30 Plus, ACS 15, AC 30 sont destinés au chargement de blocs batteries NiCd et NiMH (4,8 V - 18 V, 1,25 Ah - 4 Ah, 4 - 15 éléments).

ACS 15 Plus, AC 30 Plus sont destinés au chargement de blocs batteries Li-Ion (7,2 V - 18 V, 1,1 Ah - 3 Ah, 2 - 7 éléments).

ACS 15 Plus est destiné au chargement de batteries de démarrage de véhicule avec l'adaptateur 6.27076 (uniquement des batteries humides de 6 V ou 12 V et 20 Ah - 100 Ah).

Ne jamais essayer de charger des piles non rechargeables. Danger d'explosion!

L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3 Consignes générales de sécurité

AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-

respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et entièrement les consignes de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-

ci-joints et veillez à les remettre obligatoirement avec le chargeur à tout utilisateur concerné.

4 Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre chargeur, respectez les passages de texte marqués de ce symbole !

Attention : risque de choc électrique !

Des blocs batteries défaillants NiCd ou NiMH peuvent causer une fuite de liquide corrosif (potasse caustique à 30 %) !

Un bloc batterie défaillant Li-Ion peut causer une fuite de liquide légèrement acide et inflammable !

En cas de fuite d'acide d'accumulateur (provenant des blocs batteries NiCd, NiMH ou Li-Ion) et de contact avec la peau, rincer immédiatement à grande eau. En cas de projection dans les yeux, les laver à l'eau propre et consulter immédiatement un médecin !

Ne pas recharger un bloc batterie entièrement chargé ! Une surcharge immodérée risque d'endommager le bloc batterie et de réduire sa durée de vie !

Ce chargeur doit exclusivement être utilisé à l'intérieur.

Protégez le chargeur contre l'humidité.

Les enfants doivent être mis sous surveillance pour veiller à ce qu'ils ne jouent pas avec l'outil.

Éloignez les enfants du chargeur et de la zone de travail.

Ranger le chargeur à un endroit inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, débrancher immédiatement le cordon d'alimentation.

N'introduisez pas d'objet dans les fentes d'aération du chargeur - risque d'électrocution ou de court-circuit.

N'utilisez jamais de bloc batterie défectueux.

5 Vue d'ensemble

Voir page 3 (à déplier).

1 Logement à batteries 2 Témoin de fonctionnement 3 Témoin de défaut 4 Touche de mode de rafraîchissement 5 Témoin de mode de rafraîchissement

6 Particularités du produit

• Réduction du temps de charge des blocs batteries AIR COOLED jusqu'à 50% à l'état chaud, diminution de la température maximale des batteries pendant le chargement d'env. 10°C.
• Durée de vie des blocs batteries AIR COOLED (principalement NiMH) jusqu'à 50% plus longue.
• ACS 15 Plus : Mode de rafraîchissement pour l'entretien des blocs batteries NiCd et NiMH.
• ACS 15 Plus : L'adaptateur 6.27076 (non compris dans la livraison) permet de charger des batteries de démarrage de véhicule.

7 Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant.

Avant de mettre le chargeur en route, s'assurer que les fentes d'aération sont bien dégagées. Respecter une distance minimale de 5 cm par rapport à tout autre objet.

7.1 Autotest

Brancher le cordon d'alimentation.

ACS 15, AC 30 Plus, AC 30 :

Le témoin de défaut (3) et le témoin de fonctionnement (2) s'allument l'un après l'autre pendant env. 1 seconde, tandis que le ventilateur intégré fonctionne pendant env. 5 secondes.

ACS 15 Plus :

Le témoin de défaut (3), le témoin de fonctionnement (2) et le témoin de mode de rafraîchissement (5) s'allument l'un après l'autre pendant env. 1 seconde, tandis que le ventilateur intégré fonctionne pendant env. 1 seconde.

8.1 Utilisation

Introduire le bloc batterie dans le logement à batteries (1) en le poussant jusqu'au fond. Si nécessaire, il faudra utiliser un adaptateur pour le bloc batterie (accessoire vendu séparément).

La pleine capacité d'un bloc batterie neuf ou inutilisé pendant un certain temps n'est atteinte qu'après plusieurs chargements et déchargements.

Le témoin de fonctionnement (2) clignote.

Remarque : pour afficher le niveau de remplissage des blocs batteries Li-Ion (de 14,4 V et 18 V), retirer tout d'abord le bloc batterie du chargeur et appuyer ensuite sur la touche du bloc batterie.

8.2 Mode entretien

À la fin de l'opération de charge, le chargeur commute automatiquement sur le mode d'entretien.

Le bloc batterie pourra rester dans le chargeur et sera ainsi disponible à tout moment. Par contre, ne pas laisser le bloc batterie dans le chargeur débranché : dans le cas contraire, les éléments de batterie risqueraient de se décharger complètement et de subir des détériorations.

Le témoin de fonctionnement (2) est allumé en fixe.

8.3 Mode de rafraîchissement

Le déchargement naturel des blocs batteries NiCd et NiMH peut faire en sorte que les éléments du bloc batterie aient des états de chargement différents. Il en résulte que la puissance totale du bloc batterie n'est plus disponible pour l'utilisation. Si vous constatez cela, il est possible de rétablir la puissance totale du bloc batterie (compte tenu de son âge) avec le mode de rafraîchissement.

Uniquement pour les blocs batteries NiCd et NiMH - pas pour les blocs batteries Li-Ion et les batteries de démarrage de véhicule. A n'utiliser qu'une fois par mois au maximum par bloc batterie.

1) Introduire le bloc batterie dans le logement à batteries (1) en le poussant jusqu'au fond. Si nécessaire, il faudra utiliser un adaptateur pour le bloc batterie (accessoire vendu séparément). 2) Appuyer sur la touche de mode de rafraîchissement (4) jusqu'à ce que le témoin de mode de rafraîchissement (5) clignote.

Le mode de rafraîchissement s'arrête automatiquement après env. 8 heures (blocs batteries NiMH) ou après env. 12 heures (blocs batteries NiCd).

Le bloc batterie est ensuite entièrement rechargé.

Remarque : le bloc batterie peut à tout moment être retiré du chargeur, ce qui entraîne l'arrêt du mode de rafraîchissement.

La fin du mode de rafraîchissement est signalée par le témoin de fonctionnement (2) allumé en permanence. Le bloc batterie pourra rester dans le chargeur et sera ainsi disponible à tout moment.

8.4 Charger les batteries de

démarrage de véhicule

(uniquement pour ACS 15 Plus)

Convient uniquement pour les batteries humides de 6 V ou 12 V et au moins 20 Ah.

L'adaptateur de chargement 6.27076 (non compris dans la livraison) permet de charger des batteries de démarrage de véhicule. Tenir compte des consignes de sécurité et d'emploi délivrées avec l'adaptateur de chargement.

9.1 Témoin de défaut (3) allumé en fixe

Le bloc batterie ne se recharge pas. Température trop faible/trop basse. Si la température du bloc batterie est située entre 0 °C et 50 °C, l'opération de charge débute automatiquement.

9.2 Témoin de défaut (3) clignote

- Bloc batterie défectueux. Sortir immédiatement le bloc batterie du chargeur.

• Court-circuit entre les contacts de chargement. Vérifier si le logement à batteries contient des corps étrangers.
• Pour les blocs batteries Li-lon (de 14,4 V et 18 V) : la touche a été appuyée pendant le chargement pour afficher le niveau de remplissage. Retirer tout d'abord le bloc batterie du chargeur et appuyer ensuite sur la touche du bloc batterie.

10 Réparations

Les travaux de réparation sur le chargeur ne doivent être effectués que par un spécialiste !

Au cas où le cordon d'alimentation électrique de cet outil serait endommagé, le faire remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Les chargeurs Metabo nécessitant une réparation peuvent être expédiés à l'une des adresses indiquées sur l'avant-dernière page du document. Prière de joindre à l'appareil expédié une description du défaut constaté.

11 Protection de l'environnement

Les emballages Metabo sont recyclables à 100 %. Les chargeurs et accessoires qui sont arrivés en fin de vie contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées.

Ce mode d'emploi est imprimé sur du papier blanchi sans chlore.

Pour les pays européens uniquement : Ne pas jeter les appareils électriques dans les ordures ménagères ! Selon la directive

européenne 2002/96/UE concernant les anciens appareils électriques et électroniques et sa mise en œuvre dans le droit national, les appareils électriques usagés doivent être mis au rebut séparément et être recyclés de manière à protéger l'environnement.

12 Caractéristiques techniques

Voir page 2.

A = Plages de tension des blocs batteries

B = Courant de charge

C = Durée du chargement ^1) en fonction de la capacité du bloc batterie

D = Courant de charge en mode entretien

Suivant la capacité résiduelle et la température des blocs batteries, les durées de chargement réelles peuvent différer des valeurs ci-dessus indiquées.

Sous réserve de modifications allant dans le sens du progrès technique.
