Producttype	Acculader
Merk	Metabo
Model	AC 30 Plus
Ingangsspanning	230 V ~ 50 Hz
Compatible accutypes	NiCd, NiMH, Li-Ion (4,8 V - 18 V)
Laadstroom	Variabel afhankelijk van capaciteit
Hoofdfuncties	Laden, onderhoudsmodus
Zelfcontrole	Ja: indicatielampjes en ventilator worden geactiveerd bij inschakeling
Ingebouwde ventilator	Ja
Veiligheid	Bescherming tegen overlading, kortsluiting, overmatige temperatuur
Onderhoud en reiniging	Reinigen met een droge doek; geen bijtende producten gebruiken
Reparaties	Moeten worden uitgevoerd door een erkend specialist
Milieubescherming	Recyclebaar; niet bij het huisvuil gooien
Gebruik binnenshuis	Ja, uit de buurt van vocht

Veelgestelde vragen - AC 30 Plus METABO

Welke accutypen kan ik laden met de AC 30 Plus?

U kunt accublokken NiCd, NiMH en Li-Ion laden met een spanning tussen 4,8 V en 18 V. Raadpleeg de handleiding voor de exacte capaciteiten.

Kan ik de accu na het laden op de lader laten?

Ja, de lader schakelt automatisch naar de onderhoudsmodus. De accu kan op de lader blijven, maar laat hem niet losgekoppeld om diepe ontlading te voorkomen.

Wat betekent het storingslampje continu branden?

Het continu brandende storingslampje (3) geeft aan dat de accu niet wordt opgeladen vanwege een te lage of te hoge temperatuur. Het laden start automatisch wanneer de temperatuur tussen 0 °C en 50 °C ligt.

Wat betekent het knipperende storingslampje?

Een knipperend storingslampje (3) kan wijzen op een defecte accu, kortsluiting tussen de contacten of, voor Li-Ion accu's, indrukken van de laadniveaumeter tijdens het laden. Verwijder de accu en controleer.

Hoe voer ik de zelftest van de lader uit?

Sluit het netsnoer aan. De storingslampjes (3) en bedrijfslampjes (2) gaan achtereenvolgens branden gedurende ongeveer 1 seconde, en de ingebouwde ventilator werkt ongeveer 5 seconden.

Is de AC 30 Plus lader compatibel met Li-Ion accu's?

Ja, hij is compatibel met Li-Ion accublokken van 7,2 V tot 18 V, met een capaciteit van 1,1 Ah tot 3 Ah (2 tot 7 cellen).

Hoe reinig ik de lader?

Koppel de lader los en reinig hem met een droge doek. Gebruik geen bijtende of schurende producten. Zorg dat er geen voorwerpen in de ventilatieopeningen komen.

Welke ingangsspanning is nodig voor de lader?

De lader werkt op een netspanning van 230 V ~ 50 Hz. Controleer of uw net overeenkomt met de gegevens op het typeplaatje.

Wat te doen bij een defecte lader?

Reparaties moeten worden toevertrouwd aan een erkend specialist. Als het netsnoer beschadigd is, laat het dan vervangen door de fabrikant of een gekwalificeerde vakman.

Hoe bescherm ik het milieu met deze lader?

Gooi de gebruikte lader niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG moet hij apart worden gerecycled. De verpakking is 100% recyclebaar.

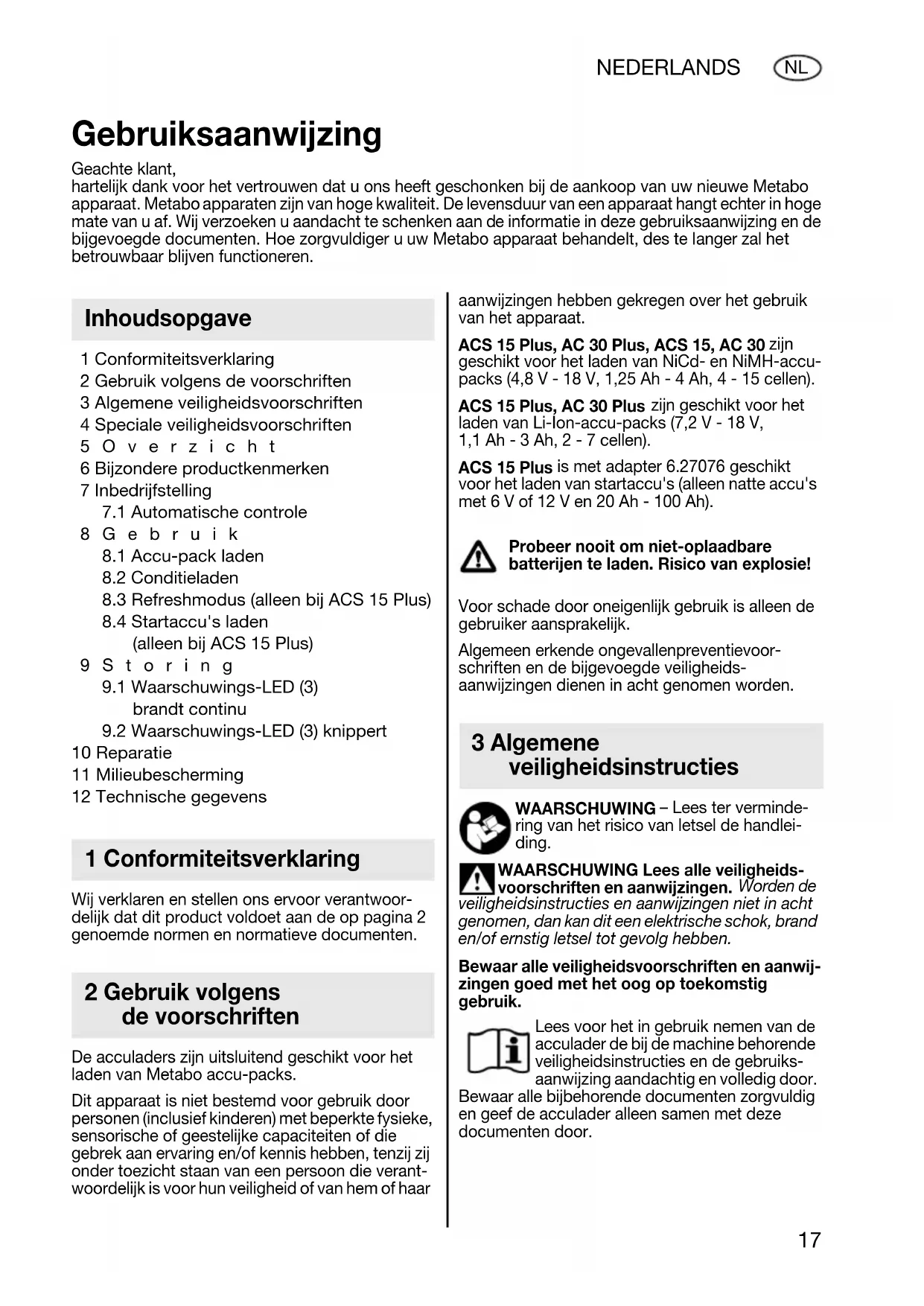

GEBRUIKSAANWIJZING AC 30 Plus METABO

hartelijk dank voor het vertrouwen dat u ons heeft geschonken bij de aankoop van uw nieuwe Metabo apparaat. Metabo apparaten zijn van hoge kwaliteit. De levensduur van een apparaat hangt echter in hoge mate van u af. Wij verzoeken u aandacht te schenken aan de informatie in deze gebruiksaanwijzing en de bijgevoegde documenten. Hoe zorgvuldiger u uw Metabo apparaat behandelt, des te langer zal het betrouwbaar blijven functioneren.

Inhoudsopgave

1 Conformiteitsverklaring
2 Gebruik volgens de voorschriften
3 Algemene veiligheidsvoorschriften
4 Speciale veiligheidsvoorschriften
5 Overzicht
6 Bijzondere productkenmerken
7 Inbedrijfstelling

8.1 Accu-pack laden
8.2 Conditieladen
8.3 Refreshmodus (alleen bij ACS 15 Plus)
8.4 Startaccu's laden (alleen bij ACS 15 Plus)

9 Storing

9.1 Waarschuwings-LED (3)

brandt continu

9.2 Waarschuwings-LED (3) knippert

10 Reparatie
11 Milieubescherming
12 Technische gegevens

1 Conformiteitsverklaring

Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product voldoet aan de op pagina 2 genoemde normen en normatieve documenten.

2 Gebruik volgens de voorschriften

De acculaders zijn uitsluitend geschikt voor het laden van Metabo accu-packs.

Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ACS 15 Plus, AC 30 Plus, ACS 15, AC 30 zijn geschikt voor het laden van NiCd- en NiMH-accupacks (4,8 V - 18 V, 1,25 Ah - 4 Ah, 4 - 15 cellen).

ACS 15 Plus, AC 30 Plus zijn geschikt voor het laden van Li-lon-accu-packs (7,2 V - 18 V, 1,1 Ah - 3 Ah, 2 - 7 cellen).

ACS 15 Plus is met adapter 6.27076 geschikt voor het laden van startaccu's (alleen natte accu's met 6 V of 12 V en 20 Ah - 100 Ah).

Probeer nooit om niet-oplaadbare batterijen te laden. Risico van explosie!

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

Algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheids-aanwijzingen dienen in acht genomen worden.

3 Algemene veiligheidsinstructies

WAARSCHUWING – Lees ter vermindering van het risico van letsel de handleiding.

WAARSCHUWING Lees alle veiligheids- voorschriften en aanwijzingen. Worden de

veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door.

Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4 S p e c i a l e veiligheidsinstructies

Let voor uw veiligheid en die van de acculader op de met dit symbool aangegeven passages!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defecte NiCd- of NiMH-accupacks kan een bijtende vloeistof lopen (30% kaliloog)!

Uit defecte Li-lon-accu-packs kan een licht zure, brandbare vloeistof lopen!

Wanneer er uitgelopen accuvloeistof (uit NiCd-, NiMH- of Li-Ion-accu-packs) met de huid in contact komt, spoel deze dan direct met overvloedig water af. Wanneer er accuvloeistof in uw ogen komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling!

Volledig geladen accu-packs niet opnieuw laden! Overladen schaadt het accu-pack en zorgt voor een kortere levensduur!

Gebruik de acculader alleen binnenshuis!

Bescherm de acculader tegen vocht!

Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Houd kinderen uit de buurt van het oplaadapparaat resp. het werkbereik!

Bewaar uw acculader op een voor kinderen ontoegankelijke plek!

Trek bij rookontwikkeling of brand in de acculader onmiddellijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van het oplaadapparaat - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defecte accu-packs!

5 Overzicht

Zie pagina 3 (uitklappen a.u.b.).

1 Laadschacht
2 Bedrijfs-LED
3 Waarschuwings-LED
4 Refreshmodustoets
5 Refreshmodus-LED

6 Bij zondere producteigenschappen

• Reductie van de laadtijd bij warme AIR COOLED-accu-packs tot 50% en van de maximale accutemperatuur bij het laden van ca. 10°C.
• Verlenging van de levensduur van de AIR COOLED-accu-packs (hoofdzakelijk NiMH) tot 50%.
• ACS 15 Plus: Refreshmodus voor het accu-onderhoud van NiCd- en NiMH-accu-packs.
• ACS 15 Plus: Met adapter 6.27076 (niet bij de levering inbegrepen) kunnen startaccu's worden geladen.

7 Inbedrijfstelling

Controleer voordat de machine in gebruik wordt genomen of de op het typeplaatje aangegeven spanning overeenkomt met de netspanning.

Zorg er voor de ingebruikneming van de acculader voor dat de ventilatiesleuven vrij zijn. Minimale afstand tot andere voorwerpen ong. 5 cm!

Netstekker insteken.

De waarschuwings-LED (3) en de bedrijfs-LED (2) branden opeenvolgend gedurende ca. 1 seconde, de ingebouwde ventilator loopt gedurende ca. 5 seconden.

ACS 15 Plus:

De waarschuwings-LED (3), de bedrijfs-LED (2) en de refreshmodus-LED (5) branden opeenvolgend gedurende ca. 1 seconde, de ingebouwde ventilator loopt gedurende ca. 1 seconden.

8 Gebruik

8.1 Accu-pack laden

Het accu-pack tot de aanslag in de laadschacht (1) steken. Indien nodig, een adapter voor het accu-pack gebruiken (als toebehoren te verkrijgen).

De volledige capaciteit van een nieuwe of langere tijd niet gebruikte accu-pack wordt pas bereikt na meerdere malen laden en ontladen.

De bedrijfs-LED (2) knippert.

Aanwijzing: Om bij Li-lon-accu-packs (met 14.4 V en 18 V) de niveau-indicatie te laten weergeven eerst het accu-pack uit het oplaadapparaat nemen en vervlogens op de toets van het accu-pack drukken.

8.2 Conditieladen

Wanneer het laden is beëindigd, schakelt de acculader automatisch over op conditieladen.

De accu-pack kan in het oplaadapparaat blijven zitten en is zodoende altijd gereed voor gebruik. Het accu-pack echter niet in een oplaadapparaat laten dat niet op het elektriciteitsnet is aangesloten, anders bestaat de mogelijkheid van diepontlading en beschadiging van de accu-cellen.

De bedrijfs-LED (2) brandt continu.

8.3 Refreshmodus (alleen bij ACS 15 Plus)

Bij NiCd- en NiMH-accu-packs kan de natuurlijke zelfontlading van de cellen in het accu-pack ertoe leiden dat ze uiteenlopende oplaadtoestanden aannemen. Dit heeft tot gevolg dat het volle vermogen van het accu-pack bij gebruik niet meer ter beschikking staat. Neemt u dit effect waar, dan kunt u met de refreshmodus het volle vermogen van het accu-pack, in overeenstemming met de levensduur, herstellen.

Alleen voor NiCd- en NiMH-accu-packs - niet voor Li-Ion-accu-packs en startaccu's. Hoogstens eenmaal in de maand per accu-pack gebruiken.

1) Het accu-pack tot de aanslag in de laadschacht (1) steken. Indien nodig, een adapter voor het accu-pack gebruiken (als toebehoren te verkrijgen).

2) Refreshmodustoets (4) indrukken tot de refreshmodus-LED (5) knippert.

De refreshmodus eindigt automatisch na ca. 8 uur (NiMH-accu-packs) resp. na ca. 12 uur (NiCd-accu-packs).

Het accu-pack is dan volledig geladen.

Aanwijzing: Het accu-pack kan op ieder moment uit de acculader worden genomen, waardoor de refreshmodus wordt afgebroken.

Het einde van de refreshmodus wordt door het continu branden van de bedrijfs-LED (2) aangegeven. De accu-pack kan in het oplaadapparaat blijven zitten en is zodoende altijd gereed voor gebruik.

8.4 Startaccu's laden

(alleen bij ACS 15 Plus)

Alleen voor natte accu's met 6 V of 12 V en geschikt voor minstens 20 Ah.

Met oplaadadapter 6.27076 (niet bij de levering inbegrepen) kunnen startaccu's worden geladen. Neem de gebruiks- en veiligheidsvoorschriften in acht die bij de oplaadadapter zijn bijgevoegd.

9 St or ing

9.1 Waarschuwings-LED (3) brandt continu

Accu-pack wordt niet opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het accu-pack tussen 0 °C en 50 °C, dan begint het laden automatisch.

9.2 Waarschuwings-LED (3) knippert

• Accu-pack defect. Accu-pack direct uit de acculader nemen.
• Kortsluiting tussen de laadcontacten. Laadschacht op verontreiniging controleren.
• Bij Li-Ion-accu-packs (met 14.4 V en 18 V): Tijdens het laden is op de toets voor het weergeven van de niveau-indicatie gedrukt. Eerst het accu-pack uit het oplaadapparaat nemen en vervolgens op de toets van het accu-pack drukken.

10 Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Wanneer de elektrische leiding van dit apparaat wordt beschadigd, dient hij ter voorkoming van risico's door de producent, diens klantenservice of een soortgelijke gekwalificeerde persoon te worden vervangen.

Defecte Metabo acculaders kunnen opgestuurd worden naar de adressen die op de voorlaatste pagina staan vermeld. Geef bij opsturen ter reparatie een omschrijving van het vastgestelde defect.

11 Milieubescherming

Metabo verpakkingen zijn 100% recycleerbaar. Afgedankte acculaders en accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd kunnen worden.

Deze gebruiksaanwijzing is op chloorvrij, gebleekt papier gedrukt.

Alleen voor EU-landen: Geef uw elektroge-reedschap nooit met het huisvuil mee! Conform de Europese richtlijn 2002/96/EG

over oude elektrische en elektronische apparaten en de omzetting in de nationale wetgeving dient gebruikt elektrisch gereedschap gescheiden ingezameld en voor hergebruik op milieuvriendelijke wijze aangeboden te worden.

C = laadtijd ^1) afhankelijk van de capaciteit van het accu-pack

D = laadstroom bij conditieladen

1) Afhankelijk van de restcapaciteit en de temperatuur van het accu-pack kunnen de werkelijke laadtijden afwijken van de opgegeven tijden.

Wijzigingen en technische verbeteringen voorbehouden.
