ASC 55 MULTI 8 - Batterijlader METABO - Gratis gebruiksaanwijzing en handleiding

Merk	Metabo
Model	ASC 55 MULTI 8
Producttype	Acculader
Ingangsspanning	230 V ~ (afhankelijk van land)
Ingangsfrequentie	50-60 Hz
Uitgangsspanning	12 V - 36 V
Laadstroom	Tot 4 A (afhankelijk van accu)
Typische laadtijd	30 min tot 3 uur (afhankelijk van capaciteit)
Compatibele accucapaciteit	1,3 Ah - 10 Ah
Aantal Li-ion cellen	3 tot 10 cellen
Accutype	Li-Ion
Functies	Snel laden, onderhoudsmodus, zelftest, ventilatorkoeling
Indicatoren	Controlelampje (groen), waarschuwingslampje (oranje)
Bescherming	Tegen oververhitting, kortsluiting, defecte accu
Wandmontage	Mogelijk (draagvermogen 25 kg)
Voeding	Afneembare netsnoer
Beschermingsklasse	I
Gebruik	Alleen binnenshuis
Afmetingen (ongeveer)	250 x 150 x 100 mm
Gewicht (ongeveer)	1,2 kg
Onderhoud	Reinigen met een droge doek, niet onderdompelen
Reserveonderdelen	Vervangbare voedingskabel
Repareerbaarheid	Alleen reparatie door specialist
Garantie	Raadpleeg de verkoper

Veelgestelde vragen - ASC 55 MULTI 8 METABO

Hoe laad ik een accu op met de Metabo ASC 55 MULTI 8 lader?

Plaats de accu volledig in het schuifcompartiment (2). Het controlelampje (3) knippert om het laden aan te geven. Zodra het laden is voltooid, blijft het lampje branden.

Welke soorten accu's kan ik met deze lader opladen?

De lader is compatibel met Metabo Li-ion accu's van 12 V tot 36 V, met een capaciteit van 1,3 Ah tot 10 Ah en 3 tot 10 cellen. Laad nooit niet-oplaadbare batterijen op.

Wat betekent het dat het oranje waarschuwingslampje continu brandt?

Dit geeft aan dat de accu niet wordt opgeladen omdat de temperatuur te hoog of te laag is. Wacht tot de accu tussen 0 °C en 50 °C is, het laden begint automatisch.

Wat te doen als het waarschuwingslampje knippert?

Dit betekent dat de accu defect is of verkeerd is geplaatst. Verwijder de accu onmiddellijk en controleer de staat ervan. Plaats hem correct tot aan de aanslag.

Kan ik de accu na het laden op de lader laten?

Ja, de lader schakelt automatisch over naar de onderhoudsmodus. De accu blijft operationeel en kan veilig aangesloten blijven.

Is de lader geschikt voor gebruik buitenshuis?

Nee, deze lader mag alleen binnenshuis worden gebruikt, beschermd tegen vocht. Bescherm hem tegen regen en waterspatten.

Hoe maak ik de lader schoon?

Koppel de lader los en reinig hem met een droge doek. Gebruik geen chemicaliën en dompel hem niet onder in water.

Kan de lader aan de muur worden bevestigd?

Ja, gebruik geschikte pluggen en schroeven (bijv. 4 x pluggen 8 mm, 4 x schroeven 5 x 60 mm). De muur moet het gewicht van de lader met accu (ongeveer 25 kg) kunnen dragen.

Wat te doen bij rookontwikkeling of brand?

Koppel onmiddellijk de voedingskabel los. Open de lader niet en neem contact op met een specialist.

Waar kan ik reserveonderdelen vinden of mijn lader laten repareren?

Neem contact op met de Metabo-vertegenwoordiger. De adressen zijn beschikbaar op www.metabo.com. Voer zelf geen reparaties uit.

GEBRUIKSAANWIJZING ASC 55 MULTI 8 METABO

nl Oorspronkelijke gebruiksaanwijzing 13

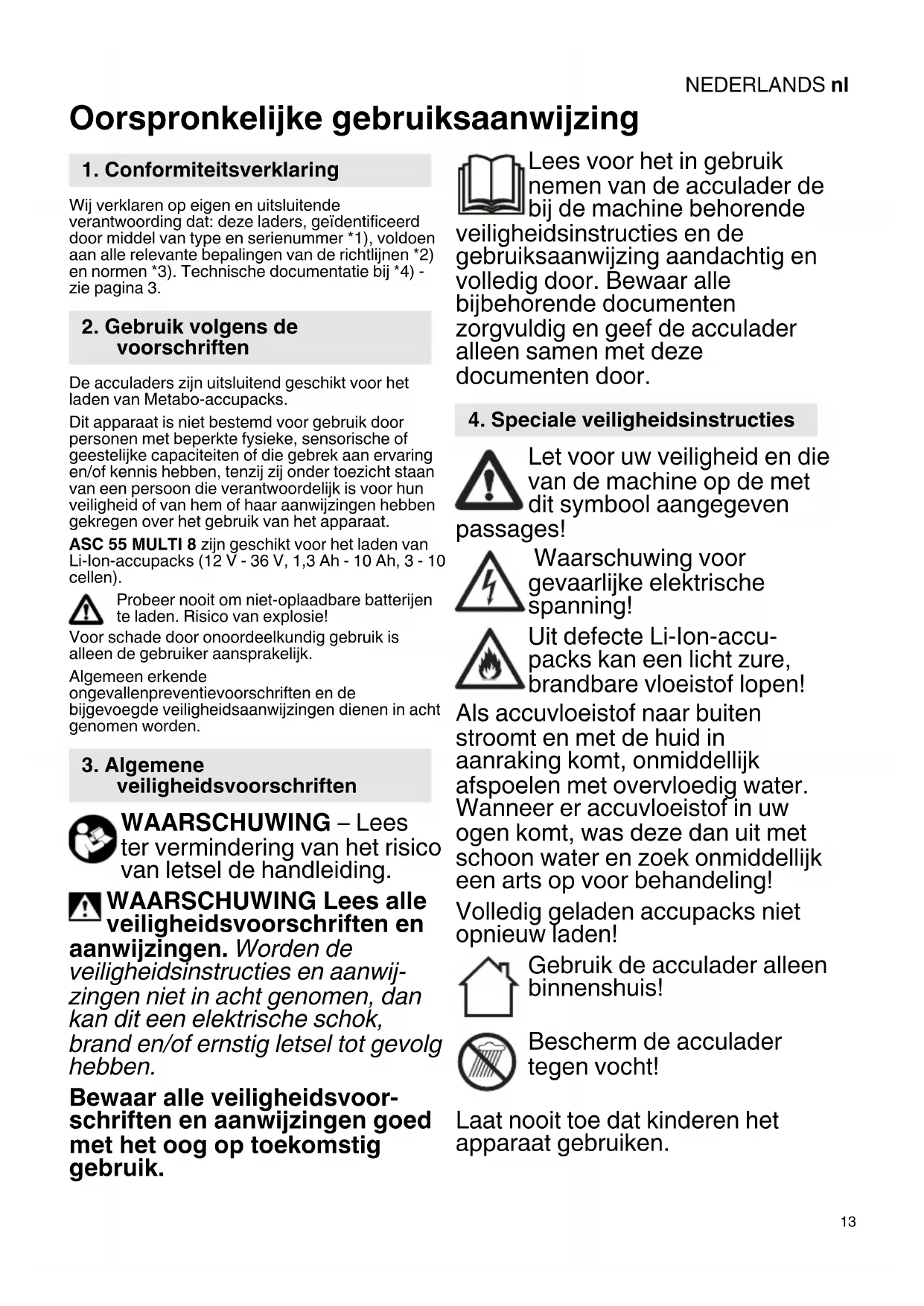

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording dat: deze laders, geïdentificeerd door middel van type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) -zie pagina 3.

2. Gebruik volgens de voorschriften

De acculaders zijn uitsluitend geschikt voor het laden van Metabo-occupacks.

Dit apparaat is niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 55 MULTI 8 zijn geschikt voor het laden van Li-Ion-occupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

Probeer nooit om niet-oplaadbare batterijen te laden. Risico van explosie!

Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk.

Algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen dienen in acht genomen worden.

3. Algemene veiligheidsvoorschriften

WAARSCHUWING – Lees ter vermindering van het risico van letsel de handleiding.

WAARSCHUWING Lees alle veiligheidsvoorschriften en hwijzingen. Worden de veiligheidsinstructies en aanwij- zingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uw veiligheid en die van de machine op de met dit symbool aangegeven ges!

passages!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defecte Li-Ion-accu- packs kan een licht zure, brandbare vloeistof lopen!

Als accuvloeistof naar buiten stroomt en met de huid in aanraking komt, onmiddellijk afspoelen met overvloedig water. Wanneer er accuvloeistof in uw ogen komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling!

Volledig geladen accupacks niet opnieuw laden!

Gebruik de acculader alleen binnenshuis!

Bescherm de acculader tegen vocht!

Laat nooit toe dat kinderen het apparaat gebruiken.

NEDERLANDSnl

Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zij niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkbereik!

Bewaar de acculader op een voor kinderen ontoegankelijke plek!

Trek bij rookontwikkeling of brand in de acculader onmiddellijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defecte accupacks!

Laad in omgevingen met een hoge metaalstofbelasting geen accupacks met AIR COOLED-laders (ASC 55 MULTI 8).

5. Overzicht

Zie pagina 2.

1 Accupack (niet bij de leveringsomvang inbegrepen)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led
5 Afneembaar stroomkabel
6 Tuimelschakelaar

6. Inbedrijfstelling

Controleer voordat de machine in gebruik wordt genomen of de op het typeplaatje aangegeven spanning overeenkomt met de netspanning.

Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beïnvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30 mA.

Zorg er voor de ingebruikneming van de acculader voor dat de ventilatiesleuven vrij zijn.Minimale afstand tot andere voorwerpen ong. 5 cm!

6.1 Zelftest

Na het plaatsen van de stekker gaan de waarschuwings-led (4) en de bedrijfsindicator (3) eventjes aan en draait de geïnstalleerde ventilator enkele seconden lang.

6.2 Aan een muur bevestigen

Indien de acculader aan een muur moet worden bevestigd, dient deze geschikt te zijn voor het gewicht van de acculader inclusief accupack (ca. 25 kg in totaal).

Gebruik geschikt bevestigingsmateriaal.

7. Gebruik

7.1 Accupack laden

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

De bedrijfs-LED (3) knippert.

Aanwijzing: Om bij Li-Ion-occupacks (met 12 V, 18 V en 36 V) de laadtoestand te laten weergeven eerst het accupack uit de acculader halen en vervolgens op de toets van het accupack drukken.

7.2 Conditieladen

Wanneer het laden is beëindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende altijd gereed voor gebruik.

De bedrijfs-LED (3) brandt continu.

8. Storing

8.1 Waarschuwings-LED (4) brandt continu

Accupack wordt niet opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het accupack tussen 0 °C en 50 °C, dan begint het laden automatisch.

8.2 Waarschuwings-LED (4) knippert

• Accupack defect. Accupack direct uit de acculader nemen.
• Accupack is niet goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Wanneer de elektrische leiding van dit apparaat wordt beschadigd, dient hij ter voorkoming van risico's door de producent, diens klantenservice of een soortgelijke gekwalificeerde persoon te worden vervangen.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service

Alleen voor EU-landen: Geef uw elektro-gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

^1) Afhankelijk van de restcapaciteit en de temperatuur van het accupack kunnen de werkelijke laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het laden: 0 °C tot 40 °C.

Wijzigingen en technische verbeteringen voorbehouden.

Machine van beveiligingsklasse I

\~ Wisselstroom
