ASC 55 MULTI 8 - Paristolaturi METABO - Ilmainen käyttöohje ja opas

Merkki	Metabo
Malli	ASC 55 MULTI 8
Tuotetyyppi	Akkulaturi
Syöttöjännite	230 V ~ (maasta riippuen)
Syöttötaajuus	50-60 Hz
Lähtöjännite	12 V - 36 V
Latausvirta	Enintään 4 A (akkutyypistä riippuen)
Tyypillinen latausaika	30 min - 3 h (kapasiteetista riippuen)
Yhteensopiva akkukapasiteetti	1,3 Ah - 10 Ah
Li-Ion-kennojen lukumäärä	3-10 kennoa
Akkutyyppi	Li-Ion
Toiminnot	Pikalataus, ylläpitotila, itsetestaus, tuulettimella jäähdytys
Merkkivalot	Ohjausmerkkivalo (vihreä), varoitusmerkkivalo (oranssi)
Suojaus	Ylikuumenemissuoja, oikosulkusuoja, viallisen akun tunnistus
Seinäkiinnitys	Mahdollinen (kannattaa 25 kg)
Virtalähde	Irrotettava verkkokaapeli
Suojausluokka	I
Käyttö	Vain sisäkäyttöön
Mitat (noin)	250 x 150 x 100 mm
Paino (noin)	1,2 kg
Huolto	Puhdista kuivalla liinalla, älä upota veteen
Varaosat	Vaihdettava virtakaapeli
Korjattavuus	Vain ammattilaisen korjattavissa
Takuu	Kysy jälleenmyyjältä

Usein kysytyt kysymykset - ASC 55 MULTI 8 METABO

Kuinka ladata akku Metabo ASC 55 MULTI 8 -laturilla?

Työnnä akku kokonaan liukuvaan pidikkeeseen (2). Ohjausmerkkivalo (3) vilkkuu ilmaisten latauksen. Latauksen päätyttyä merkkivalo palaa jatkuvasti.

Minkä tyyppisiä akkuja voin ladata tällä laturilla?

Laturi on yhteensopiva Metabo Li-Ion -akkujen kanssa, jännitealue 12 V - 36 V, kapasiteetti 1,3 Ah - 10 Ah ja 3-10 kennoa. Älä koskaan lataa kertakäyttöparistoja.

Mitä tarkoittaa jatkuvasti palava oranssi varoitusmerkkivalo?

Se ilmaisee, että akkua ei ladata, koska sen lämpötila on liian korkea tai liian matala. Odota, kunnes akun lämpötila on 0 °C - 50 °C, lataus alkaa automaattisesti.

Mitä tehdä, jos varoitusmerkkivalo vilkkuu?

Se tarkoittaa, että akku on viallinen tai väärin asetettu. Poista akku välittömästi ja tarkista sen kunto. Aseta se oikein paikalleen pohjaan asti.

Voinko jättää akun laturiin latauksen jälkeen?

Kyllä, laturi siirtyy automaattisesti ylläpitotilaan. Akku pysyy toimintakuntoisena ja voi olla turvallisesti kytkettynä.

Sopii laturi ulkokäyttöön?

Ei, tätä laturia saa käyttää vain sisätiloissa, suojassa kosteudelta. Suojaa se sateelta ja vesiroiskeilta.

Kuinka puhdistaa laturi?

Irrota laturi pistorasiasta ja puhdista se kuivalla liinalla. Älä käytä kemikaaleja äläkä upota sitä veteen.

Voiko laturin kiinnittää seinään?

Kyllä, käytä sopivia tulppia ja ruuveja (esim. 4 x 8 mm tulpat, 4 x 5 x 60 mm ruuvit). Seinän on kestettävä laturin ja akun paino (noin 25 kg).

Mitä tehdä, jos havaitaan savua tai tulta?

Irrota heti virtajohto. Älä avaa laturia ja ota yhteys ammattilaiseen.

Mistä löydän varaosia tai saan laturini korjattua?

Ota yhteys Metabo-edustajaan. Osoitteet löytyvät osoitteesta www.metabo.com. Älä suorita korjauksia itse.

KÄYTTÖOHJE ASC 55 MULTI 8 METABO

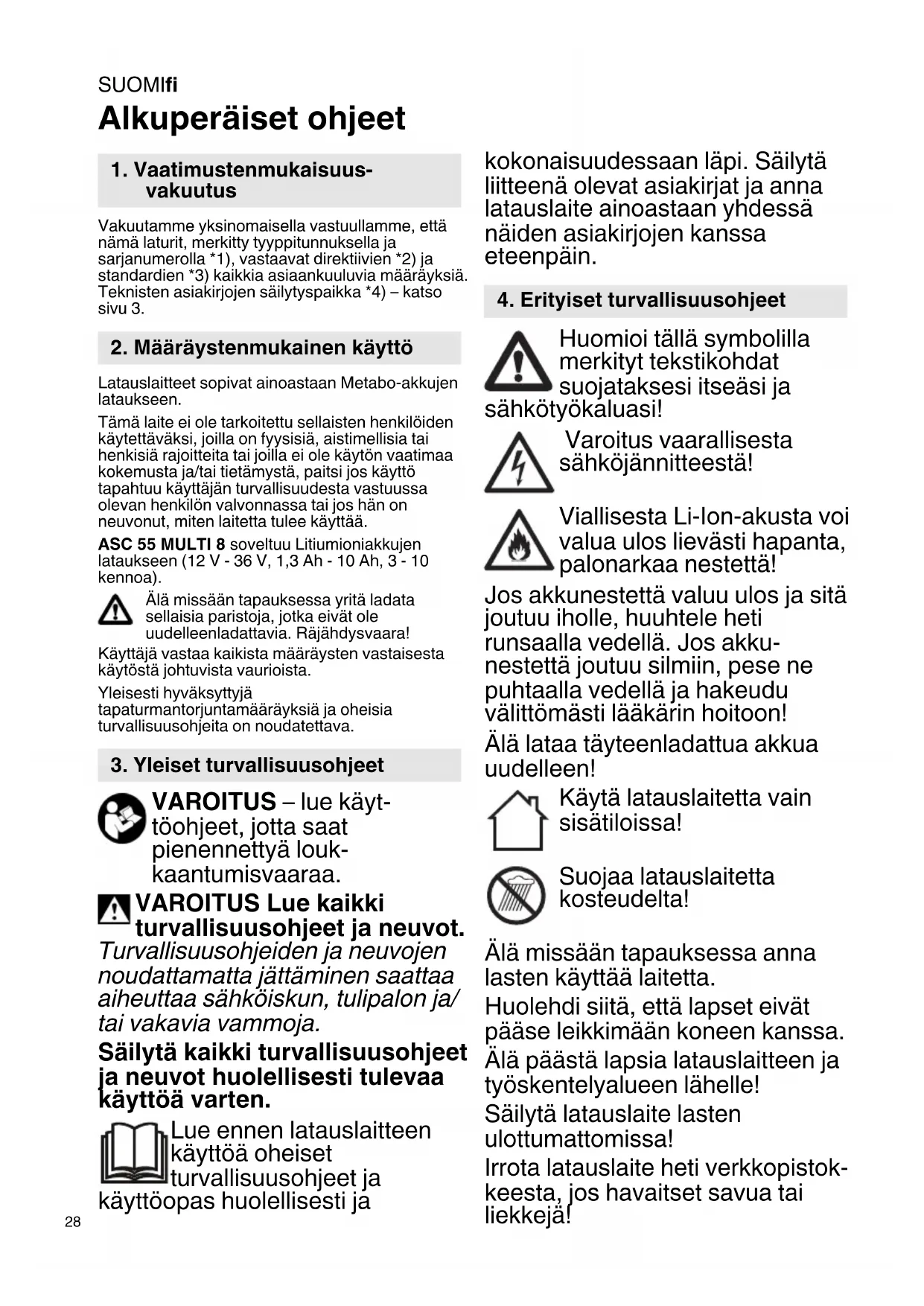

fi Alkuperäiset ohjeet 28

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä laturit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Teknisten asiakirjojen säilytyspaikka *4) – katso sivu 3.

2. Määräystenmukainen käyttö

Latauslaitteet sopivat ainoastaan Metabo-akkujen lataukseen.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietämystä, paitsi jos käyttö tapahtuu käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

ASC 55 MULTI 8 soveltuu Litiumioniakkujen lataukseen (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 kennoa).

Älä missään tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenladattavia. Räjähdysvaara!

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS – lue käyt- töohjeet, jotta saat pienennettyä louk- kaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot.

Turvallisuusohjeiden ja neuvojen noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Lue ennen latauslaitteen käyttöä oheiset turvallisuusohjeet ja

käyttöopas huolellisesti ja

kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna latauslaite ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökáluasi!

Varoitus vaarallisesta sähköjännitteestä!

Viallisesta Li-lon-akusta voi valua ulos lievästi hapanta, palonarkaa nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akku-nestettä joutuu silmiin, pese ne puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

Älä lataa täyteenladattua akkua uudelleen!

Käytä latauslaitetta vain sisätiloissa!

Suojaa latauslaitetta kosteudelta!

Älä missään tapauksessa anna lasten käyttää laitetta.

Huolehdi siitä, että lapset eivät pääse leikkimään koneen kanssa.

Älä päästä lapsia latauslaitteen ja työskentelyalueen lähelle!

Säilytä latauslaite lasten ulottumattomissa!

Irrota latauslaite heti verkkopistokkeesta, jos havaitset savua tai liekkejä!

Älä laita mitään esineitä latauslaitteen tuuletusrakoihin - sähköiskun tai oikosulun vaara! Älä käytä viallisia akkuja! Tiloissa, joissa on paljon metallipölyä, ei saa ladata akkuja AIR COOLED-latureilla (ASC 55 MULTI 8).

5. Yleiskuva

Katso sivu 2.

1 Akku (ei sisälly toimitukseen)
2 Latausaukko
3 Toiminnan merkkivalo
4 Varoitusvalo
5 Irrotettava verkkojohto
6 Keinukytkin

6. Käyttöönotto

Ennen käyttöönottoa on verrattava, vastaako konekilvessä ilmoitettu verkkojännite ja verkkotaajuus paikallisen sähköverkon arvoja.

Tämänkaltaiset tasavirtaa muodostavat laitteet voisivat aiheuttaa häiriöitä yksinkertaiselle vikavirta-suojakytkimelle. Käytä tyypin F tai sitä parempaa kytkintä, jonka laukaisuvirta on enintään 30 mA.

Varmista ennen latauslaitteen käyttöönottoa, että tuuletusraot ovat vapaana. Vähimmäisetäisyys muihin esineisiin väh. 5 cm!

6.1 Itsetesti

Verkkopistokkeen kytkemisen jälkeen varoitusvalo (4) ja käyttövalo (3) syttyvät lyhyesti ja asennettu tuuletin pyörii muutamia sekunteja.

6.2 Kiinnitys seinään

Jos latauslaite halutaan kiinnittää seinään, kiinnitys on tehtävä siten, että se pystyy luotettavasti kantamaan latauslaitteen ja akun painon (yhteensä noin 25 kg).

Käytä soveltuvia kiinnitystarvikkeita.

7. Käyttö

7.1 Akun lataaminen

Työnnä akku kokonaan vasteeseen asti latausaukkoon (2).

Toiminnan merkkivalo (3) vilkkuu.

Ohje: Kun haluat nähdä Li-Ion-akkujen (12 V, 18 V ja 36 V) varaustilan, ota ensiksi akku pois latauslaitteesta ja paina sitten akun painiketta.

7.2 Ylläpitolataus

Kun lataus on päättynyt, latauslaite kytkeytyy automaattisesti ylläpitolataukselle.

Akku voidaan jättää latauslaitteeseen, jolloin se on aina käyttövalmis.

Toiminnan merkkivalo (3) palaa jatkuvasti.

8. Häiriö

8.1 Varoitusvalo (4) palaa jatkuvasti

Akku ei lataannu. Lämpötila liian korkea / liian matala. Kun akun lämpötila on 0 °C ja 50 °C välillä, lataus alkaa automaattisesti.

8.2 Varoitusvalo (4) vilkkuu

• Akku viallinen. Ota akku välittömästi pois latauslaitteesta.
• Akkua ei ole työnnetty oikein latausaukkoon (2). Katso luku 7.1.

9. Korjaus

Latauslaitteen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos tämän laitteen verkkoliitäntäjohto vaurioituu, se täytyy turvallisuussyistä korvata uudella. Vaihdon saa suorittaa vain valmistaja, valmistajan huoltopalvelu tai vastaava valtuutettu ammattihenkilö.

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

10. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteen mukana! Käytettyjä sähköja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja maakohtaisten lakimääräysten mukaan käytöstä poistetut sähkötyökalut on kerättävä erikseen talteen ja vietävä ympäristöä säästävään kierrätykseen.

11. Tekniset tiedot

Katso sivu 3.

U = akun jännitealueet

C = akun kapasiteetti

l_C = latausvirta t = latausaika 1)

1) Jäännöskapasiteetista ja akun lämpötilasta riippuen todelliset latausajat voivat poiketa annetuista tiedoista.

Suositeltu ympäristön lämpötila ladattaessa: 0 °C ... 40 °C.

Pidämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia.

Suojausluokan I kone

\~ Vaihtovirta
