ASC 145 - Paristolaturi METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkulaturi
Tuotemerkki	Metabo
Malli	ASC 145
Yhteensopivat akut	Li-Ion 12V-36V, 1.3Ah-10Ah, 3-10 kennoa
Virtalähde	Verkkovirta (tarkista jännite/taajuus tyyppikilvestä)
Suositeltu latauslämpötila	0°C – 40°C
Päätoiminnot	Automaattilataus, ylläpitotila, käynnistystesti
Merkkivalot	Ohjausvalo (vihreä): vilkkuu latauksen aikana, palaa tasaisena ylläpitotilassa; Varoitusvalo (punainen): vika
Suojaukset	Ylikuumenemissuoja, oikosulkusuoja, väärän napaisuuden suoja, viallisen akun tunnistus
Ilmanvaihto	Sisäänrakennettu tuuletin (toimii 5 s virran kytkennän jälkeen)
Käyttö	Vain sisäkäyttöön
Suojausluokka	II (kaksoiseristys)
Vähimmäisturvaetäisyys	5 cm laturin ympärillä
Huolto	Puhdista kuivalla liinalla; pidä ilmanvaihtoaukot vapaina
Korjaukset	Vain ammattilaisen suoritettavaksi; ota yhteys Metabo-huoltoon
Varaosat	Alkuperäinen Metabo-virtajohto
Ympäristö	Ei saa hävittää kotitalousjätteen mukana; kierrätä ongelmajätteen keräyspisteessä

Usein kysytyt kysymykset - ASC 145 METABO

Minkä tyyppisiä akkuja voin ladata ASC 145:llä?

ASC 145 -laturi sopii Metabon ja CAS-järjestelmän alkuperäisten Li-Ion-akkujen lataamiseen, joiden jännite on 12 V – 36 V, kapasiteetti 1,3 Ah – 10 Ah ja kennomäärä 3 – 10 kennoa.

Miten tiedän, että akku on täysin ladattu?

Kun akku on ladattu, ohjausvalo (3) palaa tasaisena. Laturi siirtyy automaattisesti ylläpitotilaan pitääkseen akun täydessä varauksessa.

Mitä teen, jos punainen varoitusvalo vilkkuu?

Varoitusvalon (4) vilkkuminen tarkoittaa viallista akkua tai väärin asetettua akkua. Poista akku heti laturista ja tarkista sen kunto. Jos se on viallinen, älä käytä sitä uudelleen.

Voinko ladata ei-ladattavia paristoja?

Ei, älä koskaan yritä ladata ei-ladattavia paristoja (NiCd, alkaliparistot jne.). Se aiheuttaa räjähdysvaaran ja voi vahingoittaa laturia.

Voinko jättää akun laturiin latauksen jälkeen?

Kyllä, laturi siirtyy automaattisesti ylläpitotilaan latauksen päätyttyä. Akku voi jäädä kytketyksi ilman riskiä ja on aina käyttövalmis.

Miten puhdistan laturin?

Irrota laturi ensin verkkovirrasta. Puhdista se kuivalla ja puhtaalla liinalla. Varmista, että ilmanvaihtoaukot ovat puhtaat pölystä. Älä käytä nesteitä tai suihkeita.

Sopiiko laturi ulkokäyttöön?

Ei, laturi on tarkoitettu vain sisäkäyttöön. Suojaa sitä kosteudelta äläkä altista sitä sateelle tai lumelle.

Mitä teen, jos virtajohto vaurioituu?

Jos virtajohto on vaurioitunut, se on vaihdettava valmistajan, sen huoltopalvelun tai vastaavan pätevän henkilön toimesta sähköiskujen välttämiseksi.

Onko tämä laturi yhteensopiva CAS-järjestelmän kanssa?

Kyllä, ASC 145 -laturi on yhteensopiva kaikkien Cordless Alliance System (CAS) -akkujen sekä alkuperäisten Metabo-akkujen kanssa.

Mikä on ihanteellinen lämpötila akun lataamiseen?

Suositeltu ympäristön lämpötila lataukselle on 0°C – 40°C. Jos akku on liian kuuma tai kylmä, varoitusvalo syttyy tasaisena, ja lataus alkaa vasta kun lämpötila on palautunut tälle alueelle.

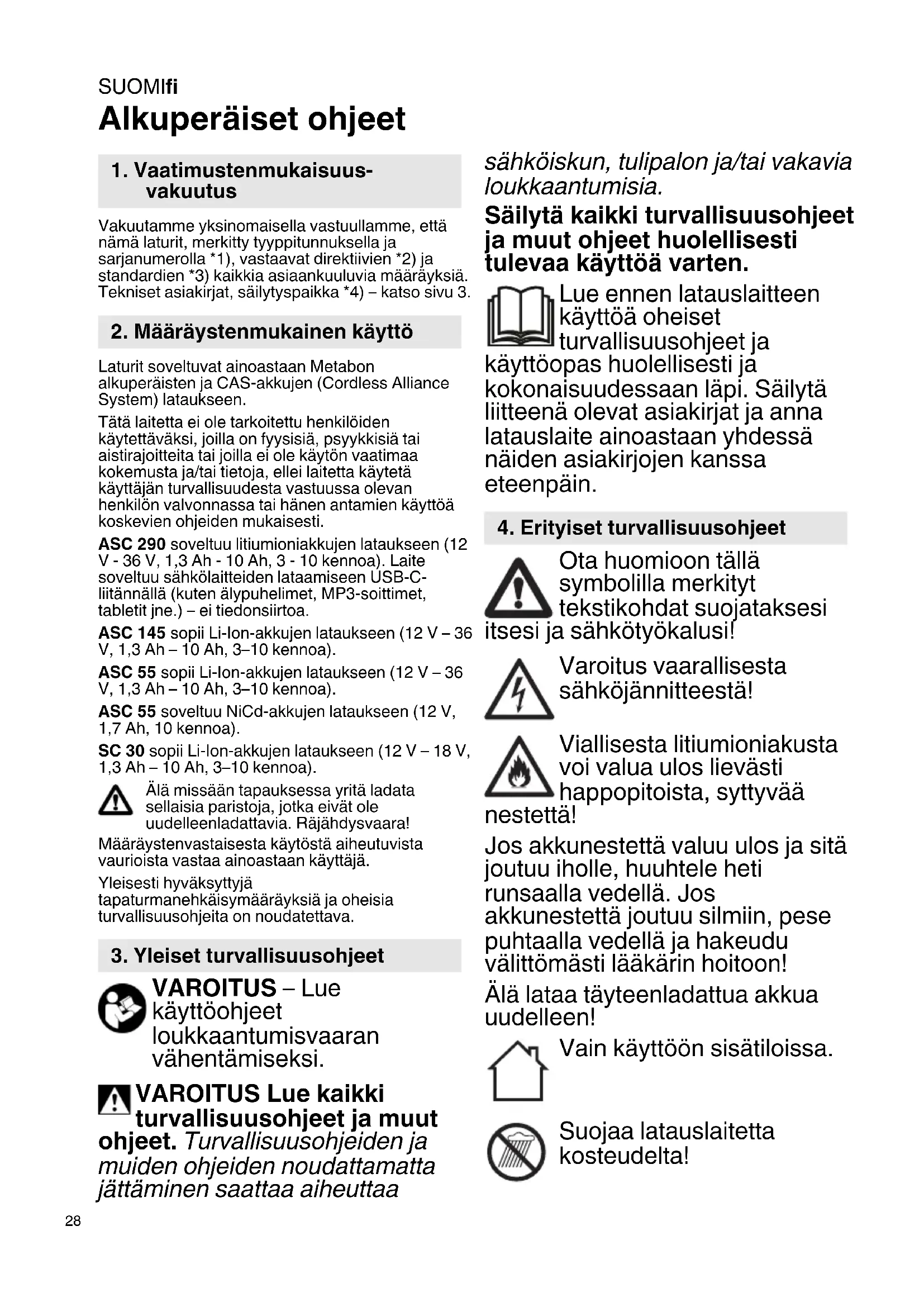

KÄYTTÖOHJE ASC 145 METABO

fi Alkuperäiset ohjeet 28

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä laturit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.

2. Määräystenmukainen käyttö

Laturit soveltuvat ainoastaan Metabon alkuperäisten ja CAS-akkujen (Cordless Alliance System) lataukseen.

Tätä laitetta ei ole tarkoitettu henkilöiden käytettäväksi, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, ellei laitetta käytetä käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai hänen antamien käyttöä koskevien ohjeiden mukaisesti.

ASC 290 soveltuu litiumioniakkujen lataukseen (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 kennoa). Laite soveltuu sähkölaitteiden lataamiseen USB-C-liitännällä (kuten älypuhelimet, MP3-soittimet, tabletit jne.) – ei tiedonsiirtoa.

ASC 145 sopii Li-Ion-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 55 sopii Li-Ion-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 55 soveltuu NiCd-akkujen lataukseen (12 V, 1,7 Ah, 10 kennoa).

SC 30 sopii Li-lon-akkujen lataukseen (12 V – 18 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

Älä missään tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenladattavia. Räjähdysvaara!

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmanehkäisymääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS – Lue

käyttöohjeet loukkaantumisvaaran vähentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut

ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa

sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten.

Lue ennen latauslaitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna latauslaite ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi a sähkötyökalusi!

Varoitus vaarallisesta sähköjännitteestä!

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, syttyvää

nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon! Älä lataa täyteenladattua akkua uudelleen!

Vain käyttöön sisätiloissa.

Suojaa latauslaitetta kosteudelta!

Älä missään tapauksessa anna lasten käyttää laitetta.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.

Älä päästä lapsia latauslaitteen tai työskentelyalueen lähelle!

Säilytä latauslaitettasi siten, että lapset eivät pääse siihen käsiksi!

Irrota latauslaite heti verkkopistokkeesta, jos savua tai liekkejå esiintyy!

Älä laita mitään esineitä latauslaitteen tuuletusrakoihin - sähköiskun tai oikosulun vaara!

Älä käytä viallisia akkuja!

Älä lataa akkuja AIR COOLED - latureilla tiloissa, joissa on korkea metallipölypitoisuus.

ASC 290: Käytä vain alkuperäistä Metabon verkkokaapelia.

5. Yleiskuva

Katso sivu 2. Kuvat ovat esimerkkeinä kaikille laitteille.

1 Akku (ei sisälly toimitukseen)

2 Latausaukko

3 Toiminnan merkkivalo

4 Varoitusvalo

5 Lataustilan osoitin *

6 USB-suojus *

7 USB-C-liitäntä *

8 LED-valo (USB-C-liitännässä syöttöjännite) *

* mallin mukaan

6. Käyttöönotto

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Tämänkaltaiset tasavirtaa muodostavat laitteet voisivat aiheuttaa häiriöitä yksinkertaiselle vikavirtasuojakytkimelle. Käytä tyypin F tai sitä parempaa kytkintä, jonka laukaisuvirta on enintään 30 mA.

Varmista ennen latauslaitteen käyttöönottoa, että tuuletusaukot ovat vapaina. Vähimmäisetäisyys muihin esineisiin väh. 5 cm!

6.1 Itsetesti

Asenna verkkopistoke verkkovirtaan.

Varoitusvalo (4) ja toiminnan merkkivalo (3) palavat perätysten n. 1 sekunnin ajan, integroitu tuuletin käy n. 5 sekunnin ajan.

7. Käyttö

7.1 Akun lataaminen

Työnnä akku kokonaan vasteeseen asti latausaukkoon (2).

Toiminnan merkkivalo (3) vilkkuu.

Ohje: Kun haluat nähdä Li-lon-akkujen varaustilan, ota ensin akku pois latauslaitteesta ja paina sitten akun painiketta.

7.2 Säilytyslataus

Kun lataus on päättynyt, latauslaite kytkeytyy automaattisesti ylläpitolataukselle.

Akku voidaan jättää latauslaitteeseen, jolloin se on aina käyttövalmis.

Toiminnan merkkivalo (3) palaa jatkuvasti.

7.3 Vain ASC 290: USB-laitteen lataus

Liitä vain sellaisia USB-laitteita, jotka ovat USB-standardin kanssa yhteensopivia. Jos ta käytetään yhteensopimattomien laitteiden sa, se voi aiheuttaa virhetoimintoja, vaurioita ja kaantumisia.

Avaa suojus (6) ja liitä USB-laite sopivalla johdolla USB-C-liitäntään (7). Laite latautuu.

USB-C-liitäntään (7) syötetään ainoastaan jännite (LED-valo (8) palaa), kun akkua ei ladata.

Kun akku ja USB-laite ovat samanaikaisesti liitettyinä, USB-lataus käynnistyy automaattisesti akun latauksen jälkeen.

8. Häiriö

8.1 Varoitusvalo (4) palaa jatkuvasti

Akku ei lataannu. Lämpötila liian korkea / liian matala. Kun akun lämpötila on 0 °C ja 50 °C välillä, lataus alkaa automaattisesti.

ASC 290: Varoitusvalo (4) palaa jatkuvasti ja lataustilan osoitin (5) vilkkuu: laturin lämpötila korkea, akkua ladataan vähennetyllä latausteholla.

8.2 Varoitusvalo (4) vilkkuu

- Akku viallinen. Ota akku välittömästi pois latauslaitteesta.

SUOMIfi

• Akkua ei ole työnnetty oikein latausaukkoon (2). Katso luku 7.1.
• ASC 290: Varoitusvalo (4) vilkkuu ja lataustilan osoitin (5) on sammunut: akkua ei ladata, latauslaitteen lämpötila liian korkea.

9. Korjaus

Latauslaitteen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos tämän laitteen verkkoliitäntäjohto vaurioituu, valmistajan, valmistajan huoltopalvelun tai vastaavan valtuutetun henkilön on vaihdettava se vaaratilanteiden välttämiseksi.

Korjausta tarvitsevien Metabo-latauslaitteiden yhteydessä käänny Metabo-edustajan puoleen. Katso osoitteet osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa www.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

11. Tekniset tiedot

Katso sivua 3.

U = akun jännitealueet

C = akun kapasiteetti

l_C = latausvirta t = latausaika 1)

USB = jännite ja USB-C-liitännän maks. latausvirta

1) Esimerkinomaisesti valitun akun latausaika. Jäännöskapasiteetista ja akun lämpötilasta määräytyen todelliset latausajat voivat poiketa annetuista tiedoista.

Suositeltu ympäristön lämpötila ladattaessa: 0 °C ... 40 °C.

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

Suojausluokan II laite

\~ Vaihtovirta

1 Aku (ei kuulu tarnekomplekti)

2 Lükandalus

3 Töönäidik

4 Hoiatusnäidik

* olenevalt mudelist
