ASC 145 - Patareide laadija METABO - Tasuta kasutusjuhend

Toote tüüp	Akulaadija
Kaubamärk	Metabo
Mudel	ASC 145
Ühilduvad akud	Li-Ion 12V-36V, 1.3Ah-10Ah, 3-10 elementi
Toiteallikas	Võrk (kontrollige pinge/sagedus andmesildil)
Soovitatav laadimistemperatuur	0°C kuni 40°C
Peamised funktsioonid	Automaatne laadimine, hooldusrežiim, käivitusautomaattest
Valgusindikaatorid	Juhtimisindikaator (roheline): laadimisel vilgub, hooldusrežiimil põleb pidevalt; Hoiatusindikaator (punane): rike
Kaitse	Ülekuumenemise, lühise, vastupidise polaarsuse, vigase aku eest
Ventilatsioon	Sisseehitatud ventilaator (töötab sisselülitamisel 5s)
Kasutus	Ainult siseruumides
Kaiteklass	II (topeltisolatsioon)
Minimaalne ohutuskujus	5 cm laadija ümber
Hooldus	Puhastage kuiva lapiga; hoidke ventilatsiooniavad vabad
Remont	Ainult spetsialistile; võtke ühendust Metabo klienditeenindusega
Varuosad	Originaal Metabo toitejuhe
Keskkond	Ärge visake olmejäätmete hulka; ringlussevõtuks viige jäätmejaama

Korduma kippuvad küsimused - ASC 145 METABO

Milliseid akusid saan ASC 145-ga laadida?

Laadija ASC 145 sobib originaalsete Metabo ja CAS-süsteemi Li-Ion akude laadimiseks pingega 12 V kuni 36 V, mahutavusega 1,3 Ah kuni 10 Ah ja 3 kuni 10 elemendiga.

Kuidas teada, kas aku on täielikult laetud?

Juhtimisindikaator (3) süttib pidevalt, kui aku on laetud. Laadija lülitub seejärel automaatselt hooldusrežiimi, et hoida akut täismahutavuses.

Mida teha, kui punane hoiatusindikaator vilgub?

Hoiatusindikaatori (4) vilkumine viitab vigasele akule või valele sisestamisele. Eemaldage aku kohe laadijast ja kontrollige selle seisukorda. Kui see on vigane, ärge seda uuesti kasutage.

Kas ma saan laadida mittelaetavaid patareisid?

Ei, ärge kunagi proovige laadida mittelaetavaid patareisid (NiCd, leelispatareid jne). See kujutab endast plahvatusohtu ja võib laadijat kahjustada.

Kas ma võin aku pärast laadimist laadijasse jätta?

Jah, laadija lülitub pärast laadimise lõppu automaatselt hooldusrežiimi. Aku võib ohutult ühendatuks jääda ja on alati kasutusvalmis.

Kuidas laadijat puhastada?

Esmalt ühendage laadija vooluvõrgust lahti. Puhastage seda puhta ja kuiva lapiga. Veenduge, et õhutusavad oleksid tolmuvabad. Ärge kasutage vedelikke ega pihusid.

Kas laadija sobib välitingimustes kasutamiseks?

Ei, laadija on mõeldud ainult siseruumides kasutamiseks. Kaitske seda niiskuse eest ja ärge jätke vihma või lume kätte.

Mida teha, kui toitejuhe on kahjustatud?

Kui toitejuhe on kahjustatud, peab selle asendama tootja, tema klienditeenindus või samaväärse kvalifikatsiooniga isik elektrilise ohu vältimiseks.

Kas see laadija ühildub CAS-süsteemiga?

Jah, laadija ASC 145 ühildub kõigi Cordless Alliance System (CAS) akudega ja ka originaalsete Metabo akudega.

Milline on ideaalne temperatuur aku laadimiseks?

Soovitatav ümbritseva õhu temperatuur laadimiseks on 0°C kuni 40°C. Kui aku on liiga kuum või liiga külm, süttib hoiatusindikaator pidevalt ja laadimine algab alles siis, kui temperatuur on sellesse vahemikku naasnud.

KASUTUSJUHEND ASC 145 METABO

et Algupärane kasutusjuhend 66

It Originali instrukcija 69

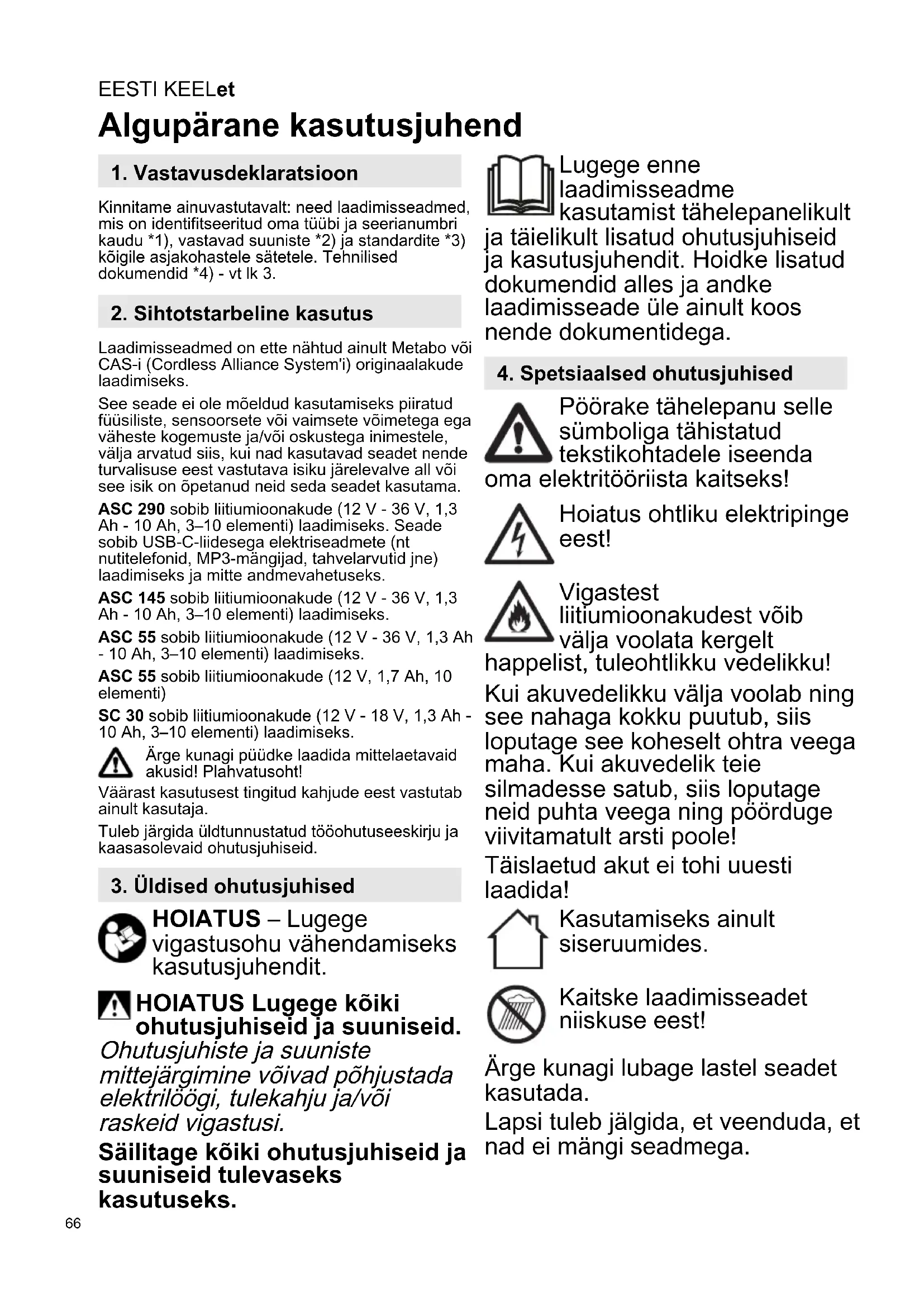

Algupärane kasutusjuhend

1. Vastavusdeklaratsioon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud oma tüübi ja seerianumbri kaudu *1), vastavad suuniste *2) ja standardite *3) köigile asjakohastele sätetele. Tehnilised dokumendid *4) - vt lk 3.

2. Sihtotstarbeline kasutus

Laadimisseadmed on ette nähtud ainult Metabo või CAS-i (Cordless Alliance System'i) originaalakude laadimiseks.

See seade ei ole mõeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega ega väheste kogemuste ja/või oskustega inimestele, välja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku järelevalve all või see isik on õpetanud neid seda seadet kasutama.

ASC 290 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks. Seade sobib USB-C-liidesega elektriseadmete (nt nutitelefonid, MP3-mängijad, tahvelarvutid jne) laadimiseks ja mitte andmevahetuseks.

ASC 145 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 55 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 55 sobib liitiumioonakude (12 V, 1,7 Ah, 10 elementi)

SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

Ärge kunagi püüdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine võivad põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tähelepanelikult ja täielikult lisatud ohutusjuhiseid ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda

oma elektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest liitiumioonakudest võib välja voolata kergelt

happelist, tuleohtlikku vědelikku!

Kui akuvedelikku välja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning pöörduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

Ärge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jälgida, et veenduda, et nad ei mängi seadmega.

Hoidke lapsed eemal laadimisseadmest või tööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kättesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Ärge pange mingeid esemeid laadimisseadme öhustuspiludesse – elektrilöögi või lühise oht!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA

laadimisseadmega akusid.

ASC 290: kasutage ainult Metabo algupärast toitekaablit.

5. Ülevaade

Vaata Ik 2. Joonised kehtivad näitlikult köigile seadmetele.

5 Laadimistaseme näidik*

6 USB-pesa kate*

7 USB-C liitmik*

8 LED-näidik (pingestatud USB-C liitmik) *

6. Kasutuselevõtmine

Veenduge enne kasutuselevõtmist, kas tüübisildil näidatud võrgupinge ja -sagedus vastavad teie vooluvõrgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed võivad mõjutada lihtsaid rikkevoolu-kaitselüliteid. Kasutage tüüp F või paremaid kaitselüliteid maksimaalse rakendusvooluga 30 mA.

Veenduge enne laadimisseadme kasutuselevõtmist, et seadme õhustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Ühendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja töönäidik (3) süttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilaator töötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lükake aku täielikult, st kuni piirikuni lükandalusele (2).

Töönäidik vilgub (3).

Märkus: Liitiumioonakude puhul laadimistaseme näitamiseks tuleb aku esmalt laadimisseadmest välja võtta ja seejärel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on löppenud, lülitub laadimisseade automaatselt ümber säilituslaadimisele.

Aku võib jääda laadimisseadmesse ja on seega kasutusvalmis.

Töönäidik (3) põleb pidevalt.

7.3 Ainult mudelil ASC 290: USB-seadme abil laadimine

Ühendage ainult USB-seadmeid, mis ühilduvad USB-standardiga. Mitteühilduvate seadmetega kasutamise korral võib see põhjustada talitlushäireid, kahjustusi või vigastusi.

Avage kate (6) ja ühendage USB-seade sobiva kaabliga USB-C-liitmikku (7). Seadet laetakse.

Kui akut ei laeta, varustatakse USB-C-liitmikku (7) nüüd pingega (LED-näidik (8) põleb).

Kui aku ja USB-seade on ühendatud samaaegselt, algab USB-laadimistoiming automaatselt pärast aku laadimisprotsessi löppu.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga kõrge/madal. Kui aku temperatuur on vahemikus 0 °C kuni 50 °C, algab laadimistoiming automaatselt.

ASC 290: Hoiatusnäidik (4) põleb pidevalt ja laadimistaseme näidik (5) vilgub: laadimisseade on kuum ja akut laetakse vähendatud laadimisvõimsusega.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Võtke aku kohe laadimisseadmest välja.
• Akut ei lükatud öigesti (2) lükandalusele. Vt peatükki 7.1.
• ASC 290: Hoiatusnäidik (4) vilgub ja laadimistaseme näidik (5) on kustunud: akut ei laeta, laadimisseade on liiga kuum.

EESTI KEELet

9. Remont

Elektritööriistu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja või tootja klienditeenindus või sarnane kvalifitseeritud isik selle ohu vältimiseks välja vahetama.

Remonti vajavate Metabo elektritööriistadega pöörduge palun Metabo lähimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest körvaldamiseks ja ümbertöötlemiseks.

Pakkematerjalid tuleb nende tähistuse alusel kohalike direktiivide järgi jäätmekäitlusse anda. Lisateavet leiate veebisaidi www.metabo.com jaotisest „Hooldus“.

Ainult EÜ-riikide puhul: ärge visake elektri-tööriistu ära koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning siseriik-likesse öigusaktidesse ülevõtmise kohta tuleb kasutatud elektritööriistad koguda eraldi kokku ja võtta ringlusse keskkonnasõbralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevahemikud

C = aku mahtuvus

l_c = laadimisvool t = laadimisaeg 1)

USB = USB-C-liitmiku pinge ja max laadimisvool

1) Näitlikustamiseks valitud aku laadimisajad. Sõltuvalt aku jääkmahtuvusest ja temperatuurist võivad tegelikud laadimisajad kalduda esitatud andmetest kõrvale.

Ümbritseva keskkonna soovitatav temperatuur laadimisel: 0 °C kuni 40 °C.

Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.

Seade kaitseklassiga II

\~ Vahelduvvool
