Toote tüüp	Laadija Li-Ion akudele
Bränd	Metabo
Mudel	ASC 15
Toitepinge	220-240 V AC, 50-60 Hz
Laadimispinge	12 V - 36 V (Li-Ion)
Ühilduv aku mahutavus	1,3 Ah - 10 Ah, 3-10 elementi
Laadimisvool	Umbes 4 A (vastavalt mudelile)
Tüüpiline laadimisaeg	Umbes 1 tund 4 Ah aku jaoks
Laadimise ümbritsev temperatuur	0 °C kuni 40 °C
Kaitsmise klass	II (kahekordne isolatsioon)
Voolu tüüp	Vahelduv (AC)
Mõõtmed (ligikaudne)	200 x 90 x 60 mm
Kaal (ligikaudne)	0,5 kg
Peamised funktsioonid	Automaatne laadimine, hooldusrežiim, isetest
Näidikud	Juhtimistuli, hoiatustuli
Hooldus ja puhastus	Enne puhastamist ühendage lahti, ärge kasutage vedelikke
Ohutus	Kaitse ülekoormuse, lühise, liigse temperatuuri eest
Varuosad ja parandatavus	Parandamine ainult Metabo volitatud spetsialisti poolt
Ettenähtud kasutus	Metabo ja CAS originaalakude laadimine
Keskkonnajuhised	Ärge visake olmejäätmete hulka, ringlussevõtmisks viige jäätmejaama

Korduma kippuvad küsimused - ASC 15 METABO

Milliseid akusid saan ma Metabo ASC 15 laadijaga laadida?

ASC 15 laadija on mõeldud Metabo ja CAS (Cordless Alliance System) originaal Li-Ion akude laadimiseks pingega 12 V kuni 36 V ja mahutavusega 1,3 Ah kuni 10 Ah (3-10 elementi). Ärge kunagi proovige laadida laadimatuid patareisid.

Kuidas teada, kas aku on täielikult laetud?

Kui aku on sisestatud, vilgub juhtimistuli (3) laadimise ajal. Kui laadimine on lõppenud, süttib tuli pidevalt. Laadija lülitub automaatselt hooldusrežiimi, et hoida akut kasutusvalmis.

Mida teha, kui hoiatustuli (4) vilgub?

Hoiatustule vilkumine viitab vigasele või valesti sisestatud akule. Eemaldage aku kohe laadijast ja kontrollige selle seisundit. Veenduge, et see on korralikult liugurpesasse surutud.

Kas võin aku pärast laadimist laadijasse jätta?

Jah, laadija lülitub automaatselt hooldusrežiimi. Aku võib laadijasse jääda ohutult, see hoitakse täislaetuna ja töövalmis igal ajal.

Milliseid ohutusmeetmeid tuleb järgida?

Lugege hoolikalt juhendit. Kasutage laadijat ainult siseruumides, kaitstuna niiskuse eest. Ärge katke kinni ventilatsiooniavasid, hoidke vähemalt 5 cm kaugust teistest esemetest. Suitsu või tule korral ühendage kohe lahti.

Kas laadija kuumeneb kasutamise ajal?

Kerge soojenemine on normaalne. Kui laadija muutub liiga kuumaks, võib hoiatustuli (4) süttida või vilkuda. Sel juhul laske sellel jahtuda ventileeritavas kohas. Laadija vähendab vajadusel automaatselt laadimisvõimsust.

Kuidas laadijat puhastada?

Enne puhastamist ühendage laadija alati vooluvõrgust. Kasutage kuiva ja pehmet lappi. Ärge kasutage kunagi vedelikke ega abrasiivseid aineid, mis võivad seadmesse tungida.

Kust leida varuosasid või lasta oma laadijat parandada?

Parandusi tohib teha ainult volitatud spetsialist. Võtke ühendust oma Metabo esindajaga või külastage veebisaiti www.metabo.com, et leida teeninduskeskus.

Kas ASC 15 laadija ühildub NiCd akudega?

Ei, mudel ASC 15 on mõeldud ainult Li-Ion akudele. NiCd akude jaoks vaadake mudelit ASC 55 (vt juhendit). Ärge kunagi proovige laadida mitteühilduvaid akusid.

Kuidas laadijat elutsükli lõpus utiliseerida?

Ärge visake laadijat olmejäätmete hulka. Vastavalt WEEE direktiivile viige see ringlussevõtuks selleks ettenähtud kogumispunkti (pood, jäätmejaam). Külastage www.quefairedemesdechets.fr.

KASUTUSJUHEND ASC 15 METABO

et Algupärane kasutusjuhend 66

It Originali instrukcija 69

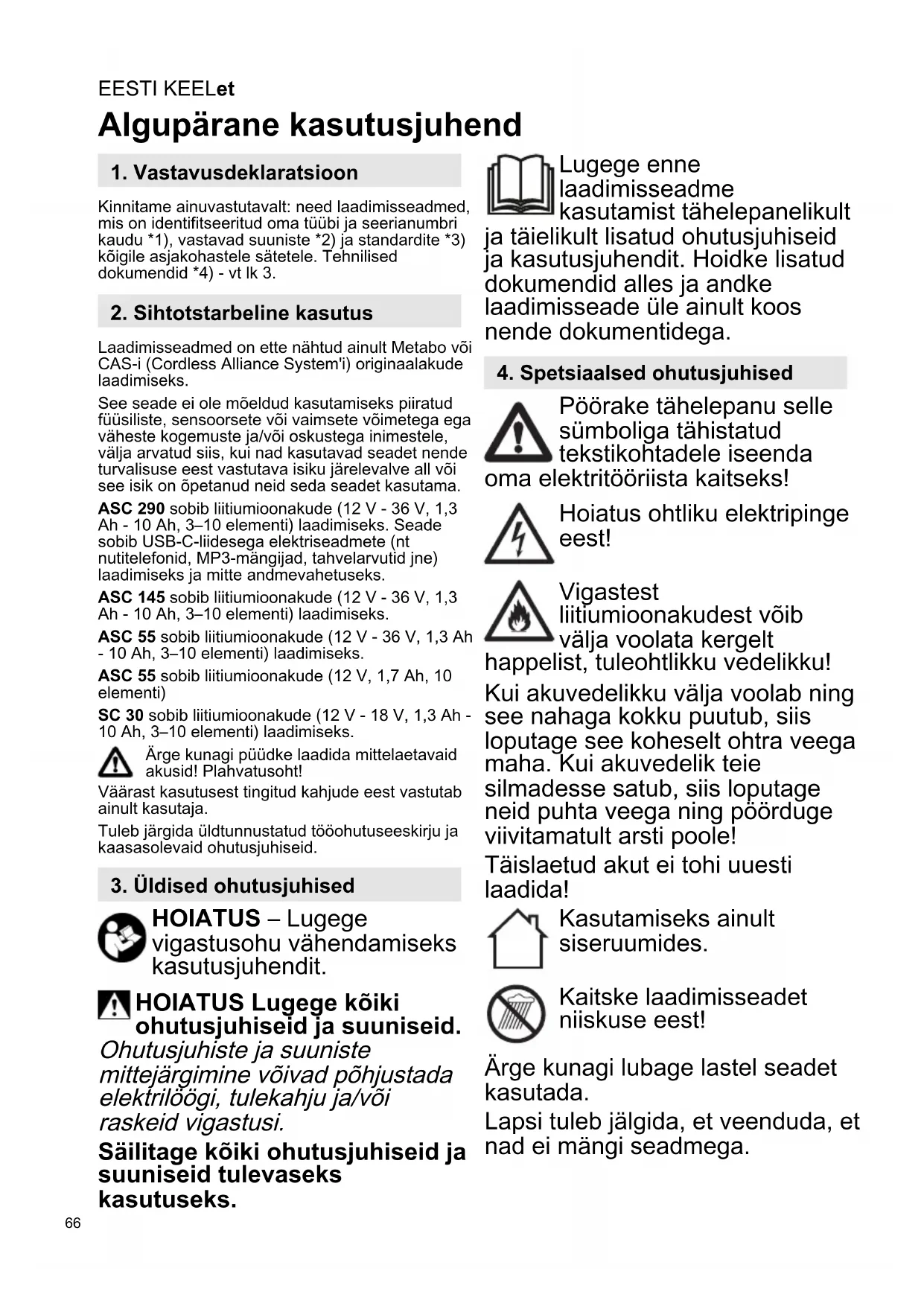

Algupärane kasutusjuhend

1. Vastavusdeklaratsioon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud oma tüübi ja seerianumbri kaudu *1), vastavad suuniste *2) ja standardite *3) köigile asjakohastele sätetele. Tehnilised dokumendid *4) - vt lk 3.

2. Sihtotstarbeline kasutus

Laadimisseadmed on ette nähtud ainult Metabo või CAS-i (Cordless Alliance System'i) originaalakude laadimiseks.

See seade ei ole mõeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega ega väheste kogemuste ja/või oskustega inimestele, välja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku järelevalve all või see isik on õpetanud neid seda seadet kasutama.

ASC 290 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks. Seade sobib USB-C-liidesega elektriseadmete (nt nutitelefonid, MP3-mängijad, tahvelarvutid jne) laadimiseks ja mitte andmevahetuseks.

ASC 145 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 55 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 55 sobib liitiumioonakude (12 V, 1,7 Ah, 10 elementi)

SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

Ärge kunagi püüdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine võivad põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tähelepanelikult ja täielikult lisatud ohutusjuhiseid ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda

oma elektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest liitiumioonakudest võib välja voolata kergelt

happelist, tuleohtlikku vědelikku!

Kui akuvedelikku välja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning pöörduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

Ärge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jälgida, et veenduda, et nad ei mängi seadmega.

Hoidke lapsed eemal laadimisseadmest või tööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kättesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Ärge pange mingeid esemeid laadimisseadme öhustuspiludesse – elektrilöögi või lühise oht!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA

laadimisseadmega akusid.

ASC 290: kasutage ainult Metabo algupärast toitekaablit.

5. Ülevaade

Vaata Ik 2. Joonised kehtivad näitlikult köigile seadmetele.

5 Laadimistaseme näidik*

6 USB-pesa kate*

7 USB-C liitmik*

8 LED-näidik (pingestatud USB-C liitmik) *

6. Kasutuselevõtmine

Veenduge enne kasutuselevõtmist, kas tüübisildil näidatud võrgupinge ja -sagedus vastavad teie vooluvõrgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed võivad mõjutada lihtsaid rikkevoolu-kaitselüliteid. Kasutage tüüp F või paremaid kaitselüliteid maksimaalse rakendusvooluga 30 mA.

Veenduge enne laadimisseadme kasutuselevõtmist, et seadme õhustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Ühendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja töönäidik (3) süttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilaator töötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lükake aku täielikult, st kuni piirikuni lükandalusele (2).

Töönäidik vilgub (3).

Märkus: Liitiumioonakude puhul laadimistaseme näitamiseks tuleb aku esmalt laadimisseadmest välja võtta ja seejärel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on löppenud, lülitub laadimisseade automaatselt ümber säilituslaadimisele.

Aku võib jääda laadimisseadmesse ja on seega kasutusvalmis.

Töönäidik (3) põleb pidevalt.

7.3 Ainult mudelil ASC 290: USB-seadme abil laadimine

Ühendage ainult USB-seadmeid, mis ühilduvad USB-standardiga. Mitteühilduvate seadmetega kasutamise korral võib see põhjustada talitlushäireid, kahjustusi või vigastusi.

Avage kate (6) ja ühendage USB-seade sobiva kaabliga USB-C-liitmikku (7). Seadet laetakse.

Kui akut ei laeta, varustatakse USB-C-liitmikku (7) nüüd pingega (LED-näidik (8) põleb).

Kui aku ja USB-seade on ühendatud samaaegselt, algab USB-laadimistoiming automaatselt pärast aku laadimisprotsessi löppu.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga kõrge/madal. Kui aku temperatuur on vahemikus 0 °C kuni 50 °C, algab laadimistoiming automaatselt.

ASC 290: Hoiatusnäidik (4) põleb pidevalt ja laadimistaseme näidik (5) vilgub: laadimisseade on kuum ja akut laetakse vähendatud laadimisvõimsusega.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Võtke aku kohe laadimisseadmest välja.
• Akut ei lükatud öigesti (2) lükandalusele. Vt peatükki 7.1.
• ASC 290: Hoiatusnäidik (4) vilgub ja laadimistaseme näidik (5) on kustunud: akut ei laeta, laadimisseade on liiga kuum.

EESTI KEELet

9. Remont

Elektritööriistu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja või tootja klienditeenindus või sarnane kvalifitseeritud isik selle ohu vältimiseks välja vahetama.

Remonti vajavate Metabo elektritööriistadega pöörduge palun Metabo lähimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest körvaldamiseks ja ümbertöötlemiseks.

Pakkematerjalid tuleb nende tähistuse alusel kohalike direktiivide järgi jäätmekäitlusse anda. Lisateavet leiate veebisaidi www.metabo.com jaotisest „Hooldus“.

Ainult EÜ-riikide puhul: ärge visake elektri-tööriistu ära koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning siseriik-likesse öigusaktidesse ülevõtmise kohta tuleb kasutatud elektritööriistad koguda eraldi kokku ja võtta ringlusse keskkonnasõbralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevahemikud

C = aku mahtuvus

l_c = laadimisvool t = laadimisaeg 1)

USB = USB-C-liitmiku pinge ja max laadimisvool

1) Näitlikustamiseks valitud aku laadimisajad. Sõltuvalt aku jääkmahtuvusest ja temperatuurist võivad tegelikud laadimisajad kalduda esitatud andmetest kõrvale.

Ümbritseva keskkonna soovitatav temperatuur laadimisel: 0 °C kuni 40 °C.

Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.

Seade kaitseklassiga II

\~ Vahelduvvool
