ASC 15 - Chargeur de piles METABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles pour batteries Li-Ion
Marque	Metabo
Modèle	ASC 15
Tension d'alimentation	220-240 V AC, 50-60 Hz
Tension de charge	12 V - 36 V (Li-Ion)
Capacité de batterie compatible	1,3 Ah - 10 Ah, 3-10 cellules
Courant de charge	Environ 4 A (selon modèle)
Temps de charge typique	Environ 1 h pour une batterie 4 Ah
Température ambiante de charge	0 °C à 40 °C
Classe de protection	II (double isolation)
Type de courant	Alternatif (AC)
Dimensions (approx.)	200 x 90 x 60 mm
Poids (approx.)	0,5 kg
Fonctions principales	Recharge automatique, mode entretien, autotest
Indicateurs	Témoin de contrôle, témoin d'avertissement
Entretien et nettoyage	Débrancher avant nettoyage, ne pas utiliser de liquides
Sécurité	Protection contre les surcharges, court-circuit, température excessive
Pièces détachées et réparabilité	Réparation uniquement par un spécialiste agréé Metabo
Utilisation prévue	Recharge des batteries originales Metabo et CAS
Consignes environnementales	Ne pas jeter avec les ordures ménagères, recycler en déchèterie

FOIRE AUX QUESTIONS - ASC 15 METABO

Quels types de batteries puis-je recharger avec le chargeur Metabo ASC 15 ?

Le chargeur ASC 15 est conçu pour recharger des batteries Li-Ion originales Metabo et du CAS (Cordless Alliance System) avec une tension de 12 V à 36 V et une capacité de 1,3 Ah à 10 Ah (3-10 cellules). Ne tentez jamais de recharger des piles non rechargeables.

Comment savoir si la batterie est complètement chargée ?

Une fois la batterie insérée, le témoin de contrôle (3) clignote pendant la charge. Lorsque la charge est terminée, le témoin s'allume en fixe. Le chargeur commute automatiquement en mode entretien pour maintenir la batterie prête à l'emploi.

Que faire si le témoin d'avertissement (4) clignote ?

Un clignotement du témoin d'avertissement indique une batterie défectueuse ou mal insérée. Retirez immédiatement la batterie du chargeur et vérifiez son état. Assurez-vous qu'elle est correctement enfoncée dans le logement coulissant.

Puis-je laisser la batterie sur le chargeur après la charge ?

Oui, le chargeur passe en mode entretien automatiquement. La batterie peut rester sur le chargeur sans risque, elle sera maintenue à pleine charge et opérationnelle à tout moment.

Quelles sont les précautions de sécurité à respecter ?

Lisez attentivement la notice. Utilisez le chargeur uniquement en intérieur, à l'abri de l'humidité. Ne couvrez pas les fentes d'aération, maintenez une distance d'au moins 5 cm des autres objets. Débranchez immédiatement en cas de fumée ou de feu.

Le chargeur chauffe-t-il pendant l'utilisation ?

Une légère chaleur est normale. Si le chargeur devient trop chaud, le témoin d'avertissement (4) peut s'allumer ou clignoter. Dans ce cas, laissez-le refroidir dans un endroit aéré. Le chargeur réduira automatiquement la puissance de charge si nécessaire.

Comment nettoyer le chargeur ?

Débranchez toujours le chargeur avant nettoyage. Utilisez un chiffon sec et doux. N'utilisez jamais de liquides ou de produits abrasifs qui pourraient pénétrer dans l'appareil.

Où puis-je trouver des pièces de rechange ou faire réparer mon chargeur ?

Les réparations doivent être effectuées uniquement par un spécialiste agréé. Contactez votre représentant Metabo ou consultez le site www.metabo.com pour trouver un service après-vente.

Le chargeur ASC 15 est-il compatible avec les batteries NiCd ?

Non, le modèle ASC 15 est conçu uniquement pour les batteries Li-Ion. Pour les batteries NiCd, référez-vous au modèle ASC 55 (voir notice). N'essayez jamais de charger des batteries non compatibles.

Comment éliminer le chargeur en fin de vie ?

Ne jetez pas le chargeur avec les ordures ménagères. Conformément à la directive DEEE, déposez-le dans un point de collecte prévu à cet effet (magasin, déchèterie) pour son recyclage. Consultez www.quefairedemesdechets.fr.

MODE D'EMPLOI ASC 15 METABO

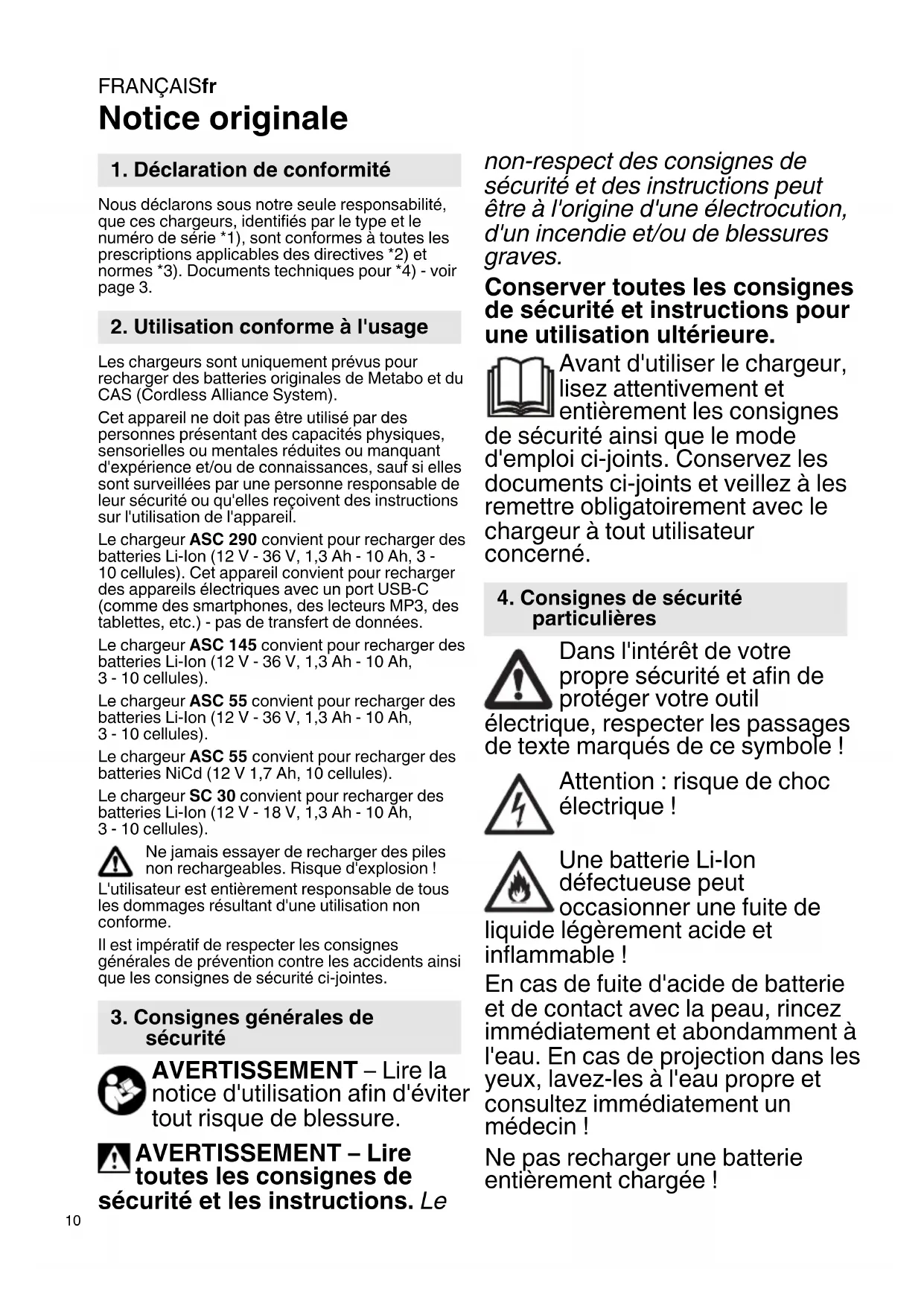

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3.

2. Utilisation conforme à l'usage

Les chargeurs sont uniquement prévus pour recharger des batteries originales de Metabo et du CAS (Cordless Alliance System).

Cet appareil ne doit pas être utilisé par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'appareil.

Le chargeur ASC 290 Cet appareil convient pour recharger des appareils électriques avec un port USB-C (comme des smartphones, des lecteurs MP3, des tablettes, etc.) - pas de transfert de données.

Le chargeur ASC 145 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Le chargeur ASC 55 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Le chargeur ASC 55 convient pour recharger des batteries NiCd (12 V, 1,7 Ah, 10 cellules).

Le chargeur SC 30 convient pour recharger des batteries Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Ne jamais essayer de recharger des piles non rechargeables. Risque d'explosion !

L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT – Lire toutes les consignes de sécurité et les instructions. Le

non-respect des consignes de sécurité et des instructions peut être à l'origine d'une électrocution, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et entièrement les consignes de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec le chargeur à tout utilisateur concerné.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole !

Attention : risque de choc électrique !

Une batterie Li-Ion défectueuse peut occasionner une fuite de liquide légèrement acide et inflammable !

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin !

Ne pas recharger une batterie entièrement chargée !

Réservé à un usage intérieur.

Protégez le chargeur contre l'humidité !

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Éloignez les enfants du chargeur et de la zone de travail.

Rangez votre chargeur à un endroit inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, veuillez immédiatement débrancher le cordon d'alimentation.

N'introduisez pas d'objets dans les fentes d'aération du chargeur – risque d'électrocution ou de court-circuit !

N'utilisez jamais de batteries défectueuses !

Ne pas recharger des batteries avec des chargeurs AIR COOLED dans des zones qui présentent un taux important de poussières métalliques.

ASC 290 : utiliser uniquement le câble d'alimentation original de Metabo.

5. Vue d'ensemble

Voir page 2. Les images s'appliquent à titre d'exemple pour tous les appareils.

1 Batterie (non fournie) 2 Logement coulissant 3 Témoin de contrôle 4 Témoin d'avertissement 5 Indicateur d'état de charge * 6 Cache USB * 7 Port USB-C *

8 Témoin lumineux à LED (port USB-C sous tension) *

* en fonction du modèle

6. Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant.

Les appareils comme celui-ci, qui génèrent du courant continu, pourraient influencer des disjoncteurs différentiels simples. Utilisez un type F, ou mieux, avec un courant de déclenchement max. de 30 mA.

Avant de mettre le chargeur en route, s'assurer que les fentes d'aération sont bien dégagées. Respecter une distance minimale de 5 cm par rapport à tout autre objet !

6.1 Autotest

Brancher la fiche secteur.

Le témoin d'avertissement (4) et le témoin de service (3) s'allument successivement pendant env. 1 seconde et le ventilateur intégré fonctionne pendant env. 5 secondes.

7.1 Recharger la batterie

Insérer la batterie entièrement, jusqu'en butée, dans le logement coulissant (2).

Le témoin de contrôle (3) clignote.

Remarque : Pour afficher l'état de charge des batteries Li-Ion, retirer tout d'abord la batterie du chargeur, puis presser la touche sur la batterie.

7.2 Mode entretien

À la fin de l'opération de recharge, le chargeur commute automatiquement sur le mode d'entretien.

La batterie peut rester dans le chargeur et sera ainsi opérationnelle à tout moment.

Le témoin de contrôle (3) s'allume en fixe.

7.3 Uniquement ASC 290 : recharger un appareil USB

Raccordez uniquement des appareils USB compatibles avec la norme USB. L'utilisation des appareils incompatibles peut entraîner des dysfonctionnements, des dommages ou des sûres.

Ouvrir le cache (6) et brancher un appareil USB avec le câble adapté au port USB-C (7). L'appareil est rechargé.

Le port USB-C (7) est uniquement sous tension (témoin lumineux à LED (8) allumé) lorsqu'aucune batterie n'est en cours de recharge.

Si une batterie et un appareil USB sont branchés en même temps, la recharge USB débute automatiquement à la fin de la recharge de la batterie.

8.1 Le témoin d'avertissement (4) est allumé en permanence

La batterie n'est pas chargée. Température trop élevée / trop basse. Si la température de la batterie se situe entre 0 °C et 50 °C, le processus de recharge débute automatiquement.

ASC 290 : le témoin d'avertissement (4) s'allume et l'indicateur d'état de charge (5) clignote : le chargeur est chaud, la batterie est rechargée avec une plus faible puissance de recharge.

8.2 Le témoin d'avertissement (4) clignote

• Batterie défectueuse. Retirer immédiatement la batterie du chargeur.
• La batterie n'a pas été insérée correctement dans le logement coulissant (2). Voir chapitre 7.1.
• ASC 290 : le témoin d'avertissement (4) clignote et l'indicateur d'état de charge (5) est éteint : la batterie ne se recharge pas, le chargeur est trop chaud.

9. Réparations

Les travaux de réparation sur le chargeur ne doivent être effectués que par un spécialiste !

Au cas où le cordon d'alimentation électrique de cet appareil serait endommagé, faites-le remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Pour toute réparation sur un chargeur Metabo, veuillez contacter votre représentant Metabo. Voir les adresses sur www.metabo.com.

10. Protection de l'environnement

Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.

Les matériaux d'emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service.

FR Cet appareil se recycle À DÉPOSER EN MAGASIN À DÉPOSER EN DECHÉTERIE OU Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

11. Caractéristiques techniques

Voir page 3.

U = plages de tension des batteries

C = capacité de la batterie

I_C = courant de recharge t = durée de recharge 1)

USB = tension et courant de recharge max. du port USB-C

1) Temps de recharge d'une sélection de batteries. En fonction de la capacité résiduelle et de la température des batteries, les temps de recharge réels peuvent différer des valeurs indiquées.

Température ambiante recommandée pour la recharge : 0 °C à 40 °C

Sous réserve de modifications résultant de progrès techniques.

□ Appareil de la classe de protection II

~ courant alternatif
