Produkta tips	Li-Ion akumulatoru lādētājs
Zīmols	Metabo
Modelis	ASC 15
Barošanas spriegums	220-240 V AC, 50-60 Hz
Lādēšanas spriegums	12 V - 36 V (Li-Ion)
Saderīgā akumulatora ietilpība	1,3 Ah - 10 Ah, 3-10 šūnas
Lādēšanas strāva	Apmēram 4 A (atkarībā no modeļa)
Tipisks lādēšanas laiks	Apmēram 1 h 4 Ah akumulatoram
Lādēšanas apkārtējā temperatūra	0 °C līdz 40 °C
Aizsardzības klase	II (dubultā izolācija)
Strāvas veids	Maiņstrāva (AC)
Izmēri (aptuveni)	200 x 90 x 60 mm
Svars (aptuveni)	0,5 kg
Galvenās funkcijas	Automātiska uzlāde, uzturēšanas režīms, pašpārbaude
Indikatori	Vadības indikators, brīdinājuma indikators
Apkope un tīrīšana	Atvienot pirms tīrīšanas, neizmantot šķidrumus
Drošība	Aizsardzība pret pārslodzi, īssavienojumu, pārmērīgu temperatūru
Rezerves daļas un remontējamība	Remonts tikai pilnvarotam Metabo speciālistam
Paredzētais lietojums	Oriģinālo Metabo un CAS akumulatoru uzlāde
Vides norādījumi	Neizmest kopā ar sadzīves atkritumiem, nodot pārstrādei atkritumu savākšanas punktā

Bieži uzdotie jautājumi - ASC 15 METABO

Kādus akumulatoru veidus es varu uzlādēt ar Metabo ASC 15 lādētāju?

ASC 15 lādētājs ir paredzēts oriģinālo Metabo un CAS (Cordless Alliance System) Li-Ion akumulatoru uzlādei ar spriegumu 12 V līdz 36 V un ietilpību 1,3 Ah līdz 10 Ah (3-10 šūnas). Nekad nemēģiniet uzlādēt neuzlādējamas baterijas.

Kā zināt, vai akumulators ir pilnībā uzlādēts?

Kad akumulators ir ievietots, vadības indikators (3) mirgo uzlādes laikā. Kad uzlāde ir pabeigta, indikators iedegas nepārtrauktā gaismā. Lādētājs automātiski pārslēdzas uz uzturēšanas režīmu, lai uzturētu akumulatoru lietošanai gatavu.

Ko darīt, ja brīdinājuma indikators (4) mirgo?

Mirgojošs brīdinājuma indikators norāda uz bojātu vai nepareizi ievietotu akumulatoru. Nekavējoties izņemiet akumulatoru no lādētāja un pārbaudiet tā stāvokli. Pārliecinieties, ka tas ir pareizi iespiests bīdāmajā vietā.

Vai es varu atstāt akumulatoru uz lādētāja pēc uzlādes?

Jā, lādētājs automātiski pārslēdzas uz uzturēšanas režīmu. Akumulatoru var droši atstāt uz lādētāja, tas tiks uzturēts pilnībā uzlādēts un gatavs lietošanai jebkurā laikā.

Kādi drošības pasākumi jāievēro?

Uzmanīgi izlasiet instrukciju. Izmantojiet lādētāju tikai iekštelpās, prom no mitruma. Neaizsedziet ventilācijas spraugas, turiet vismaz 5 cm attālumu no citiem priekšmetiem. Nekavējoties atvienojiet, ja rodas dūmi vai uguns.

Vai lādētājs sakarst lietošanas laikā?

Neliels siltums ir normāls. Ja lādētājs kļūst pārāk karsts, brīdinājuma indikators (4) var iedegties vai mirgot. Šādā gadījumā ļaujiet tam atdzist vēdināmā vietā. Lādētājs automātiski samazinās uzlādes jaudu, ja nepieciešams.

Kā tīrīt lādētāju?

Pirms tīrīšanas vienmēr atvienojiet lādētāju. Izmantojiet sausu un mīkstu drānu. Nekad neizmantojiet šķidrumus vai abrazīvus līdzekļus, kas varētu iekļūt ierīcē.

Kur es varu atrast rezerves daļas vai salabot savu lādētāju?

Remonts jāveic tikai pilnvarotam speciālistam. Sazinieties ar savu Metabo pārstāvi vai apmeklējiet vietni www.metabo.com, lai atrastu pēcpārdošanas servisu.

Vai ASC 15 lādētājs ir saderīgs ar NiCd akumulatoriem?

Nē, ASC 15 modelis ir paredzēts tikai Li-Ion akumulatoriem. NiCd akumulatoriem skatiet ASC 55 modeli (skatīt instrukciju). Nekad nemēģiniet uzlādēt nesaderīgus akumulatorus.

Kā atbrīvoties no lādētāja pēc tā kalpošanas laika beigām?

Neizmetiet lādētāju kopā ar sadzīves atkritumiem. Saskaņā ar DEEE direktīvu nododiet to tam paredzētā savākšanas punktā (veikalā, atkritumu savākšanas punktā) pārstrādei. Apmeklējiet www.quefairedemesdechets.fr.

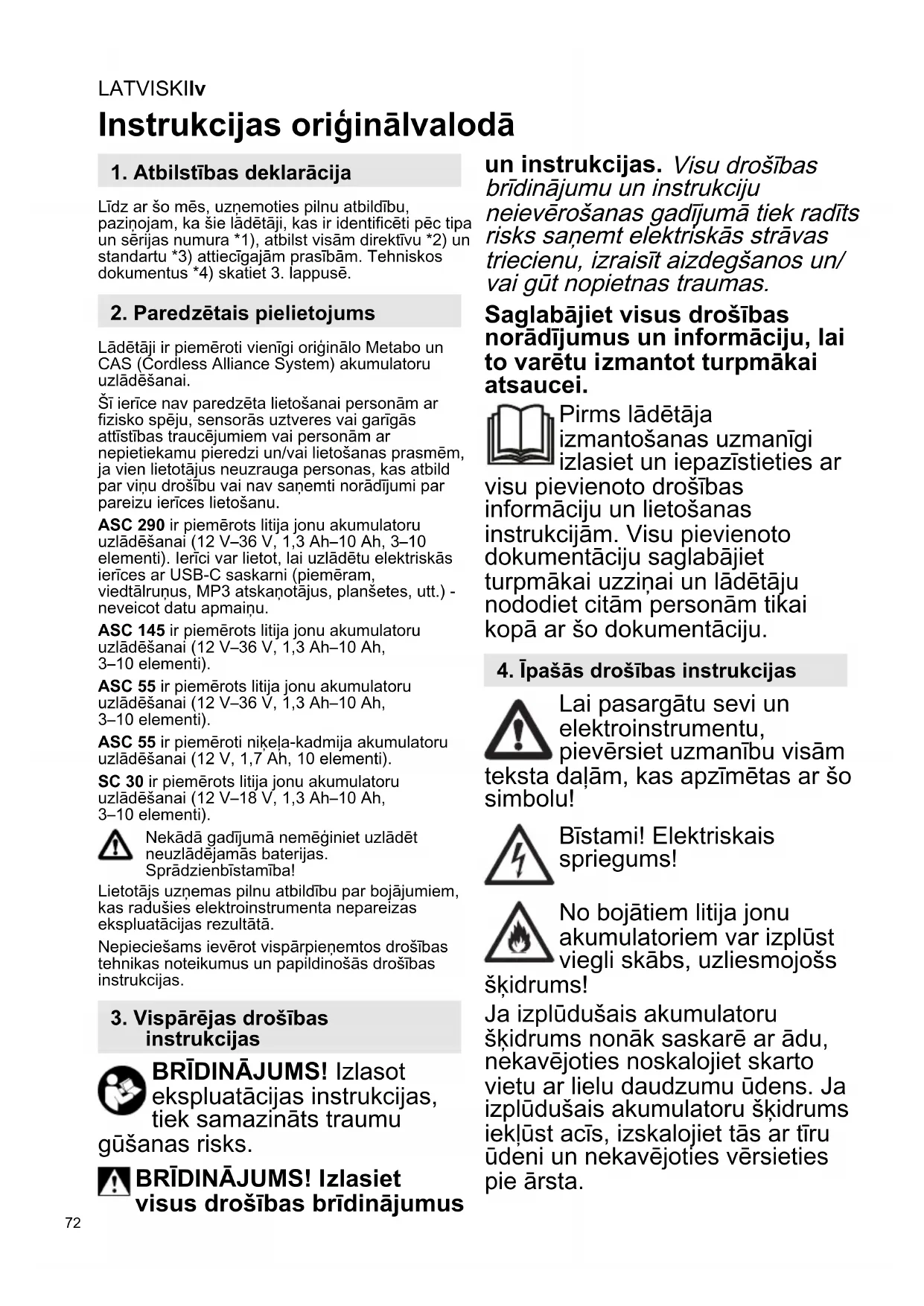

LIETOŠANAS INSTRUKCIJA ASC 15 METABO

1. Atbilstības deklarācija

Līdz ar šo mēs, uzņemoties pilnu atbildību, paziņojam, ka šie lādētāji, kas ir identificēti pēc tipa un sērijas numura *1), atbilst visām direktīvu *2) un standartu *3) attiecīgajām prasībām. Tehniskos dokumentus *4) skatiet 3. lappusē.

2. Paredzētais pielietojums

Lādētāji ir piemēroti vienīgi originālo Metabo un CAS (Cordless Alliance System) akumulatoru uzlādēšanai.

Šī ierīce nav paredzēta lietošanai personām ar fizisko spēju, sensorās uztveres vai garīgās attīstības traucējumiem vai personām ar nepietiekamu pieredzi un/vai lietošanas prasmēm, ja vien lietotājus neuzrauga personas, kas atbild par viņu drošību vai nav saņemti norādījumi par pareizu ierīces lietošanu.

ASC 290 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi). Ierīci var lietot, lai uzlādētu elektriskās ierīces ar USB-C saskarni (piemēram, viedtālruņus, MP3 atskanotājus, planšetes, utt.) - neveicot datu apmainu.

ASC 145 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi).

ASC 55 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi).

ASC 55 ir piemēroti nikela-kadmija akumulatoru uzlādēšanai (12 V, 1,7 Ah, 10 elementi).

SC 30 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–18 V, 1,3 Ah–10 Ah, 3–10 elementi).

Nekādā gadījumā nemēģiniet uzlādēt neuzlādējamās baterijas. Sprādzienbīstamība!

Lietotājs uzņemas pilnu atbildību par bojājumiem, kas radušies elektroinstrumenta nepareizas ekspluatācijas rezultātā.

Nepieciešams ievērot vispārpieņemtos drošības tehnikas noteikumus un papildinošās drošības instrukcijas.

3. Vispārējas drošības instrukcijas

BRĪDINĀJUMS! Izlasot ekspluatācijas instrukcijas, tiek samazināts traumu gūšanas risks.

BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus

un instrukcijas. Visu drošības brīdinājumu un instrukciju neievērošanas gadījumā tiek radīts risks saņemt elektriskās strāvas triecienu, izraisīt aizdegšanos un/ vai gūt nopietnas traumas.

Saglabājiet visus drošības norādījumus un informāciju, lai to varētu izmantot turpmākai atsaucei.

Pirms lādētāja izmantošanas uzmanīgi izlasiet un iepazīstieties ar visu pievienoto drošības informāciju un lietošanas instrukcijām. Visu pievienoto dokumentāciju saglabājiet turpmākai uzzinai un lādētāju nododiet citām personām tikai kopā ar šo dokumentāciju.

4. Īpašās drošības instrukcijas

Lai pasargātu sevi un elektroinstrumentu, pievērsiet uzmanību visām daļām, kas apzīmētas ar šo u!

Bīstami! Elektriskais spriegums!

No bojātiem litija jonu akumulatoriem var izplūst viegli skābs, uzliesmojošs škidrums!

Ja izplūdušais akumulatoru škidrums nonāk saskarē ar ādu, nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja izplūdušais akumulatoru škidrums ieklūst acīs, izskalojiet tās ar tīru ūdeni un nekavējoties vērsieties pie ārsta.

Neveiciet pilnīgi uzlādēta akumulatora lādēšanu!

Izmantošanai vienīgi iekštelpās.

Sargiet lādētāju no mitruma!

lerīces lietošana bērniem nav pieļaujama.

Ir jāuzmana, lai bērni nespēlētos ar ierīci.

Bērniem ir jāatrodas drošā attālumā no akumulatoru lādētāja un darba zonas!

Glabājiet akumulatoru lādētāju bērniem nepieejamā vietā.

Konstatējot dūmu izdalīšanos vai liesmas, nekavējoties atvienojiet lādētāju no elektrotīkla!

Nekādā gadījumā nemēģiniet ievietot svešķermenus akumulatoru lādētāja gaisa atverēs. Pastāv risks gūt elektrotriecienu un izraisīt īssavienojumu elektrotīklā!

Nelietojiet bojātus akumulatorus!

Vietās, kur pastāv augsts metāla putekļu koncentrācijas līmenis, neveiciet akumulatoru uzlādi, izmantojot lādētājus ar GAISA DZESĒŠANU.

ASC 290: Izmantojiet tikai originālo Metabo tīkla pieslēguma vadu.

5. Pārskats

Skat. 2. lappusi. Attēli var atškirties no reālās ierīces.

1 Akumulators (nav iekļauts komplektācijā)
2 Slīdligzda
3 Darbības indikators
4 Brīdinājuma indikators
5 Uzlādes stāvokla rādījums *
6 USB pärsegs*

7 USB-C savienojums*

8 LED rādījums (USB-C savienojumam padota strāva) *

* atkarībā no modela

6. levade ekspluatācijā

Pirms pievienošanas elektrotīklam pārliecinieties, ka strāvas sprieguma un frekvences nominālās vērtības, kas norādītas uz uzlīmes, atbilst elektroenerģijas ei.

Šī un tai līdzīgas ierīces, kas ģenerē līdzstrāvu, var ietekmēt strāvas noplūdes aizsargslēdžu darbību. Izmantojiet F tipa vai jaudīgākus strāvas noplūdes aizsargslēdžus, kuru nominālā paliekošā strāva ir maks. 30 mA.

Uzsākot lādētāja ekspluatāciju, pārliecinieties, ka nav nosprostotas gaisa atveres. Minimālais attālums līdz apkārt esošajiem objektiem ir 5 cm.

6.1 leslēgšanas pašpārbaude

Pieslēdziet elektrības kontaktdakšu kontaktligzdai.

Brīdinājuma indikators (4) un darbības indikators (3) viens pēc otra izgaismosies apmēram 1 sekundi, un uzstādītais ventilators ieslēgsies apmēram uz 5 sekundēm.

7. Lietošana

7.1 Akumulatora lādēšana

Pilnībā iestumiet akumulatoru slīdligzdā (2) līdz atdurei.

Izgaismojas darbības indikators (3).

Piezīme. Lai uz litija jonu akumulatoriem tiktu atainots uzlādes līmenis, atvienojiet akumulatoru no lādētāja un tad piespiediet pogu, kas atrodas uz akumulatora.

7.2 Uzlādes saglabāšana

Tiklīdz uzlādes process ir pabeigts, akumulatoru lādētājs automātiski aktivizē uzlādes saglabāšanas režīmu.

Akumulatoru drīkst neatvienot no lādētāja, un tādā veidā tas vienmēr būs gatavs izmantošanai.

Darbības indikators (3) ir pastāvīgi izgaismots.

7.3 Tikai ASC 290: USB ieriču uzlādēšana

Pieslēdziet tikai USB ierīces, kas ir saderīgas ar USB standartu. Nesaderīgu ierīču

lietošanas var izraisīt nepareizu darbību, bojājumus vai pat traumas.

Atveriet pârsegu (6) un iespraudiet USB ierîci ar piemērotu kabeli USB-C savienojumā (7). Ierīce tiek uzlādēta.

LATVISKIIv

USB-C savienojumam (7) strāva tiek padota tikai tad (deg LED rādījums (8)), ja netiek uzlādēts akumulators.

Ja vienlaicīgi ir pieslēgts akumulators un USB ierīce, USB uzlāde tiek uzsākta automātiski pēc akumulatora uzlādes pabeigšanas.

8. Klūme

8.1 Brīdinājuma indikators (4) ir pastāvīgi izgaismots.

Akumulators nav uzlādējies. Temperatūra ir pārāk augsta/zema. Kad akumulatora temperatūra ir robežās no 0 °C līdz 50 °C, uzlādes process sākas automātiski.

ASC 290: Brīdinājuma indikators (4) deg nepārtraukti un uzlādes stāvokļa rādījums (5) mirgo: lādētājs ir uzkarsis, akumulators tiek uzlādēts ar samazinātu uzlādes jaudu.

8.2 Mirgo brīdinājuma indikators (4)

• Akumulators ir bojāts. Nekavējoties atvienojiet akumulatoru no lādētāja.
• Akumulators nav pareizi ievietots slīdligzdā (2). Skatiet 7.1. nodalu.
• ASC 290: Brīdinājuma indikators (4) mirgo un uzlādes stāvokļa rādījums (5) ir izdzisis: akumulators netiek uzlādēts, lādētājs ir pārāk uzkarsis.

9. Remonts

Lādētāja remontu drīkst veikt tikai kvalificēti elektriķi!

Ja ir bojāts lādētāja elektriskais vads, lai novērstu traumu gūšanas vai īpašuma bojāšanas risku, tā nomaiņa ir jāveic ražotājam vai ražotāja pilnvarotam klientu apkalpošanas servisam, vai citam līdzvērtīgam kvalificētam speciālistam.

Ja jūsu Metabo lādētājiem ir nepieciešams remonts, sazinieties ar vietējo Metabo pārstāvi. Adreses skatiet vietnē www.metabo.com.

10. Vides aizsardzība

Likvidējot un pārstrādājot nolietotas iekārtas, piederumus un iepakojuma materiālus, ievērojiet visus valsts attiecīgos spēkā esošos likumus un noteikumus.

lepakojuma materiāli jālikvidē atbilstoši to markējumam saskaņā ar vietējām direktīvām. Sīkāku informāciju skatīt www.metabo.com pakalpojumu jomā.

Attiecas tikai uz ES valstim: nekādā gadī-jumā neatbrīvojieties no elektriskajām ierīcēm kopā ar sadzīves atkritumiem.

Saskaņā ar Eiropas vadlīniju 2012/19/ES par nolietotu elektronisko un elektrisko aprīkojumu un tās istenošanu dalībvalstu likumdošanas sistēmās nolietoti elektriskie instrumenti ir jāsavāc atseviški un jānodod videi nekaitīgai pārstrādei otreizējo izejvielu iegūšanai.

11. Tehniskās specifikācijas

Skat. 3. lappusi.

U = akumulatora spriegums

C = akumulatora kapacitāte

I_C = uzlādes strāva t = uzlādes laiks^1)

USB = spriegums un maks. uzlādes strāva USB-C savienojumam

1) Uzlādes laiks norādīts parauga akumulatoriem. Patiesais uzlādes laiks var atškirties no tehniskajās specifikācijās norādītā laika atkarībā no atlikušās akumulatora uzlādes un temperatūras.

Pieļaujamā vides temperatūra uzlādes laikā: 0 °C līdz 40 °C.

Šī informācija var tikt mainīta tehnoloģiju attīstības rezultātā.

☐ lerīces aizsardzības klase — II

\~ mainstrāva
