Produkta veids	Lādētājs
Zīmols	Metabo
Modelis	ASC 145
Saderīgie akumulatori	Li-Ion 12V-36V, 1.3Ah-10Ah, 3-10 šūnas
Barošana	Tīkls (pārbaudiet spriegumu/biežumu uz datu plāksnītes)
Ieteicamā uzlādes temperatūra	0°C līdz 40°C
Galvenās funkcijas	Automātiskā uzlāde, apkopes režīms, starta pašpārbaude
Gaismas indikatori	Kontroles indikators (zaļš) : mirgo uzlādes laikā, pastāvīgi deg apkopes režīmā; Brīdinājuma indikators (sarkans) : defekts
Aizsardzības	Pret pārkaršanu, īssavienojumu, apgrieztu polaritāti, bojātu akumulatoru
Ventilācija	Iebūvēts ventilators (darbojas 5 sekundes pēc ieslēgšanas)
Lietošana	Tikai iekštelpās
Aizsardzības klase	II (dubultā izolācija)
Minimālais drošības attālums	5 cm ap lādētāju
Apkope	Tīrīt ar sausu drānu; uzturēt ventilācijas atveres brīvas
Remonts	Tikai speciālists; sazinieties ar Metabo servisa dienestu
Rezerves daļas	Metabo oriģinālais barošanas kabelis
Vide	Neizmest kopā ar sadzīves atkritumiem; nodot otrreizējai pārstrādei atkritumu savākšanas punktā

Bieži uzdotie jautājumi - ASC 145 METABO

Kādus akumulatoru tipus es varu uzlādēt ar ASC 145?

ASC 145 lādētājs ir piemērots Li-Ion oriģinālo Metabo un CAS sistēmas akumulatoru uzlādei ar spriegumu no 12 V līdz 36 V, ietilpību no 1,3 Ah līdz 10 Ah un no 3 līdz 10 šūnām.

Kā uzzināt, vai akumulators ir pilnībā uzlādēts?

Kontroles indikators (3) iedegas pastāvīgi, kad akumulators ir uzlādēts. Lādētājs automātiski pārslēdzas uz apkopes režīmu, lai uzturētu akumulatoru pilnā kapacitātē.

Ko darīt, ja sarkanais brīdinājuma indikators mirgo?

Brīdinājuma indikatora (4) mirgošana norāda uz bojātu akumulatoru vai nepareizu ievietošanu. Nekavējoties izņemiet akumulatoru no lādētāja un pārbaudiet tā stāvokli. Ja tas ir bojāts, nelietojiet to atkārtoti.

Vai es varu uzlādēt neuzlādējamas baterijas?

Nē, nekad nemēģiniet uzlādēt neuzlādējamas baterijas (NiCd, sārmu u.c.). Tas rada sprādziena risku un var sabojāt lādētāju.

Vai es varu atstāt akumulatoru lādētājā pēc uzlādes?

Jā, lādētājs automātiski pārslēdzas uz apkopes režīmu pēc uzlādes pabeigšanas. Akumulatoru var atstāt pieslēgtu bez riska, un tas vienmēr būs gatavs lietošanai.

Kā tīrīt lādētāju?

Vispirms atvienojiet lādētāju. Notīriet to ar sausu un tīru drānu. Pārliecinieties, ka ventilācijas atveres ir brīvas no putekļiem. Neizmantojiet šķidrumus vai aerosolus.

Vai lādētājs ir piemērots lietošanai ārpus telpām?

Nē, lādētājs ir paredzēts tikai iekštelpu lietošanai. Sargājiet to no mitruma un nepakļaujiet lietum vai sniegam.

Ko darīt, ja barošanas kabelis ir bojāts?

Ja barošanas vads ir bojāts, tas jāaizstāj ražotājam, tā servisa dienestam vai līdzīgi kvalificētai personai, lai izvairītos no elektriskā riska.

Vai šis lādētājs ir saderīgs ar CAS sistēmu?

Jā, ASC 145 lādētājs ir saderīgs ar visiem Cordless Alliance System (CAS) akumulatoriem, kā arī ar oriģinālajiem Metabo akumulatoriem.

Kāda ir ideālā temperatūra akumulatora uzlādei?

Ieteicamā apkārtējā temperatūra uzlādei ir no 0°C līdz 40°C. Ja akumulators ir pārāk karsts vai pārāk auksts, brīdinājuma indikators iedegas pastāvīgi, un uzlāde sākas tikai pēc temperatūras atgriešanās šajā diapazonā.

LIETOŠANAS INSTRUKCIJA ASC 145 METABO

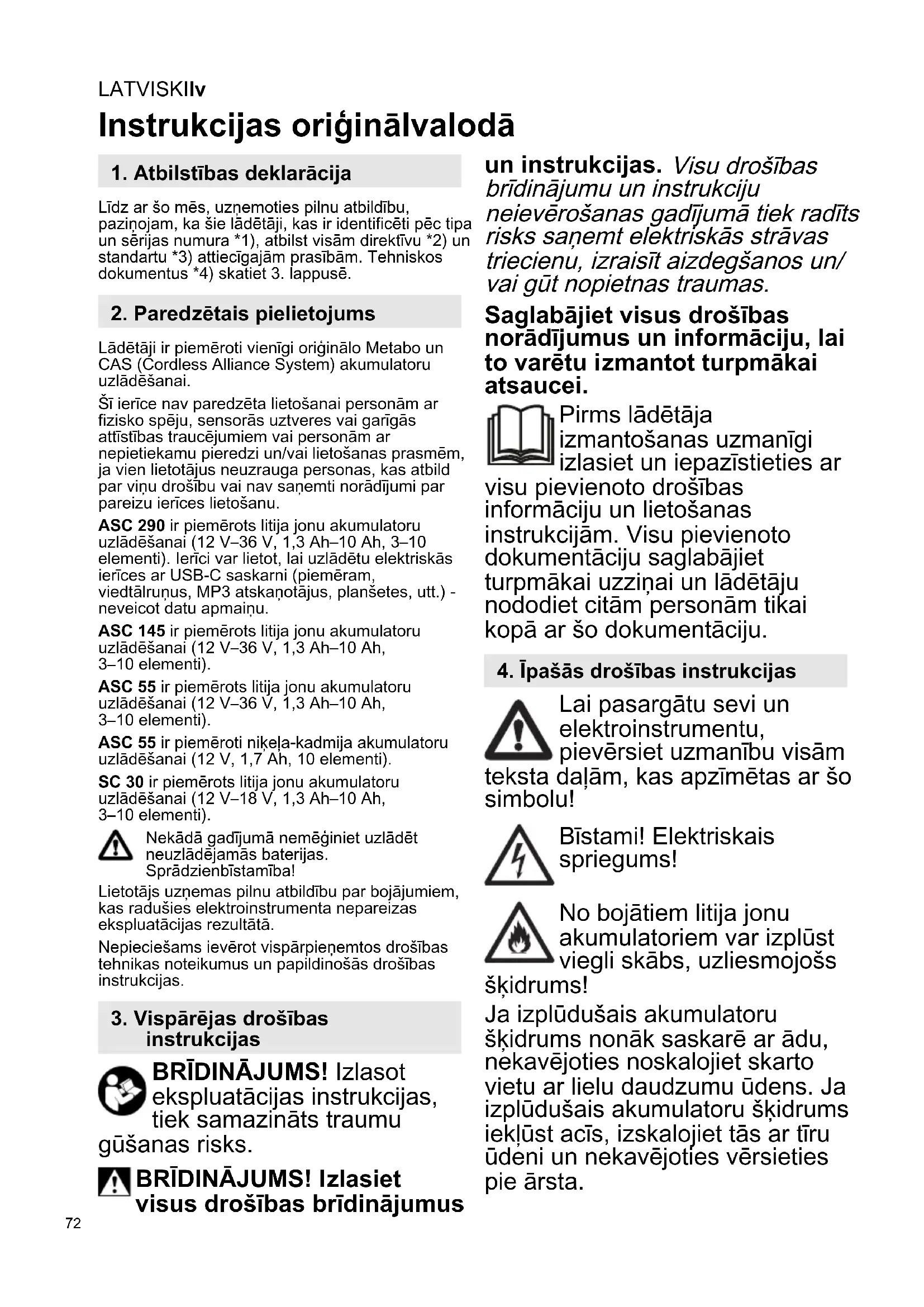

1. Atbilstības deklarācija

Līdz ar šo mēs, uzņemoties pilnu atbildību, paziņojam, ka šie lādētāji, kas ir identificēti pēc tipa un sērijas numura *1), atbilst visām direktīvu *2) un standartu *3) attiecīgajām prasībām. Tehniskos dokumentus *4) skatiet 3. lappusē.

2. Paredzētais pielietojums

Lādētāji ir piemēroti vienīgi originālo Metabo un CAS (Cordless Alliance System) akumulatoru uzlādēšanai.

Šī ierīce nav paredzēta lietošanai personām ar fizisko spēju, sensorās uztveres vai garīgās attīstības traucējumiem vai personām ar nepietiekamu pieredzi un/vai lietošanas prasmēm, ja vien lietotājus neuzrauga personas, kas atbild par viņu drošību vai nav saņemti norādījumi par pareizu ierīces lietošanu.

ASC 290 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi). Ierīci var lietot, lai uzlādētu elektriskās ierīces ar USB-C saskarni (piemēram, viedtālruņus, MP3 atskanotājus, planšetes, utt.) - neveicot datu apmainu.

ASC 145 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi).

ASC 55 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi).

ASC 55 ir piemēroti nikela-kadmija akumulatoru uzlādēšanai (12 V, 1,7 Ah, 10 elementi).

SC 30 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–18 V, 1,3 Ah–10 Ah, 3–10 elementi).

Nekādā gadījumā nemēģiniet uzlādēt neuzlādējamās baterijas. Sprādzienbīstamība!

Lietotājs uzņemas pilnu atbildību par bojājumiem, kas radušies elektroinstrumenta nepareizas ekspluatācijas rezultātā.

Nepieciešams ievērot vispārpieņemtos drošības tehnikas noteikumus un papildinošās drošības instrukcijas.

3. Vispārējas drošības instrukcijas

BRĪDINĀJUMS! Izlasot ekspluatācijas instrukcijas, tiek samazināts traumu gūšanas risks.

BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus

un instrukcijas. Visu drošības brīdinājumu un instrukciju neievērošanas gadījumā tiek radīts risks saņemt elektriskās strāvas triecienu, izraisīt aizdegšanos un/ vai gūt nopietnas traumas.

Saglabājiet visus drošības norādījumus un informāciju, lai to varētu izmantot turpmākai atsaucei.

Pirms lādētāja izmantošanas uzmanīgi izlasiet un iepazīstieties ar visu pievienoto drošības informāciju un lietošanas instrukcijām. Visu pievienoto dokumentāciju saglabājiet turpmākai uzzinai un lādētāju nododiet citām personām tikai kopā ar šo dokumentāciju.

4. Īpašās drošības instrukcijas

Lai pasargātu sevi un elektroinstrumentu, pievērsiet uzmanību visām daļām, kas apzīmētas ar šo u!

Bīstami! Elektriskais spriegums!

No bojātiem litija jonu akumulatoriem var izplūst viegli skābs, uzliesmojošs škidrums!

Ja izplūdušais akumulatoru šķidrums nonāk saskarē ar ādu, nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja izplūdušais akumulatoru šķidrums iekļūst acīs, izskalojiet tās ar tīru ūdeni un nekavējoties vērsieties pie ārsta.

Neveiciet pilnīgi uzlādēta akumulatora lādēšanu!

Izmantošanai vienīgi iekštelpās.

Sargiet lādētāju no mitruma!

lerīces lietošana bērniem nav pieļaujama.

Ir jāuzmana, lai bērni nespēlētos ar ierīci.

Bērniem ir jāatrodas drošā attālumā no akumulatoru lādētāja un darba zonas!

Glabājiet akumulatoru lādētāju bērniem nepieejamā vietā.

Konstatējot dūmu izdalīšanos vai liesmas, nekavējoties atvienojiet lādētāju no elektrotīkla!

Nekādā gadījumā nemēģiniet ievietot svešķermenus akumulatoru lādētāja gaisa atverēs. Pastāv risks gūt elektrotriecienu un izraisīt īssavienojumu elektrotīklā!

Nelietojiet bojātus akumulatorus!

Vietās, kur pastāv augsts metāla putekļu koncentrācijas līmenis, neveiciet akumulatoru uzlādi, izmantojot lādētājus ar GAISA DZESĒŠANU.

ASC 290: Izmantojiet tikai originālo Metabo tīkla pieslēguma vadu.

5. Pārskats

Skat. 2. lappusi. Attēli var atškirties no reālās ierīces.

1 Akumulators (nav iekļauts komplektācijā)
2 Slīdligzda
3 Darbības indikators
4 Brīdinājuma indikators
5 Uzlādes stāvokla rādījums *
6 USB pärsegs*

7 USB-C savienojums*

8 LED rādījums (USB-C savienojumam padota strāva) *

* atkarībā no modela

6. levade ekspluatācijā

Pirms pievienošanas elektrotīklam pārliecinieties, ka strāvas sprieguma un frekvences nominālās vērtības, kas norādītas uz uzlīmes, atbilst elektroenerģijas ei.

Šī un tai līdzīgas ierīces, kas ģenerē līdzstrāvu, var ietekmēt strāvas noplūdes aizsargslēdžu darbību. Izmantojiet F tipa vai jaudīgākus strāvas noplūdes aizsargslēdžus, kuru nominālā paliekošā strāva ir maks. 30 mA.

Uzsākot lādētāja ekspluatāciju, pārliecinieties, ka nav nosprostotas gaisa atveres. Minimālais attālums līdz apkārt esošajiem objektiem ir 5 cm.

6.1 leslēgšanas pašpārbaude

Pieslēdziet elektrības kontaktdakšu kontaktligzdai.

Brīdinājuma indikators (4) un darbības indikators (3) viens pēc otra izgaismosies apmēram 1 sekundi, un uzstādītais ventilators ieslēgsies apmēram uz 5 sekundēm.

7. Lietošana

7.1 Akumulatora lādēšana

Pilnībā iestumiet akumulatoru slīdligzdā (2) līdz atdurei.

Izgaismojas darbības indikators (3).

Piezīme. Lai uz litija jonu akumulatoriem tiktu atainots uzlādes līmenis, atvienojiet akumulatoru no lādētāja un tad piespiediet pogu, kas atrodas uz akumulatora.

7.2 Uzlādes saglabāšana

Tiklīdz uzlādes process ir pabeigts, akumulatoru lādētājs automātiski aktivizē uzlādes saglabāšanas režīmu.

Akumulatoru drīkst neatvienot no lādētāja, un tādā veidā tas vienmēr būs gatavs izmantošanai.

Darbības indikators (3) ir pastāvīgi izgaismots.

7.3 Tikai ASC 290: USB ieriču uzlādēšana

Pieslēdziet tikai USB ierīces, kas ir saderīgas ar USB standartu. Nesaderīgu ierīču

lietošanas var izraisīt nepareizu darbību, bojājumus vai pat traumas.

Atveriet pârsegu (6) un iespraudiet USB ierîci ar piemērotu kabeli USB-C savienojumā (7). Ierīce tiek uzlādēta.

LATVISKIIv

USB-C savienojumam (7) strāva tiek padota tikai tad (deg LED rādījums (8)), ja netiek uzlādēts akumulators.

Ja vienlaicīgi ir pieslēgts akumulators un USB ierīce, USB uzlāde tiek uzsākta automātiski pēc akumulatora uzlādes pabeigšanas.

8. Klūme

8.1 Brīdinājuma indikators (4) ir pastāvīgi izgaismots.

Akumulators nav uzlādējies. Temperatūra ir pārāk augsta/zema. Kad akumulatora temperatūra ir robežās no 0 °C līdz 50 °C, uzlādes process sākas automātiski.

ASC 290: Brīdinājuma indikators (4) deg nepārtraukti un uzlādes stāvokļa rādījums (5) mirgo: lādētājs ir uzkarsis, akumulators tiek uzlādēts ar samazinātu uzlādes jaudu.

8.2 Mirgo brīdinājuma indikators (4)

• Akumulators ir bojāts. Nekavējoties atvienojiet akumulatoru no lādētāja.
• Akumulators nav pareizi ievietots slīdligzdā (2). Skatiet 7.1. nodalu.
• ASC 290: Brīdinājuma indikators (4) mirgo un uzlādes stāvokļa rādījums (5) ir izdzisis: akumulators netiek uzlādēts, lādētājs ir pārāk uzkarsis.

9. Remonts

Lādētāja remontu drīkst veikt tikai kvalificēti elektriķi!

Ja ir bojāts lādētāja elektriskais vads, lai novērstu traumu gūšanas vai īpašuma bojāšanas risku, tā nomaiņa ir jāveic ražotājam vai ražotāja pilnvarotam klientu apkalpošanas servisam, vai citam līdzvērtīgam kvalificētam speciālistam.

Ja jūsu Metabo lādētājiem ir nepieciešams remonts, sazinieties ar vietējo Metabo pārstāvi. Adreses skatiet vietnē www.metabo.com.

10. Vides aizsardzība

Likvidējot un pārstrādājot nolietotas iekārtas, piederumus un iepakojuma materiālus, ievērojiet visus valsts attiecīgos spēkā esošos likumus un noteikumus.

lepakojuma materiāli jālikvidē atbilstoši to markejumam saskaṇā ar vietējām direktīvām. Sīkāku informāciju skatīt www.metabo.com pakalpojumu jomā.

Attiecas tikai uz ES valstim: nekādā gadī-jumā neatbrīvojieties no elektriskajām ierīcēm kopā ar sadzīves atkritumiem.

Saskaņā ar Eiropas vadlīniju 2012/19/ES par nolietotu elektronisko un elektrisko aprīkojumu un tās istenošanu dalībvalstu likumdošanas sistēmās nolietoti elektriskie instrumenti ir jāsavāc atseviški un jānodod videi nekaitīgai pārstrādei otreizējo izejvielu iegūšanai.

11. Tehniskās specifikācijas

Skat. 3. lappusi.

U = akumulatora spriegums

C = akumulatora kapacitāte

I_C = uzlādes strāva t = uzlādes laiks^1)

USB = spriegums un maks. uzlādes strāva USB-C savienojumam

1) Uzlādes laiks norādīts parauga akumulatoriem. Patiesais uzlādes laiks var atškirties no tehniskajās specifikācijās norādītā laika atkarībā no atlikušās akumulatora uzlādes un temperatūras.

Pieļaujamā vides temperatūra uzlādes laikā: 0 °C līdz 40 °C.

Šī informācija var tikt mainīta tehnoloģiju attīstības rezultātā.

☐ lerīces aizsardzības klase — II

\~ mainstrāva
