ASC 145 - Baterijų įkroviklis METABO - Nemokama naudojimo instrukcija

Produkto tipas	Akumuliatorių įkroviklis
Prekės ženklas	Metabo
Modelis	ASC 145
Suderinamos baterijos	Li-Ion 12V-36V, 1.3Ah-10Ah, 3-10 elementų
Maitinimas	Elektros tinklas (patikrinkite įtampą/dažnį gamintojo lentelėje)
Rekomenduojama įkrovimo temperatūra	0°C iki 40°C
Pagrindinės funkcijos	Automatinis įkrovimas, priežiūros režimas, paleidimo savitestas
Šviesos indikatoriai	Valdymo indikatorius (žalias): mirksi įkraunant, pastoviai dega priežiūros režime; Įspėjamasis indikatorius (raudonas): gedimas
Apsaugos	Nuo perkaitimo, trumpojo jungimo, atvirkštinės poliarizacijos, sugedusios baterijos
Vėdinimas	Įmontuotas ventiliatorius (veikia 5 s įjungimo metu)
Naudojimas	Tik viduje
Apsaugos klasė	II (dviguba izoliacija)
Minimalus saugos atstumas	5 cm aplink įkroviklį
Priežiūra	Valyti sausu skudurėliu; palaikyti vėdinimo angas neužkimštas
Remontas	Tik specialistui; kreiptis į Metabo techninį aptarnavimą
Atsarginės dalys	Originalus Metabo maitinimo laidas
Aplinka	Neišmesti su buitinėmis atliekomis; perdirbti atliekų surinkimo aikštelėje

Dažnai užduodami klausimai - ASC 145 METABO

Kokių tipų baterijas galiu įkrauti su ASC 145?

ASC 145 įkroviklis tinka įkrauti originalias Metabo ir CAS sistemos Li-Ion baterijas, su 12 V iki 36 V įtampa, 1,3 Ah iki 10 Ah talpa ir 3 iki 10 elementų.

Kaip sužinoti, ar baterija visiškai įkrauta?

Valdymo indikatorius (3) užsidega pastoviai, kai baterija įkrauta. Įkroviklis tada automatiškai perjungia į priežiūros režimą, kad išlaikytų bateriją pilnos talpos.

Ką daryti, jei raudonas įspėjamasis indikatorius mirksi?

Įspėjamojo indikatoriaus (4) mirksėjimas rodo sugedusą bateriją arba neteisingą įdėjimą. Nedelsiant išimkite bateriją iš įkroviklio ir patikrinkite jos būklę. Jei ji sugedusi, nenaudokite jos iš naujo.

Ar galiu įkrauti neįkraunamas baterijas?

Ne, niekada nebandykite įkrauti neįkraunamų baterijų (NiCd, šarminių ir kt.). Tai kelia sprogimo pavojų ir gali sugadinti įkroviklį.

Ar galiu palikti bateriją įkroviklyje po įkrovimo?

Taip, įkroviklis automatiškai perjungia į priežiūros režimą pasibaigus įkrovimui. Baterija gali likti prijungta be rizikos ir visada bus paruošta naudojimui.

Kaip valyti įkroviklį?

Pirmiausia atjunkite įkroviklį. Valykite jį sausu ir švariu skudurėliu. Įsitikinkite, kad vėdinimo angos yra neužkimštos nuo dulkių. Nenaudokite skysčių ar purškalų.

Ar įkroviklis tinkamas naudoti lauke?

Ne, įkroviklis yra skirtas naudoti viduje. Saugokite jį nuo drėgmės ir neveikite lietui ar sniegui.

Ką daryti, jei maitinimo laidas yra pažeistas?

Jei maitinimo laidas yra pažeistas, jį turi pakeisti gamintojas, jo techninio aptarnavimo tarnyba arba panašios kvalifikacijos asmuo, kad būtų išvengta elektros pavojaus.

Ar šis įkroviklis suderinamas su CAS sistema?

Taip, ASC 145 įkroviklis yra suderinamas su visomis Cordless Alliance System (CAS) baterijomis, taip pat su originaliomis Metabo baterijomis.

Kokia yra ideali temperatūra įkrauti bateriją?

Rekomenduojama aplinkos temperatūra įkrovimui yra nuo 0°C iki 40°C. Jei baterija per karšta ar per šalta, įspėjamasis indikatorius užsidega pastoviai, o įkrovimas pradedamas tik temperatūrai grįžus į šį diapazoną.

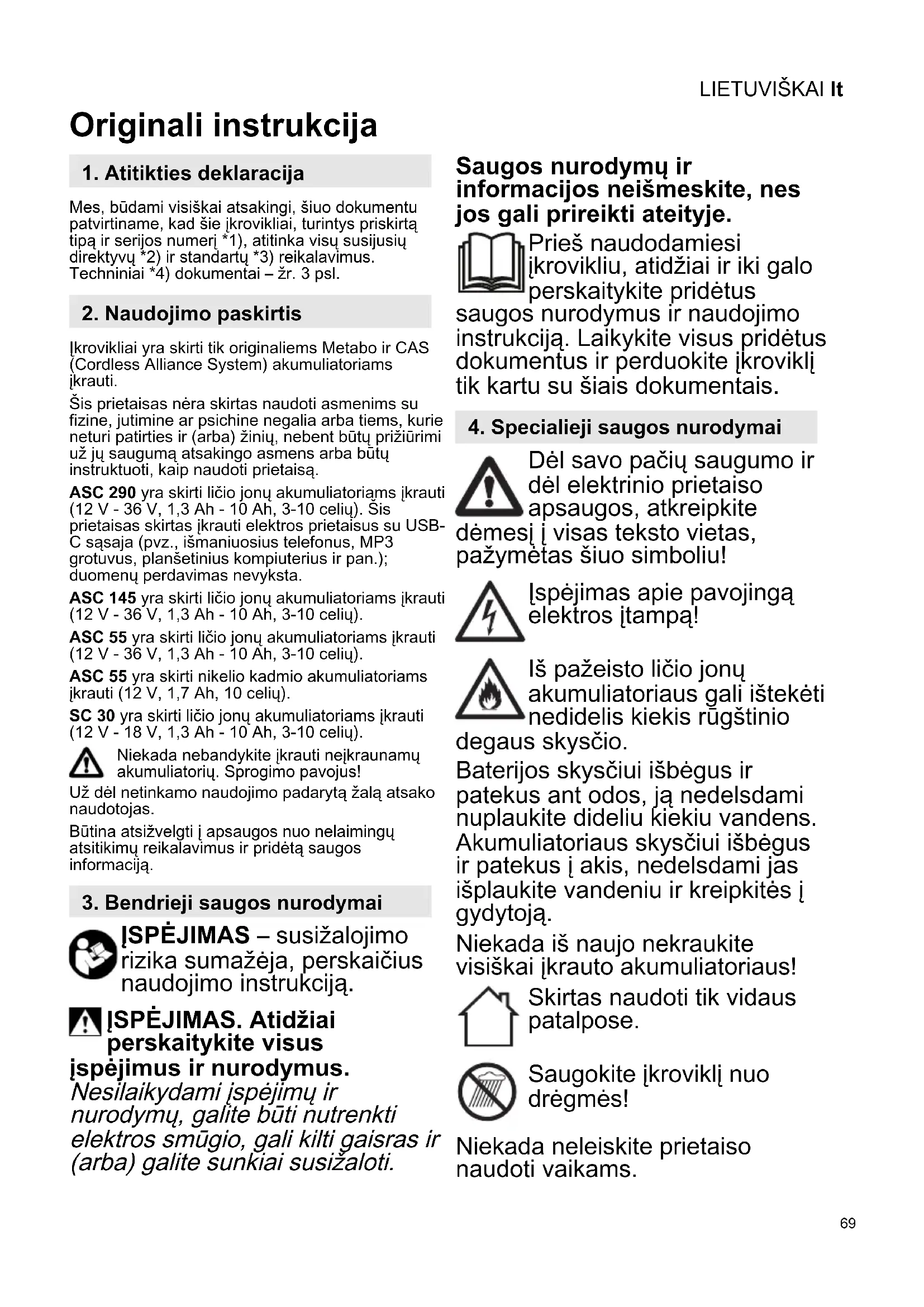

NAUDOJIMO INSTRUKCIJA ASC 145 METABO

Mes, būdami visiškai atsakingi, šiuo dokumentu patvirtiname, kad šie įkrovikliai, turintys priskirtą tipą ir serijos numerį *1), atitinka visų susijusių direktyvų *2) ir standartų *3) reikalavimus. Techniniai *4) dokumentai – žr. 3 psl.

2. Naudojimo paskirtis

İkrovikliai yra skirti tik originaliems Metabo ir CAS (Cordless Alliance System) akumuliatoriams ikrauti.

Šis prietaisas nėra skirtas naudoti asmenims su fizine, jutimine ar psichine negalia arba tiems, kurie neturi patirties ir (arba) žinių, nebent būtų prižiūrimi už jų saugumą atsakingo asmens arba būtų instruktuoti, kaip naudoti prietaisą.

ASC 290 yra skirti ličio jonų akumuliatoriąms įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių). Šis prietaisas skirtas įkrauti elektros prietaisus su USB-C sąsaja (pvz., išmaniuosius telefonus, MP3 grotuvus, planšetinius kompiuterius ir pan.); duomenų perdavimas nevyksta.

ASC 145 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 55 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 55 yra skirti nikelio kadmio akumuliatoriams ikrauti (12 V, 1,7 Ah, 10 celių).

SC 30 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celių).

Niekada nebandykite jkrauti nejkraunamų akumuliatorių. Sprogimo pavojus!

Už dėl netinkamo naudojimo padarytą žalą atsako naudotojas.

Būtina atsižvelgti į apsaugos nuo nelaimingų atsitikimų reikalavimus ir pridėtą saugos informaciją.

3. Bendrieji saugos nurodymai

İSPĖJIMAS – susižalojimo rizika sumažėja, perskaičius naudojimo instrukciją.

İSPĖJIMAS. Atidžiai perskaitykite visus

įspėjimus ir nurodymus.

Nesilaikydami įspėjimų ir nurodymų, galite būti nutrenkti elektros smūgio, gali kilti gaisras ir (arba) galite sunkiai susižaloti.

Saugos nurodymų ir informacijos neišmeskite, nes jos gali prireikti ateityje.

Prieš naudodamiesi jkrovikliu, atidžiai ir iki galo perskaitykite pridėtus saugos nurodymus ir naudojimo instrukciją. Laikykite visus pridėtus dokumentus ir perduokite įkroviklį tik kartu su šiais dokumentais.

4. Specialieji saugos nurodymai

Dėl savo pačių saugumo ir dėl elektrinio prietaiso apsaugos, atkreipkite

dėmesį į visas teksto vietas, pažymėtas šiuo simboliu!

Įspėjimas apie pavojingą elektros įtampaq!

Iš pažeisto ličio jonų akumuliatoriaus gali ištekėti nedidelis kiekis rūgštínio degaus skysčio.

Baterijos skysčiui išbėgus ir patekus ant odos, ją nedelsdami nuplaukite dideliu kiekiu vandens. Akumuliatoriaus skysčiui išbėgus ir patekus į akis, nedelsdami jas išplaukite vandeniu ir kreipkitės į gydytoją.

Niekada iš naujo nekraukite visiškai jkrauto akumuliatoriaus!

Skirtas naudoti tik vidaus patalpose.

Saugokite jkroviklj nuo drègmès!

Niekada neleiskite prietaiso naudoti vaikams.

LIETUVIŠKAILt

Reikia prižiūrėti vaikus ir užtikrinti, kad jie nežaistų su prietaisu.

Saugokite, kad vaikai nebūtų šalia įkroviklio ar jo veikimo vietos!

Laikykite jkroviklī taip, kad jis būtų neprieinamas vaikams!

Jei iš įkroviklio pasirodo dūmai arba ugnis, nedelsdami ištraukite kištuką iš elektros tinklo!

Nekiškite jokių daiktų į įkroviklio ventiliacijos angas - elektros smūgio ar trumpojo jungimo pavojus!

Nenaudokite sugedusių akumuliatorių!

Nekraukite akumuliatorių „AIR COOLED“ įkrovikliais zonose, kuriose yra daug metalų dulkių. ASC 290: naudokite tik originalų Metabo maitinimo jungties kabelį.

5. Apžvalga

Žr. 2 psl. Paveikslėliai yra pavyzdiniai visiems prietaisams.

1 Akumuliatorius (į komplektą nejeina)
2 |krovimo lizdas
3 Maitinimo indikatorius
4 [spėjamasis indikatorius
5 [krovimo būsenos indikatorius *
6 USB dangtelis *
7 USB-C sąsaja *
8 LED indikatorius (maitinamas per USB-C sąsają) *

* priklauso nuo modelio

6. Eksploatacijos pradžia

Prieš pradedant eksploatuoti, palyginkite, ar informacinėje plokštelėje nurodyta tinklo įtampa ir tinklo dažnis sutampa su jūsų elektros tinklo duomenimis.

Tokie prietaisai, kaip šis, gaminantys nuolatinę srove, gali paveikti paprastus nuotėkio srovės apsauginius išjungiklius. Naudokite F tipo arba geresnį, kurio išjungimo srovė yra maks. 30 mA.

Prieš jungdami įkroviklj, įsitikinkite, kad ventiliacijos angos yra laisvos. Mažiausias atstumas iki kitų objektų min. 5 cm!

6.1 Savikontrolès testas

lkiškite kištuką.

Įspėjamasis indikatorius (4) ir maitinimo indikatorius (3) pradeda šviesti vienas po kita apie 1 sekundę, įmontuotas ventiliatorius veikia apie 5 sekundes.

7. Naudojimas

7.1 Akumuliatoriaus jkrovimas

Akumuliatorių visiškai, iki galo įstumkite į ikrovimo lizdą (2).

Maitinimo indikatorius (3) mirksi.

Pastaba: norėdami patikrinti ličio jonų akumuliatoriaus įkrovos būseną, iš pradžių išimkite akumuliatorių iš įkroviklio ir tada paspauskite mygtuką ant akumuliatoriaus.

7.2 Palaikomasis jkrovimas

Baigus ikrovimą, ikroviklis automatiškai persijungia i palaikomojo ikrovimo režimą.

Akumuliatorius gali likti ikroviklyje ir taip jis visada bus paruoštas naudoti.

Maitinimo indikatorius (3) nuolat šviečia.

7.3 Tik ASC 290: jkrauti USB prietaisą

Prijunkite tik tuos USB prietaisus, kurie yra suderinami su USB standartu. Naudojimas su nesuderinamais prietaisais gali tapti trikčių, gedimų arba sužalojimų priežastimi.

Atidarykite dangtelj (6) ir prijunkite USB prietaisą per USB-C sąsają (7) tinkamu kabeliu. Prietaisas bus ikraunamas.

Maitinimas per USB-C sąsają (7) bus tiekiamas tik tada (LED indikatorius (8) šviečia), kai nebus kraunamas joks akumuliatorius.

Jei akumuliatorius ir USB prietaisas bus prijungti vienu metu, USB ikrovimo procesas prasidės automatiškai pasibaigus akumuliatoriaus ikrovimo procesui.

8. Sutrikimai

8.1 Įspėjamasis indikatorius (4) nuolat šviečia

Akumuliatorius – nekraunamas. Per aukšta / per žema temperatūra. Jei akumuliatoriaus temperatūra yra nuo 0 °C iki 50 °C, jkrovimas prasideda automatiškai.

ASC 290: įspėjamasis indikatorius (4) nuolat šviečia, o įkrovos būsenos indikatorius (5) mirksi: įkroviklis karštas, akumuliatorius įkraunamas su sumažinta įkrovimo galia.

8.2 lspėjamasis indikatorius (4) mirksi

\~ kintamoji srové

• Akumuliatorius yra sugedęs. Akumuliatorių nedelsdami išimkite iš įkroviklio.
• Akumuliatorius nebuvo tinkamai įstumtas įjkrovimo lizdą (2). Žr. 7.1 skyrių.
• ASC 290: įspėjamasis indikatorius (4) mirksi, o įkrovos būsenos indikatorius (5) išsijungęs: akumuliatorius nėra įkraunamas, įkroviklis karštas.

9. Remontas

Ikroviklio remonta gali atlikti TIK kvalifikuotas elektrikas!

Jei sugadintas šio prietaiso maitinimo laidas, siekiant išvengti pavojų, jį turi pakeisti gamintojo arba jo klientų aptarnavimo tarnybos specialistas arba panašiai kvalifikuotas asmuo.

Jei turite „Metabo“ jkroviklių, kuriuos reikia remontuoti, susisiekite su „Metabo“ aptarnavimo centru. Adresus rasite internetiniame puslapyje www.metabo.com.

10. Aplinkos apsauga

Atsižvelkite i taikomus šalinimo ir nebenaudojamų įrankių, pakuočių bei priedų perdirbimo reikalavimus.

Pakavimo medžiagos turi būti utilizuojamos remiantis jų ženklinimu, laikantis savivaldybės direktyvų. Daugiau informacijos rasite www.metabo.com, skiltyje „Paslauga“.

Tik ES šalims: nemeskite elektrinių įrankių kartu su buitinėmis atliekomis! Pagal Europos direktyvą 2012 / 19 / ES dėl elektros

ir elektroninės įrangos atliekų ir jos perkėlimo į nacionalinę teisę aktus, panaudoti elektriniai įrankiai turi būti renkami atskirai ir perdirbami aplinkai saugiu būdu.

11. Techninės specifikacijos

Žr. 3 puslapi.

U = akumuliatoriaus jtampos diapazonas

C = akumuliatoriaus talpa

I_C = ikrovimo srové t = ikrovimo laikas 1)

USB = USB-C sąsajos įtampa ir maksimali jkrovimo srove

1) Kaip pavyzdžiai pasirinktų akumuliatorių įkrovimo laikai. Priklausomai nuo likusios akumuliatoriaus talpos ir temperatūros, realus įkrovimo laikas gali skirtis nuo nurodyto specifikacijose.

Rekomenduojama aplinkos temperatūra sandėliavimo metu: nuo 0 °C iki 40 °C.

Tobulėjant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

□ Prietaiso apsaugos klasė – II
