| Termék típusa | Akkumulátortöltő |
| Márka | Metabo |
| Modell | ASC 145 |
| Kompatibilis akkumulátorok | Li-Ion 12V-36V, 1,3Ah-10Ah, 3-10 cellás |
| Tápellátás | Hálózati (ellenőrizze a feszültséget/frekvenciát az adattáblán) |
| Ajánlott töltési hőmérséklet | 0°C és 40°C között |
| Fő funkciók | Automatikus töltés, karbantartó üzemmód, indítási önteszt |
| Jelzőlámpák | Ellenőrző lámpa (zöld): villog töltés közben, folyamatosan világít karbantartó üzemmódban; Figyelmeztető lámpa (piros): hiba |
| Védelmek | Túlmelegedés, rövidzárlat, fordított polaritás, hibás akkumulátor ellen |
| Szellőzés | Beépített ventilátor (bekapcsoláskor 5 másodpercig működik) |
| Használat | Csak beltéri |
| Védelmi osztály | II (kettős szigetelés) |
| Minimális biztonsági távolság | 5 cm a töltő körül |
| Karbantartás | Száraz ruhával tisztítsa; tartsa a szellőzőnyílásokat szabadon |
| Javítások | Szakemberre bízva; vegye fel a kapcsolatot a Metabo ügyfélszolgálatával |
| Pótalkatrészek | Eredeti Metabo tápkábel |
| Környezetvédelem | Ne dobja a háztartási hulladékba; hasznosítsa újra a hulladékudvarban |
Gyakran ismételt kérdések - ASC 145 METABO
Felhasználói kérdések a következőről ASC 145 METABO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elem töltő PDF formátumban ingyenesen! Találja meg kézikönyvét ASC 145 - METABO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ASC 145 márka METABO.
HASZNÁLATI ÚTMUTATÓ ASC 145 METABO

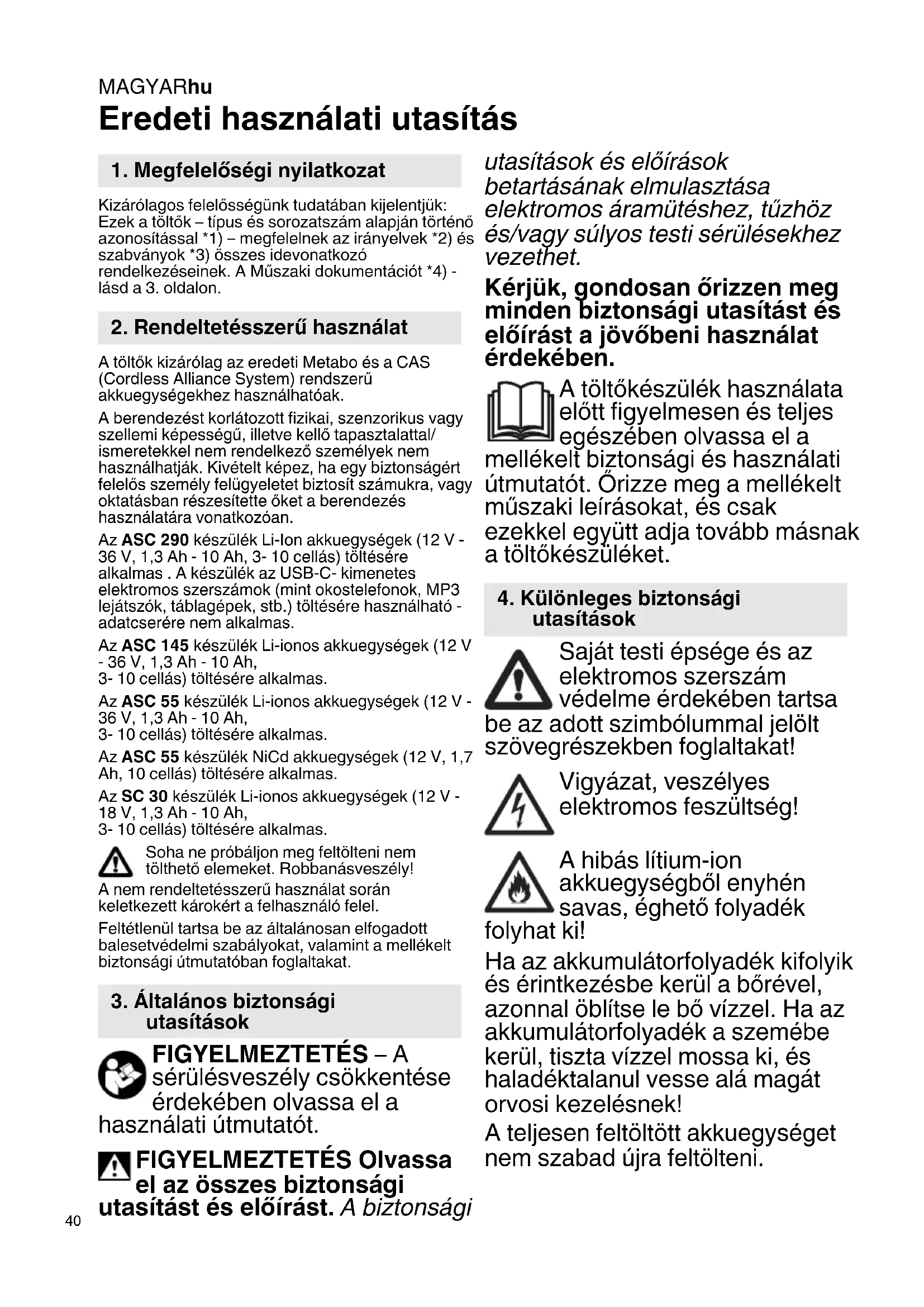

hu Eredeti használati utasítás 40
Eredeti használati utasítás
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük: Ezek a töltök – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.
2. Rendeltetésszerű használat
A töltók kizárólag az eredeti Metabo és a CAS (Cordless Alliance System) rendszerű akkuegységekhez használhatóak.
A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan.
Az ASC 290 készülék Li-Ion akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas. A készülék az USB-C- kimenetes elektromos szerszámok (mint okostelefonok, MP3 lejátszók, táblagépek, stb.) töltésére használható - adatcserére nem alkalmas.
Az ASC 145 készülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.
Az ASC 55 készülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.
Az ASC 55 készülék NiCd akkuegységek (12 V, 1,7 Ah, 10 cellás) töltésére alkalmas.
Az SC 30 készülék Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.
Soha ne próbáljon meg feltölteni nem tölthető elemeket. Robbanásveszély!
A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.
Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.
3. Általános biztonsági utasítások
FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a nálati útmutatót.
FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és előírást. A biztonsági
utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük, gondosan órizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.
A töltőkészülék használata előtt figyelmesen és teljes egészében olvassa el aelt biztonsági és használati tót. Örizze meg a mellékelt ki leírásokat, és csak el együtt adja tovább másnak készüléket.
4. Különleges biztonsági utasítások
Saját testi épsége és az elektromos szerszám védelme érdekében tartsa
be az adott szimbólummal jelölt szövegrészekben foglaltakat!
Vigyázat, veszélyes elektromos feszültség!
A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki!
Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek!
A teljesen feltöltött akkuegységet nem szabad újra feltölteni.
Csak beltéri használatra alkalmas.
Óvja a töltőkészüléket a nedvességtől!
Ne engedje meg, hogy gyerekek használják a készüléket.
Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.
Tartsa távol a gyerekeket a töltőkészüléktől ill. a munkaterülettől!
Tárolja a töltőkészüléket gyerekek számára nem hozzáférhető helyen!
Tüz vagy füst keletkezésekor azonnal húzza ki a töltőkészülék hálózati csatlakozódugóját!
Ne dugjon semmit az akkumulátortöltő készülék szellőzőnyílásaiba – elektromos áramütés illetve rövidzárlat veszélye!
Ne használjon meghibásodott akkuegységet!
Nagy fémporterheléses területeken ne töltsön fel akkuegységet AIR COOLED töltőkkel.
ASC 290: Csak az eredeti Metabo tápvezetékkel használható.
5. Áttekintés
Lásd a 2. oldalon. Az ábrák minden készülékre vonatkozóan példa értékűek.
1 akkuegység (nem része a szállítási terjedelemnek)
2 csúszó érintkező
3 üzemeléskijelző
4 figyelmeztető kijelző
5 töltésszintkijelző *
6 USB fedél *
7 USB-C csatlakozó *
8 LED kijelző (az USB-C csatlakozó feszültség alatt) *
* modelltöl függ
6. Üzembe helyezés
Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.
Az ehhez hasonló, egyenáramot előállító készülékek befolyásolhatják az egyszerű hibaáramú védőkapcsolók működését. Használjon „F” vagy jobb típust, max. 30 mA kioldóárammal.
A töltőkészülék üzembe helyezése előtt győződjön meg róla, hogy a szellőzőnyílások szabadok. A más tárgyakhoz betartandó legkisebb távolság legalább 5 cm!
6.1 Önteszt
Csatlakoztassa a hálózati csatlakozót.
A figyelmeztető kijelző (4) és az üzemeléskijelző (3) kb. 1 másodpercre egymás után felvillannak, a beépített ventilátor kb. 5 másodpercig jár.
7. Használat
7.1 Akkuegység feltöltése
Az akkuegységet teljesen, ütközésig tolja fel a (2) csúszó érintkezőre.
Az üzemeléskijelző (3) villog.
Megjegyzés: Li-ionos akkuegységnél úgy jelezheti ki a töltésszintet, hogy először kiveszi az akkuegységet a töltőkészülékböl, majd megnyomja az akkuegységen lévő gombot.
7.2 Fenntartó-töltés
Ha a töltés befejeződött, az akkumulátortöltő készülék automatikusan fenntartó töltésre kapcsol át.
Az akkuegység az akkumulátortöltő készülékben maradhat, és így mindig üzemkész.
Az üzemeléskijelző (3) folyamatosan világít.
7.3 Csak az ASC 290: USB készülék töltése
Csak olyan USB készüléket csatlakoztasson, amely USB szabvánnyal kompatibilis. Nem patibilis készülékek használata hibás ödéshez, anyagi károkhoz vagy sérülésekhez thet.
Nyissa fel a fedelet (6) és csatlakoztasson egy USB készüléket egy megfelelő vezetékkel az USB-C csatlakozóba (7). A készülék tölt.
AZ USB-C csatlakozó (7) feszültség alatt (a LED kijelző (8) világít), ha nem tölt akkuegységet.
MAGYARhu
Amennyiben egy akkuegységet és egy USB készüléket egyidőben csatlakoztatnak, az USB töltés automatikusan elindul az akkuegység feltöltése után.
8. Üzemzavar
8.1 A figyelmeztető kijelző (4) folyamatosan világít
Az akkuegység nem töltödik. A hömérséklet túl magas vagy túl alacsony. Ha az akkuegység hömérséklete 0 °C és 50 °C közé kerül, a töltési folyamat automatikusan elkezdődik.
ASC 290: A figyelmeztető kijelző (4) folyamatosan világít és a töltésszintkijelző (5) villog: a töltő forró, az akkuegységet csökkentett teljesítménnyel tölti.
8.2 A figyelmeztető kijelző (4) villog
- Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a töltőkészülékből.
- Az akkuegységet nem tolták fel megfelelően a csúszó érintkezőre (2). Lásd a 7.1. fejezetet.
- ASC 290: A figyelmeztető kijelző (4) villog és a töltésszintkijelző (5) kialudt: az akkuegységet nem tölti, a töltő túl forró.
9. Javítás
Töltőkészüléket csak villamos szakember javíthat!
Amennyiben a készülék hálózati csatlakozóvezetéke megsérül, akkor azt a sérülések elkerülése érdekében a gyártóval, a gyártó ügyfélszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni.
A javításra szoruló Metabo töltőkészülékekkel kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.
10. Környezetvédelem
Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.
A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.
Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.
11. Műszaki adatok
Lásd a 3. oldalt.
$$ \mathbf {C} = \text { az akkuegység kapacitása } $$
$$ \begin{array}{l} \mathbf {I _ {C}} = \text {töltóáram} \ \mathbf {t} = \text {töltési idő} \end{array} 1) $$
$$ \begin{array}{c} \text {USB = az USB - C csatlakozó feszültsége és} \ \text {max. tõltõárama} \end{array} $$
1) A példaértéküen kiválasztott akkuegységek töltési ideje. Az akkuegység maradék kapacitásától, valamint hőmérsékletétől függően a valós töltési idők eltérhetnek a megadottaktól.
Megengedett környezeti hömérséklet töltés során: 0 °C - 40 °C.
A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.
□ Il védőosztályba tartozó készülék
\~ Váltóáram
