Termék típusa	Li-Ion akkumulátortöltő
Márka	Metabo
Modell	ASC 15
Tápellátás feszültsége	220-240 V AC, 50-60 Hz
Töltési feszültség	12 V - 36 V (Li-Ion)
Kompatibilis akkumulátor kapacitás	1,3 Ah - 10 Ah, 3-10 cella
Töltőáram	Körülbelül 4 A (modelltől függően)
Tipikus töltési idő	Körülbelül 1 óra egy 4 Ah-s akkumulátorhoz
Töltési környezeti hőmérséklet	0 °C és 40 °C között
Védelmi osztály	II (kettős szigetelés)
Áramtípus	Váltakozó (AC)
Méretek (kb.)	200 x 90 x 60 mm
Súly (kb.)	0,5 kg
Fő funkciók	Automatikus újratöltés, karbantartó üzemmód, önteszt
Jelzők	Ellenőrző jelzőfény, figyelmeztető jelzőfény
Karbantartás és tisztítás	Tisztítás előtt húzza ki, ne használjon folyadékokat
Biztonság	Túlterhelés, rövidzárlat, túlzott hőmérséklet elleni védelem
Alkatrészek és javíthatóság	Javítás csak Metabo által jóváhagyott szakember által
Rendeltetésszerű használat	Eredeti Metabo és CAS akkumulátorok töltése
Környezetvédelmi előírások	Ne dobja a háztartási hulladékba, hasznosítsa újra a hulladéklerakóban

Gyakran ismételt kérdések - ASC 15 METABO

Milyen típusú akkumulátorokat tölthetek a Metabo ASC 15 töltővel?

Az ASC 15 töltő eredeti Metabo és CAS (Cordless Alliance System) Li-Ion akkumulátorok töltésére készült, 12 V és 36 V közötti feszültséggel és 1,3 Ah és 10 Ah közötti kapacitással (3-10 cella). Soha ne próbáljon meg nem újratölthető elemeket tölteni.

Hogyan tudhatom meg, hogy az akkumulátor teljesen fel van töltve?

Az akkumulátor behelyezése után az ellenőrző jelzőfény (3) villog töltés közben. Amikor a töltés befejeződött, a jelzőfény folyamatosan világít. A töltő automatikusan karbantartó üzemmódba kapcsol, hogy az akkumulátort használatra készen tartsa.

Mit tegyek, ha a figyelmeztető jelzőfény (4) villog?

A figyelmeztető jelzőfény villogása hibás vagy rosszul behelyezett akkumulátort jelez. Azonnal távolítsa el az akkumulátort a töltőből és ellenőrizze annak állapotát. Győződjön meg arról, hogy megfelelően be van nyomva a csúszófoglalatba.

Hagyhatom az akkumulátort a töltőn a töltés után?

Igen, a töltő automatikusan karbantartó üzemmódba kapcsol. Az akkumulátor biztonságosan a töltőn maradhat, teljes töltöttségen lesz tartva és bármikor használatra kész.

Milyen biztonsági óvintézkedéseket kell betartani?

Olvassa el figyelmesen az útmutatót. A töltőt csak beltérben, nedvességtől védett helyen használja. Ne takarja le a szellőzőnyílásokat, tartsa legalább 5 cm távolságra más tárgyaktól. Füst vagy tűz esetén azonnal húzza ki.

A töltő felmelegszik használat közben?

Enyhe melegedés normális. Ha a töltő túl forróvá válik, a figyelmeztető jelzőfény (4) kigyulladhat vagy villoghat. Ebben az esetben hagyja lehűlni egy szellős helyen. Szükség esetén a töltő automatikusan csökkenti a töltési teljesítményt.

Hogyan tisztítsam a töltőt?

Tisztítás előtt mindig húzza ki a töltőt. Használjon száraz, puha rongyot. Soha ne használjon folyadékokat vagy dörzsölő anyagokat, amelyek az eszközbe juthatnak.

Hol találok alkatrészeket vagy hol javíttathatom meg a töltőt?

A javításokat csak jóváhagyott szakember végezheti. Lépjen kapcsolatba Metabo képviselőjével, vagy keresse fel a www.metabo.com weboldalt a vevőszolgálat megtalálásához.

Az ASC 15 töltő kompatibilis a NiCd akkumulátorokkal?

Nem, az ASC 15 modell kizárólag Li-Ion akkumulátorokhoz készült. NiCd akkumulátorokhoz használja az ASC 55 modellt (lásd az útmutatót). Soha ne próbáljon meg nem kompatibilis akkumulátorokat tölteni.

Hogyan semmisítsem meg a töltőt élettartama végén?

Ne dobja a töltőt a háztartási hulladékba. A WEEE-irányelvnek megfelelően helyezze el egy kijelölt gyűjtőponton (bolt, hulladéklerakó) az újrahasznosítás érdekében. Keresse fel a www.quefairedemesdechets.fr weboldalt.

HASZNÁLATI ÚTMUTATÓ ASC 15 METABO

hu Eredeti használati utasítás 40

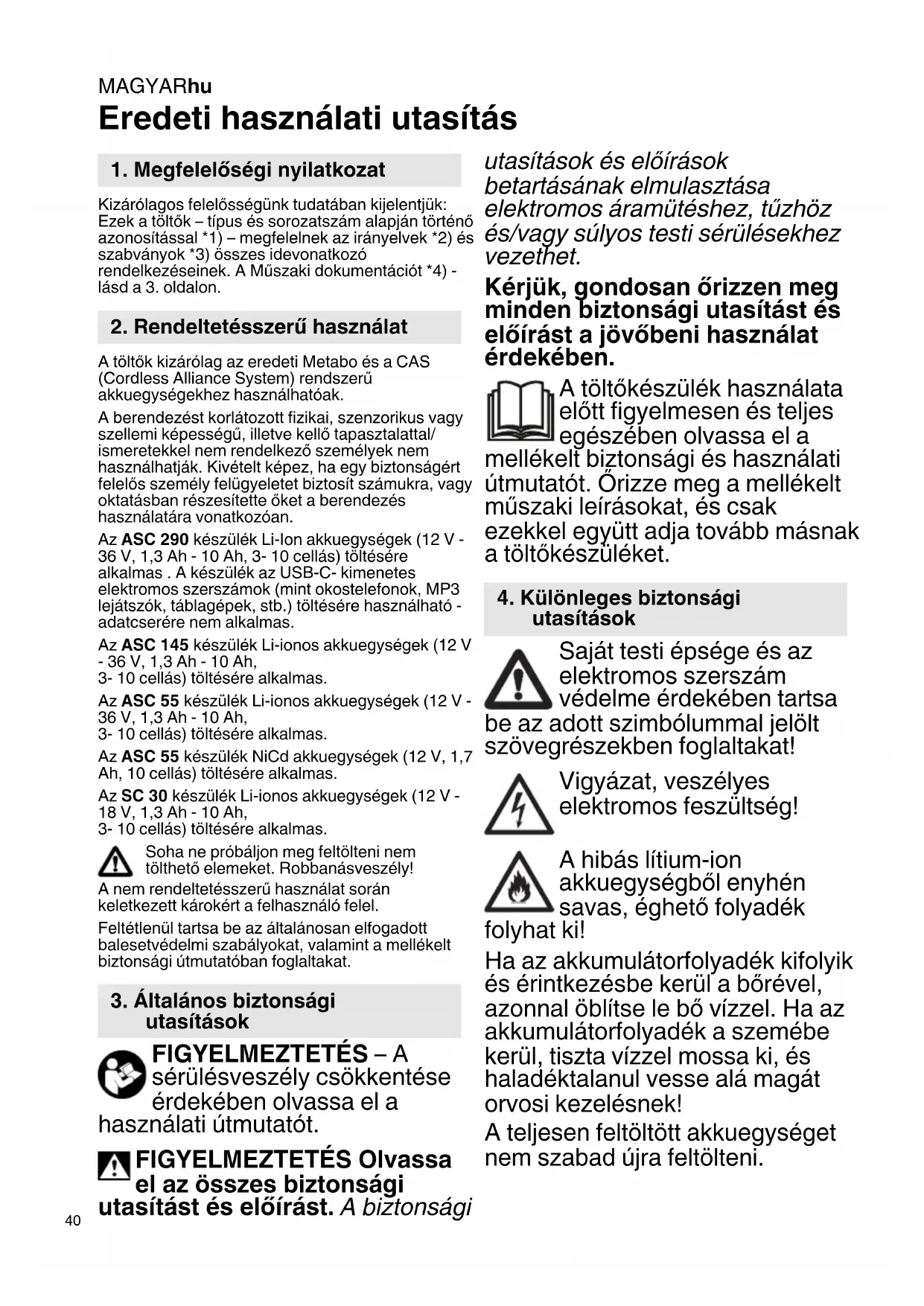

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a töltök – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

A töltók kizárólag az eredeti Metabo és a CAS (Cordless Alliance System) rendszerű akkuegységekhez használhatóak.

A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan.

Az ASC 290 készülék Li-Ion akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas. A készülék az USB-C- kimenetes elektromos szerszámok (mint okostelefonok, MP3 lejátszók, táblagépek, stb.) töltésére használható - adatcserére nem alkalmas.

Az ASC 145 készülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.

Az ASC 55 készülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.

Az ASC 55 készülék NiCd akkuegységek (12 V, 1,7 Ah, 10 cellás) töltésére alkalmas.

Az SC 30 készülék Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.

Soha ne próbáljon meg feltölteni nem tölthető elemeket. Robbanásveszély!

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági utasítások

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a nálati útmutatót.

FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és előírást. A biztonsági

utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan órizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

A töltőkészülék használata előtt figyelmesen és teljes egészében olvassa el aelt biztonsági és használati tót. Örizze meg a mellékelt ki leírásokat, és csak el együtt adja tovább másnak készüléket.

4. Különleges biztonsági utasítások

Saját testi épsége és az elektromos szerszám védelme érdekében tartsa

be az adott szimbólummal jelölt szövegrészekben foglaltakat!

Vigyázat, veszélyes elektromos feszültség!

A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltöltött akkuegységet nem szabad újra feltölteni.

Csak beltéri használatra alkalmas.

Óvja a töltőkészüléket a nedvességtől!

Ne engedje meg, hogy gyerekek használják a készüléket.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Tartsa távol a gyerekeket a töltőkészüléktől ill. a munkaterülettől!

Tárolja a töltőkészüléket gyerekek számára nem hozzáférhető helyen!

Tüz vagy füst keletkezésekor azonnal húzza ki a töltőkészülék hálózati csatlakozódugóját!

Ne dugjon semmit az akkumulátortöltő készülék szellőzőnyílásaiba – elektromos áramütés illetve rövidzárlat veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses területeken ne töltsön fel akkuegységet AIR COOLED töltőkkel.

ASC 290: Csak az eredeti Metabo tápvezetékkel használható.

5. Áttekintés

Lásd a 2. oldalon. Az ábrák minden készülékre vonatkozóan példa értékűek.

1 akkuegység (nem része a szállítási terjedelemnek)
2 csúszó érintkező
3 üzemeléskijelző
4 figyelmeztető kijelző
5 töltésszintkijelző *
6 USB fedél *
7 USB-C csatlakozó *

8 LED kijelző (az USB-C csatlakozó feszültség alatt) *

* modelltöl függ

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

Az ehhez hasonló, egyenáramot előállító készülékek befolyásolhatják az egyszerű hibaáramú védőkapcsolók működését. Használjon „F” vagy jobb típust, max. 30 mA kioldóárammal.

A töltőkészülék üzembe helyezése előtt győződjön meg róla, hogy a szellőzőnyílások szabadok. A más tárgyakhoz betartandó legkisebb távolság legalább 5 cm!

6.1 Önteszt

Csatlakoztassa a hálózati csatlakozót.

A figyelmeztető kijelző (4) és az üzemeléskijelző (3) kb. 1 másodpercre egymás után felvillannak, a beépített ventilátor kb. 5 másodpercig jár.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, ütközésig tolja fel a (2) csúszó érintkezőre.

Az üzemeléskijelző (3) villog.

Megjegyzés: Li-ionos akkuegységnél úgy jelezheti ki a töltésszintet, hogy először kiveszi az akkuegységet a töltőkészülékböl, majd megnyomja az akkuegységen lévő gombot.

7.2 Fenntartó-töltés

Ha a töltés befejeződött, az akkumulátortöltő készülék automatikusan fenntartó töltésre kapcsol át.

Az akkuegység az akkumulátortöltő készülékben maradhat, és így mindig üzemkész.

Az üzemeléskijelző (3) folyamatosan világít.

7.3 Csak az ASC 290: USB készülék töltése

Csak olyan USB készüléket csatlakoztasson, amely USB szabvánnyal kompatibilis. Nem patibilis készülékek használata hibás ödéshez, anyagi károkhoz vagy sérülésekhez thet.

Nyissa fel a fedelet (6) és csatlakoztasson egy USB készüléket egy megfelelő vezetékkel az USB-C csatlakozóba (7). A készülék tölt.

AZ USB-C csatlakozó (7) feszültség alatt (a LED kijelző (8) világít), ha nem tölt akkuegységet.

MAGYARhu

Amennyiben egy akkuegységet és egy USB készüléket egyidőben csatlakoztatnak, az USB töltés automatikusan elindul az akkuegység feltöltése után.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem töltödik. A hömérséklet túl magas vagy túl alacsony. Ha az akkuegység hömérséklete 0 °C és 50 °C közé kerül, a töltési folyamat automatikusan elkezdödik.

ASC 290: A figyelmeztető kijelző (4) folyamatosan világít és a töltésszintkijelző (5) villog: a töltő forró, az akkuegységet csökkentett teljesítménnyel tölti.

8.2 A figyelmeztető kijelző (4) villog

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a töltőkészülékből.
• Az akkuegységet nem tolták fel megfelelően a csúszó érintkezőre (2). Lásd a 7.1. fejezetet.
• ASC 290: A figyelmeztető kijelző (4) villog és a töltésszintkijelző (5) kialudt: az akkuegységet nem tölti, a töltő túl forró.

9. Javítás

Töltőkészüléket csak villamos szakember javíthat!

Amennyiben a készülék hálózati csatlakozóvezetéke megsérül, akkor azt a sérülések elkerülése érdekében a gyártóval, a gyártó ügyfélszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni.

A javításra szoruló Metabo töltőkészülékekkel kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.

11. Műszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek feszültségtartománya

C = az akkuegység kapacitása

I_C = töltőáram t = töltési idő 1)

USB = az USB-C csatlakozó feszültsége és max. töltőárama

1) A példaértéküen kiválasztott akkuegységek töltési ideje. Az akkuegység maradék kapacitásától, valamint hőmérsékletétől függően a valós töltési idők eltérhetnek a megadottaktól.

Megengedett környezeti hömérséklet töltés során: 0 °C - 40 °C.

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

□ Il védőosztályba tartozó készülék

\~ Váltóáram
