| Tipo di prodotto | Caricabatterie per batterie Li-Ion |
| Marca | Metabo |
| Modello | ASC 15 |
| Tensione di alimentazione | 220-240 V AC, 50-60 Hz |
| Tensione di carica | 12 V - 36 V (Li-Ion) |
| Capacità batteria compatibile | 1,3 Ah - 10 Ah, 3-10 celle |
| Corrente di carica | Circa 4 A (secondo il modello) |
| Tempo di carica tipico | Circa 1 h per una batteria da 4 Ah |
| Temperatura ambiente di carica | 0 °C a 40 °C |
| Classe di protezione | II (doppio isolamento) |
| Tipo di corrente | Alternata (AC) |
| Dimensioni (circa) | 200 x 90 x 60 mm |
| Peso (circa) | 0,5 kg |
| Funzioni principali | Ricarica automatica, modalità mantenimento, autotest |
| Indicatori | Spia di controllo, spia di avviso |
| Manutenzione e pulizia | Staccare la spina prima della pulizia, non utilizzare liquidi |
| Sicurezza | Protezione da sovraccarico, cortocircuito, temperatura eccessiva |
| Ricambi e riparabilità | Riparazione solo da un tecnico specializzato Metabo |
| Uso previsto | Ricarica batterie originali Metabo e CAS |
| Istruzioni ambientali | Non smaltire con i rifiuti domestici, riciclare presso un centro di raccolta |
Domande frequenti - ASC 15 METABO
Domande degli utenti su ASC 15 METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricabatterie in formato PDF gratuitamente! Trova il tuo manuale ASC 15 - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ASC 15 del marchio METABO.
MANUALE UTENTE ASC 15 METABO
it Istruzioni originali 16
es Manual original 19
pt Manual original 22
sv Bruksanvisning i original 25

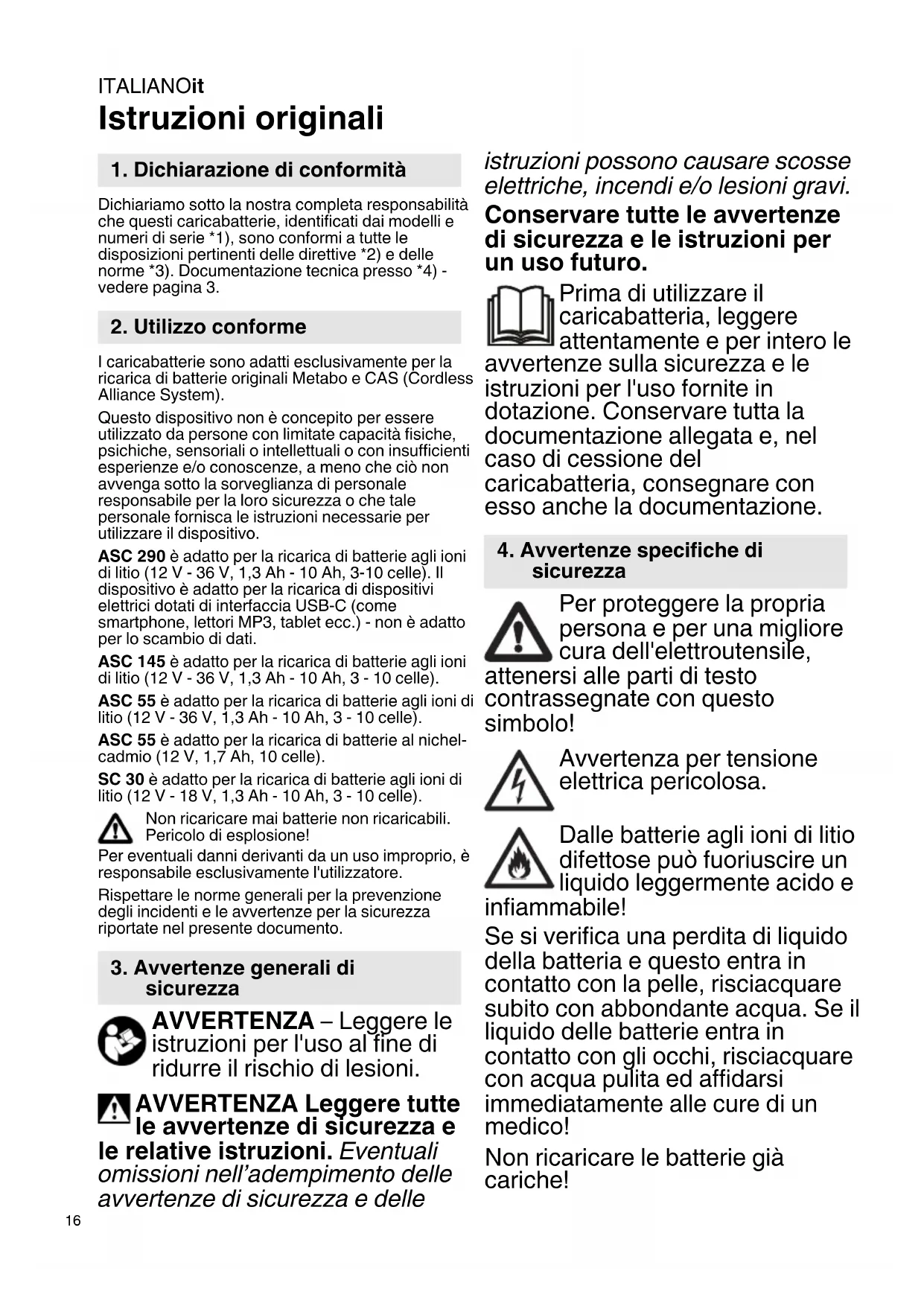

Istruzioni originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità che questi caricabatterie, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3.
2. Utilizzo conforme
I caricabatterie sono adatti esclusivamente per la ricarica di batterie originali Metabo e CAS (Cordless Alliance System).
Questo dispositivo non è concepito per essere utilizzato da persone con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsabile per la loro sicurezza o che tale personale fornisca le istruzioni necessarie per utilizzare il dispositivo.
ASC 290 è adatto per la ricarica di batterie agli ioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celle). Il dispositivo è adatto per la ricarica di dispositivi elettrici dotati di interfaccia USB-C (come smartphone, lettori MP3, tablet ecc.) - non è adatto per lo scambio di dati.
ASC 145 è adatto per la ricarica di batterie agli ioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).
ASC 55 è adatto per la ricarica di batterie agli ioni di litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).
ASC 55 è adatto per la ricarica di batterie al nichel-cadmio (12 V, 1,7 Ah, 10 celle).
SC 30 è adatto per la ricarica di batterie agli ioni di litio (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 celle).
Non ricaricare mai batterie non ricaricabili. Pericolo di esplosione!
Per eventuali danni derivanti da un uso improprio, è responsabile esclusivamente l'utilizzatore.
Rispettare le norme generali per la prevenzione degli incidenti e le avvertenze per la sicurezza riportate nel presente documento.
3. Avvertenze generali di sicurezza
AVVERTENZA – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.
AVVERTENZA Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Eventuali omissioni nell'adempimento delle avvertenze di sicurezza e delle
istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.
Prima di utilizzare il caricabatteria, leggere attentamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione del caricabatteria, consegnare con esso anche la documentazione.
4. Avvertenze specifiche di sicurezza
Per proteggere la propria persona e per una migliore cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo!
Avvertenza per tensione elettrica pericolosa.
Dalle batterie agli ioni di litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!
Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico!
Non ricaricare le batterie già cariche!
Solo per uso in ambienti interni.
Proteggere il caricabatteria dall'umidità!
Non consentire mai ai bambini di utilizzare il dispositivo.
I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.
Tenere lontano i bambini dal caricabatteria e dal luogo di lavoro!
Riporre il caricabatteria lontano dalla portata dei bambini!
In presenza di fumo o fuoco nel caricabatteria, staccare immediatamente la spina di alimentazione!
Non inserire oggetti nelle feritoie di aerazione del caricabatteria – Pericolo di scossa elettrica o di cortocircuito!
Non utilizzare batterie difettose!
Nelle aree caratterizzate da un'elevata presenza di polvere metallica, non ricaricare le batterie con i caricabatteria AIR COOLED.
ASC 290: utilizzare soltanto il cavo di alimentazione originale Metabo.
5. Sintesi
Vedere pagina 2. Le immagini hanno valore indicativo per tutti gli apparecchi.
1 Batteria (non in dotazione)
2 Innesto a slitta
3 Spia di funzionamento
4 Spia di avviso
5 Indicatore dello stato di carica *
6 Copertura USB *
7 Attacco USB-C *
8 Indicatore LED (attacco USB-C alimentato con la tensione) *
* in base al modello
6. Messa in funzione
Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetta del modello.
Apparecchi come questo, che generano corrente continua, potrebbero esercitare influssi su un circuito di sicurezza per correnti di guasto. Utilizzare un apparecchio di tipo F o superiore, con corrente di apertura max. di 30 mA.
Prima della messa in funzione del caricabatteria assicurarsi che le feritoie di aerazione siano libere. Distanza minima rispetto ad altri oggetti: almeno 5 cm!
6.1 Autotest
Inserire la spina di alimentazione.
La spia di avviso (4) e la spia di funzionamento (3) si accendono in successione per ca. 1 secondo e la ventola incorporata funziona per ca. 5 secondi.
7. Utilizzo
7.1 Ricarica della batteria
Inserire l'intera batteria, fino in fondo sull'innesto a slitta (2).
La spia di funzionamento (3) lampeggia.
Nota: per visualizzare il livello di carica delle batterie agli ioni di litio, per prima cosa estrarre la batteria dal caricabatteria, quindi premere il tasto sulla batteria.
7.2 Carica di mantenimento
Una volta terminata la ricarica, il caricabatteria passa automaticamente alla carica di mantenimento.
La batteria può rimanere all'interno del caricabatteria e, in questo modo, è sempre pronta per l'uso.
La spia di funzionamento (3) si accende in modo permanente.
7.3 Solo ASC 290: ricarica del dispositivo USB
Collegare solo dispositivi USB standard compatibili. L'uso di dispositivi non compatibili causare malfunzionamenti, danni o lesioni.
Aprire il cappuccio (6) e collegare il dispositivo USB all'attacco USB-C (7) con un cavo adatto. Il dispositivo viene ricaricato.
L'attacco USB-C (7) viene alimentato con la tensione (indicatore LED (8) acceso) solo se non viene ricaricata la batteria.
Se la batteria e il dispositivo USB sono collegati contemporaneamente, il processo di carica USB si
ITALIANOit
avvia automaticamente al termine del processo di carica della batteria.
8. Anomalia
8.1 La spia di avviso (4) si accende in modo permanente
La batteria non viene ricaricata. Temperatura troppo alta/troppo bassa. Se la temperatura della batteria è compresa tra 0 °C e 50 °C, il processo di ricarica inizia automaticamente.
ASC 290: la spia di avviso (4) è accesa fissa e l'indicatore dello stato di carica (5) lampeggia: il caricabatteria è caldo, la batteria viene ricaricata con una potenza di carica ridotta.
8.2 La spia di avviso (4) lampeggia
- La batteria è guasta. Togliere immediatamente la batteria dal caricabatteria.
- La batteria non è stata applicata correttamente sull'innesto a slitta (2). Vedere il capitolo 7.1.
- ASC 290: la spia di avviso (4) lampeggia e l'indicatore dello stato di carica (5) è spento: la batteria non viene ricaricata, il caricabatteria è troppo caldo.
9. Riparazione
Le riparazioni al caricabatteria devono essere effettuate esclusivamente da elettricisti specializzati!
Per evitare eventuali pericoli, quando il cavo dell'alimentazione del presente apparecchio è danneggiato, farlo sostituire dal produttore, dal servizio clienti o da un'altra persona qualificata.
Nel caso di caricabatteria Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com.
10. Rispetto dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori.
I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza.
Solo per i Paesi UE: non smaltire gli elettroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile.
11. Dati tecnici
Vedere pagina 3.
U = range di tensione delle batterie
C = capacità delle batterie
I_C = corrente di carica
t = tempo di ricarica 1)
USB = tensione e corrente di carica max. dell'attacco USB-C
1) Tempi di ricarica di batterie scelte come esempio. I tempi di carica reali possono variare dai valori indicati in funzione della capacità residua nonché della temperatura della batteria.
Temperatura ambiente consigliata per la ricarica: da 0 °C a 40 °C.
Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico.
□ Apparecchiatura della classe di protezione II
\~ Corrente alternata
