ACS 15 PlusEU - Caricabatterie METABO - Manuale utente e istruzioni gratuiti

Marca	Metabo
Modello	ACS 15 PlusEU
Tipo di prodotto	Caricabatterie
Tensione di ingresso	230 V ~ 50 Hz (secondo la targhetta)
Intervallo di tensione delle batterie compatibili	NiCd/NiMH: 4,8 V – 18 V; Li-ion: 7,2 V – 18 V; Batterie di avviamento: 6 V o 12 V con adattatore 6.27076
Funzioni principali	Carica automatica, autotest, modalità di mantenimento, modalità di ravvivamento (NiCd/NiMH), carica di batterie di avviamento (con adattatore)
Indicatori visivi	Spia di funzionamento, spia di guasto, spia di modalità ravvivamento
Ventilatore integrato	Sì, per raffreddamento
Protezione ambientale	Riciclabile al 100%; non gettare nei rifiuti domestici
Sicurezza	Protezione da sovraccarico, cortocircuito, guasto batteria; solo uso interno; non esporre all'umidità
Manutenzione	Pulire con un panno asciutto; riparazioni da uno specialista
Pezzi di ricambio	Cavo di alimentazione sostituibile (contattare SAV)
Manuale disponibile in	FR, DA, DE, EL, EN, ES, FI, HU, IT, NL, PL, PT, RU, SV e altri
Numero di pagine	68

Domande frequenti - ACS 15 PlusEU METABO

Quali tipi di batterie può caricare l'ACS 15 PlusEU?

Può caricare batterie NiCd e NiMH (4,8 V - 18 V, 1,25 Ah - 4 Ah) e batterie Li-ion (7,2 V - 18 V, 1,1 Ah - 3 Ah). Con l'adattatore opzionale (rif. 6.27076), può anche caricare batterie di avviamento umide per veicoli da 6 V o 12 V (20 Ah - 100 Ah).

Come si utilizza la modalità ravvivamento?

Inserire una batteria NiCd o NiMH nell'alloggiamento. Premere il tasto della modalità ravvivamento (4) fino a quando la spia (5) lampeggia. Il ciclo dura circa 8 ore per NiMH e 12 ore per NiCd. Non utilizzare più di una volta al mese per batteria.

Cosa significa la spia di guasto accesa fissa?

La batteria non si carica perché la sua temperatura è al di fuori dell'intervallo 0 °C – 50 °C. Posizionarla in un ambiente a temperatura ambiente; la carica inizierà automaticamente quando la temperatura sarà ammissibile.

Cosa significa la spia di guasto lampeggiante?

Indica o una batteria difettosa (rimuoverla immediatamente), o un cortocircuito tra i contatti di carica (verificare l'assenza di corpi estranei), o per una batteria Li-ion: il tasto di visualizzazione è stato premuto durante la carica (rimuovere la batteria e premere il suo tasto fuori carica).

Posso lasciare la batteria sul caricabatterie dopo la carica?

Sì, il caricabatterie passa automaticamente in modalità di mantenimento. La spia di funzionamento rimane accesa fissa. La batteria rimane disponibile in qualsiasi momento. Tuttavia, non lasciare la batteria nel caricabatterie scollegato, poiché potrebbe scaricarsi completamente e danneggiarsi.

Come caricare una batteria Li-ion con questo apparecchio?

Inserire la batteria nell'alloggiamento (1) fino all'arresto. Utilizzare un adattatore se necessario. La spia di funzionamento lampeggia durante la carica. La carica si arresta automaticamente. Per visualizzare il livello di carica, rimuovere la batteria e premere il suo tasto.

Posso caricare pile non ricaricabili?

No, non tentare mai di caricare pile non ricaricabili. Ciò presenta pericolo di esplosione.

Come mantenere il caricabatterie?

Pulirlo con un panno asciutto. Assicurarsi che le fessure di ventilazione siano libere (distanza minima di 5 cm da altri oggetti). Le riparazioni devono essere eseguite solo da uno specialista autorizzato.

Quale adattatore è necessario per caricare una batteria di avviamento del veicolo?

È necessario l'adattatore di carica 6.27076 (venduto separatamente). È adatto per batterie umide da 6 V o 12 V con una capacità di almeno 20 Ah.

Come riciclare il caricabatterie a fine vita?

Non gettarlo nei rifiuti domestici. Conformemente alla direttiva europea 2002/96/CE, gli apparecchi elettrici usati devono essere depositati in un punto di raccolta separato per essere riciclati in modo ecologico.

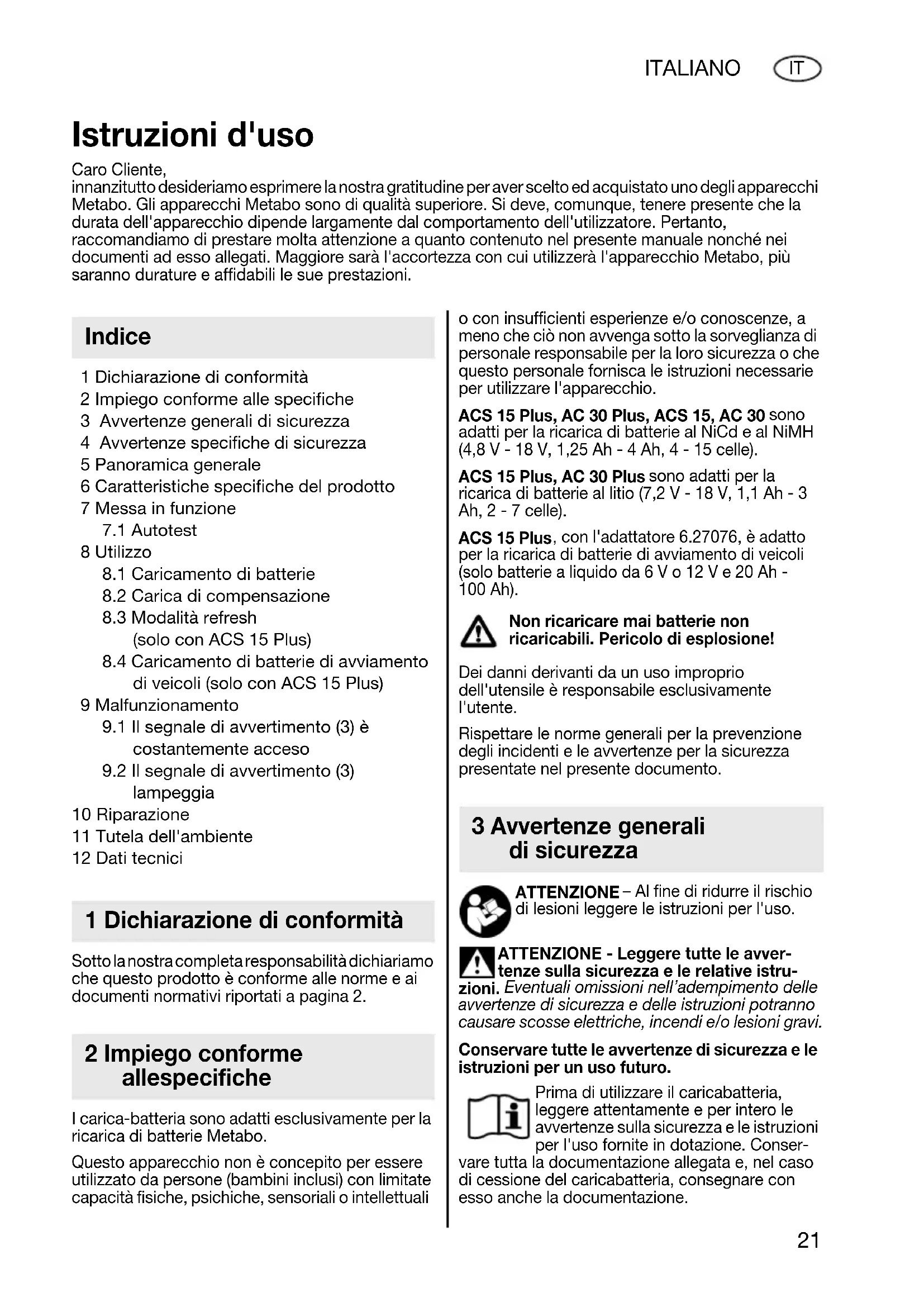

MANUALE UTENTE ACS 15 PlusEU METABO

innanzitutto desideriamo esprimere la nostra gratitudine per aver scelto ed acquistato uno degli appearecchi Metabo. Gli appearecchi Metabo sono di qualità superiore. Si deve, comunque, tenere presente che la durata dell'apparecchio dipende largamente dal comportamento dell'utilizzatore. Pertanto, raccomandiamo di prestare molto attenzione a quanto contentuto nel presente manuale nonché nei documents adesso allegati. Maggiore sare l'accortezza con cui utilizzato l'apparecchio Metabo, più saranno durature e affidabili le sue prestazioni.

Indice

1 Dichiarazione di conformità
2 Impiego conforme alle specifiche
3 Avvertenze generali di sicurezza
4 Avvertenze specifiche di sicurezza
5 Panorama generale
6 Caratteristiche specifiche del prodotto
7 Messa in funzione

7.1 Autotest

8 Utilizzo

8.1 Caricamento di batterie

8.2 Carica di compensazione

8.3 Modalità refresh (solo con ACS 15 Plus)

8.4 Caricamento di batterie di avviamento di veicoli (solo con ACS 15 Plus)

9 Malfunzionamento

9.1 Il segnale di averporto (3) è costamente acceso

9.2 Il segnale di avvertimento (3) lampeggia

10 Riparazione
11 Tutela dell'ambiente
12 Dati tecnici

1 Dichiarazione di conformità

Sotto la nostra completa responsabilità dichiariamo che questo prodotto è conforme alle norme e ai documenti normativi riportati a pagina 2.

2 Impiego conforme allespecifiche

I carica-batteria sono adatti esclusivamente per la ricarica di batterie Metabo.

Questo appearecchio non è concepito per essere utilizzato da persona (bambini inclusi) con limite capacità fisiche, psichiche, sensoriali o intellettuali

o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsable per la loro sicurezza o che questo personale fornisce le istruzioni necessarie per utilizzato l'apparecchio.

ACS 15 Plus, AC 30 Plus, ACS 15, AC 30 sono adatti per la ricarica di batterie al NiCd e al NiMH (4,8 V - 18 V, 1,25 Ah - 4 Ah, 4 - 15 celle).

ACS 15 Plus, AC 30 Plus sono adatti per la ricarica di batterie al litio (7,2 V - 18 V, 1,1 Ah - 3 Ah, 2 - 7 celle).

ACS 15 Plus, con l'adattatore 6.27076, è adatto per la ricarica di batterie di avviamento di veicoli (solo batterie a liquido da 6 V o 12 V e 20 Ah - 100 Ah).

Non ricaricare mai batterie non ricaricabili. Pericolo di esplosione!

Dei danni derivanti da un uso improprio dell'utensile è responsabile escludivamente l'utente.

Rispettare le norme generali per la prevenzione degli incidenti e le avventenze per la sicurezza presentate nel presente documento.

3 Avverenze generali di sicurezza

ATTENZIONE - Al fine di ridurre il rischio di lesions leggere le istruzioni per l'uso.

ATTENZIONE - Leggere tutte le avvertenze sulla sicurezza e le relative istru

zioni. Eventuali omissioni nell'adempimento delle avventenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzare il caricabatteria, leggere attendamente e per intero le avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conser

vare tutte la documentazione allegata e, nel caso di cessione del caricabatteria, consegnare con"This also anche la documentazione.

4 Avverenze specifiche di sicurezza

Per proteggere la propria persona e per una migliorare cura del carica-batteria stesso, atteneri alle parti di testo contrassegnate con quello symbolo.

Avvertenza per tensione elettrica pericolosa.

Dalle batterie al NiCd o NiMH difettose più fuoriuscire un liquido corrosivo (con il 30% di potassa caustica)!

Dalle batterie al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile!

Se il liquido fuoriesce delle batterie (al NiCd, al NiMH o al litio) e viene a contatto con la pelle, sciacquare immediatamente la parte interessata con abbondante acqua. Se il liquido della batteria dovesseVenire in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico.

Non ricaricare le batterie più cariche! Una carica eccessiva può danneggiare le batterie, riducendone la durata!

Utilizzare il carica-batteria sostanto in luoghi chiusi!

Proteggere il carica-batteria dall'umidità!

I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.

Tenere lontano i bambini dall'apparecchio caricabatteria e dal luogo di lavoro!

Riporre l'apparecchio carica-batteria lontano alla portata dei bambini!

In presenza di fumo o fuoco, staccare immediamente la spina di alimentazione dall'apparecchio!

Non inseire oggetti nella feritoia di aerazione dell'apparecchio carica-batteria - Pericolo di scossa elettrica o di cortocircuito!

Nonutilizzarebatteriedifettose!

5 Panorama generale

Vedi pagina 3 (si prega di aprire).

1 Vano di carica
2 Indicatore di funzionamento
3 Segnale di averporto
4 Tasto della modalità refresh
5 Indicatore della modalità refresh

6 C a r a t t e r i s t specifiche del prodotto

• Con batterie AIR COOLED calde, riduzione del tempo di ricarica fino al 50% e della temperatura massima della batteria nella ricarica di circa 10^ .
• Prolungamento della durata delle batterie AIR COOLED (soprattutto quale al NiMH) fino al 50% .
• ACS 15 Plus: modalità refresh per la cura delle batterie al NiCd e al NiMH.
• ACS 15 Plus: con l'adattatore 6.27076 (non in dotazione) si possono ricaricare le batterie di avviamento dei veicoli.

7 Messa in funzione

Prima della messa in funzione verificare che la tensione di alimentazione elettrica disponibile corrisponda ai dati elettrici riportati sulla targhetto del modello.

Prima della messa in funzione del caricabatteria assicurarsi che le feritoie di aerazione siano libero. Distanza minima rispetto ad altri oggetti: min. 5 cm!

7.1 Autotest

Inserire la spina di alimentazione.

Il segnale di averporto (3) e l'indicatore di funzionamento (2) si illuminano uno più al'altro per circa 1 secondo, la ventola incorpORA funziona per circa 5 secondi.

ACS 15 Plus:

Il segnale di avvertimento (3), l'indicatore di funzionamento (2) e l'indicatore della modalità refresh (5) si illuminano contemporaneamente per

circa 1 secondo, la ventola incorpora funziona per circa 1 secondo.

8 Utilizzo

8.1 Caricamento di batterie

Inserire la batteria fino alla battuta nel vano di carica (1). Se necessario, impiegare l'adattatore per batterie (disponibile come accessorio).

La piena capacité di una nuova batteria o di una batteria da molto tempo inutilizzata, si raggiunge sostanto dopo diversi cicli di ricarica-scaricamento.

L'indicatore di funzionamento (2) lampeggia.

Attenzione: Nel caso di batterie Li Ion (da 14.4 V o 18 V), affinché venga segnalato lo stato di batteria carica, sollevare per prima casa la batteria dal caricatore, quando premere il tasto sulla batteria.

8.2 Carica di compensazione

Una volta terminato il caricamento, il carica-batteria passa automaticamente alla posizione di carica di compensazione.

La batteria può rianere all'interno dell'apparecchio carica-batteria e, in quello modo, è sempre pronta per l'uso. Non lasciare perché la batteria nell'apparecchio carica-batteria, se questo è disinserito alla presa, altrimenti la的那一 della batteria potrebbero scaricarsi completamente eVenire danneggiate.

L'indicatore di funzionamento (2) è illuminato costamente.

8.3 Modalità refresh

(solo con ACS 15 Plus)

Nelle batterie al NiCd e al NiMH più succedere che, a causa del naturale scaricamento spontaneo, le celle della batteria abbiano livelli di carica diversi. Questo implicca che non è più disponibile la piena potenza della batteria per l'impiego. Se si riscontra quello effetto, con la modalità refresh è possibile ripristinare la piena potenza della batteria, in funzione della sua età.

Solo per batterie al NiCd e al NiMH - non per le batterie al litio e per le batterie di avviamento dei veicoli. Eseguire la modalità refresh al massimo una volta al mese per agli batteria.

1) Inserire la batteria fino alla battuta nel vano di carica (1). Se necessario, impiegare l'adattatore per batterie (disponibile come accessorio).
2) Premere il tasto della modalità refresh (4) finché lampeggia l'indicatore della modalità refresh (5).

La modalità refresh termina automaticamente dopo circa 8 ore (battery al NiMH) o dopo circa 12 ore (battery al NiCd).

La batteria è quindi completeness carica.

Nota: La batteria può essere rimossa in qualunque momento dal carica-batteria, e in quello modo si interrompe la modalità refresh.

Il termine della modalità refresh viene segnalato dall'illuminazione continua dell'indicatore di funzionamento (2). La batteria può rimanere all'interno dell'apparecchio carica-batteria e, in quello modo, è sempre pronta per l'uso.

8.4 Caricamento di batterie di avviamento di veicoli (solo con ACS 15 Plus)

Adatto esclusivamente per batterie a liquido da 6 V o 12 V e almeno 20 Ah.

Con l'adattatore di ricarica 6.27076 (non in dotazione) si possono ricaricare le batterie di avviamo dei veicoli. Osservare le avventenze di sicurezza e le istruzioni d'uso allegate all'adattatore di ricarica.

9 Malfunzionamento

9.1 II segnale di averporto (3) è costamente acceso

La batteria noniene ricaricata. Temperatura tropo alta/troppo bassa. Se la temperatura della batteria è compresa tra 0^ e 50^ , la procedura di carica inizia automaticamente.

9.2 II segnale di avventimento (3) lampeggia

• Batteria difettosa. Togliere immediatamente la batteria dall'apparecchio carica-batteria.
• Cortocircuito tra i contatti di carica. Controllare se nel vano di carica sono presenti corpi estranei.
• Per le batterie Li Ion (da 14.4 V o 18 V): Il tasting per la segnalazione di batteria carica è più stato premuto durante il caricamento. Per prima casa

sollevare la batteria dal caricatore, quindi premere il tasto sulla batteria.

10 Riparazione

Le riparazioni al carica-batteria devono essere effettuate esclusivamente da un centro specializzato per apparecchiature elettriche!

Per evitare eventuali pericoli, quando il cavò dell'alimentazione del presente apparecchio è danneggiato, farlo sostituire dal produttore, dal servizio clienti o da un'altra persona qualificata.

I carica-batteria Metabo che necessitano di riparazioni, possono essere inviatiagli indirizzi significativi nella penultima pagina. In caso di invio per riparazione, descrivre il problema rilevato.

11 Tutela dell'ambiente

Gli imballaggi usati alla Metabo sono riciclabili al 100% . I carica-batteria inutilizzabili e i relativi accessori comprendono una grande quantità di materie plastiche e materie prime riciclabili.

Le presenti istruzioni per l'uso sono stampate su carta sbiancata alla cloro.

Solo per Paesi UE: Non gettare le apparecchiature elettriche tra i rifiuti domestici!

Secondo la Direttiva Europea 2002/96/CE

relativa alle apparecchiature elettriche ed elettroniche usate e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche ESAuste devono essere raccolte separatamente, al fine di essere riutilizzate in modo eco-compatible.

12 Dati tecnici

Vedere pagina 2.

A = Campi di tensione delle batterie
B = Corrente di carica
C = Tempo di ricarica¹⁾ in funzione della capacità della batteria
D = Corrente di carica nella carica di compensazione

1) I tempi di ricarica reali possono variare dai valori indicati in funzione della energia residua nonché della temperatura della batteria.

Ci riserviamo il diritto di apportare modifiche per il miglioramento Tecnologico.
