Marca	Metabo
Modello	ASC 55 MULTI 8
Tipo di prodotto	Caricabatterie
Tensione di ingresso	230 V ~ (a seconda del paese)
Frequenza di ingresso	50-60 Hz
Tensione di uscita	12 V - 36 V
Corrente di carica	Fino a 4 A (a seconda della batteria)
Tempo di carica tipico	30 min - 3 h (a seconda della capacità)
Capacità batteria compatibile	1,3 Ah - 10 Ah
Numero di celle Li-Ion	3 - 10 celle
Tipo di batteria	Li-Ion
Funzioni	Carica rapida, modalità manutenzione, autotest, raffreddamento a ventola
Indicatori	Spia di controllo (verde), spia di avvertimento (arancione)
Protezione	Contro surriscaldamento, cortocircuito, batteria difettosa
Fissaggio a parete	Possibile (supporto 25 kg)
Alimentazione	Cavo di alimentazione rimovibile
Classe di protezione	I
Utilizzo	Solo interni
Dimensioni (circa)	250 x 150 x 100 mm
Peso (circa)	1,2 kg
Manutenzione	Pulire con un panno asciutto, non immergere
Ricambi	Cavo di alimentazione sostituibile
Riparabilità	Riparazione solo da parte di un specialista
Garanzia	Consultare il rivenditore

Domande frequenti - ASC 55 MULTI 8 METABO

Come caricare una batteria con il caricabatterie Metabo ASC 55 MULTI 8 ?

Inserire la batteria completamente nell'alloggiamento scorrevole (2). La spia di controllo (3) lampeggia per indicare la carica. Una volta terminato, la spia rimane accesa fissa.

Quali tipi di batterie posso caricare con questo caricabatterie?

Il caricabatterie è compatibile con batterie Li-Ion Metabo da 12 V a 36 V, con capacità da 1,3 Ah a 10 Ah, e da 3 a 10 celle. Non caricare mai batterie non ricaricabili.

Cosa significa la spia di avvertimento arancione accesa permanentemente?

Indica che la batteria non viene caricata perché la sua temperatura è troppo alta o troppo bassa. Attendere che la batteria sia tra 0 °C e 50 °C, la carica inizierà automaticamente.

Cosa fare se la spia di avvertimento lampeggia?

Significa che la batteria è difettosa o inserita male. Rimuovere immediatamente la batteria e controllarne lo stato. Inserirla correttamente fino a battuta.

Posso lasciare la batteria sul caricabatterie dopo la carica?

Sì, il caricabatterie passa automaticamente in modalità manutenzione. La batteria rimane operativa e può rimanere collegata in tutta sicurezza.

Il caricabatterie è adatto per uso esterno?

No, il caricabatterie deve essere utilizzato solo in interni, al riparo dall'umidità. Proteggerlo dalla pioggia e dagli schizzi d'acqua.

Come pulire il caricabatterie?

Scollegare il caricabatterie e pulirlo con un panno asciutto. Non utilizzare prodotti chimici e non immergerlo in acqua.

Il caricabatterie può essere fissato a parete?

Sì, utilizzare tasselli e viti adatti (ad es. 4 x tasselli 8 mm, 4 x viti 5 x 60 mm). La parete deve sostenere il peso del caricabatterie con la batteria (circa 25 kg).

Cosa fare in caso di fumo o fuoco?

Scollegare immediatamente il cavo di alimentazione. Non aprire il caricabatterie e contattare un specialista.

Dove posso trovare ricambi o far riparare il mio caricabatterie?

Contattare il rappresentante Metabo. Gli indirizzi sono disponibili su www.metabo.com. Non effettuare riparazioni da soli.

MANUALE UTENTE ASC 55 MULTI 8 METABO

it Istruzioni originali 16

es Manual original 19

pt Manual original 22

sv Bruksanvisning i original 25

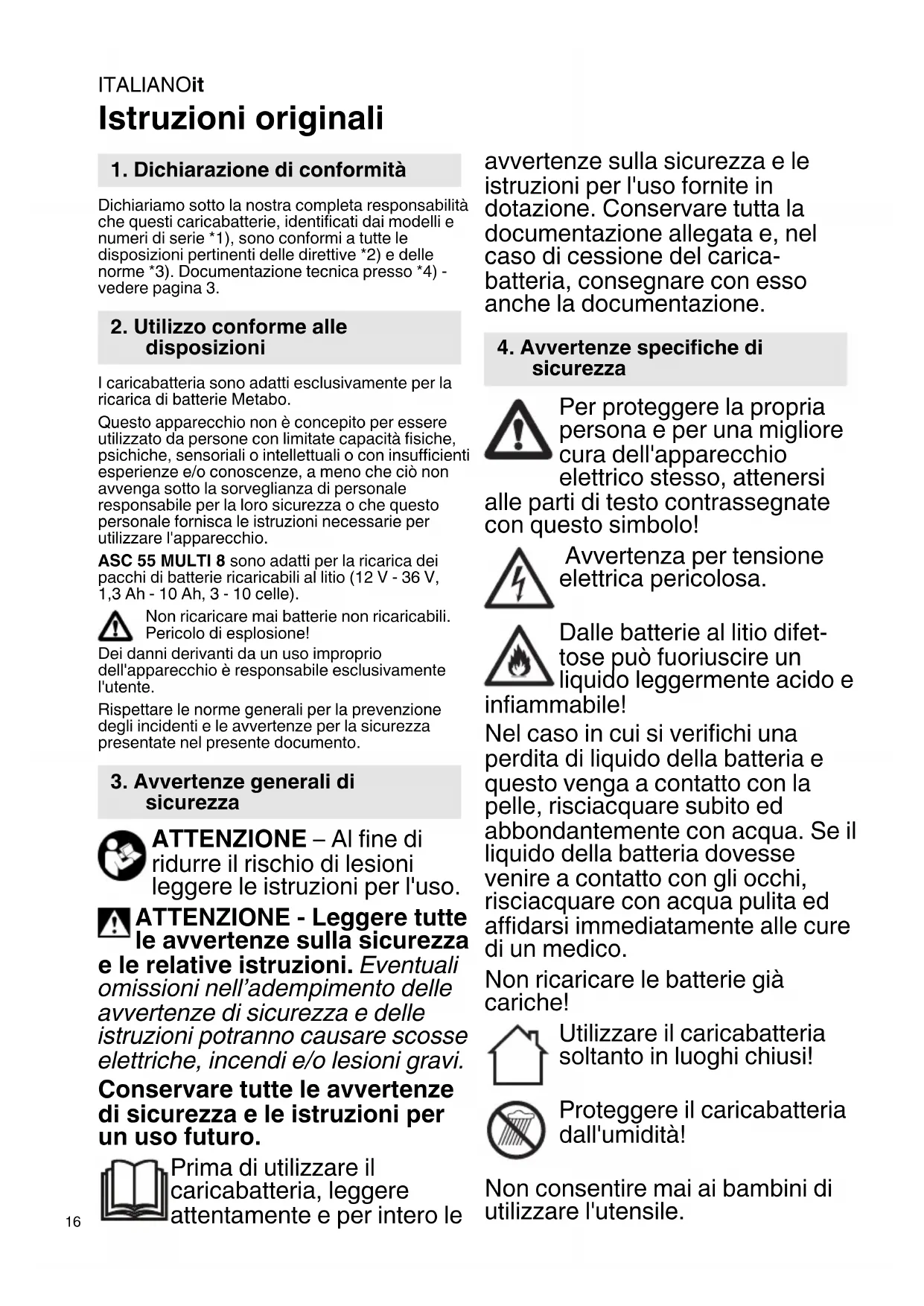

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che questi caricabatterie, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3.

2. Utilizzo conforme alle disposizioni

I caricabatteria sono adatti esclusivamente per la ricarica di batterie Metabo.

Questo apparecchio non è concepito per essere utilizzato da persone con limitate capacità fisiche, psichiche, sensoriali o intellettuali o con insufficienti esperienze e/o conoscenze, a meno che ciò non avvenga sotto la sorveglianza di personale responsabile per la loro sicurezza o che questo personale fornisca le istruzioni necessarie per utilizzare l'apparecchio.

ASC 55 MULTI 8 sono adatti per la ricarica dei pacchi di batterie ricaricabili al litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celle).

Non ricaricare mai batterie non ricaricabili. Pericolo di esplosione!

Dei danni derivanti da un uso improprio dell'apparecchio è responsabile esclusivamente l'utente.

Rispettare le norme generali per la prevenzione degli incidenti e le avvertenze per la sicurezza presentate nel presente documento.

3. Avvertenze generali di sicurezza

ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le istruzioni per l'uso.

ATTENZIONE - Leggere tutte le avvertenze sulla sicurezza e le relative istruzioni. Eventuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro.

Prima di utilizzare il caricabatteria, leggere attentamente e per intero le

avvertenze sulla sicurezza e le istruzioni per l'uso fornite in dotazione. Conservare tutta la documentazione allegata e, nel caso di cessione del caricabatteria, consegnare con esso anche la documentazione.

4. Avvertenze specifiche di sicurezza

Per proteggere la propria persona e per una migliore cura dell'apparecchio elettrico stesso, attenersi alle parti di testo contrassegnate con questo simbolo!

Avvertenza per tensione elettrica pericolosa.

Dalle batterie al litio difet- tose può fuoriuscire un liquido leggermente acido e infiammabile!

Nel caso in cui si verifichi una perdita di liquido della batteria e questo venga a contatto con la pelle, risciacquare subito ed abbondantemente con acqua. Se il liquido della batteria dovesse venire a contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico.

Non ricaricare le batterie già cariche!

Utilizzare il caricabatteria soltanto in luoghi chiusi!

Proteggere il caricabatteria dall'umidità!

Non consentire mai ai bambini di utilizzare l'utensile.

I bambini devono essere sorvegliati al fine di garantire che non giochino con l'apparecchio.

Tenere lontano i bambini dal caricabatteria e dal luogo di lavoro!

Riporre il caricabatteria lontano dalla portata dei bambini!

In presenza di fumo o fuoco, staccare immediatamente la spina di alimentazione del caricabatteria! Non inserire oggetti nella feritoia di aerazione del caricabatteria – Pericolo di scossa elettrica o di cortocircuito!

Non utilizzare batterie difettose!

Nelle aree caratterizzate da un'elevata presenza di polvere metallica, non ricaricare le batterie con i caricabatteria AIR COOLED (ASC 55 MULTI 8).

5. Panoramica generale

Vedere pagina 2.

1 Batteria (non in dotazione)
2 Innesto a slitta
3 Spia di funzionamento
4 Spia di avviso
5 Cavo di alimentazione rimovibile
6 Interruttore a leva

6. Messa in funzione

Prima della messa in funzione verificare che la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identificazione.

Apparecchi come questo, che generano corrente continua, potrebbero esercitare influssi su un circuito di sicurezza per correnti di guasto. Utilizzare un apparecchio di tipo F o superiore, con corrente di apertura max. di 30 mA.

Prima della messa in funzione del caricabatteria assicurarsi che le feritoie di aerazione siano libere. Distanza minima rispetto ad altri oggetti: almeno 5 cm!

6.1 Autotest

Inserire la spina di alimentazione.

La spia di avvertimento (4) e la spia di funzionamento (3) si alternano per circa un

secondo, la ventola integrata entra in funzione per circa 5 secondi.

6.2 Fissaggio alla parete

Se si desidera fissare il caricabatterie alla parete, questa deve essere adeguata al peso del dispositivo, incluso il pacchetto di batterie ricaricabili (circa 25 kg totali).

Utilizzare sistemi di fissaggio idonei

7. Utilizzo

7.1 Caricare la batteria

Inserire l'intera batteria, fino in fondo sull'accoppiamento di scorrimento (2).

La spia di funzionamento (3) lampeggia.

Nota: per visualizzare il livello di carica delle batterie agli ioni di litio (12 V, 18 V e 36 V), per prima cosa estrarre la batteria dal caricabatteria, quindi premere il tasto sulla batteria.

7.2 Carica di compensazione

Una volta terminato il caricamento, il carica-batteria passa automaticamente alla posizione di carica di compensazione.

La batteria può rimanere all'interno del caricabatteria e, in questo modo, è sempre pronta per l'uso.

La spia di funzionamento (3) rimane accesa.

8. Malfunzionamento

8.1 Spia di avvertimento (4) costantemente accesa

La batteria non viene ricaricata. Temperatura tropo alta/troppo bassa. Se la temperatura della batteria è compresa tra 0 °C e 50 °C, la procedura di carica inizia automaticamente.

8.2 Spia di avvertimento (4) lampeggiante

• La batteria è guasta. Togliere immediatamente la batteria dal caricabatteria.
• La batteria non è stata inserita correttamente nell'accoppiamento di scorrimento (2). Vedere il capitolo 7.1.

ITALIANOit

9. Riparazione

Le riparazioni al caricabatteria devono essere effettuate esclusivamente da un centro specializzato per apparecchiature elettriche!

Per evitare eventuali pericoli, quando la linea di collegamento di rete del presente apparecchio è danneggiata, farla riparare dal produttore, dal servizio clienti o da altra persona qualificata.

Nel caso di elettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com.

10. Tutela dell'ambiente

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di utensili fuori servizio, confezioni ed accessori.

I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2012/19/EU sugli utensili elettrici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio ecologico.

11. Dati tecnici

Vedi pag. 3.

U = Campi di tensione delle batterie

C = Capacità della batteria

l_C = Corrente di carica t = Tempo di ricarica 1)

1) I tempi di carica reali possono variare dai valori indicati in funzione della capacità residua nonché della temperatura della batteria.

Temperatura ambiente consigliata durante la ricarica: da 0 °C a 40 °C.

Ci riserviamo il diritto di apportare modifiche per il miglioramento tecnologico.

Utensile in classe di protezione I

\~ Corrente alternata
