Marca	Metabo
Modelo	ASC 55 MULTI 8
Tipo de producto	Cargador de baterías
Tensión de entrada	230 V ~ (según país)
Frecuencia de entrada	50-60 Hz
Tensión de salida	12 V - 36 V
Corriente de carga	Hasta 4 A (según batería)
Tiempo de carga típico	30 min a 3 h (según capacidad)
Capacidad de batería compatible	1,3 Ah - 10 Ah
Número de celdas Li-Ion	3 a 10 celdas
Tipo de batería	Li-Ion
Funciones	Carga rápida, modo mantenimiento, autocomprobación, refrigeración por ventilador
Indicadores	Testigo de control (verde), testigo de advertencia (naranja)
Protección	Contra sobrecalentamiento, cortocircuito, batería defectuosa
Fijación mural	Posible (soporte 25 kg)
Alimentación	Cable de red extraíble
Clase de protección	I
Uso	Solo interior
Dimensiones (aprox.)	250 x 150 x 100 mm
Peso (aprox.)	1,2 kg
Mantenimiento	Limpiar con un paño seco, no sumergir
Piezas de repuesto	Cable de alimentación reemplazable
Reparabilidad	Reparación solo por especialista
Garantía	Consultar al distribuidor

Preguntas frecuentes - ASC 55 MULTI 8 METABO

¿Cómo cargar una batería con el cargador Metabo ASC 55 MULTI 8?

Inserte la batería completamente en el compartimento deslizante (2). El testigo de control (3) parpadea para indicar la carga. Una vez terminado, el testigo permanece encendido fijo.

¿Qué tipos de baterías puedo cargar con este cargador?

El cargador es compatible con baterías Li-Ion Metabo de 12 V a 36 V, con capacidad de 1,3 Ah a 10 Ah, y de 3 a 10 celdas. No cargue nunca pilas no recargables.

¿Qué significa el testigo de advertencia naranja encendido permanentemente?

Esto indica que la batería no se carga porque su temperatura es demasiado alta o demasiado baja. Espere a que la batería esté entre 0 °C y 50 °C, la carga comenzará automáticamente.

¿Qué hacer si el testigo de advertencia parpadea?

Esto significa que la batería está defectuosa o mal insertada. Retire inmediatamente la batería y verifique su estado. Inserte correctamente hasta el tope.

¿Puedo dejar la batería en el cargador después de la carga?

Sí, el cargador cambia automáticamente al modo mantenimiento. La batería sigue operativa y puede permanecer conectada de forma segura.

¿El cargador es adecuado para uso en exteriores?

No, este cargador debe usarse solo en interiores, protegido de la humedad. Protéjalo de la lluvia y salpicaduras de agua.

¿Cómo limpiar el cargador?

Desconecte el cargador y límpielo con un paño seco. No use productos químicos ni lo sumerja en agua.

¿Se puede fijar el cargador a la pared?

Sí, use tacos y tornillos adecuados (p. ej., 4 x tacos de 8 mm, 4 x tornillos de 5 x 60 mm). La pared debe soportar el peso del cargador con la batería (aprox. 25 kg).

¿Qué hacer en caso de emisión de humo o fuego?

Desconecte inmediatamente el cable de alimentación. No abra el cargador y contacte a un especialista.

¿Dónde puedo encontrar piezas de repuesto o reparar mi cargador?

Contacte al representante de Metabo. Las direcciones están disponibles en www.metabo.com. No realice ninguna reparación usted mismo.

MANUAL DE USUARIO ASC 55 MULTI 8 METABO

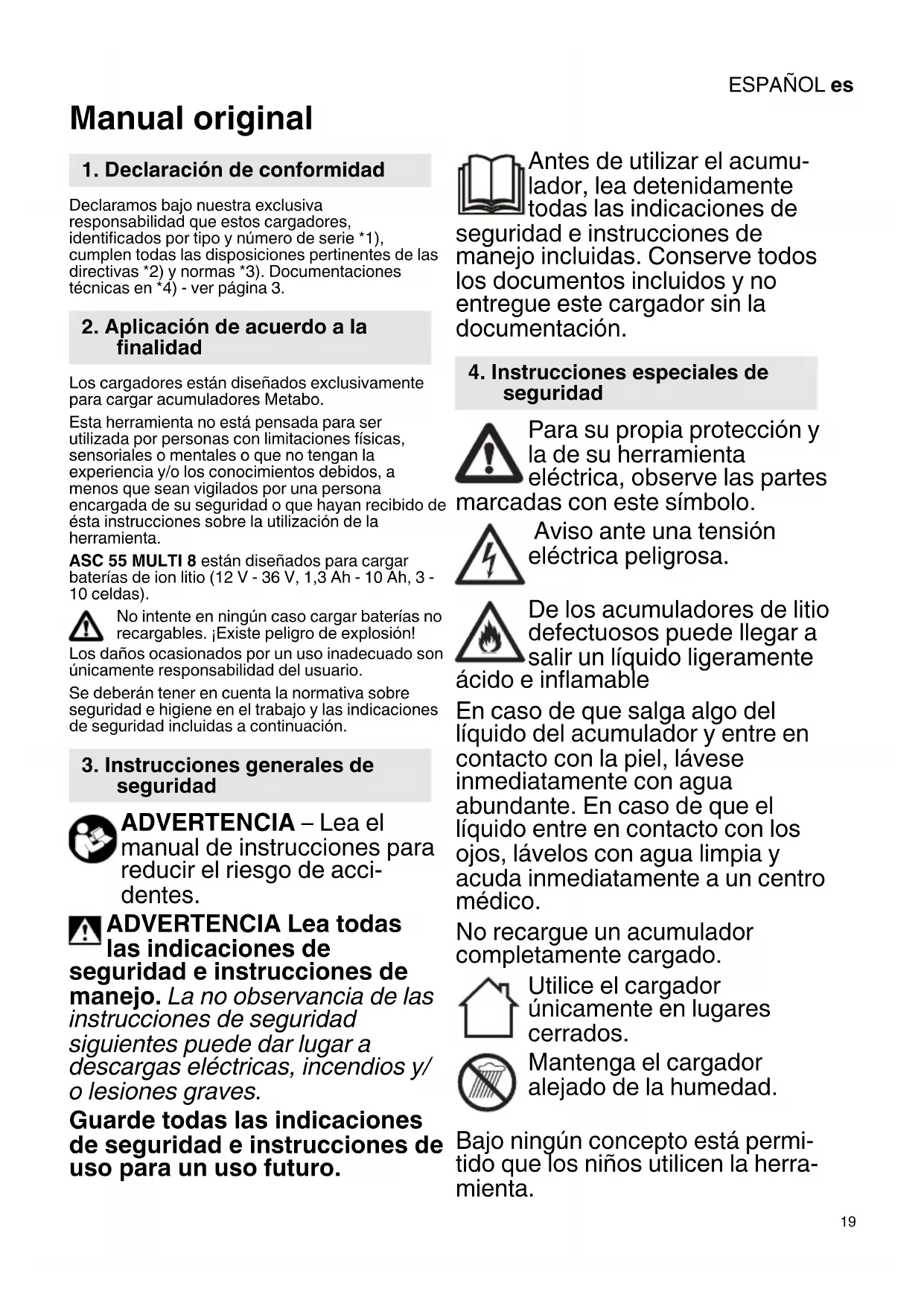

1. Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad que estos cargadores, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) - ver página 3.

2. Aplicación de acuerdo a la finalidad

Los cargadores están diseñados exclusivamente para cargar acumuladores Metabo.

Esta herramienta no está pensada para ser utilizada por personas con limitaciones físicas, sensoriales o mentales o que no tengan la experiencia y/o los conocimientos debidos, a menos que sean vigilados por una persona encargada de su seguridad o que hayan recibido de ésta instrucciones sobre la utilización de la herramienta.

ASC 55 MULTI 8 están diseñados para cargar baterías de ion litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celdas).

No intente en ningún caso cargar baterías no recargables. ¡Existe peligro de explosión!

Los daños ocasionados por un uso inadecuado son únicamente responsabilidad del usuario.

Se deberán tener en cuenta la normativa sobre seguridad e higiene en el trabajo y las indicaciones de seguridad incluidas a continuación.

3. Instrucciones generales de seguridad

ADVERTENCIA – Lea el manual de instrucciones para reducir el riesgo de accidentes.

ADVERTENCIA Lea todas las indicaciones de seguridad e instrucciones de nejo. La no observancia de las trucciones de seguridad quientes puede dar lugar a scargas eléctricas, incendios y/ esiones graves.

Guarde todas las indicaciones de seguridad e instrucciones de uso para un uso futuro.

Antes de utilizar el acumulador, lea detenidamente todas las indicaciones de seguridad e instrucciones de manejo incluidas. Conserve todos los documentos incluidos y no entregue este cargador sin la documentación.

4. Instrucciones especiales de seguridad

Para su propia protección y la de su herramienta eléctrica, observe las partes das con este símbolo.

Aviso ante una tensión eléctrica peligrosa.

De los acumuladores de litio defectuosos puede llegar a salir un líquido ligeramente e inflamable

En caso de que salga algo del líquido del acumulador y entre en contacto con la piel, lávese inmediatamente con agua abundante. En caso de que el líquido entre en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.

No recargue un acumulador completamente cargado.

Utilice el cargador únicamente en lugares cerrados.

Mantenga el cargador alejado de la humedad.

Bajo ningún concepto está permitido que los niños utilicen la herramienta.

ESPAÑOLes

Vigile a los niños para asegurarse de que no juegan con la herramienta.

Mantenga a los niños fuera del alcance del cargador y de su zona de trabajo.

Guarde el cargador fuera del alcance de los niños.

En caso de emisión de humos o de fuego, desconecte inmediata-mente el cargador de la red eléctrica.

No sitúe ningún objeto en la rejilla de ventilación del cargador, existe peligro de sufrir una descarga eléctrica o un cortocircuito.

No utilice acumuladores defectuosos.

No cargar baterías utilizando cargadores AIR COOLED (ASC 55 MULTI 8) en zonas con alta concentración de polvo metálico.

5. Descripción general

Véase la página 2.

1 Acumulador (no incluido en el volumen de suministro)
2 Asiento deslizable
3 Indicador de servicio
4 Indicador de aviso
5 Cable de alimentación extraíble
6 Interruptor basculante

6. Puesta en marcha

Antes de la puesta en marcha, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación se corresponden con las características de la red eléctrica.

Dispositivos como este, que generan corriente continua, podrían influir sobre los interruptores de protección diferencial sencillos. Utilice el tipo F o superior con una corriente de desconexión máxima de 30 mA.

Antes de poner en marcha el cargador, asegúrese de que las rejillas de ventilación no estén cubiertas. La separación mínima con otros objetos debe ser superior a 5 cm.

6.1 Autoverificación

Tras conectar el enchufe, el indicador de advertencia (4) y el indicador de funcionamiento (3) se iluminan brevemente y el ventilador instalado se pone en marcha durante unos segundos.

6.2 Fijación en una pared

Si está previsto fijar el cargador en una pared, esta deberá ser adecuada para soportar de forma segura el peso del cargador y las baterías (aproximadamente unos 25 kg en total).

Utilice solo el material de fijación adecuado.

7. Manejo

7.1 Carga del acumulador

Deslizar el acumulador completamente, hasta el tope, sobre el asiento corredizo (2).

El indicador de servicio (3) parpadea.

Advertencia: para que los acumuladores de Li-Ion (con 12 V, 18 V y 36 V) puedan indicar su estado de carga, retire primero el acumulador del cargador y, a continuación, pulse la tecla del acumulador.

7.2 Carga de compensación

Cuando la batería termina de cargarse, el cargador pasa automáticamente al estado de carga de compensación.

El acumulador puede permanecer en el cargador y estar así siempre listo para el funcionamiento.

El indicador de servicio (3) está encendido continuamente.

8. Fallo

8.1 El indicador de aviso (4) se ilumina de forma continua

El acumulador no se carga. La temperatura es demasiado alta o demasiado baja. Si la temperatura de la batería está entre 0 °C y 50 °C, el proceso de carga comenzará automáticamente.

8.2 El indicador de aviso (4) parpadea

• Acumulador defectuoso. Extraiga el acumulador del cargador inmediatamente.
• El acumulador no se desplaza correctamente sobre el asiento corredero (2). Véase el capítulo 7.1.

9. Reparación

Todas las reparaciones en el cargador deberán llevarse a cabo exclusivamente por técnicos especialistas.

En caso de que el cable de alimentación de red de esta herramienta está dañado, sólo el fabricante, su servicio de atención al cliente o una persona debidamente cualificada deberá sustituirlo con el propósito de evitar situaciones que entrañen peligro para el usuario.

En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase, por favor, a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

10. Protección ecológica

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados.

Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices municipales. Puede encontrar más información en www.metabo.com en la sección Servicio.

Sólo para países de la UE. No tire las herramientas eléctricas a la basura doméstica. Según la directiva europea 2012/

19/EU sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.

11. Especificaciones técnicas

Véase la página 3.

U = Margen de tensiones del acumulador

C = Capacidad del acumulador

I_C = Corriente de carga 1) t = Tiempo de carga

1) Los tiempos de carga reales pueden ser diferentes de los datos proporcionados en función de la capacidad residual así como de la temperatura del acumulador.

Temperatura ambiental recomendada durante el almacenamiento: de 0 °C a 40 °C

Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

Herramienta con clase de protección I

\~ Corriente alterna
