ASC 55 MULTI 8 - Elem töltő METABO - Ingyenes használati útmutató

Márka	Metabo
Modell	ASC 55 MULTI 8
Termék típusa	Akkumulátortöltő
Bemeneti feszültség	230 V ~ (ország függő)
Bemeneti frekvencia	50-60 Hz
Kimeneti feszültség	12 V - 36 V
Töltőáram	Akár 4 A (akkumulátortól függő)
Tipikus töltési idő	30 perc - 3 óra (kapacitástól függő)
Kompatibilis akkumulátor kapacitás	1,3 Ah - 10 Ah
Li-Ion cellák száma	3 - 10 cella
Akkumulátor típusa	Li-Ion
Funkciók	Gyorstöltés, karbantartó üzemmód, önteszt, ventilátoros hűtés
Jelzők	Ellenőrző jelző (zöld), figyelmeztető jelző (narancssárga)
Védelem	Túlmelegedés, rövidzárlat, hibás akkumulátor ellen
Fali rögzítés	Lehetséges (25 kg teherbírás)
Tápegység	Kivehető hálózati kábel
Védelmi osztály	I
Használat	Csak beltéri
Méretek (kb.)	250 x 150 x 100 mm
Súly (kb.)	1,2 kg
Karbantartás	Száraz ruhával tisztítani, ne merítse vízbe
Alkatrészek	Cserélhető tápkábel
Javíthatóság	Csak szakember által javítható
Garancia	Kérdezze a forgalmazót

Gyakran ismételt kérdések - ASC 55 MULTI 8 METABO

Hogyan tölthetek akkumulátort a Metabo ASC 55 MULTI 8 töltővel?

Tolja be az akkumulátort teljesen a csúszórekeszbe (2). Az ellenőrző jelző (3) villog a töltés jelzésére. Ha kész, a jelző folyamatosan világít.

Milyen típusú akkumulátorokat tölthetek ezzel a töltővel?

A töltő kompatibilis a Metabo 12 V - 36 V Li-Ion akkumulátorokkal, 1,3 Ah - 10 Ah kapacitással és 3-10 cellával. Soha ne töltsön nem újratölthető elemeket.

Mit jelent a folyamatosan világító narancssárga figyelmeztető jelző?

Ez azt jelzi, hogy az akkumulátor túl magas vagy túl alacsony hőmérséklete miatt nem töltődik. Várja meg, amíg az akkumulátor 0 °C és 50 °C közötti hőmérsékletű lesz, a töltés automatikusan elindul.

Mit tegyek, ha a figyelmeztető jelző villog?

Ez azt jelenti, hogy az akkumulátor hibás vagy rosszul van behelyezve. Azonnal vegye ki az akkumulátort és ellenőrizze állapotát. Helyezze be helyesen, ütközésig.

Hagyhatom az akkumulátort a töltőn töltés után?

Igen, a töltő automatikusan karbantartó üzemmódba kapcsol. Az akkumulátor működőképes marad, és biztonságosan csatlakoztatva hagyható.

Alkalmas a töltő kültéri használatra?

Nem, ezt a töltőt csak beltéren, nedvességtől védett helyen szabad használni. Óvja az esőtől és vízfröccsenéstől.

Hogyan tisztítsam a töltőt?

Húzza ki a töltőt, és száraz ruhával tisztítsa meg. Ne használjon vegyszereket, és ne merítse vízbe.

Felszerelhető a töltő a falra?

Igen, használjon megfelelő dübeleket és csavarokat (pl. 4 x 8 mm dübel, 4 x 5 x 60 mm csavar). A falnak el kell bírnia a töltő és az akkumulátor súlyát (kb. 25 kg).

Mi a teendő füst vagy tűz esetén?

Azonnal húzza ki a tápkábelt. Ne nyissa ki a töltőt, és forduljon szakemberhez.

Hol találok alkatrészeket vagy javíttathatom a töltőmet?

Forduljon a Metabo képviselőjéhez. A címek a www.metabo.com weboldalon találhatók. Ne végezzen saját maga javítást.

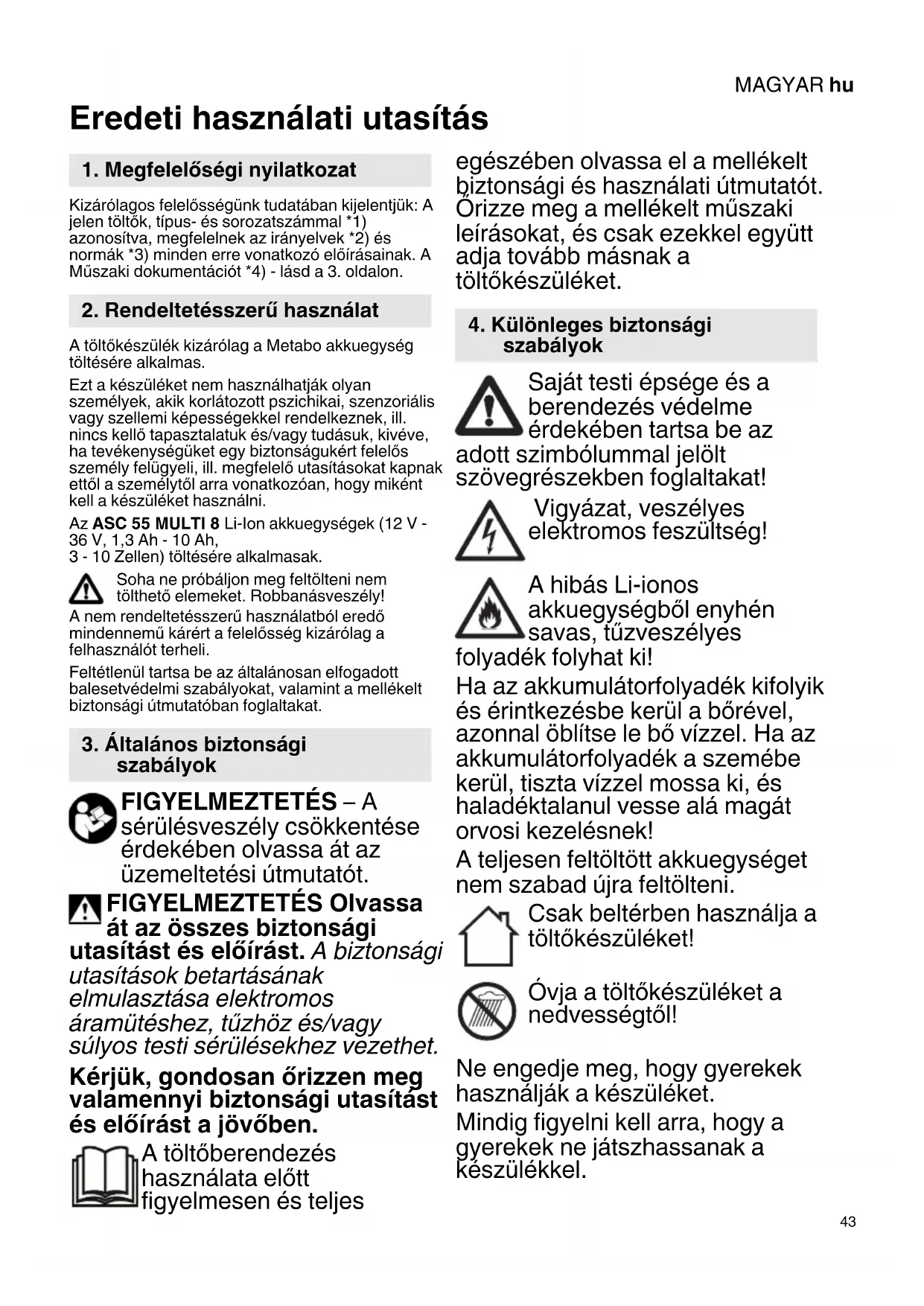

HASZNÁLATI ÚTMUTATÓ ASC 55 MULTI 8 METABO

hu Eredeti használati utasítás 43

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: A jelen töltők, típus- és sorozatszámmal *1) azonosítva, megfelelnek az irányelvek *2) és normák *3) minden erre vonatkozó előírásainak. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

A töltőkészülék kizárólag a Metabo akkuegység töltésére alkalmas.

Ezt a készüléket nem használhatják olyan személyek, akik korlátozott pszichikai, szenzoriális vagy szellemi képességekkel rendelkeznek, ill. nincs kellő tapasztalatuk és/vagy tudásuk, kivéve, ha tevékenységüket egy biztonságukért felelős személy felügyeli, ill. megfelelő utasításokat kapnak ettöl a személytöl arra vonatkozóan, hogy miként kell a készüléket használni.

Az ASC 55 MULTI 8 Li-Ion akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 Zellen) töltésére alkalmasak.

Soha ne próbáljon meg feltölteni nem tölthető elemeket. Robbanásveszély!

A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági szabályok

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át az üzemeltetési útmutatót.

FIGYELMEZTETÉS Olvassa át az összes biztonsági sítást és előírást. A biztonsági sítások betartásának nulasztása elektromos mütéshez, tűzhöz és/vagy yos testi sérülésekhez vezethet.

Kérjük, gondosan órizzen meg valamennyi biztonsági utasítást és előírást a jövőben.

A töltöberendezés használata előtt figyelmesen és teljes

egészében olvassa el a mellékelt biztonsági és használati útmutatót. Örizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak a töltőkészüléket.

4. Különleges biztonsági szabályok

Saját testi épsége és a berendezés védelme érdekében tartsa be az szimbólummal jelölt grészekben foglaltakat!

Vigyázat, veszélyes elektromos feszültség!

A hibás Li-ionos akkuegységből enyhén savas, tűzveszélyes folyadék folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltöltött akkuegységet nem szabad újra feltölteni.

Csak beltérben használja a töltőkészüléket!

Óvja a töltőkészüléket a nedvességtől!

Ne engedje meg, hogy gyerekek használják a készüléket.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

MAGYARhu

Tartsa távol a gyerekeket a töltőberendezéstől, ill. a munkaterülettől!

Tárolja a töltőberendezést gyerekek számára nem hozzáférhető helyen!

Tüz vagy füst keletkezésekor azonnal húzza ki a töltöberendezés hálózati csatlakozódugóját!

Ne dugjon semmit az akkumulátortöltő készülék szellőzőnyílásaiba – elektromos áramütés, illetve rövidzárlat veszélye!

Sérült akkuegységet ne használjon!

A nagy fémporterheléses területeken ne töltsön AIR COOLED töltókkel akkuegységeket (ASC 55 MULTI 8).

5. Áttekintés

Lásd a 2. oldalon.

1 akkuegység (nem része a szállítási terjedelemnek)
2 csúszó érintkező
3 üzemeléskijelző
4 figyelmeztető kijelző
5 levehető hálózati kábel
6 billenő kapcsoló

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a típustáblán megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

Az ehhez hasonló, egyenáramot előállító készülékek befolyásolhatnák az egyszerű hibaáramú védőkapcsolók működését. Használjon „F” vagy jobb típust, max. 30 mA kioldóárammal.

A töltőkészülék üzembe helyezése előtt győződjön meg arról, hogy a szellőzőnyílások szabadok. Minimális távolság más tárgyaktól legalább 5 cm!

6.1 Önteszt

A hálózati csatlakozó csatlakoztatása után a figyelmeztető kijelző (4) és az üzemkijelző (3)

röviden felvillan és a telepített ventilátor néhány másodpercig működik

6.2 Falra való rögzítéshez

Amennyiben a töltót falra szeretnék rögzíteni, annak alkalmasnak kell lennie a töltő akkuegységekkel együttes súlyának (kb. 25 kg összesen) biztonságos megtartására.

Használjon alkalmas rögzítőanyagot.

7. Használat

7.1 Az akkuegység feltöltése

Az akkuegységet teljesen, ütközésig tolja fel a (2) tartósínre.

A működésjelző (3) villog.

Megjegyzés: A Li-ionos akkuegységnél (12 V, 18 V és 36 V) úgy nézheti meg a töltési szintet, hogy először kiveszi az akkuegységet a töltőberendezésből, majd megnyomja az akkuegységen lévő gombot.

7.2 Fenntartó töltés

Ha a töltés befejeződött, az akkumulátortöltő készülék automatikusan fenntartó töltésre kapcsol át.

Az akkuegység az akkumulátortöltő készülékben maradhat, és így mindig üzemkész.

A működésjelző (3) folyamatosan világít.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem töltődik. A hömérséklet túl magas vagy alacsony. Ha az akkuegység hömérséklete 0 °C és 50 °C közé kerül, a töltési folyamat automatikusan elkezdődik.

8.2 A figyelmeztető kijelző (4) villog

•Az akkuegység

meghibásodott. Az akkuegységet haladéktalanul ki kell venni a töltöberendezésböl.

- Az akkuegység nem lett megfelelően feltolva a (2) tartósínre. Lásd a 7.1 fejezetet.

9. Javítás

Töltőkészüléket csak villamos szakember javíthat!

Amennyiben a készülék hálózati csatlakozóvezetéke megsérül, akkor azt a sérülések elkerülése érdekében a gyártóval, a gyártó ügyfélszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni.

A javításra szoruló Metabo elektromos kéziszerszámokkal kérjük, forduljon Metabo szakkereskedőjéhez. Á címeket a www.metabo.com oldalon találja.

10. Környezetvédelem

Kövesse a helyi előírásokat a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus

berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

11. Műszaki adatok

Lásd a 3. oldalt.

U = az akkuegység feszültségtartományai

C = akkuegység-kapacitás

I_C = töltöáram t = töltési idő 1)

1) Az akkuegység maradék kapacitásától, valamint hömérsékletétől függően a valós töltési idők eltérhetnek a megadottaktól.

Megengedett környezeti hömérséklet töltés során: 0 °C - 40 °C

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

I. védelmi osztályú gép

\~ Váltóáram
