Марка	Metabo
Модель	ASC 55 MULTI 8
Тип продукта	Зарядное устройство для аккумуляторов
Входное напряжение	230 В ~ (в зависимости от страны)
Входная частота	50-60 Гц
Выходное напряжение	12 В - 36 В
Зарядный ток	До 4 А (в зависимости от аккумулятора)
Типичное время зарядки	30 мин - 3 ч (в зависимости от ёмкости)
Совместимая ёмкость аккумулятора	1,3 А·ч - 10 А·ч
Количество элементов Li-Ion	от 3 до 10 элементов
Тип аккумулятора	Li-Ion
Функции	Быстрая зарядка, режим обслуживания, самодиагностика, охлаждение вентилятором
Индикаторы	Контрольный индикатор (зелёный), предупреждающий индикатор (оранжевый)
Защита	От перегрева, короткого замыкания, неисправного аккумулятора
Настенное крепление	Возможно (держатель 25 кг)
Питание	Съёмный сетевой кабель
Класс защиты	I
Использование	Только внутри помещений
Размеры (прибл.)	250 x 150 x 100 мм
Вес (прибл.)	1,2 кг
Уход	Протирать сухой тканью, не погружать в воду
Запасные части	Сменный кабель питания
Ремонтопригодность	Ремонт только специалистом
Гарантия	Уточняйте у продавца

Часто задаваемые вопросы - ASC 55 MULTI 8 METABO

Как зарядить аккумулятор зарядным устройством Metabo ASC 55 MULTI 8?

Вставьте аккумулятор до упора в направляющий паз (2). Контрольный индикатор (3) мигает, указывая на зарядку. По завершении индикатор горит постоянно.

Какие типы аккумуляторов можно заряжать этим зарядным устройством?

Зарядное устройство совместимо с литий-ионными аккумуляторами Metabo от 12 В до 36 В, ёмкостью от 1,3 А·ч до 10 А·ч и количеством элементов от 3 до 10. Никогда не заряжайте неперезаряжаемые батарейки.

Что означает постоянно горящий оранжевый предупреждающий индикатор?

Это указывает, что аккумулятор не заряжается, так как его температура слишком высока или слишком низка. Подождите, пока аккумулятор не окажется в диапазоне от 0 °C до 50 °C, зарядка начнётся автоматически.

Что делать, если предупреждающий индикатор мигает?

Это означает, что аккумулятор неисправен или вставлен неправильно. Немедленно извлеките аккумулятор и проверьте его состояние. Вставьте его правильно до упора.

Можно ли оставлять аккумулятор на зарядном устройстве после зарядки?

Да, зарядное устройство автоматически переходит в режим обслуживания. Аккумулятор остаётся готовым к работе и может безопасно оставаться подключённым.

Подходит ли зарядное устройство для использования на улице?

Нет, это зарядное устройство предназначено только для использования внутри помещений, вдали от влаги. Берегите его от дождя и брызг воды.

Как чистить зарядное устройство?

Отключите зарядное устройство от сети и протрите его сухой тканью. Не используйте химические средства и не погружайте в воду.

Можно ли крепить зарядное устройство на стену?

Да, используйте подходящие дюбели и винты (например, 4 дюбеля 8 мм, 4 винта 5 x 60 мм). Стена должна выдерживать вес зарядного устройства с аккумулятором (около 25 кг).

Что делать в случае появления дыма или огня?

Немедленно отключите сетевой кабель. Не открывайте зарядное устройство и обратитесь к специалисту.

Где можно найти запасные части или отремонтировать зарядное устройство?

Обратитесь к представителю Metabo. Адреса указаны на сайте www.metabo.com. Не производите ремонт самостоятельно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ASC 55 MULTI 8 METABO

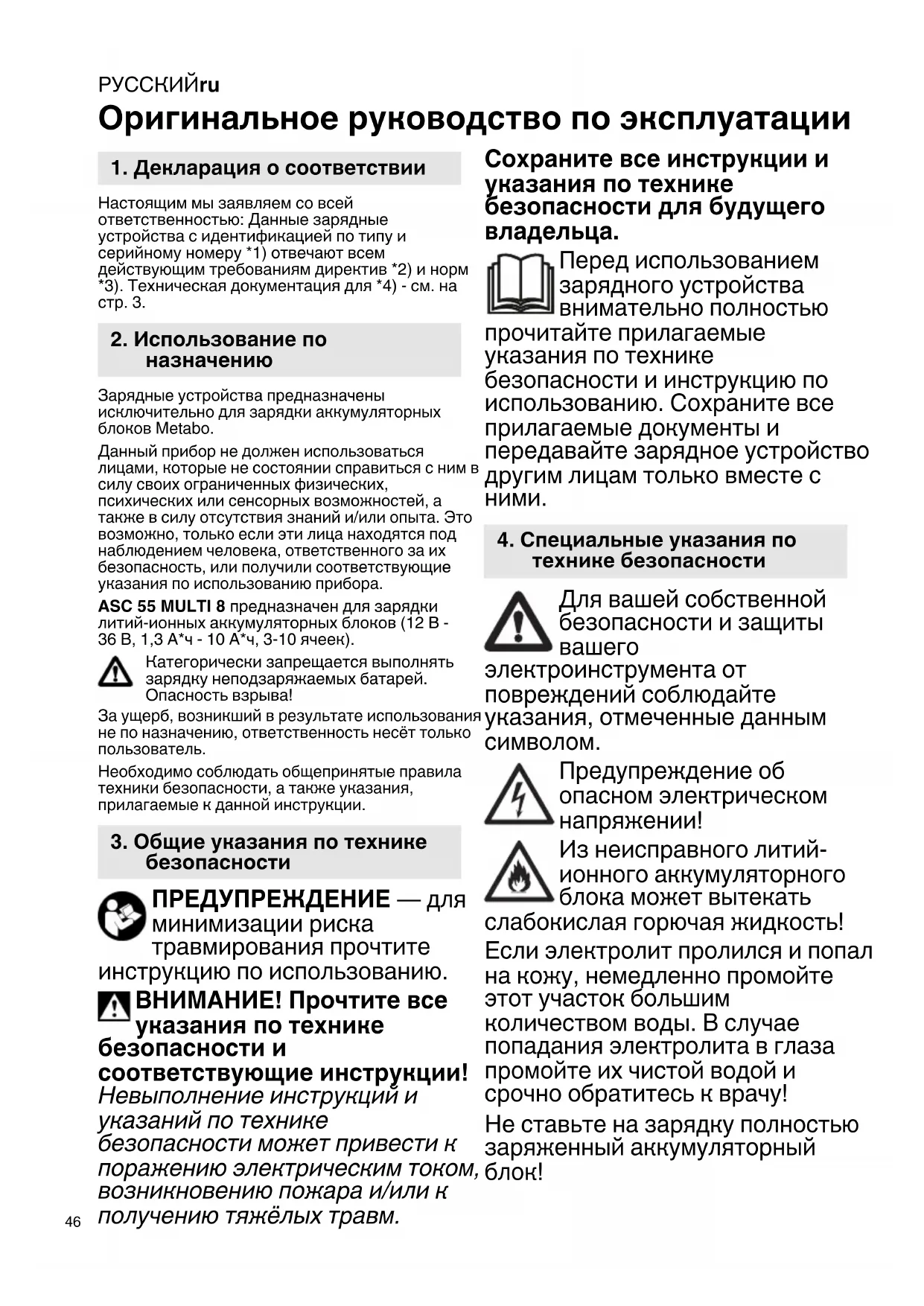

ru Оригинальное руководство по эксплуатации 46

1 onlyEUversion 6 5 2 3 4 match AS 1

Оригинальное руководство по эксплуатации

1. Декларация о соответствии

Настоящим мы заявляем со всей ответственностью: Данные зарядные устройства с идентификацией по типу и серийному номеру *1) отвечают всем действующим требованиям директив *2) и норм *3). Техническая документация для *4) - см. на стр. 3.

2. Использование по назначению

Зарядные устройства предназначены исключительно для зарядки аккумуляторных блоков Metabo.

Данный прибор не должен использоваться лицами, которые не состоянии справиться с ним в силу своих ограниченных физических, психических или сенсорных возможностей, а также в силу отсутствия знаний и/или опыта. Это возможно, только если эти лица находятся под наблюдением человека, ответственного за их безопасность, или получили соответствующие указания по использованию прибора.

ASC 55 MULTI 8 предназначен для зарядки литий-ионных аккумуляторных блоков (12 В - 36 В, 1,3 А*ч - 10 А*ч, 3-10 ячеек).

Категорически запрещается выполнять зарядку неподзаряжаемых батарей. Опасность взрыва!

За ущерб, возникший в результате использования не по назначению, ответственность несёт только пользователь.

Необходимо соблюдать общепринятые правила техники безопасности, а также указания, прилагаемые к данной инструкции.

3. Общие указания по технике безопасности

ПРЕДУПРЕЖДЕНИЕ — для

минимизации риска

травмирования прочтите

инструкцию по использованию.

ВНИМАНИЕ! Прочтите все указания по технике безопасности и

соответствующие инструкции!

Невыполнение инструкций и указаний по технике

безопасности может привести к поражению электрическим током, возникновению пожара и/или к получению тяжёлых травм.

Сохраните все инструкции и указания по технике безопасности для будущего владельца.

Перед использованием зарядного устройства внимательно полностью

прочитайте прилагаемые указания по технике безопасности и инструкцию по использованию. Сохраните все прилагаемые документы и передавайте зарядное устройство другим лицам только вместе с ними.

4. Специальные указания по технике безопасности

Для вашей собственной безопасности и защиты вашего

электроинструмента от повреждений соблюдайте указания, отмеченные данным символом.

Предупреждение об опасном электрическом напряжении!

Из неисправного литий- ионного аккумуляторного блока может вытекать слабокислая горючая жидкость!

Если электролит пролился и попал на кожу, немедленно промойте этот участок большим количеством воды. В случае попадания электролита в глаза промойте их чистой водой и срочно обратитесь к врачу!

Не ставьте на зарядку полностью заряженный аккумуляторный блок!

Используйте зарядное устройство только в помещениях!

Примите меры по защите зарядного устройства от попадания влаги!

Не допускать детей к использованию инструмента. Дети должны находиться под постоянным наблюдением, чтобы они не использовали прибор в качестве игрушки.

Не допускайте детей к зарядному устройству/в рабочую зону!

Храните зарядное устройство в недоступном для детей месте!

При появлении дыма в зарядном устройстве или его возгорании немедленно выньте вилку из розетки!

Не вставляйте никаких предметов в вентиляционные прорези зарядного устройства. Опасность короткого замыкания или поражения электрическим током!

Не пользуйтесь неисправными аккумуляторными блоками!

Не заряжайте аккумуляторные блоки зарядными устройствами С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ (ASC 55 MULTI 8)

с зонах с высоким содержанием металлической пыли.

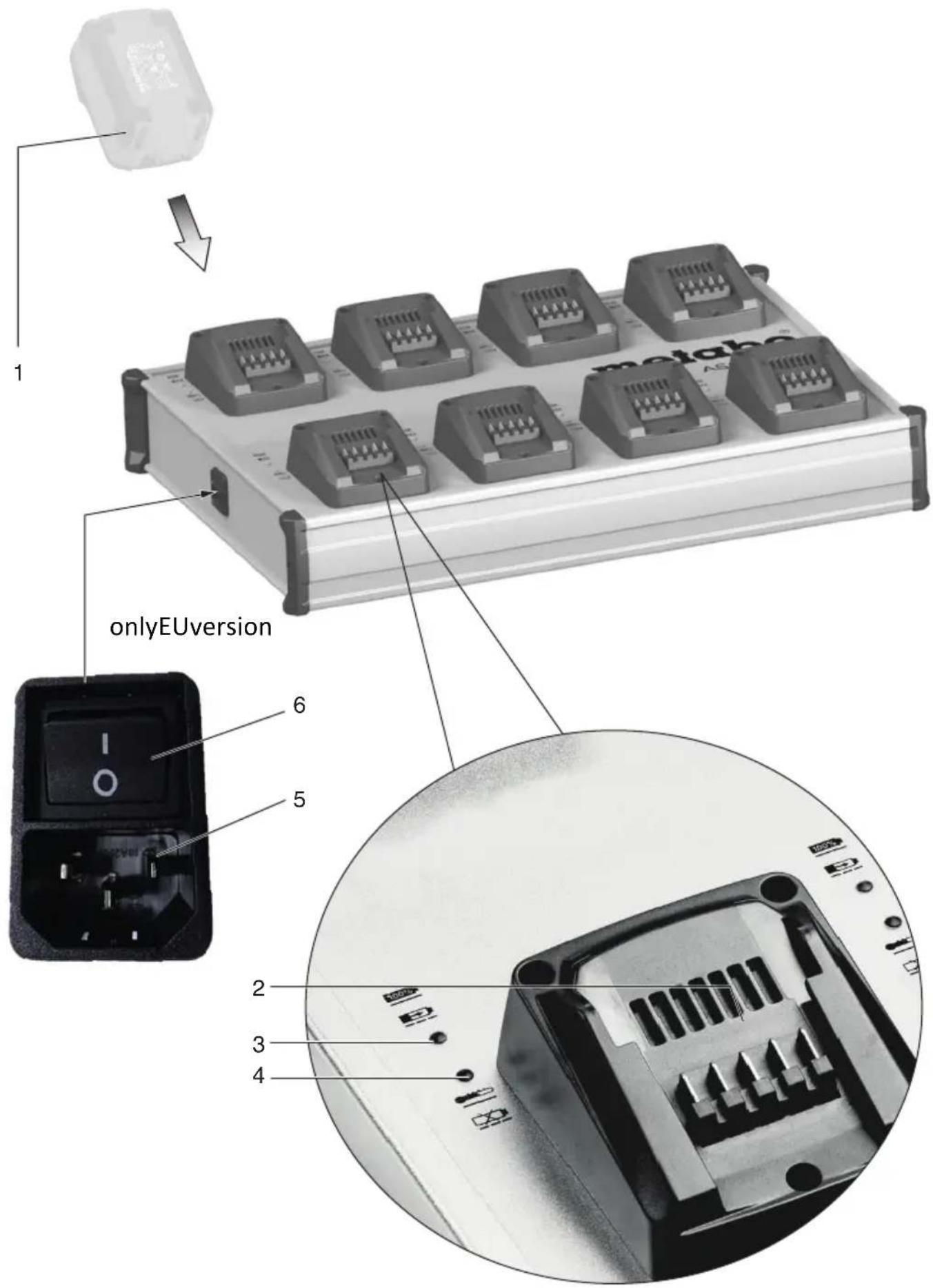

5. Обзор

См. стр. 2.

1 Аккумуляторный блок (не входит в объем поставки)
2 Слайдер
3 Индикатор режима
4 Предупреждающий индикатор
5 Съемный сетевой кабель
6 Перекидной переключател

6. Ввод в эксплуатацию

Перед вводом в эксплуатацию проверьте соответствие напряжения и частоты сети, указанных на заводской табличке,

параметрам сети электропитания.

Инструменты, подобные этому, которые генерируют постоянный ток, могут влиять на работу обычных автоматов защиты от тока утечки. Используйте автоматы защиты от тока утечки типа F или выше с током отключения макс. 30 мА.

Перед вводом в эксплуатацию зарядного устройства убедитесь в том, что вентиляционные прорези открыты.

Минимальное расстояние от других предметов должно составлять не менее 5 см!

6.1 Самодиагностика

После подсоединения штепсельной вилки для подключения к сети кратковременно загораются предупреждающий индикатор (4) и индикатор режима (3), встроенный вентилятор включается на несколько секунд.

6.2 Крепление на стене

При креплении зарядного устройства к стене необходимо убедиться, что основа способна выдержать вес зарядного устройства вместе с аккумуляторным блоком (всего прибл. 25 кг).

Используйте соответствующий крепежный материал.

7. Эксплуатация

7.1 Зарядка анкумуляторного блока

Аккумуляторный блок вставьте до упора в гнездо (2).

Начнет мигать индикатор режима работы (3).

Примечание. Для индикации уровня заряда литий-ионного аккумуляторного блока (12 В, 18 В и 36 В) сначала извлеките аккумуляторный блок из зарядного устройства, а затем нажмите кнопку на аккумуляторном блоке.

7.2 Подзарядка аккумулятора

После завершения процесса зарядки зарядное устройство автоматически переключается на режим подзарядки.

Аккумуляторный блок может оставаться в зарядном устройстве и таким образом всегда быть готовым к работе.

Индикатор режима зарядки (3) горит постоянно.

8. Неисправности

8.1 Предупреждающий индикатор (4) горит постоянно

РУССКИЙRU

Аккумуляторный блок не заряжается.

Температура слишком высокая/слишком низкая. Когда температура аккумуляторного блока составляет от 0 до 50 °C, процесс зарядки начинается автоматически.

8.2 Предупреждающий индикатор (4) мигает

• Аккумуляторный блок неисправен. Немедленно выньте аккумуляторный блок из зарядного устройства.
• Аккумуляторный блок неправильно вставлен в гнездо (2). См. главу 7.1.

9. Ремонт

К ремонту зарядного устройства допускаются только квалифицированные специалисты-электрики!

В случае повреждения сетевого кабеля данного прибора в целях безопасности необходимо обеспечить его замену изготовителем или специалистом сервисной службы, либо другим лицом соответствующей квалификации.

Для ремонта электроинструмента производства Metabo обращайтесь в ближайшее представительство Metabo. Адрес см. на сайте www.metabo.com.

10. Защита окружающей среды

Выполняйте национальные правила утилизации и переработки отслужившего инструмента, упаковки и принадлежностей.

Упаковочные материалы утилизируются в соответствии с их маркировкой согласно коммунальным правилам. Дополнительную информацию можно найти на сайте www.metabo.com в разделе «Сервис».

Только для стран ЕС: не утилизируйте электроприборы и электроинструменты вместе с бытовыми отходами! Согласно Директиве ЕС 2012/19/EU об использовании старых электроприборов и электронного оборудования и соответствующим национальным нормам бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

11. Технические характеристики

CM. c. 3.

$$ \begin{array}{l} \mathbf {U} = \text { диапазон напряжения } \ \text { аккумуляторного блока } \ \mathbf {C} = \text { ёмкость аккумуляторного блока } \ I _ {C} = \text { зарядный ток } \ \mathbf {t} = \text { продолжительность зарядки } \ ^ {1)} \text { В зависимости от остаточной ёмкости, а также температуры аккумуляторного блока реальное } \ \end{array} $$

время зарядки может не совпадать с указанными значениями.

Рекомендуемая температура окружающего воздуха при зарядке: от 0 °C до 40 °C.

Оставляем за собой право на технические изменения.

Электроинструмент класса защиты I

\~ Переменный ток

EAC

Информация для покупателя:

Сертификат соответствия:

Сертификат соответствия: № ЕАЭС RU C-DE.ГБ09.В.00131/20, срок действия с 10.02.2020 по 09.02.2025 г., выдан органом по сертификации продукции Общество с ограниченной ответственностью "Независимая экспертиза"; Место нахождения (адрес юридического лица) и адрес места осуществления деятельности: 115280, Россия, город Москва, улица Ленинская Слобода, дом 19, этаж 2, комнаты 21ш8, 21ш9, 21ш10, 21ш11; Телефон: [phone]; Адрес электронной почты: [e-mail]; Аттестат аккредитации № РОСС RU.0001.11ГБ09 от 09.09.2014 г.

Декларация о соответствии: № ЕАЭС N RU Д-DE.ГБ09.В.00348/20, срок действия с 04.03.2020 по 26.02.2025 г., зарегистрирована органом по сертификации продукции Общество с ограниченной ответственностью "Независимая экспертиза"; Место нахождения (адрес юридического лица) и адрес места осуществления деятельности: 115280, Россия, город Москва, улица Ленинская Слобода, дом 19, этаж 2, комнаты 21ш8, 21ш9, 21ш10, 21ш11; Телефон: [phone]; Адрес электронной почты: [e-mail]; Аттестат аккредитации № РОСС RU.0001.11ГБ09 от 09.09.2014 г.

Страна изготовления: Чешская Республика

Производитель: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Импортер в России:

ООО "Метабо Евразия"

Россия, 127273, Москва

ул. Березовая аллея, д 5 а, стр 7, офис 106 тел.: [phone]

Дата производства указана на зарядном устройстве

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).
