Marke	Metabo
Modell	ASC 55 MULTI 8
Produkttyp	Akkuladegerät
Eingangsspannung	230 V ~ (je nach Land)
Eingangsfrequenz	50-60 Hz
Ausgangsspannung	12 V - 36 V
Ladestrom	Bis zu 4 A (je nach Akku)
Typische Ladezeit	30 min bis 3 h (je nach Kapazität)
Kompatible Akkukapazität	1,3 Ah - 10 Ah
Anzahl Li-Ion-Zellen	3 bis 10 Zellen
Akkutyp	Li-Ion
Funktionen	Schnellladung, Erhaltungsladung, Selbsttest, Ventilatorkühlung
Anzeigen	Kontrollleuchte (grün), Warnleuchte (orange)
Schutz	Gegen Überhitzung, Kurzschluss, defekten Akku
Wandmontage	Möglich (Belastbarkeit 25 kg)
Stromversorgung	Abnehmbares Netzkabel
Schutzklasse	I
Verwendung	Nur für Innenräume
Maße (ca.)	250 x 150 x 100 mm
Gewicht (ca.)	1,2 kg
Wartung	Mit einem trockenen Tuch reinigen, nicht eintauchen
Ersatzteile	Austauschbares Netzkabel
Reparierbarkeit	Reparatur nur durch Fachpersonal
Garantie	Bitte beim Händler erfragen

Häufig gestellte Fragen - ASC 55 MULTI 8 METABO

Wie lade ich einen Akku mit dem Metabo ASC 55 MULTI 8 Ladegerät?

Schieben Sie den Akku vollständig in die Führungsaufnahme (2). Die Kontrollleuchte (3) blinkt und zeigt den Ladevorgang an. Nach Abschluss leuchtet die Kontrollleuchte dauerhaft.

Welche Akkutypen kann ich mit diesem Ladegerät laden?

Das Ladegerät ist kompatibel mit Metabo Li-Ion-Akkus von 12 V bis 36 V, mit einer Kapazität von 1,3 Ah bis 10 Ah und 3 bis 10 Zellen. Laden Sie niemals nicht wiederaufladbare Batterien.

Was bedeutet die dauerhaft leuchtende orange Warnleuchte?

Dies zeigt an, dass der Akku nicht geladen wird, weil seine Temperatur zu hoch oder zu niedrig ist. Warten Sie, bis der Akku zwischen 0 °C und 50 °C liegt; der Ladevorgang startet automatisch.

Was tun, wenn die Warnleuchte blinkt?

Dies bedeutet, dass der Akku defekt oder falsch eingesetzt ist. Entfernen Sie sofort den Akku und überprüfen Sie seinen Zustand. Setzen Sie ihn richtig bis zum Anschlag ein.

Kann ich den Akku nach dem Laden am Ladegerät lassen?

Ja, das Ladegerät schaltet automatisch in den Erhaltungsmodus. Der Akku bleibt betriebsbereit und kann sicher angeschlossen bleiben.

Ist das Ladegerät für den Außeneinsatz geeignet?

Nein, dieses Ladegerät darf nur in Innenräumen und trockener Umgebung verwendet werden. Schützen Sie es vor Regen und Spritzwasser.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät vom Netz und reinigen Sie es mit einem trockenen Tuch. Verwenden Sie keine Chemikalien und tauchen Sie es nicht in Wasser.

Kann das Ladegerät an der Wand befestigt werden?

Ja, verwenden Sie geeignete Dübel und Schrauben (z.B. 4 x Dübel 8 mm, 4 x Schrauben 5 x 60 mm). Die Wand muss das Gewicht des Ladegeräts mit Akku (ca. 25 kg) tragen können.

Was tun bei Rauchentwicklung oder Feuer?

Trennen Sie sofort das Netzkabel. Öffnen Sie das Ladegerät nicht und wenden Sie sich an einen Fachmann.

Wo finde ich Ersatzteile oder lasse ich mein Ladegerät reparieren?

Wenden Sie sich an den Metabo-Vertreter. Die Adressen finden Sie auf www.metabo.com. Führen Sie keine Reparaturen selbst durch.

BEDIENUNGSANLEITUNG ASC 55 MULTI 8 METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

Direktor Produktentstehung & Qualität

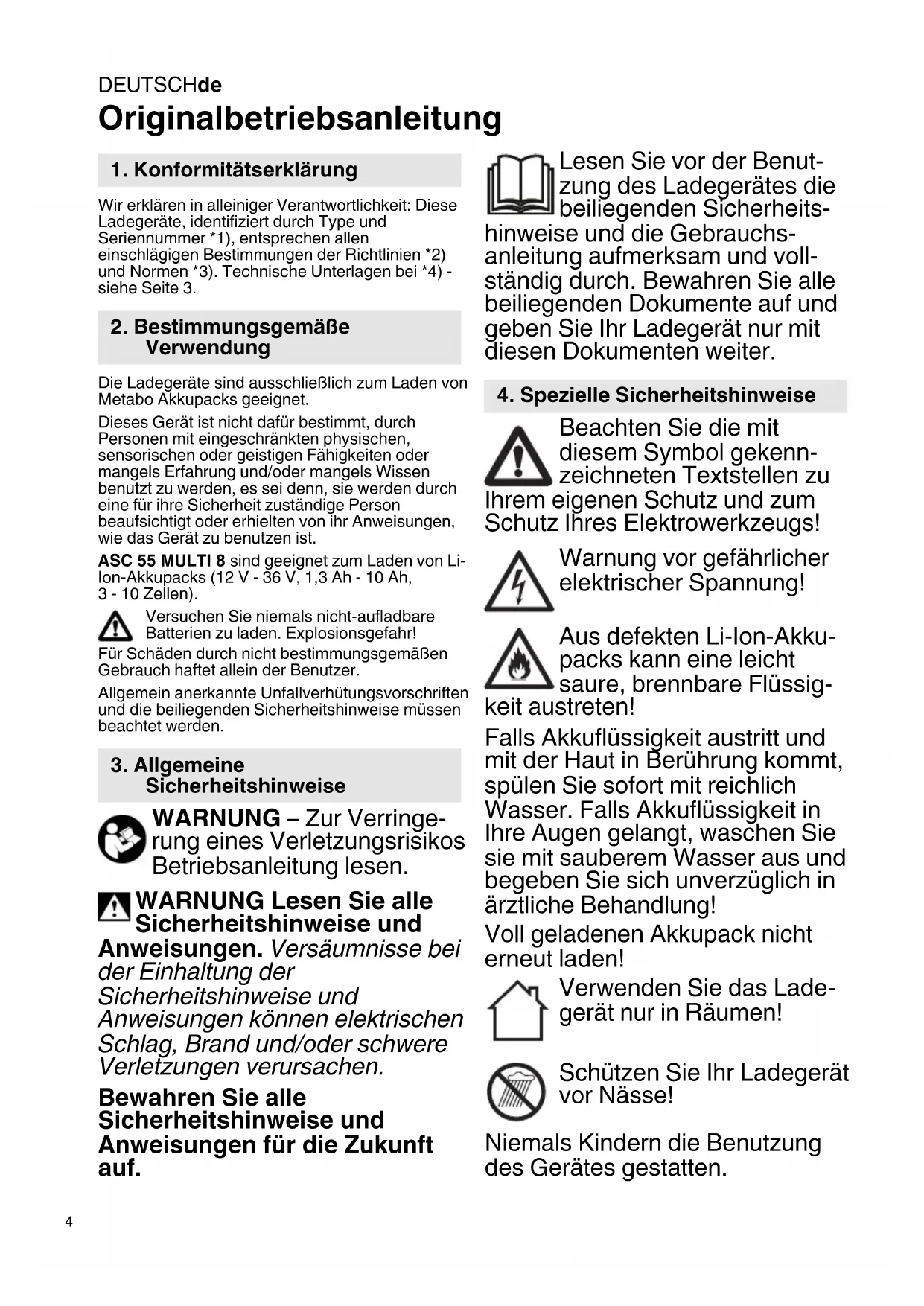

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.

2. Bestimmungsgemäße Verwendung

Die Ladegeräte sind ausschließlich zum Laden von Metabo Akkupacks geeignet.

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 55 MULTI 8 sind geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerätes die beiliegenden Sicherheitshinweise und die Gebrauchs- anleitung aufmerksam und voll- ständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekenn-zeichneten Textstellen zu

Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warnung vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akku-packs kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Verwenden Sie das Ladegerät nur in Räumen!

Schützen Sie Ihr Ladegerät vor Nässe!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät sofort den Netzstecker!

Stecken Sie keine Gegenstände in die Lüftungsschlitze des Ladegerätes - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden (ASC 55 MULTI 8).

5. Überblick

Siehe Seite 2.

1 Akkupack (nicht im Lieferumfang enthalten)
2 Schiebesitz
3 Betriebsanzeige
4 Warnanzeige
5 Abnehmbares Netzkabel
6 Kippschalter

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie dieses, die Gleichstrom erzeugen, könnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder besser, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerätes sicherstellen, dass die Lüftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selbsttest

Nach dem Einstecken des Netzsteckers leuchten die Warnanzeige (4) und die Betriebsanzeige (3) kurz auf und der installierte Lüfter läuft einige Sekunden lang

6.2 Befestigen an einer Wand

Falls das Ladegerät an einer Wand befestigt werden soll, muss diese dazu geeignet sein, das Gewicht des Ladegerätes inclusive Akkupacks (ca. 25 kg gesamt) sicher zu tragen.

Verwenden Sie geeignetes Befestigungsmaterial..

7. Benutzung

7.1 Akkupack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks (with 12 V, 18 V and 36 V) den Ladezustand anzeigen zu lassen, erst Akkupack aus dem Ladegerät nehmen und dann Taste am Akkupack drücken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

Die Betriebsanzeige (3) leuchtet dauernd.

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0 °C und 50 °C, beginnt der Ladevorgang automatisch.

8.2 Warnanzeige (4) blinkt

• Akkupack defekt. Akkupack sofort aus dem Ladegerät entnehmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

DEUTSCHde

Mit reparaturbedürftigen Metabo Ladegeräten wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerk-zeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über

Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

11. Technische Daten

Siehe Seite 3.

U = Spannungsbereiche der Akkupacks

C = Akkupack-Kapazität

IC = Ladestrom1)

1) Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.

Empfohlene Umgebungstemperatur beim Laden: 0 °C bis 40 °C.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Gerät der Schutzklasse I

\~ Wechselstrom
