ASC 145 - Batterieladegerät METABO - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Ladegerät
Marke	Metabo
Modell	ASC 145
Kompatible Akkus	Li-Ion 12V-36V, 1,3Ah-10Ah, 3-10 Zellen
Stromversorgung	Netz (Spannung/Frequenz auf dem Typenschild prüfen)
Empfohlene Lade-Temperatur	0°C bis 40°C
Hauptfunktionen	Automatisches Laden, Erhaltungsladung, Start-Selbsttest
Leuchtanzeigen	Kontrollleuchte (grün): blinkt beim Laden, leuchtet dauerhaft im Erhaltungsmodus; Warnleuchte (rot): Fehler
Schutzfunktionen	Überhitzungsschutz, Kurzschlussschutz, Verpolungsschutz, Schutz gegen defekte Akkus
Belüftung	Integrierter Lüfter (läuft 5s beim Einschalten)
Verwendung	Nur für den Innenbereich
Schutzklasse	II (Doppelisolierung)
Mindestsicherheitsabstand	5 cm um das Ladegerät
Wartung	Mit einem trockenen Tuch reinigen; Lüftungsschlitze freihalten
Reparaturen	Nur von Fachpersonal; Metabo Kundendienst kontaktieren
Ersatzteile	Original Metabo Netzkabel
Umwelt	Nicht mit dem Hausmüll entsorgen; Recycling über Wertstoffhof

Häufig gestellte Fragen - ASC 145 METABO

Welche Akkutypen kann ich mit dem ASC 145 laden?

Das Ladegerät ASC 145 ist geeignet zum Laden von originalen Li-Ion-Akkus von Metabo und des CAS-Systems mit einer Spannung von 12 V bis 36 V, einer Kapazität von 1,3 Ah bis 10 Ah und 3 bis 10 Zellen.

Wie erkenne ich, ob der Akku vollständig geladen ist?

Die Kontrollleuchte (3) leuchtet dauerhaft, wenn der Akku geladen ist. Das Ladegerät schaltet dann automatisch in den Erhaltungsmodus, um den Akku auf voller Kapazität zu halten.

Was tun, wenn die rote Warnleuchte blinkt?

Ein Blinken der Warnleuchte (4) weist auf einen defekten Akku oder falsches Einsetzen hin. Entfernen Sie den Akku sofort aus dem Ladegerät und prüfen Sie seinen Zustand. Wenn er defekt ist, verwenden Sie ihn nicht wieder.

Kann ich nicht wiederaufladbare Batterien laden?

Nein, versuchen Sie niemals, nicht wiederaufladbare Batterien (NiCd, Alkaline usw.) zu laden. Dies birgt Explosionsgefahr und kann das Ladegerät beschädigen.

Kann ich den Akku nach dem Laden im Ladegerät lassen?

Ja, das Ladegerät schaltet nach dem Ladevorgang automatisch in den Erhaltungsmodus. Der Akku kann ohne Risiko eingesteckt bleiben und ist jederzeit einsatzbereit.

Wie reinige ich das Ladegerät?

Ziehen Sie zuerst den Netzstecker. Reinigen Sie es mit einem trockenen, sauberen Tuch. Stellen Sie sicher, dass die Lüftungsschlitze frei von Staub sind. Verwenden Sie keine Flüssigkeiten oder Sprays.

Ist das Ladegerät für den Außeneinsatz geeignet?

Nein, das Ladegerät ist nur für den Innenbereich geeignet. Schützen Sie es vor Feuchtigkeit und setzen Sie es nicht Regen oder Schnee aus.

Was tun, wenn das Netzkabel beschädigt ist?

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um elektrische Gefahren zu vermeiden.

Ist dieses Ladegerät mit dem CAS-System kompatibel?

Ja, das Ladegerät ASC 145 ist mit allen Akkus des Cordless Alliance Systems (CAS) sowie mit originalen Metabo-Akkus kompatibel.

Was ist die ideale Temperatur zum Laden eines Akkus?

Die empfohlene Umgebungstemperatur zum Laden liegt zwischen 0°C und 40°C. Wenn der Akku zu heiß oder zu kalt ist, leuchtet die Warnleuchte dauerhaft und der Ladevorgang beginnt erst, wenn die Temperatur wieder in diesem Bereich liegt.

BEDIENUNGSANLEITUNG ASC 145 METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)

*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

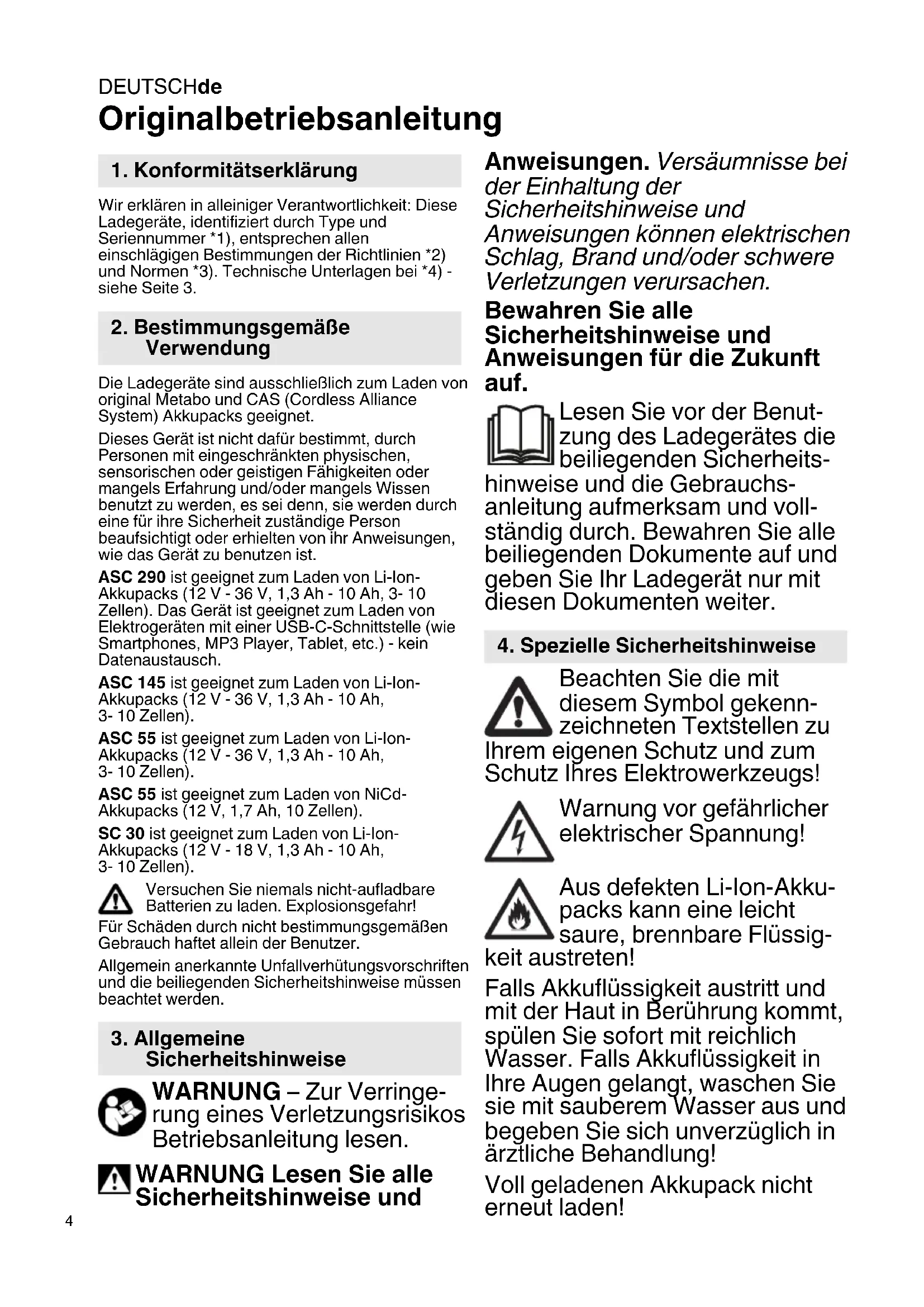

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.

2. Bestimmungsgemäße Verwendung

Die Ladegeräte sind ausschließlich zum Laden von original Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 290 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen). Das Gerät ist geeignet zum Laden von Elektrogeräten mit einer USB-C-Schnittstelle (wie Smartphones, MP3 Player, Tablet, etc.) - kein Datenaustausch.

ASC 145 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen).

ASC 55 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen).

ASC 55 ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerätes die beiliegenden Sicherheitshinweise und die Gebrauchs- anleitung aufmerksam und voll- ständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekenn-zeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warnung vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akku- packs kann eine leicht saure, brennbare Flüssig- streten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nässe!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät sofort den Netzstecker!

Stecken Sie keine Gegenstände in die Lüftungsschlitze des Ladegerätes - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

ASC 290: Nur die original Metabo Netzanschlussleitung verwenden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaft für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)

2 Schiebesitz

3 Betriebsanzeige

4 Warnanzeige

5 Ladezustandsanzeige *

6 USB-Abdeckung *

7 USB-C-Anschluss *

8 LED-Anzeige (USB-C-Anschluss mit Spannung versorgt) *

* modellabhängig

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie dieses, die Gleichstrom erzeugen, könnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder besser, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerätes sicherstellen, dass die Lüftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selbsttest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander für ca. 1 Sekunde, der eingebaute Lüfter läuft für ca. 5 Sekunden.

7. Benutzung

7.1 Akkupack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu lassen, erst Akkupack aus dem Ladegerät nehmen und dann Taste am Akkupack drücken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

Die Betriebsanzeige (3) leuchtet dauernd.

7.3 Nur ASC 290: USB-Gerät laden

Nur USB-Geräte anschließen, die mit dem USB-Standard kompatibel sind. Bei

Benutzung mit inkompatiblen Geräten kann dies zu Fehlfunktionen, Schäden oder Verletzungen führen.

Die Abdeckung (6) öffnen und ein USB-Gerät mit einem geeigneten Kabel am USB-C-Anschluss (7) einstecken. Das Gerät wird geladen.

Der USB-C-Anschluss (7) wird nur mit Spannung versorgt (LED-Anzeige (8) leuchtet), wenn kein Akkupack geladen wird.

Sind Akkupack und USB-Gerät gleichzeitig angeschlossen, startet der USB-Ladevorgang automatisch nach dem Ende des Akkupack-Ladevorgangs.

DEUTSCHde

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0 °C und 50 °C, beginnt der Ladevorgang automatisch.

ASC 290: Warnanzeige (4) leuchtet dauernd und Ladezustandsanzeige (5) blinkt: Ladegerät heiß, Akkupack wird mit reduzierter Ladeleistung geladen.

8.2 Warnanzeige (4) blinkt

• Akkupack defekt. Akkupack sofort aus dem Ladegerät entnehmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.
• ASC 290: Warnanzeige (4) blinkt und Ladezustandsanzeige (5) ist aus: Akkupack wird nicht geladen, Ladegerät zu heiß.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedürftigen Metabo Ladegeräten wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

11. Technische Daten

Siehe Seite 3.

U = Spannungsbereiche der Akkupacks

C = Akkupack-Kapazität

IC = Ladestrom 1)

USB = Spannung und max. Ladestrom des USB-C-Anschlusses

1) Ladezeiten beispielhaft ausgewählter

Akkupacks. Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.

Empfohlene Umgebungstemperatur beim Laden: 0 °C bis 40 °C.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Gerät der Schutzklasse II
