Тип продукту	Зарядний пристрій для акумуляторів
Бренд	Metabo
Модель	ASC 145
Сумісні акумулятори	Li-Ion 12V-36V, 1.3Ah-10Ah, 3-10 елементів
Живлення	Мережа (перевірте напругу/частоту на табличці)
Рекомендована температура зарядки	0°C до 40°C
Основні функції	Автоматична зарядка, режим підтримки, автодіагностика запуску
Світлові індикатори	Контрольний індикатор (зелений): блимає під час зарядки, постійно світиться в режимі підтримки; Попереджувальний індикатор (червоний): несправність
Захист	Від перегріву, короткого замикання, зворотної полярності, несправного акумулятора
Вентиляція	Вбудований вентилятор (працює 5 с після увімкнення)
Використання	Тільки всередині приміщення
Клас захисту	II (подвійна ізоляція)
Мінімальна безпечна відстань	5 см навколо зарядного пристрою
Обслуговування	Очищуйте сухою ганчіркою; тримайте вентиляційні отвори вільними
Ремонт	Тільки для фахівця; звертайтеся до сервісного центру Metabo
Запчастини	Оригінальний кабель живлення Metabo
Навколишнє середовище	Не викидати з побутовими відходами; утилізуйте в пункті прийому

Часті запитання - ASC 145 METABO

Які типи акумуляторів можна заряджати за допомогою ASC 145?

Зарядний пристрій ASC 145 підходить для заряджання оригінальних акумуляторів Li-Ion Metabo та системи CAS, з напругою 12 В до 36 В, ємністю 1,3 А·год до 10 А·год та 3 до 10 елементів.

Як дізнатися, чи повністю заряджений акумулятор?

Контрольний індикатор (3) світиться постійно, коли акумулятор заряджений. Зарядний пристрій автоматично перемикається в режим підтримки для підтримки повної ємності акумулятора.

Що робити, якщо червоний попереджувальний індикатор блимає?

Блимання попереджувального індикатора (4) вказує на несправний акумулятор або неправильне вставлення. Негайно вийміть акумулятор із зарядного пристрою та перевірте його стан. Якщо він несправний, не використовуйте його повторно.

Чи можна заряджати неакумуляторні батарейки?

Ні, ніколи не намагайтеся заряджати неакумуляторні батарейки (NiCd, лужні тощо). Це становить ризик вибуху і може пошкодити зарядний пристрій.

Чи можна залишати акумулятор у зарядному пристрої після зарядки?

Так, зарядний пристрій автоматично перемикається в режим підтримки після завершення зарядки. Акумулятор можна залишати підключеним без ризику, і він завжди буде готовий до використання.

Як очистити зарядний пристрій?

Спочатку відключіть зарядний пристрій. Очистіть його сухою чистою ганчіркою. Переконайтеся, що вентиляційні отвори вільні від пилу. Не використовуйте рідини або спреї.

Чи підходить зарядний пристрій для використання на вулиці?

Ні, зарядний пристрій призначений лише для використання всередині приміщення. Захищайте його від вологи та не піддавайте впливу дощу або снігу.

Що робити, якщо кабель живлення пошкоджений?

Якщо кабель живлення пошкоджений, його повинен замінити виробник, його сервісний центр або особа з відповідною кваліфікацією, щоб уникнути ризику ураження електричним струмом.

Чи сумісний цей зарядний пристрій із системою CAS?

Так, зарядний пристрій ASC 145 сумісний з усіма акумуляторами Cordless Alliance System (CAS), а також з оригінальними акумуляторами Metabo.

Яка ідеальна температура для заряджання акумулятора?

Рекомендована температура навколишнього середовища для заряджання становить від 0°C до 40°C. Якщо акумулятор занадто гарячий або холодний, попереджувальний індикатор світиться постійно, і зарядка почнеться лише після повернення температури в цей діапазон.

ПОСІБНИК КОРИСТУВАЧА ASC 145 METABO

uk Оригінальна інструкція з експлуатації 59

«Независимая экспертиза» жауапкершілігі

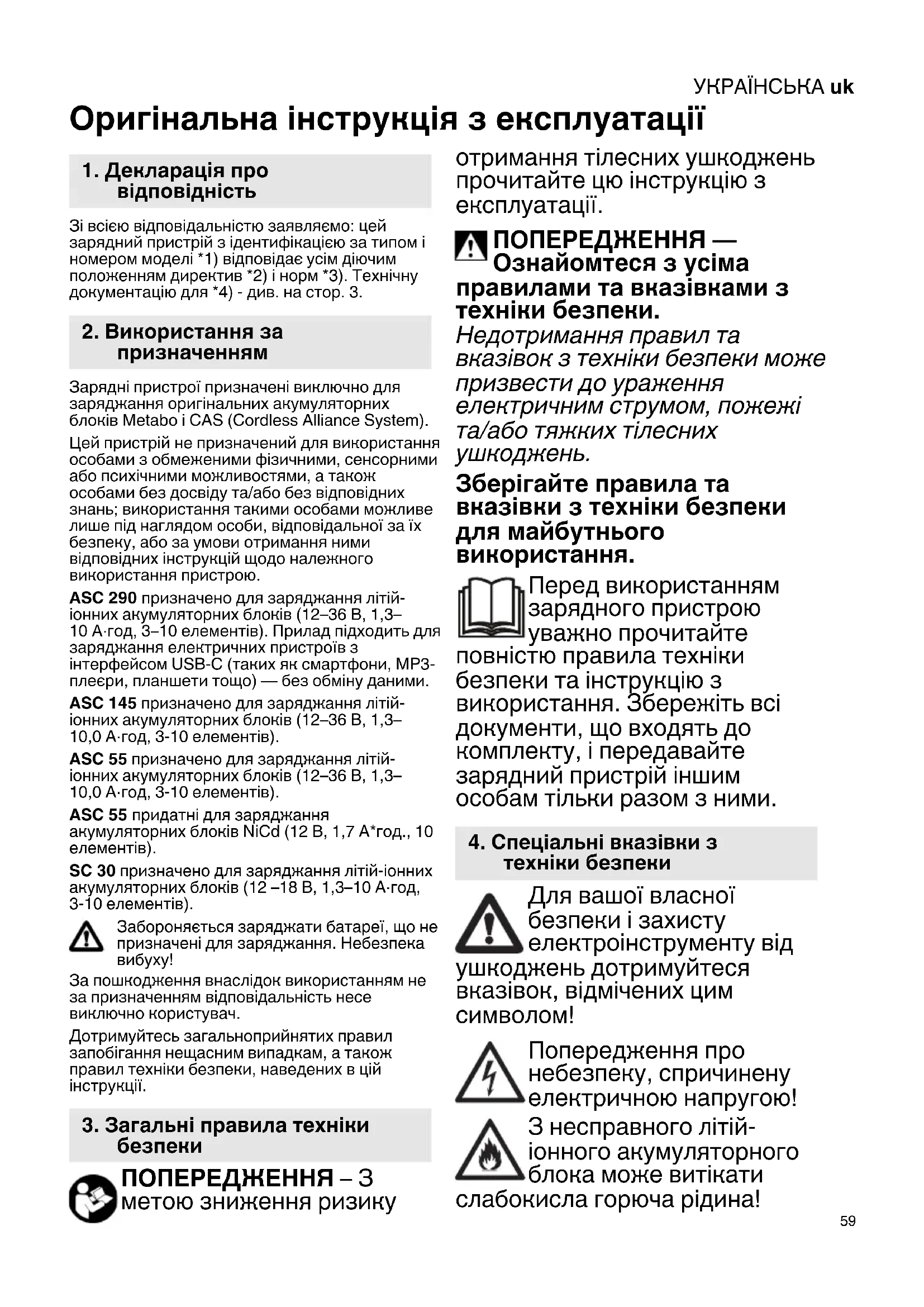

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляемо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для заряджання оригінальних акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей пристрій не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання пристрою.

ASC 290 призначено для заряджання літій-іонних акумуляторних блоків (12–36 В, 1,3–10 А·год, 3–10 елементів). Прилад підходить для заряджання електричних пристроїв з інтерфейсом USB-C (таких як смартфони, МРЗ-плеєри, планшети тощо) — без обміну даними.

ASC 145 призначено для заряджання літій-іонних акумуляторних блоків (12–36 В, 1,3–10,0 А·год, 3-10 елементів).

ASC 55 призначено для заряджання літій-іонних акумуляторних блоків (12–36 В, 1,3–10,0 А·год, 3-10 елементів).

ASC 55 придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

SC 30 призначено для заряджання літій-іонних акумуляторних блоків (12 –18 В, 1,3–10 А·год, 3-10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження внаслідок використанням не за призначенням відповідальність несе виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику

отримання тілесних ушкоджень прочитайте цю інструкцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма правилами та вказівками з техніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте

повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від ушкоджень дотримуйтеся вказівок, відмічених цим символом!

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати

слабокисла горюча рідина!

УКРАЇНСЬКАук

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря!

Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками!

Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

ASC 290: використовувати виключно оригінальний мережевий кабель Metabo.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор
5 Індикатор рівня заряду *
6 Кришка USB-роз'єму *
7 Роз'єм USB-C *
8 Світлодіодний індикатор (подача живлення на роз'єм USB-C) *

* Залежно від моделі

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєється в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

7.3 Тільки ASC 290: заряджання пристроїв USB

Під'єднувати лише пристрої USB, сумісні зі стандартом USB. Використання з

несумісними пристроями може призвести до несправності, пошкодження або травм.

Відкрити кришку (6) і під'єднати пристрій USB за допомогою відповідного кабелю до роз'єму USB-C (7). Пристрій заряджається.

Напруга живлення подається на роз'єм USB-C (7) (світлодіодний індикатор (8) світиться), тільки коли акумуляторний блок не заряджається.

Якщо акумуляторний блок і USB-пристрій під'єднано одночасно, заряджання USB-пристрою розпочнеться автоматично щойно завершиться заряджання акумуляторного блока.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається.

Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

ASC 290: попереджувальний індикатор (4) світиться постійно, а індикатор рівня заряду (5) блимає: зарядний пристрій гарячий, акумуляторний блок заряджається зі зниженою потужністю.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.
• ASC 290: попереджувальний індикатор (4) блимає, а індикатор рівня заряду (5) не

світиться: акумуляторний блок не заряджається, зарядний пристрій занадто гарячий.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Пакувальні матеріали утилізуються відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію можна знайти на сайті www.metabo.com у розділі «Сервіс».

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/19/ЄС про електричні та електронні пристрої та відповідними національними нормами відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

U = напруга акумуляторного блоку

C = ємність акумуляторного блоку

I_C = струм заряджання,

t = час заряджання

USB = напруга і макс. сила струму роз'єму USB-C

1) Тривалість заряджання для вибраних акумуляторних блоків як приклад. Залежно від залишкової ємності та температури акумуляторного блока фактична тривалість заряджання може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни.

□ Прилад класу захисту II

\~ Змінний струм

УКРАЇНСЬКАук
