ASC 145 - Батарея зарядтағышы METABO - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Батарея зарядтау құрылғысы
Бренд	Metabo
Модель	ASC 145
Үйлесімді батареялар	Li-Ion 12V-36V, 1.3Ah-10Ah, 3-10 элементтер
Қоректендіру	Желіден (тақтайшадағы кернеу/жиілікті тексеріңіз)
Ұсынылатын зарядтау температурасы	0°C-тан 40°C-қа дейін
Негізгі функциялар	Автоматты зарядтау, күту режимі, іске қосу автотесті
Жарық индикаторлары	Бақылау шамы (жасыл): зарядтау кезінде жыпылықтайды, күту режимінде тұрақты; Ескерту шамы (қызыл): ақау
Қорғаныстар	Қызып кетуден, қысқа тұйықталудан, полярлықтың ауысуынан, ақаулы батареядан
Желдету	Кіріктірілген желдеткіш (қосу кезінде 5 с жұмыс істейді)
Қолдану	Тек үй ішінде
Қорғау класы	II (қос оқшаулау)
Ең аз қауіпсіздік қашықтығы	Зарядтау құрылғысының айналасында 5 см
Күтім	Құрғақ шүберекпен тазалау; желдету саңылауларын бос ұстау
Жөндеу	Маманға арналған; Metabo өкіліне хабарласыңыз
Қосалқы бөлшектер	Metabo түпнұсқа қуат сымы
Қоршаған орта	Тұрмыстық қоқыспен бірге тастамаңыз; қоқыс жинау орнында қайта өңдеңіз

Жиі қойылатын сұрақтар - ASC 145 METABO

ASC 145-пен қандай батареяларды зарядтай аламын?

ASC 145 зарядтағышы Metabo және CAS жүйесінің түпнұсқа Li-Ion батареяларын 12 В-тан 36 В-қа дейінгі кернеумен, 1,3 Ач-тан 10 Ач-қа дейінгі сыйымдылықпен және 3-тен 10 элементке дейін зарядтауға жарайды.

Батареяның толық зарядталғанын қалай білуге болады?

Батарея зарядталғанда бақылау шамы (3) тұрақты жанып тұрады. Содан кейін зарядтағыш автоматты түрде күту режиміне ауысады, батареяны толық сыйымдылықта ұстау үшін.

Қызыл ескерту шамы жыпылықтаса не істеу керек?

Ескерту шамының (4) жыпылықтауы ақаулы батареяны немесе дұрыс салынбағанын көрсетеді. Батареяны зарядтағыштан дереу алыңыз және оның күйін тексеріңіз. Егер ақаулы болса, оны қайта пайдаланбаңыз.

Қайта зарядталмайтын батареяларды зарядтай аламын ба?

Жоқ, қайта зарядталмайтын батареяларды ешқашан зарядтауға тырыспаңыз (NiCd, сілтілі және т.б.). Бұл жарылыс қаупін тудырады және зарядтағышты бұзуы мүмкін.

Зарядтаудан кейін батареяны зарядтағышта қалдыра аламын ба?

Иә, зарядтау аяқталғаннан кейін зарядтағыш автоматты түрде күту режиміне ауысады. Батарея қауіпсіз қосылып қалады және әрқашан пайдалануға дайын болады.

Зарядтағышты қалай тазалау керек?

Алдымен зарядтағышты ажыратыңыз. Оны құрғақ және таза шүберекпен тазалаңыз. Желдету саңылауларының шаңнан таза екеніне көз жеткізіңіз. Сұйықтықтарды немесе спрейлерді қолданбаңыз.

Зарядтағыш сыртта пайдалануға жарамды ма?

Жоқ, зарядтағыш тек үй ішінде пайдалануға арналған. Оны ылғалдан қорғаңыз және жаңбырға немесе қарға ұшыратпаңыз.

Қуат сымы зақымдалған болса не істеу керек?

Егер қуат сымы зақымдалған болса, оны электр қаупін болдырмау үшін өндіруші, оның сатудан кейінгі қызметі немесе ұқсас біліктілігі бар адам ауыстыруы керек.

Бұл зарядтағыш CAS жүйесімен үйлесімді ме?

Иә, ASC 145 зарядтағышы Cordless Alliance System (CAS) жүйесінің барлық батареяларымен, сондай-ақ Metabo түпнұсқа батареяларымен үйлесімді.

Батареяны зарядтау үшін қандай температура қолайлы?

Зарядтау үшін ұсынылатын бөлме температурасы 0°C-тан 40°C-қа дейін. Егер батарея тым ыстық немесе тым суық болса, ескерту шамы тұрақты жанып, температура осы диапазонға қайта оралғанда ғана зарядтау басталады.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ASC 145 METABO

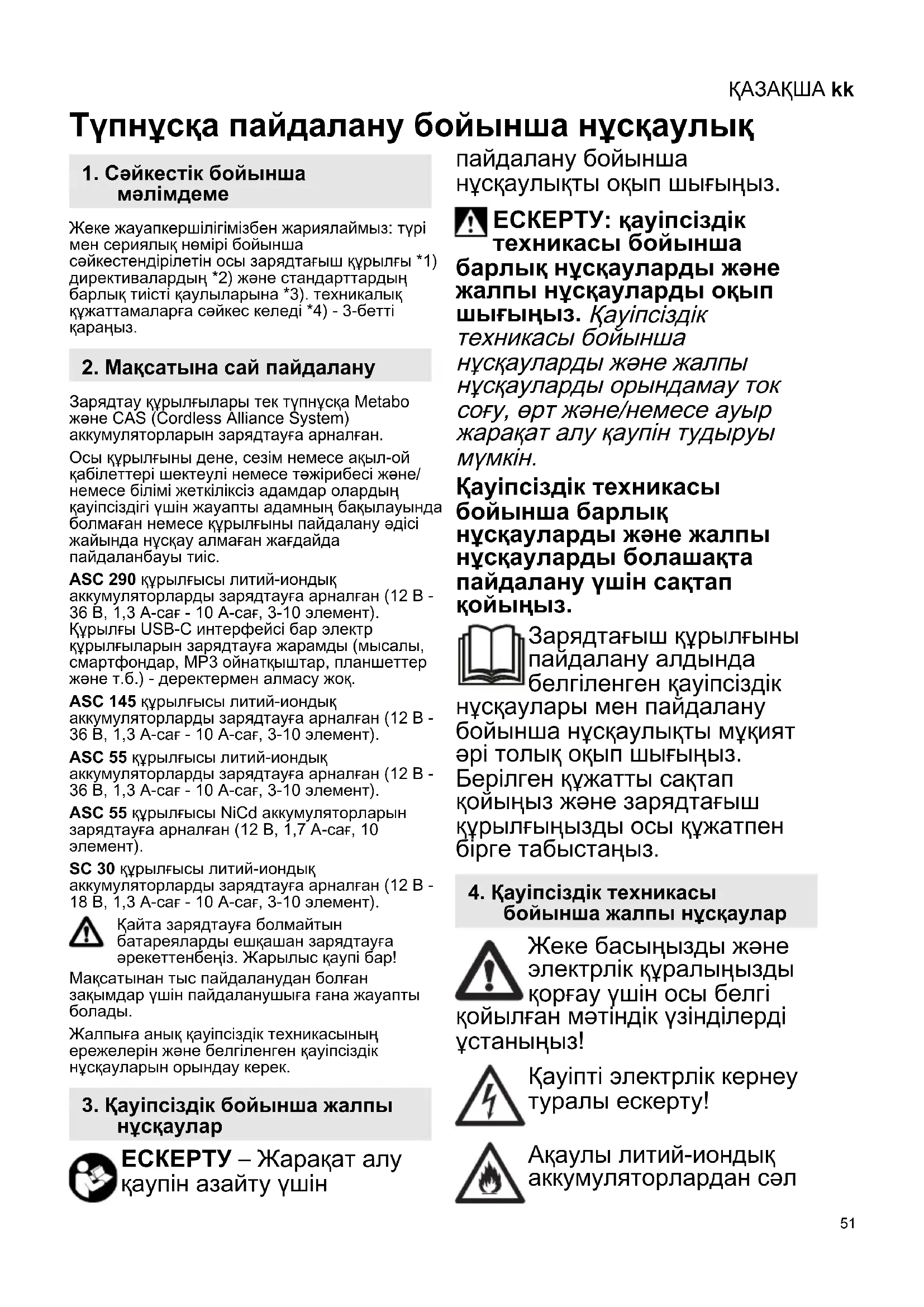

kk Түпнұсқа пайдалану бойынша нұсқаулық 51

Түпнұска пайдалану бойынша нұсқаулық

1. Сэйкестік бойынша мәлімдеме

Жеке жауапкершілігімізбен жариялаймыз: түрі мен сериялық нөмірі бойынша сәйкестендірілетін осы зарядтағыш құрылғы *1) директивалардың *2) және стандарттардың барлық тиісті қаульларына *3). техникалық құжаттамаларға сәйкес келеді *4) - 3-бетті қараңыз.

2. Максатына сай пайдалану

Зарядтау курылғылары тек түпнұсқа Metabo және CAS (Cordless Alliance System) аккумуляторларын зарядтауға арналған.

Осы құрылғыны дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі және/ немесе білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты адамның бақылауында болмаған немесе құрылғыны пайдалану әдісі жайында нұсқау алмаған жағдайда пайдаланбауы тиіс.

ASC 290 кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент). Кұрылғы USB-C интерфейсі бар электр кұрылғыларын зарядтауға жарамды (мысалы, смартфондар, МРЗ ойнатқыштар, планшеттер және т.б.) - деректермен алмасу жоқ.

ASC 145 курылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC 55 кұрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

ASC 55 курылғысы NiCd аккумуляторларын зарядтауға арналған (12 В, 1,7 А-сағ, 10 элемент).

SC 30 курылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 18 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент).

Қайта зарядтауға болмайтын батареяларды ешкашан зарядтауға өрекеттенбеңіз. Жарылыс қаупі бар!

Маçсатынан тыс пайдаланудан болған зақымдар үшін пайдаланушыға ғана жауапты болады.

Жалпыға анық қауіпсіздік техникасының ережелерін және белгіленген қауіпсіздік нұсқауларын орындау керек.

3. Қауіпсіздік бойынша жалпы нұсқаулар

ЕСКЕРТУ – Жаракат алу қаупін азайту үшін

пайдалану бойынша нускаулықты оқып шығыңыз.

! ECKEРТУ: қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды оқып шығыңыз. Қауіпсіздік техникасы бойынша нұсқауларды және жалпы нұсқауларды орындамау ток соғу, өрт және/немесе ауыр жаракат алу қаупін тудыруы мүмкін.

Қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды болашақта пайдалану үшін сақтап қойыңыз.

Зарядтағыш құрылғыны пайдалану алдында белгіленген қауіпсіздік нүсқаулары мен пайдалану бойынша нүсқаулықты мұқият әрі толық оқып шығыңыз. Берілген құжатты сақтап қойыңыз және зарядтағыш құрылғыңызды осы құжатпен бірге табыстаңыз.

4. Қауіпсіздік техникасы бойынша жалпы нұсқаулар

Жеке басыңызды және электрлік құралыңызды қорғау үшін осы белгі ған мәтіндік үзінділерді ыңыз!

Қауіпті электрлік кернеу туралы ескерту!

Ақаулы литий-иондық аккумуляторлардан сөл

КАЗАКШАкк

қышқылды, жанғыш сүйықтық шығуы мүмкін!

Аккумулятор сүйықтығы шығып, теріге тиген жағдайда, оны дереу судың жеткілікті мөлшерімен шайып шығыңыз. Аккумулятор сүйықтығы көзге тиген жағдайда, оны таза сумен жуып шығыңыз да, дереу медициналық жәрдемге жүгініңіз!

Толык зарядталған аккумуляторды қайтадан зарядтамаңыз!

Тек іште пайдалануға арналған.

Зарядтағыш құрылғыны ылғалдан қорғаңыз!

Ешкашан балаларға құрылғыны пайдалануға рүқсат бермеңіз. Балалардың құрылғымен ойнамауына көз жеткізу үшін, оларды қадағалап отыру керек.

Балаларды зарядтағыш кұрылғыдан немесе жұмыс аймағынан алшақ ұстаңыз!

Зарядтағыш құрылғыны балалар үшін қолжетімді болмайтындай етіп сақтаңыз!

Зарядтағыш құрылғыда түтін немесе өрт туындаған жағдайда дереу желілік ашаны суырып қойыңыз!

Зарядтағыш құрылғының желдету саңылауына ешқандай бөгде заттарды салмаңыз - ток соғу немесе қысқа түйықталу қаупі бар!

Акаулы аккумуляторларды пайдаланбаныз!

Металл шаңының жуктемесі үлкен аймактарда

аккумуляторларды AIR COOLED зарядтағыш құрылғыларымен зарядтамаңыз.

ASC 290: тек түпнүска Metabo куат кабелін пайдаланыңыз.

5. Шолу

2-бетті караңыз. Суреттер барлық құрылғылар үшін мысал ретінде берілген.

1 Аккумулятор (жеткізілім жиынтығына кірмейді)

2 Жылжымалы тірек

3 Жұмыс индикаторы

5 Заряд деңгейінің индикаторы *

6 USB какпағы *

7 USB-C косылымы *

8 Жарыкдиод индикаторы (USB-C косылымы кернеумен куатталады) *

* үлгіге байланысты

6. Колданыска енгізу

Колданыска енгізу алдында фирмалық тақтайшада көрсетілген номиналды кернеу мен номиналды жиілік ток желіңздің деректеріне сәйкес

келетіндігіне көз жеткізіңіз.

Турақты ток шығаратын осындай құрылғылар қарапайым дифференциалды токтың автоматты ажыратқышына әсер етуі мүмкін. Ажырату тогы ең көбі 30 мА шамасындағы F немесе жоғарырақ санатты пайдаланыңыз.

Зарядтағыш құрылғыны қолданысқа енгізу алдында желдету саңылауларының бос екендігіне көз жеткізіңіз. Басқа бөгде заттардан

минималды араçaшыктык кем дегенде 5 см күрайды!

6.1 Өзіндік диагностика

Желілік ашаны салыңыз.

Ескерту индикаторы (4) және жұмыс индикаторы (3) шамамен 1 секунд ішінде кезектесіп жанып тұрады, кіріктірілген желдеткіш шамамен 5 секунд ішінде жұмыс істейді.

7. Пайдалану

Жұмыс индикаторы (3) жыпылықтайды.

Нускау: литий-иондык аккумулятордың заряд деңгейін тексеру үшін, алдымен аккумуляторды

зарядтағыш құрылғыдан шығарып, сонан соң аккумулятордағы түймені басыңыз.

Заряд аякталған жағдайда, зарядтағыш құрылғы автоматты түрде тұрақты қосымша зарядтау режиміне ауысады.

Аккумулятор зарядтағыш құрылғы ішінде қалып, әрдайым жұмысқа дайын болуы мүмкін.

Жұмыс индикаторы (3) тұрақты түрде жанып тұрады.

7.3 Тек ASC 290: USB курылғысын зарядтау

Tek USB стандартымен үйлесімді USB құрылғыларын қосыңыз. Уйлесімді емес құрылғылармен бірге пайдаланған жағдайда, бұл функция ақаулары, зақымдар немесе жаракат алуға әкелуі мүмкін.

Какпакты (6) ашып, USB курылғысын тиісті кабельмен USB-C қосылымына (7) салыңыз. Курылғы зарядталады.

USB-C қосылымы (7) аккумулятор зарядталмаған жағдайда тек кернеумен куатталады (жарықдиод индикаторы (8) жанады).

Аккумулятор мен USB құрылғысын бір уақытта қосқан кезде, USB зарядтау процесі аккумулятордың зарядтау процесі аяқталғаннан кейін автоматты түрде басталады.

8. Акаулық

8.1 Ескерту индикаторы (4) тұрақты түрде жанып түр

Аккумулятор зарядталмайды. Температура тым жоғары/тым төмен. Егер аккумулятордың температурасы 0 °C және 50 °C аралығында болса, зарядтау әрекеті автоматты түрде басталады.

ASC 290: ескерту индикаторы (4) түрақты түрде жанып түр және заряд деңгейінің индикаторы (5) жыпылықтап түр: зарядтағыш құрылғы қызып кетті, аккумулятор төмендетілген зарядтау қуатымен зарядталуда.

• Аккумулятор ақаулы. Аккумуляторды бірден зарядтағыш құрылғыдан шығарыңыз.
• Аккумулятор жылжымалы тірекке (2) дұрыс жылжытылмаған. 7.1 бөлімін қараңыз.
• ASC 290: ескерту индикаторы (4) жыпылыктап түр және заряд деңгейінің индикаторы (5) сөндірулі: аккумулятор

зарядталмауда, зарядтағыш құрылғы қатты қызып кетті.

9. Жәндеу

Зарядтағыш құрылғыда жәндеу жұмыстарын тек қана электрші маман өткізуі тиіс!

Осы құрылғының желілік қуат кабелі зақымдалған жағдайда, қауіпті жағдайларды болдырмау үшін, ол өндіруші немесе қызмет көрсету орталығында немесе ұқсас біліктілікке ие түлға тарапынан ауыстырылуы тиіс.

Metabo филиалына жендеуді қажет ететін Metabo зарядтағыш құрылғысымен бірге барыңыз. Мекенжайлары www.metabo.com сайтында берілген.

10. Коршаған ортаны корғау

Пайдаланылған аспаптарды, орауыштарды және керек-жарактарды қоршаған орта үшін қауіпсіз түрде көдеге жарату және қайта өндеу бойынша үлттық ережелерді ұстаныңыз.

Орауыш материалдарын таңбаламаңыз бойынша коммуналдық директиваларға сәйкес кәдеге жарату қажет. Қосымша нұсқауларды www.metabo.com веб-сайтынан «Сервис» аймағында қараңыз.

Тек қана ЕО елдерінде: электрлік құралды түрмыстық қоқыска тастамаңыз! Электрлік және электрондық ескі құрылғылар және үлттық заңға түрлендіру жәніндегі 2012/19/EU өуропалық директивасына сәйкес, пайдаланылған электрлік құралдар бөлек жиналып, қоршаған орта үшін қауіпсіз қайта өндеуге жіберілуі тиіс.

11. Техникалық деректер

3-бетті караңыз.

U = аккумулятордың кернеу диапазоны

C = аккумулятордың куаттыллығы

I_C = зарядтау тогы t = зарядтау уакыты 1)

USB = USB косылымының кернеуі мен максималды сыйымдылық тогы

1) Мысал ретінде таңдалған аккумулятордың зарядтау уақыты. Аккумулятордың қалған куаттылығы мен температурасына байланысты шынайы зарядтау уақыты спецификациялардан өзгешеленуі мүмкін.

Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы: 0 °C және 40 °C аралығында.

Техникалық дамуға қарай өзгеруі мүмкін.

□ II корғаныс класындағы кұрылғы

\~ Айнымалы ток

EAC

Сатып алушыға арналған ақпарат:

Сэйкестік сертификаты:

№ ЕЭО RU С-ДЕ.ГБ09.В.00131/20, қолданылу

мерзімі 10.02.2020 ж. бастап 09.02.2025 ж.

жауапкершілігі шектеулі серіктестігі өнімді сертификаттау жөніндегі органы берген;

Орналаскан жері (заңды түлғаның мекенжайы)

және қызмет орнының мекенжайы: 115280,

Ресей, Мәскеу қаласы, Ленинская Слобода

көшесі, 19-үй, 2-қабат, 21ш8, 21ш9, 21ш10,

21ш11 бөлмелері; Телефоны: [phone]-

68; Электрондык пошта мекенжайы: info@n-

DE.ГБ09.В.00348/20, қолданылу мерзімі

04.03.2020 ж. бастан 26.02.2025 ж. дейін,

шектеулі серіктестігі өнімді сертификаттау

жөніндегі органы тіркеген; Орналасқан жері

(занды түлғаның мекенжайы) және қызмет

орнының мекенжайы: 115280, Ресей, Мәскеу

каласы, Ленинская Слобода көшесі, 19-үй, 2-

кабат, 21ш8, 21ш9, 21ш10, 21ш11 бөлмелері;

Телефоны: [phone]; Электрондык

пошта мекенжайы: [e-mail]; Аккредиттеу

Ресейге импорттаушы:

Ресей, 127273, Мәскеу

Березовая аллея көшесі, № 5 а, 7-құрылыс, 106-кеңсе

тел.: [phone]

Өндірілген күні зарядтағыш құрылғыда

көрсетілген

Өнімнің жарамдылық мерзімі 7 жылды күрайды.

Өндірілген күннен кейін 5 жыл сақтауда түрған

жағдайда алдын ала тексерместен пайдалану

усынылмайды (өндірілген күнін жапсырмадан

караңыз).

ASC 290:

Өндіруші ел: Кытай, Вьетнам

Өндіруші: "Metabowerke GmbH", Metaboallee 1,

D-72622 Nuertingen, Германия

Ресейге импорттаушы:

Ресей, 127273, Мәскеу

Березовая аллея көшесі, № 5 а, 7-құрылыс, 106-

кенсе

тел.: [phone]

Өндірілген күні зарядтағыш құрылғыда

көрсетілген

Өнімнің жарамдылық мерзімі 7 жылды кұрайды.

Өндірілген күннен кейін 5 жыл сақтауда түрған

жағдайда алдын ала тексерместен пайдалану

усынылмайды (өндірілген күнін жапсырмадан қараңыз).
