ASC 145 - Cargador de batería METABO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de baterías
Marca	Metabo
Modelo	ASC 145
Baterías compatibles	Li-Ion 12V-36V, 1.3Ah-10Ah, 3-10 celdas
Alimentación	Red eléctrica (verificar tensión/frecuencia en placa de características)
Temperatura de carga recomendada	0°C a 40°C
Funciones principales	Carga automática, modo mantenimiento, autotest de arranque
Indicadores luminosos	Indicador de control (verde): parpadea en carga, fijo en modo mantenimiento; Indicador de advertencia (rojo): fallo
Protecciones	Contra sobrecalentamiento, cortocircuito, polaridad inversa, batería defectuosa
Ventilación	Ventilador integrado (funciona 5s al encender)
Uso	Solo interior
Clase de protección	II (doble aislamiento)
Distancia mínima de seguridad	5 cm alrededor del cargador
Mantenimiento	Limpiar con un paño seco; mantener las ranuras de ventilación despejadas
Reparaciones	Reservadas a un especialista; contactar el SAT Metabo
Piezas de repuesto	Cable de alimentación original Metabo
Medio ambiente	No desechar con la basura doméstica; reciclar en punto limpio

Preguntas frecuentes - ASC 145 METABO

¿Qué tipos de baterías puedo cargar con el ASC 145?

El cargador ASC 145 es adecuado para cargar baterías Li-Ion originales Metabo y del sistema CAS, con una tensión de 12 V a 36 V, una capacidad de 1,3 Ah a 10 Ah y de 3 a 10 celdas.

¿Cómo saber si la batería está completamente cargada?

El indicador de control (3) se enciende en fijo cuando la batería está cargada. El cargador conmuta entonces automáticamente al modo mantenimiento para mantener la batería a plena capacidad.

¿Qué hacer si el indicador de advertencia rojo parpadea?

Un parpadeo del indicador de advertencia (4) indica una batería defectuosa o una inserción incorrecta. Retire inmediatamente la batería del cargador y verifique su estado. Si está defectuosa, no la reutilice.

¿Puedo cargar pilas no recargables?

No, nunca intente cargar pilas no recargables (NiCd, alcalinas, etc.). Esto presenta un riesgo de explosión y puede dañar el cargador.

¿Puedo dejar la batería en el cargador después de la carga?

Sí, el cargador pasa automáticamente al modo mantenimiento una vez finalizada la carga. La batería puede permanecer conectada sin riesgo y siempre estará lista para usar.

¿Cómo limpiar el cargador?

Desconecte primero el cargador. Límpielo con un paño seco y limpio. Asegúrese de que las ranuras de ventilación estén libres de polvo. No use líquidos ni aerosoles.

¿El cargador es adecuado para uso en exteriores?

No, el cargador es solo para uso interior. Protéjalo contra la humedad y no lo exponga a la lluvia o la nieve.

¿Qué hacer si el cable de alimentación está dañado?

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio postventa o una persona con calificación similar para evitar riesgos eléctricos.

¿Este cargador es compatible con el sistema CAS?

Sí, el cargador ASC 145 es compatible con todas las baterías del Cordless Alliance System (CAS), así como con las baterías originales Metabo.

¿Cuál es la temperatura ideal para cargar una batería?

La temperatura ambiente recomendada para la carga está entre 0°C y 40°C. Si la batería está demasiado caliente o fría, el indicador de advertencia se enciende fijo y la carga no comienza hasta que la temperatura vuelva a este rango.

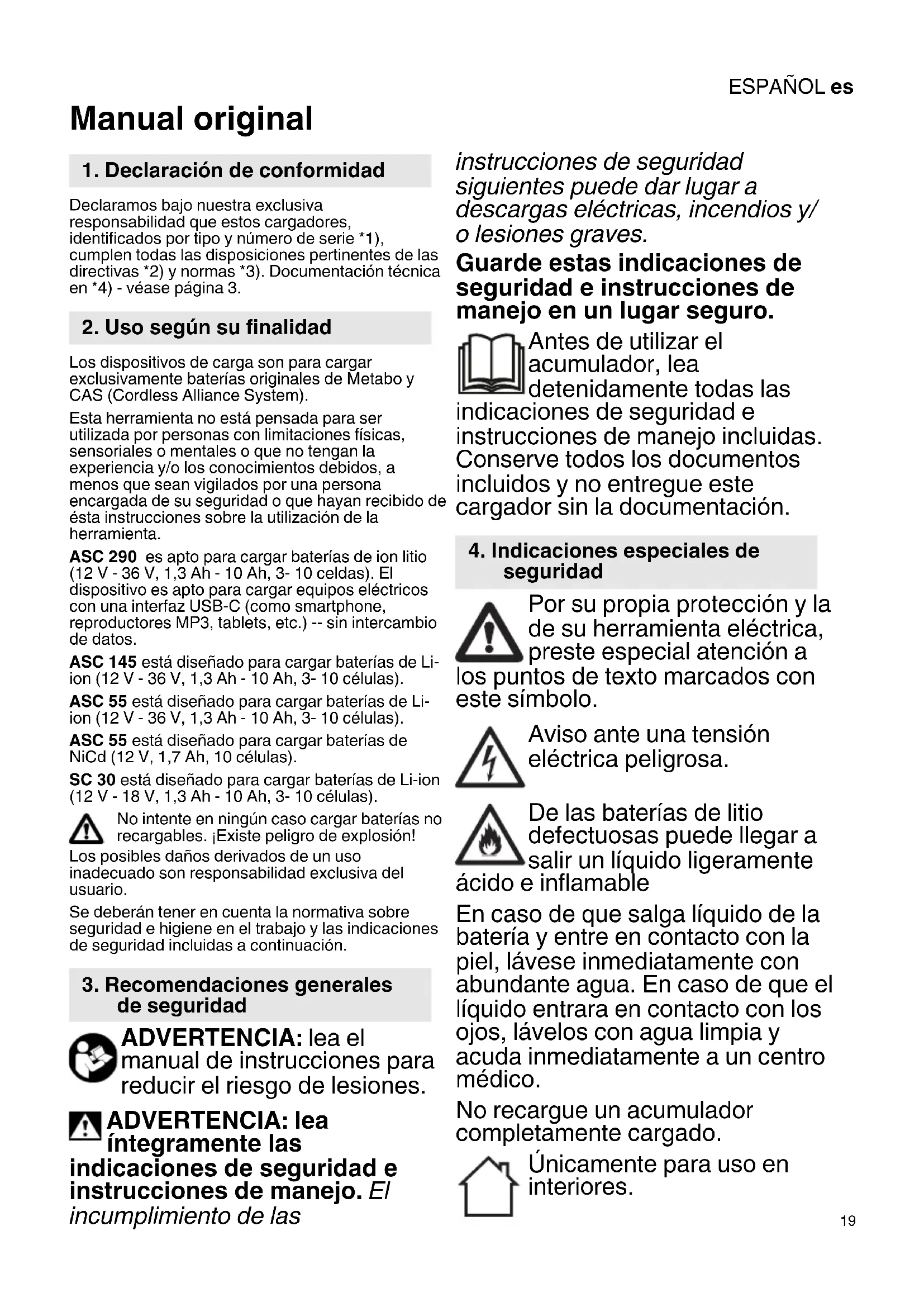

MANUAL DE USUARIO ASC 145 METABO

1. Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad que estos cargadores, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentación técnica en *4) - véase página 3.

2. Uso según su finalidad

Los dispositivos de carga son para cargar exclusivamente baterías originales de Metabo y CAS (Cordless Alliance System).

Esta herramienta no está pensada para ser utilizada por personas con limitaciones físicas, sensoriales o mentales o que no tengan la experiencia y/o los conocimientos debidos, a menos que sean vigilados por una persona encargada de su seguridad o que hayan recibido de ésta instrucciones sobre la utilización de la herramienta.

ASC 290 es apto para cargar baterías de ion litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celdas). El dispositivo es apto para cargar equipos eléctricos con una interfaz USB-C (como smartphone, reproductores MP3, tablets, etc.) -- sin intercambio de datos.

ASC 145 está diseñado para cargar baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 células).

ASC 55 está diseñado para cargar baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 células).

ASC 55 está diseñado para cargar baterías de NiCd (12 V, 1,7 Ah, 10 células).

SC 30 está diseñado para cargar baterías de Li-ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 células).

No intente en ningún caso cargar baterías no recargables. ¡Existe peligro de explosión!

Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.

Se deberán tener en cuenta la normativa sobre seguridad e higiene en el trabajo y las indicaciones de seguridad incluidas a continuación.

3. Recomendaciones generales de seguridad

ADVERTENCIA: lea el manual de instrucciones para reducir el riesgo de lesiones.

ADVERTENCIA: lea íntegramente las indicaciones de seguridad e instrucciones de manejo. El incumplimiento de las

instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.

Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro.

Antes de utilizar el acumulador, lea detenidamente todas las indicaciones de seguridad e instrucciones de manejo incluidas. Conserve todos los documentos incluidos y no entregue este cargador sin la documentación.

4. Indicaciones especiales de seguridad

Por su propia protección y la de su herramienta eléctrica, preste especial atención a tlos de texto marcados con ímbolo.

Aviso ante una tensión eléctrica peligrosa.

De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente e inflamable

En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.

No recargue un acumulador completamente cargado.

Únicamente para uso en interiores.

ESPAÑOLes

Mantenga el cargador alejado de la humedad.

Bajo ningún concepto está permitido que los niños utilicen el aparato.

Vigile a los niños para asegurarse de que no juegan con el aparato.

Mantenga a los niños fuera del alcance del cargador y de su zona de trabajo.

Guarde el cargador fuera del alcance de los niños.

En caso de emisión de humos o de fuego, desconecte inmediatamente el cargador de la red eléctrica.

No sitúe ningún objeto en la rejilla de ventilación del cargador, existe peligro de sufrir una descarga eléctrica o un cortocircuito.

No utilice acumuladores defectuosos.

No cargar baterías con cargadores AIR COOLED en áreas con alta carga de polvo metálico.

ASC 290: emplee solo el cable de alimentación de red original de Metabo.

5. Descripción general

Véase la página 2. Las figuras son ilustrativas para todos los aparatos.

1 Acumulador (no incluido en el volumen de suministro)

2 Asiento deslizable

3 Indicador de servicio

4 Indicador de aviso

5 Indicación de estado de carga

6 Cubierta USB*

7 Puerto USB-C*

8 Luz de indicación LED (conexión USB-C alimentada con tensión)*

* en función del modelo

6. Puesta en servicio

Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación coinciden con los datos de la red eléctrica.

Dispositivos como este, que generan corriente continua, podrían influir sobre los interruptores de protección diferencial sencillos. Utilice el tipo F o superior con una corriente de desconexión máxima de 30 mA.

Antes de poner en marcha el cargador, asegúrese de que las rejillas de ventilación no estén cubiertas. La distancia mínima a otros objetos debe ser superior a 5 cm.

6.1 Autoverificación

Enchufe el cable al enchufe de red.

El indicador de aviso (4) y el indicador de servicio (3) se iluminan de modo consecutivo durante aprox. 1 segundo, el ventilador incorporado funciona durante aprox. 5 segundos.

7. Uso

7.1 Carga del acumulador

Deslizar el acumulador completamente, hasta el tope, sobre el asiento corredizo (2).

El indicador de servicio (3) parpadea.

Advertencia: para que los acumuladores de Li-Ion puedan indicar su estado de carga, retire primero la batería del cargador y, a continuación, pulse la tecla del acumulador.

7.2 Carga de compensación

Cuando la batería termina de cargarse, el cargador pasa automáticamente al estado de carga de compensación.

El acumulador puede permanecer en el cargador y estar así siempre listo para el funcionamiento.

El indicador de servicio (3) está encendido continuamente.

7.3 Solo ASC 290: carga de dispositivo USB

Conecte solamente dispositivos USB compatibles con conexiones USB estándares.

El uso de dispositivos incompatibles puede provocar funcionamientos incorrectos, daños o incluso lesiones físicas.

Abra la cubierta (6) y conecte un dispositivo USB al puerto USB-C (7) con un cable adecuado. El dispositivo comenzará a cargarse.

La conexión USB-C (7) solo se alimenta con tensión (luz de indicación LED (8) iluminada) si no se está cargando ninguna batería.

Si la batería y el dispositivo USB están conectados al mismo tiempo, el proceso de carga del USB se inicia automáticamente al finalizar el proceso de carga de la batería.

8. Fallo

8.1 El indicador de aviso (4) se ilumina de forma continua

El acumulador no se carga. La temperatura es demasiado alta o baja. Si la temperatura de la batería está entre 0 °C y 50 °C, el proceso de carga comenzará automáticamente.

ASC 290: el indicador de aviso (4) se ilumina de forma continua y el indicador de estado de carga (5) parpadea: cargador caliente; la batería se cargará con una potencia de carga reducida.

8.2 El indicador de aviso (4) parpadea

• Acumulador defectuoso. Extraiga el acumulador del cargador inmediatamente.
• El acumulador no se desplaza correctamente sobre el asiento corredero (2). Véase el capítulo 7.1.
• ASC 290: el indicador de aviso (4) parpadea y el indicador de estado de carga (5) está apagado: la batería no se cargará; el cargador está demasiado caliente.

9. Reparación

Todas las reparaciones en el cargador deberán llevarse a cabo exclusivamente por técnicos especialistas.

En caso de que el cable de alimentación de red de este aparato esté dañado, sólo el fabricante, su servicio de atención al cliente o una persona debidamente cualificada deberá sustituirlo con el propósito de evitar situaciones que entrañen peligro para el usuario.

En caso de tener cargadores de Metabo que necesiten ser reparados, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.

10. Protección del medio ambiente

Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalajes y accesorios usados.

Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices municipales. Puede encontrar más información en www.metabo.com en la sección Servicio.

Solo para países de la UE: no tire las herramientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente.

11. Datos técnicos

Véase la página 3.

U = Margen de tensiones del acumulador

C = Capacidad del acumulador

I_C = Corriente de carga _1) t = tiempo de carga

USB = tensión y corriente de carga máx. de la conexión USB-C

1) Tiempos de carga de las baterías seleccionadas. Los tiempos de carga reales pueden ser diferentes de los datos proporcionados en función de la capacidad residual así como de la temperatura del acumulador.

Temperatura ambiental recomendada durante el almacenamiento: de 0 °C a 40 °C

Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.

□ Aparato con categoría de protección II \~ Corriente alterna
