| Tipo de producto | Cargador de baterías |
| Marca | Metabo |
| Modelo | AC 30 Plus |
| Tensión de entrada | 230 V ~ 50 Hz |
| Tipos de baterías compatibles | NiCd, NiMH, Li-Ion (4,8 V - 18 V) |
| Corriente de carga | Variable según la capacidad |
| Funciones principales | Carga, modo mantenimiento |
| Autoprueba | Sí: los indicadores y el ventilador se activan al encender |
| Ventilador integrado | Sí |
| Seguridad | Protección contra sobrecarga, cortocircuito, temperatura excesiva |
| Mantenimiento y limpieza | Limpiar con un paño seco; no usar productos corrosivos |
| Reparaciones | Deben ser realizadas por un especialista autorizado |
| Protección del medio ambiente | Reciclable; no tirar con la basura doméstica |
| Uso interior | Sí, al abrigo de la humedad |
Preguntas frecuentes - AC 30 Plus METABO
Preguntas de los usuarios sobre AC 30 Plus METABO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cargador de batería en formato PDF gratis! Encuentra tus instrucciones AC 30 Plus - METABO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AC 30 Plus de la marca METABO.
MANUAL DE USUARIO AC 30 Plus METABO

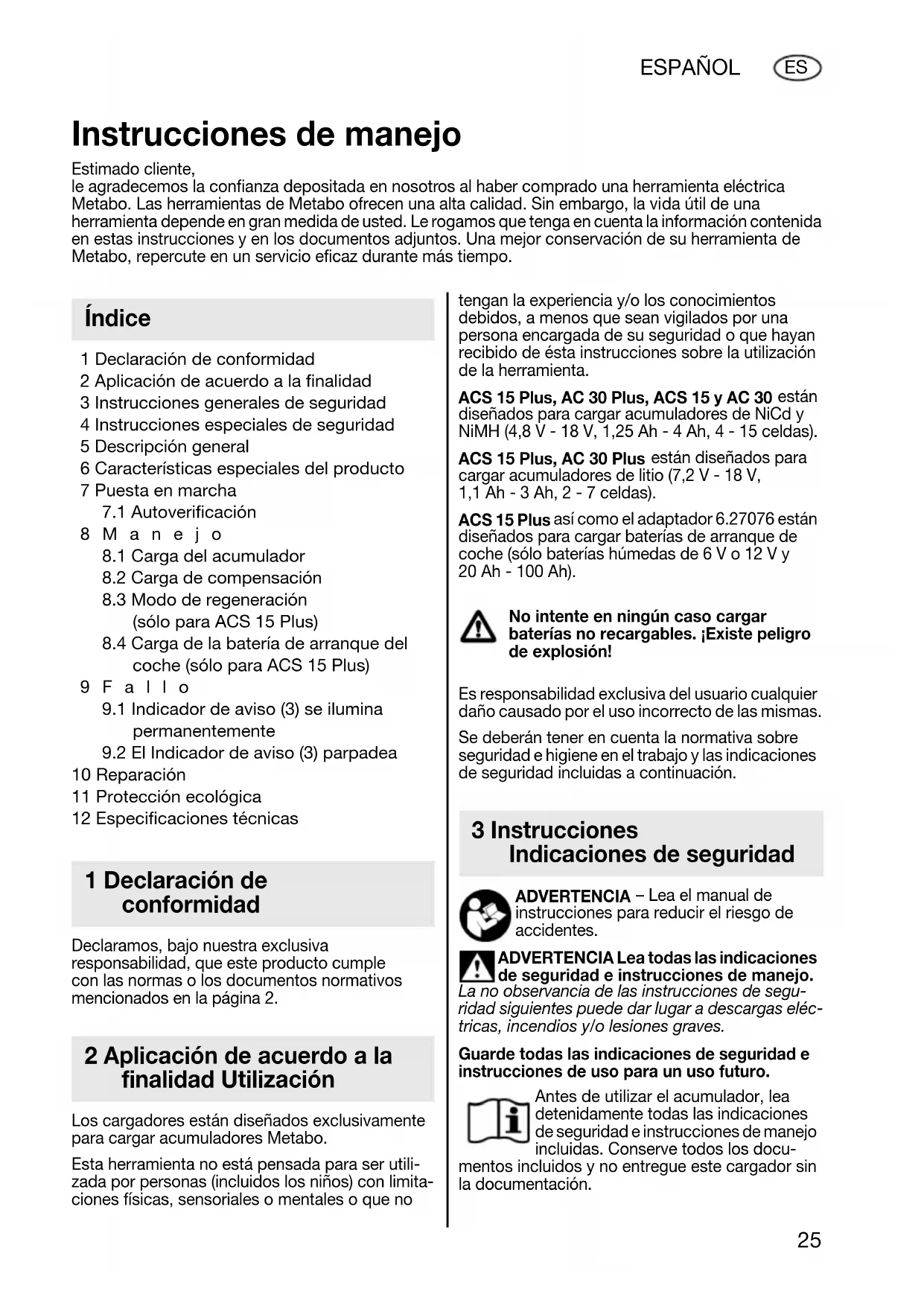

Instrucciones de manejo
Estimado cliente,
le agradecemos la confianza depositada en nosotros al haber comprado una herramienta eléctrica Metabo. Las herramientas de Metabo ofrecen una alta calidad. Sin embargo, la vida útil de una herramienta depende en gran medida de usted. Le rogamos que tenga en cuenta la información contenida en estas instrucciones y en los documentos adjuntos. Una mejor conservación de su herramienta de Metabo, repercute en un servicio eficaz durante más tiempo.
Índice
1 Declaración de conformidad
2 Aplicación de acuerdo a la finalidad
3 Instrucciones generales de seguridad
4 Instrucciones especiales de seguridad
5 Descripción general
6 Características especiales del producto
7 Puesta en marcha
7.1 Autoverificación
8 M a n e j o
8.1 Carga del acumulador
8.2 Carga de compensación
8.3 Modo de regeneración (sólo para ACS 15 Plus)
8.4 Carga de la batería de arranque del coche (sólo para ACS 15 Plus)
9 F a l l o
9.1 Indicador de aviso (3) se ilumina permanentemente
9.2 El Indicador de aviso (3) parpadea
10 Reparación
11 Protección ecológica
12 Especificaciones técnicas
1 Declaración de conformidad
Declaramos, bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas o los documentos normativos mencionados en la página 2.
2 Aplicación de acuerdo a la finalidad Utilización
Los cargadores están diseñados exclusivamente para cargar acumuladores Metabo.
Esta herramienta no está pensada para ser utilizada por personas (incluidos los niños) con limitaciones físicas, sensoriales o mentales o que no
tengan la experiencia y/o los conocimientos debidos, a menos que sean vigilados por una persona encargada de su seguridad o que hayan recibido de ésta instrucciones sobre la utilización de la herramienta.
ACS 15 Plus, AC 30 Plus, ACS 15 y AC 30 están diseñados para cargar acumuladores de NiCd y NiMH (4,8 V - 18 V, 1,25 Ah - 4 Ah, 4 - 15 celdas).
ACS 15 Plus, AC 30 Plus están diseñados para cargar acumuladores de litio (7,2 V - 18 V, 1,1 Ah - 3 Ah, 2 - 7 celdas).
ACS 15 Plus así como el adaptador 6.27076 están diseñados para cargar baterías de arranque de coche (sólo baterías húmedas de 6 V o 12 V y 20 Ah - 100 Ah).
No intente en ningún caso cargar baterías no recargables. ¡Existe peligro de explosión!
Es responsabilidad exclusiva del usuario cualquier daño causado por el uso incorrecto de las mismas.
Se deberán tener en cuenta la normativa sobre seguridad e higiene en el trabajo y las indicaciones de seguridad incluidas a continuación.
3 Instrucciones Indicaciones de seguridad
ADVERTENCIA – Lea el manual de instrucciones para reducir el riesgo de accidentes.
ADVERTENCIA Lea todas las indicaciones de seguridad e instrucciones de manejo.
La no observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.
Guarde todas las indicaciones de seguridad e instrucciones de uso para un uso futuro.
Antes de utilizar el acumulador, lea detenidamente todas las indicaciones de seguridad e instrucciones de manejo incluidas. Conserve todos los docu-
mentos incluidos y no entregue este cargador sin la documentación.
4 Instrucciones Indicaciones de seguridad
Para su propia protección y la de su cargador, observe las partes de texto marcadas con este símbolo.
Aviso ante una tensión eléctrica peligrosa.
De los acumuladores de NiCd o NiMH defectuosos puede llegar a salir un líquido corrosivo (30% de potasa cáustica).
De los acumuladores de litio defectuosos puede llegar a salir un líquido ligeramente ácido e inflamable.
En caso de que salga algo de líquido (acumuladores de NiCd, NiMH o iones de litio) y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entre en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.
No recargue de nuevo un acumulador completamente cargado. La sobrecarga daña y acorta la vida útil del acumulador.
Utilice el cargador únicamente en lugares cerrados.
Mantenga el cargador alejado de la humedad.
Vigile a los niños para asegurarse de que no juegan con la herramienta.
Mantenga a los niños fuera del alcance del cargador y de su zona de trabajo.
Guarde el cargador fuera del alcance de los niños.
En caso de emisión de humos o de fuego, desconecte inmediatamente el cargador de la red eléctrica.
No sitúe ningún objeto en la rejilla de ventilación del cargador, hay peligro de sufrir una descarga eléctrica o un cortocircuito.
No utilice baterías defectuosas.
5 Descripción general
Véase la página 3 (desplegarla).
1 Compartimento de carga
2 Indicador de servicio
3 Indicador de aviso
4 Botón de modo de regeneración
5 Indicador de modo de regeneración
6 Características especiales del producto
- Reducción del tiempo de carga con un acumulador REFRIGERADO POR AIRE de hasta el 50% y de la temperatura máxima de la batería al cargar de unos 10°C.
- Prolongación de la vida útil del acumulador REFRIGERADO POR AIRE (principalmente en NiMH) de hasta un 50%.
- ACS 15 Plus: modo de regeneración para el mantenimiento de acumuladores de NiCd y NiMH.
- ACS 15 Plus: con el adaptador 6.27076 (no incluido en el volumen de suministro) pueden cargarse baterías de coche.
7 Puesta en marcha
Antes de enchufarla compruebe que la tensión y la frecuencia de la red, indicadas en la placa de identificación, corresponden a las de la red eléctrica.
Antes de poner en marcha el cargador, asegúrese de que las rejillas de ventilación estén libres. La separación mínima con otros objetos debe ser superior a 5 cm.
7.1 Autoverificación
Introduzca el enchufe.
ACS 15, AC 30 Plus y AC 30:
El indicador de aviso (3) y el indicador de servicio (2) se iluminan de modo consecutivo durante 1 segundo, el ventilador incorporado funciona durante unos 5 segundos.
ACS 15 Plus:
El indicador de aviso (3), el indicador de servicio (2) y el indicador de modo de regeneración (5) se iluminan de modo simultáneo durante 1 segundo,
el ventilador incorporado funciona durante un 1 segundo aprox.
8 M a n e j o
8.1 Carga del acumulador
Inserte el acumulador en el compartimento de carga (1) hasta el tope. En caso necesario, utilice el adaptador para el acumulador (disponible como accesorio).
La capacidad plena de una batería nueva o que lleva mucho tiempo sin utilizarse no se consigue hasta que se cargue y descargue varias veces.
El indicador de servicio (2) parpadea.
Advertencia: para que los acumuladores de litio (con 14,4 V y 18 V) puedan indicar el estado de carga, retirar primero el acumulador del cargador y después pulsar la tecla del acumulador.
8.2 Carga de compensación
Cuando la batería termina de cargarse, el cargador pasa automáticamente al estado de carga de compensación.
La batería puede permanecer en el cargador y estar, por tanto, siempre lista para su funcionamiento. Sin embargo, no se debe dejar la batería en el cargador mientras permanece enchufado debido a que se podrían producir descargas y daños en las células del acumulador.
El indicador de servicio (2) se ilumina permanentemente.
8.3 Modo de regeneración (sólo para ACS 15 Plus)
En el caso de acumuladores de NiCd y NiMH, puede ocurrir que las celdas experimenten distintos estados de carga durante su proceso de descarga espontánea. Esto origina una pérdida en el rendimiento total del acumulador con vistas a su aplicación. Si detecta este efecto, con el modo de regeneración aún puede recuperar el rendimiento total del acumulador, que dependerá de la antigüedad del mismo.
Sólo para acumuladores de NiCd y NiMH (no aplicable para acumuladores de litio ni baterías de arranque de coche). Haga uso del acumulador al menos una vez al mes.
1) Inserte el acumulador en el compartimento de carga (1) hasta el tope. En caso necesario, utilice el adaptador para el acumulador (disponible como accesorio).
2) Apriete el botón de modo de regeneración (4) hasta que el indicador de modo de regeneración (5) parpadee.
El modo de regeneración se completa automáticamente una vez transcurridas 8 horas (acumuladores de NiMH) o 12 horas (acumuladores de NiCd). El acumulador quedará totalmente cargado.
Advertencia: el acumulador puede sacarse del cargador en cualquier momento, con lo que el modo de regeneración se verá interrumpido.
El encendido permanente del indicador de servicio (2) señala que el modo de regeneración ha terminado. La batería puede permanecer en el cargador y estar, por tanto, siempre lista para su funcionamiento.
8.4 Carga de la batería de arranque del coche(sólo para ACS 15 Plus)
Apropiado sólo para baterías húmedas de 6 V o 12 V y un mínimo de 20 Ah.
Con el adaptador de carga 6.27076 (no incluido en el volumen de suministro) es posible cargar baterías de arranque de coche. Consulte las indicaciones de uso y las instrucciones de seguridad incluidas en el adaptador.
9 Fallo
9.1 Indicador de aviso (3) se ilumina permanentemente
El acumulador no se carga. la temperatura es demasiado alta o demasiado baja. Si la temperatura de la batería está entre 0 °C y 50 °C, comienza a cargarse automáticamente.
9.2 El Indicador de aviso (3) parpadea
- Acumulador defectuoso. Extraiga directamente el acumulador del cargador.
- Cortocircuito entre los contactos de carga. Compruebe la existencia de cuerpos extraños en el compartimento de carga.
- En caso de acumuladores de litio (con 14,4 V y 18 V): durante el proceso de carga se ha pulsado la tecla que indica el estado de carga. Retirar primero el acumulador del cargador y después pulsar la tecla del acumulador.
10 Reparación
Todas las reparaciones en el cargador deberán llevarse a cabo exclusivamente por técnicos especialistas.
En caso de que el cable de alimentación de red de esta herramienta está dañado, sólo el fabricante, su servicio de atención al cliente o una persona debidamente cualificada deberá sustituirlo con el propósito de evitar situaciones que entrañen peligro para el usuario.
Aquellos cargadores de Metabo que requieran repararse, puede enviarlos a cualquiera de las direcciones indicadas en la página anterior. Describa el fallo localizado al enviar la herramienta.
11 Protección ecológica
Los envases Metabo son 100% reciclables. Los cargadores y accesorios fuera de uso contienen grandes cantidades de materiales metálicos y plásticos que también pueden ser reciclados.
Estas instrucciones están impresas en papel blanqueado sin cloro.
Sólo para países de la UE: No tire las herramientas eléctricas en la basura. De conformidad con la Directiva 2002/96/CE sobre residuos de aparatos eléctricos y electrónicos, y de acuerdo con la legislación nacional vigente, las herramientas eléctricas usadas deberán desecharse por separado para poder ser reutilizadas de manera respetuosa con el medio ambiente.
12 Especificaciones técnicas
Véase la página 2.
A = Márgenes de tensión del acumulador
B = Corriente de carga
C = Tiempo de carga ^1) en función de la
capacidad del acumulador
D = Corriente de carga al realizar carga de compensación
1) Los tiempos de carga reales pueden variar de los datos proporcionados en función de la capacidad residual así como de la temperatura del acumulador.
Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.
