AC 30 Plus - Paristolaturi METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkulaturi
Merkki	Metabo
Malli	AC 30 Plus
Tulojännite	230 V ~ 50 Hz
Yhteensopivat akkutyypit	NiCd, NiMH, Li-Ion (4,8 V - 18 V)
Latausvirta	Vaihtelee kapasiteetin mukaan
Päätoiminnot	Lataus, ylläpitotila
Itsetesti	Kyllä: merkkivalot ja tuuletin aktivoituvat virran kytkennän yhteydessä
Sisäänrakennettu tuuletin	Kyllä
Turvallisuus	Suojaus ylikuormitusta, oikosulkua ja liiallista lämpötilaa vastaan
Huolto ja puhdistus	Puhdista kuivalla liinalla; älä käytä syövyttäviä tuotteita
Korjaukset	On suoritettava valtuutetun asiantuntijan toimesta
Ympäristönsuojelu	Kierrätettävä; älä hävitä kotitalousjätteen mukana
Sisäkäyttö	Kyllä, suojassa kosteudelta

Usein kysytyt kysymykset - AC 30 Plus METABO

Millaisia akkuja voin ladata AC 30 Plus -laturilla?

Voit ladata NiCd-, NiMH- ja Li-Ion-akkuja, joiden jännite on 4,8 V - 18 V. Katso tarkemmat kapasiteetit ohjeista.

Voinko jättää akun laturiin latauksen jälkeen?

Kyllä, laturi siirtyy automaattisesti ylläpitotilaan. Akku voi jäädä laturiin, mutta älä jätä sitä irrotettuna syväpurkauksen välttämiseksi.

Mitä tarkoittaa virhemerkkivalon palaminen jatkuvasti?

Virhemerkkivalo (3) palaa jatkuvasti, mikä ilmaisee, että akku ei lataudu liian alhaisen tai korkean lämpötilan vuoksi. Lataus alkaa automaattisesti, kun lämpötila on välillä 0 °C - 50 °C.

Mitä tarkoittaa vilkkuva virhemerkkivalo?

Virhemerkkivalon (3) vilkkuminen voi tarkoittaa viallista akkua, oikosulkua koskettimien välillä tai Li-Ion-akuissa täyttötason näyttöpainikkeen painamista latauksen aikana. Poista akku ja tarkista.

Kuinka suoritan laturin itsetestin?

Kytke virtajohto. Virhemerkkivalo (3) ja toimintamerkkivalo (2) syttyvät peräkkäin noin sekunnin ajaksi, ja sisäänrakennettu tuuletin toimii noin 5 sekuntia.

Onko AC 30 Plus -laturi yhteensopiva Li-Ion-akkujen kanssa?

Kyllä, se on yhteensopiva Li-Ion-akkujen kanssa, joiden jännite on 7,2 V - 18 V ja kapasiteetti 1,1 Ah - 3 Ah (2 - 7 kennoa).

Kuinka puhdistan laturin?

Irrota laturi ja puhdista se kuivalla liinalla. Älä käytä syövyttäviä tai hankaavia tuotteita. Varo, ettet työnnä esineitä ilmanvaihtoaukkoihin.

Mitä tulojännitettä laturi tarvitsee?

Laturi toimii verkkojännitteellä 230 V ~ 50 Hz. Tarkista, että sähköverkkosi vastaa tyyppikilven tietoja.

Mitä tehdä, jos laturi vioittuu?

Korjaukset on annettava valtuutetun asiantuntijan tehtäväksi. Jos virtajohto on vaurioitunut, vaihdata se valmistajan tai pätevän ammattilaisen toimesta.

Kuinka suojella ympäristöä tällä laturilla?

Älä hävitä käytettyä laturia kotitalousjätteen mukana. Euroopan unionin direktiivin 2002/96/EY mukaisesti se on kierrätettävä erikseen. Pakkaus on 100 % kierrätettävä.

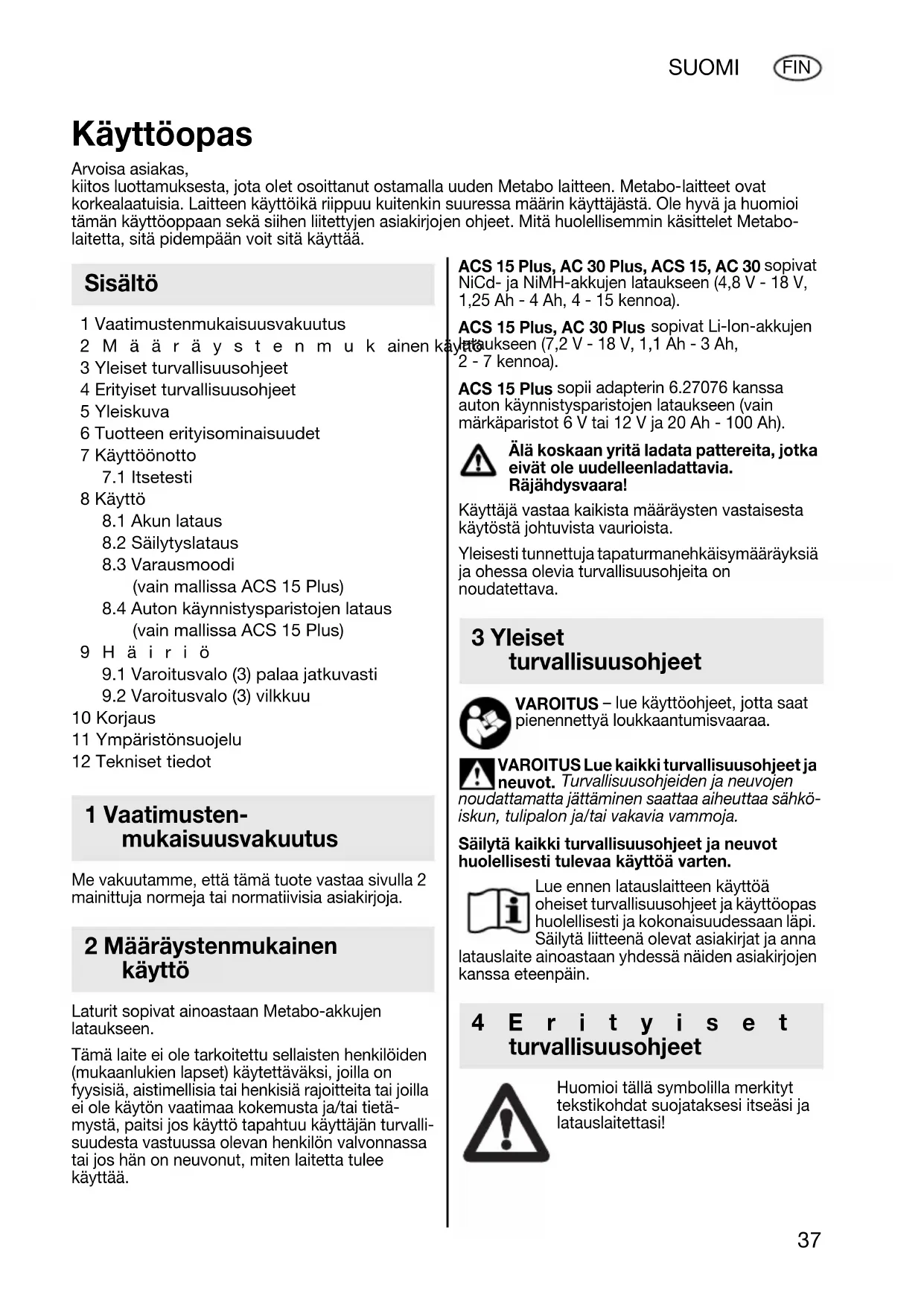

KÄYTTÖOHJE AC 30 Plus METABO

kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo laitteen. Metabo-laitteet ovat korkealaatusia. Laitteen käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän käyttöoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelet Metabolaitetta, sitä pidempään voit sitä käyttää.

Sisältö

1 Vaatimustenmukaisuusvakuutus

2 M ä ä r ä y s t e n m u k ainen k å

3 Yleiset turvallisuusohjeet

4 Erityiset turvallisuusohjeet

5 Yleiskuva

6 Tuotteen erityisominaisuudet

7 Käyttöönotto

7.1 Itsetesti

8 Käyttö

8.1 Akun lataus

8.2 Säilytyslataus

8.3 Varausmoodi (vain mallissa ACS 15 Plus)

8.4 Auton käynnistysparistojen lataus (vain mallissa ACS 15 Plus)

9 H ä i r i ö

9.1 Varoitusvalo (3) palaa jatkuvasti

9.2 Varoitusvalo (3) vilkkuu

10 Korjaus

11 Ympäristönsuojelu

12 Tekniset tiedot

1 Vaatimusten- mukaisuusvakuutus

Me vakuutamme, että tämä tuote vastaa sivulla 2 mainittuja normeja tai normatiivisia asiakirjoja.

2 Määräystenmukainen käyttö

Laturit sopivat ainoastaan Metabo-akkujen lataukseen.

Tämä laite ei ole tarkoitettu sellaisten henkilöiden (mukaanlukien lapset) käytettäväksi, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietä-mystä, paitsi jos käyttö tapahtuu käyttäjän turvalli-suudesta vastuussa olevan henkilön valvonnassa tai jos hän on neuvonut, miten laitetta tulee käyttää.

ACS 15 Plus, AC 30 Plus, ACS 15, AC 30 sopivat NiCd- ja NiMH-akkujen lataukseen (4,8 V - 18 V, 1,25 Ah - 4 Ah, 4 - 15 kennoa).

ACS 15 Plus, AC 30 Plus sopivat Li-lon-akkujen yetaukseen (7,2 V - 18 V, 1,1 Ah - 3 Ah, 2 - 7 kennoa).

ACS 15 Plus sopii adapterin 6.27076 kanssa auton käynnistysparistojen lataukseen (vain märkäparistot 6 V tai 12 V ja 20 Ah - 100 Ah).

Älä koskaan yritä ladata pattereita, jotka eivät ole uudelleenladattavia. Räjähdysvaara!

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Yleisesti tunnettuja tapaturmanehkäisymääräyksiä ja ohessa olevia turvallisuusohjeita on noudatettava.

3 Yleiset turvallisuusohjeet

VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen

noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Lue ennen latauslaitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi.

Säilytä liitteenä olevat asiakirjat ja anna

latauslaite ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4 E r i t y i s e t turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja latauslaitettasi!

Varoitus vaarallisesta sähköjännitteestä!

Viallisista NiCd- tai NiMH-akuista voi valua syövyttävää nestettä (30%:nen kalilipeä) ulos!

Viallisesta Li-lon-akusta voi valua syövyttävää, palavaa nestettä ulos!

Jos akkunestettä (NiCd-, NiMH- tai Li-lon-akuista) valuu ulos ja joutuu ihon kanssa kosketuksiin, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

Älä lataa täysin ladattua akkua uudelleen! Ylilataus vahingoittaa akkua ja lyhentää sen käyttöikää!

Käytä latauslaitetta vain sisätiloissa!

Suojaa latauslaitetta kosteudelta!

Huolehdi siitä, että lapset eivät pääse leikkimään koneen kanssa.

Pidä lapset poissa latauslaitteesta tai työskentelyalueelta!

Säilytä latauslaitettasi siten, että lapset eivät pääse siihen käsiksi!

Irrota latauslaite heti verkkopistokkeesta, jos savua tai liekkejä esiintyy!

Älä pistä mitään esineitä latauslaitteen tuuletusrakoon - sähköiskun tai oikosulun vaara!

Älä käytä viallisia akkuja!

5 Y I e i s k u v a

Katso sivu 3 (käännä ulos).

1 Latauskuilu
2 Käyttövalo
3 Varoitusvalo
4 Varausmoodin painike
5 Varausmoodin valo

6 Tuotteen erityisominaisuudet

• Latausajan pienentyminen lämpimien AIR COOLED-akkujen yhteydessä jopa 50% ja maksimi akun lämpötilan pienetyminen ladatessa n. 10°C.
• AIR COOLED-akkujen käyttöiän pidentyminen (pääasiassa NiMH) jopa 50%.
• ACS 15 Plus: Varausmoodi NiCd- ja NiMH- akkujen huoltamiseen.
• ACS 15 Plus: Adapterilla 6.27076 (ei kuulu toimituslaajuuteen) ajoneuvon käynnistysparistot voidaan ladata.

7 Käyttöönotto

Ennen käyttöönottoa on verrattava, vastaako nimikilvessä ilmoitettu verkkojännite ja verkkotaajuus sähköverkkonne tietoja.

Varmista ennen latauslaitteen käyttöönottoa, että tuuletusaukot ovat vapaina. Vähimmäisetäisyys muihin esineisiin väh. 5 cm!

7.1 Itsetesti

Pistä verkkopistoke.

Varoitusvalo (3) ja käyttövalo (2) palavat toinen toisensa jälkeen n. 1 sekunnin, tuuletin pyörii n. 5 sekuntia.

ACS 15 Plus:

Varoitusvalo (3) ja käyttövalo (2) ja varausmoodin valo (5) palavat yhtäaikaa n. 1 sekunnin, tuuletin pyörii n. 1 sekunnin.

8 Käyttö

8.1 Akun lataus

Pistä akku latauskuiluun (1) rajoittimeen asti. Käytä tarvittaessa akun adapteria (saatavana lisätarvikkeena).

Uusi tai pitkään käyttämättömänä ollut akku saavuttaa täyden kapasiteettinsa vasta useamman lataus- ja tyhjentymiskerran jälkeen.

Käyttövalo (2) vilkkuu.

Ohje: kun haluat nähdä Li-lon-akkujen (14,4 V ja 18 V) varaustilan, ota akku ensin pois

latauslait-teesta ja paina sen jälkeen akun näppäintä.

8.2 Säilytyslataus

Kun lataus on loppunut, latauslaite kytkeytyy automaattisesti säilytyslataukselle.

Akku voidaan jättää latauslaitteeseen ja siten se on aina käyttövalmis. Älä kuitenkaan jätä akkua sähköverkosta irrotettuun latauslaitteeseen, koska tällöin akkukennot voi purkautua kokonaan ja vaurioitua.

Käyttövalo (2) palaa jatkuvasti.

8.3 Varausmoodi

(vain mallissa ACS 15 Plus)

NiCd- ja NiMH-akkujen kennoissa saattaa luonnollisen itsepurkautumisen takia olla eri lataustilanne. Se johtaa siihen, että täyttä akkutehoa ei enää ole käytettävissä. Jos huomaat tämän, täysi käyttöikää vastaava akkuteho voidaan ladata uudelleen varausmoodilla.

Vain NiCd- ja NiMH-akuille - ei Li-lon-akuille ja auton käynnistysparistoille. Käytä korkeintaan kerran kuukaudessa akkua kohti.

1) Pistä akku latauskuiluun (1) rajoittimeen asti. Käytä tarvittaessa akun adapteria (saatavana lisätarvikkeena).
2) Paina varusmoodin painikkeesta (4) kunnes varausmoodin valo (5) vilkkuu.

Varausmoodi päättyy automaattisesti n. 8 tunnin kuluttua (NiMH-akut) tai n. 12 tunnin kuluttua (NiCd-akut).

Äkku on silloin täysin ladattu.

Ohje: Akku voidaan milloin tahansa ottaa laturista, silloin varausmoodi keskeytyy.

Varausmoodin päättyminen näkyy käyttövalon (2) palaessa jatkuvasti. Akku voidaan jättää latauslaitteeseen ja siten se on aina käyttövalmis.

8.4 Auton käynnistysparistojen lataus (vain mallissa ACS 15 Plus

Sopii vain märkäparistoille 6 V tai 12 V ja vähintään 20 Ah.

Latausadapterilla 6.27076 (ei kuulu toimituslaajuuteen) ajoneuvon käynnistysparistot voidaan ladata. Noudata latausadapterin mukana olevia käyttö- ja turvallisuusohjeita.

9 Häiriö

9.1 Varoitusvalo (3) palaa jatkuvasti

Akku ei lataannu. Lämpötila on liian korkea/liian matala. Jos akun lämpötila on 0 °C ja 50 °C välillä, lataus alkaa automaattisesti.

9.2 Varoitusvalo (3) vilkkuu

• Akku rikki. Ota akku heti pois latauslaitteesta.
• Oikosulku latauskontaktien välillä. Tarkasta, onko latauskuilussa vieraita esineitä.
• Li-lon-akuissa (14,4 V ja 18 V): varaustilan tarkastusnäppäintä painettiin latauksen aikana. Ota ensin akku pois latauslaitteesta ja paina sen jälkeen akun näppäintä.

10 Korjaus

Latauslaitteen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Kun tämän laitteen verkkoliitäntäjohto vaurioituu, valmistajan tai valmistajan huoltopalvelun tai vastaavan valtuutettun henkilön tulee huolehtia sen vaihdosta vaaratilanteiden välttämiseksi.

Korjauksen tarpeessa olevat Metabo-latauslaitteet voidaan lähettää edellisellä sivulla oleviin osoitteisiin. Ole hyvä ja kuvaile havaittu vika lähetyksen yhteydessä.

11 Ympäristönsuojelu

Metabo-pakkaukset ovat 100%:sti kierrätyskelpoisia. Käytetyt latauslaitteet ja tarvikkeet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka myöskin voidaan käyttää hyväksi kierrätysprosessissa.

Tämä käyttöopas on painettu ilman klooria valkaistulle paperille.

Vain EU-maille: Älä hävitä sähkötyökalua kotitalousjätteen mukana! EU-direktiivin 2002/96/EG mukaan koskien käytettyjä sähkö- ja elektroniikkalaitteita, käytetyt sähkötyö- kalut on kerättävä erikseen ja vietävä ympäristöä säästävään kierrätykseen.

12 Tekniset tiedot

Katso sivua 2.

A = Akun jännite- alue
B = Latausvirta
C = Latausaika ^1) riippuu akun kapasiteetistä
D = Latausvirta säilytyslatauksessa

1) Riippuen akun loppukapasiteetista ja lämpötilasta, todelliset latausajat voivat vaihdella mainituista ajoista.

Pidämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia.
