AC 30 Plus - Batteriladdare METABO - Gratis bruksanvisning och manual

Produkttyp	Laddare
Märke	Metabo
Modell	AC 30 Plus
Ingångsspänning	230 V ~ 50 Hz
Kompatibla batterityper	NiCd, NiMH, Li-Ion (4,8 V - 18 V)
Laddström	Varierar beroende på kapacitet
Huvudfunktioner	Laddning, underhållsläge
Självtest	Ja: indikatorer och fläkt aktiveras vid påslag
Inbyggd fläkt	Ja
Säkerhet	Skydd mot överbelastning, kortslutning, överhettning
Underhåll och rengöring	Rengör med torr trasa; använd inte frätande produkter
Reparationer	Måste utföras av auktoriserad specialist
Miljöskydd	Återvinningsbar; kasta inte med hushållsavfall
Inomhusanvändning	Ja, skyddad mot fukt

Vanliga frågor - AC 30 Plus METABO

Vilka typer av batterier kan jag ladda med AC 30 Plus?

Du kan ladda batteripaket NiCd, NiMH och Li-Ion med spänning mellan 4,8 V och 18 V. Se bruksanvisningen för exakta kapaciteter.

Kan jag lämna batteriet på laddaren efter laddning?

Ja, laddaren växlar automatiskt till underhållsläge. Batteriet kan sitta kvar på laddaren, men låt den inte vara urkopplad för att undvika djupurladdning.

Vad betyder det när felindikatorn lyser med fast sken?

Felindikatorn (3) med fast sken indikerar att batteriet inte laddas på grund av för låg eller för hög temperatur. Laddningen startar automatiskt när temperaturen är mellan 0 °C och 50 °C.

Vad betyder det när felindikatorn blinkar?

Blinkande felindikator (3) kan indikera ett defekt batteri, kortslutning mellan kontakterna eller, för Li-Ion-batterier, att knappen för laddningsnivådisplay trycks in under laddning. Ta bort batteriet och kontrollera.

Hur utför jag laddarens självtest?

Anslut strömsladden. Felindikatorn (3) och driftindikatorn (2) tänds i tur och ordning i cirka 1 sekund, och den inbyggda fläkten går i cirka 5 sekunder.

Är laddaren AC 30 Plus kompatibel med Li-Ion-batterier?

Ja, den är kompatibel med Li-Ion-batteripaket från 7,2 V till 18 V, med kapacitet på 1,1 Ah till 3 Ah (2 till 7 celler).

Hur rengör jag laddaren?

Koppla ur laddaren och rengör den med en torr trasa. Använd inte frätande eller slipande produkter. Se till att inte föra in föremål i ventilationsöppningarna.

Vilken inspänning krävs för laddaren?

Laddaren fungerar på nätspänning 230 V ~ 50 Hz. Kontrollera att ditt elnät överensstämmer med uppgifterna på typskylten.

Vad gör jag om laddaren går sönder?

Reparationer måste utföras av en auktoriserad specialist. Om nätsladden är skadad, låt den bytas ut av tillverkaren eller en kvalificerad fackman.

Hur skyddar jag miljön med denna laddare?

Kasta inte den använda laddaren i hushållsavfallet. Enligt EU-direktiv 2002/96/EG ska den återvinnas separat. Förpackningen är 100 % återvinningsbar.

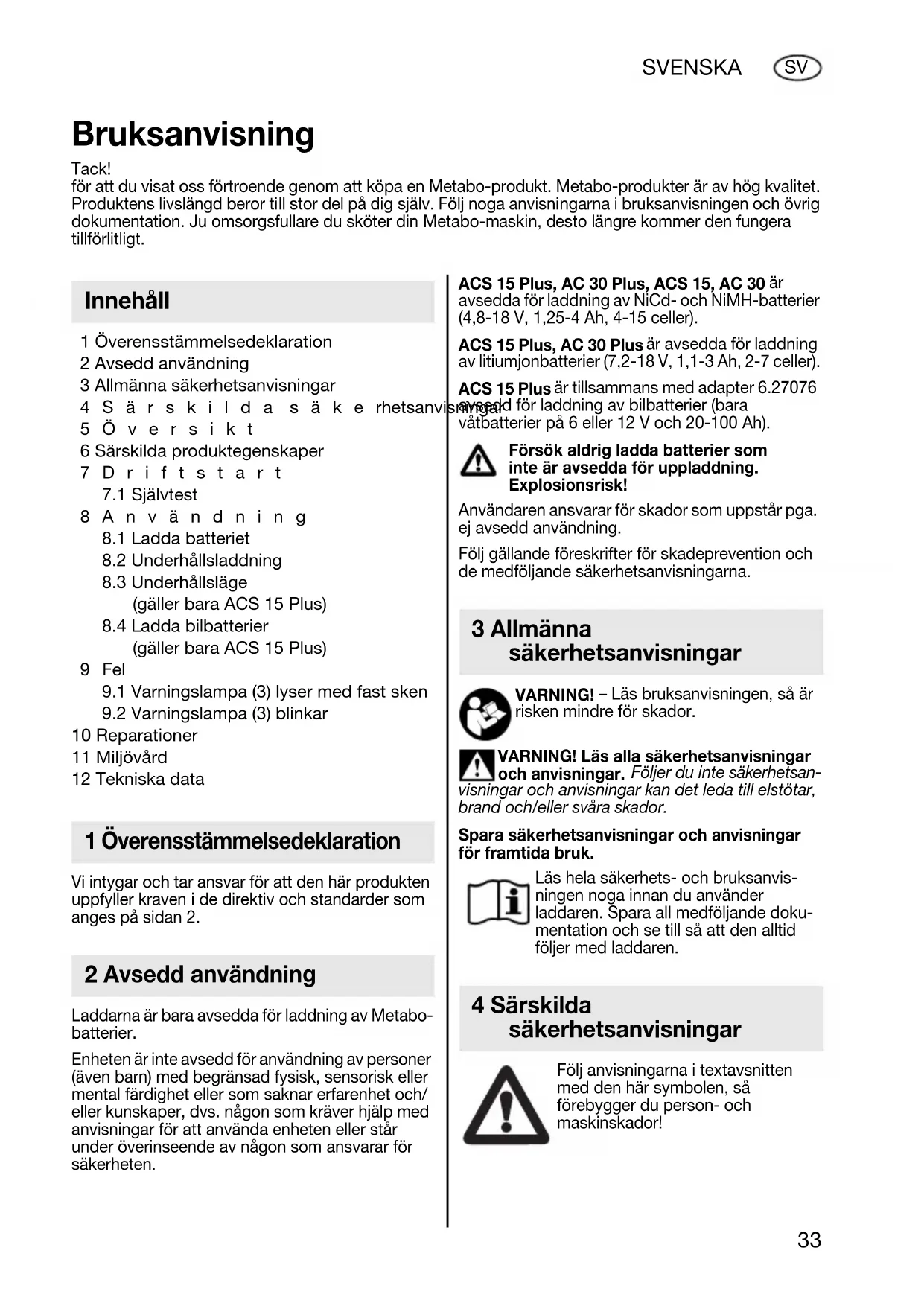

BRUKSANVISNING AC 30 Plus METABO

för att du visat oss förtroende genom att köpa en Metabo-produkt. Metabo-produkter är av hög kvalitet. Produktens livslängd beror till stor del på dig själv. Följ noga anvisningarna i bruksanvisningen och övrig dokumentation. Ju omsorgsfullare du sköter din Metabo-maskin, desto längre kommer den fungera tillförlitligt.

Innehåll

1 Överensstämmelsedeklaration

2 Avsedd användning

3 Allmänna säkerhetsanvisningar

4 S ä r s k i l d a s ä k e rhetsanvi

5 Översikt

6 Särskilda produktegenskaper

7 Driftstart

7.1 Självtest

8 An v ä nd n i n g

8.1 Ladda batteriet

8.2 Underhållsladdning

8.3 Underhällsläge (gäller bara ACS 15 Plus)

8.4 Ladda bilbatterier (gäller bara ACS 15 Plus)

9 Fel

9.1 Varningslampa (3) lyser med fast sken

9.2 Varningslampa (3) blinkar

10 Reparationer

11 Miljövärd

12 Tekniska data

1 Överensstämmelsedeklaration

Vi intygar och tar ansvar för att den här produkten uppfyller kraven i de direktiv och standarder som anges på sidan 2.

2 Avsedd användning

Laddarna är bara avsedda för laddning av Metabo-batterier.

Enheten är inte avsedd för användning av personer (även barn) med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet och/eller kunskaper, dvs. någon som kräver hjälp med anvisningar för att använda enheten eller står under överinseende av någon som ansvarar för säkerheten.

ACS 15 Plus, AC 30 Plus, ACS 15, AC 30 är avsedda för laddning av NiCd- och NiMH-batterier (4,8-18 V, 1,25-4 Ah, 4-15 celler).

ACS 15 Plus, AC 30 Plus är avsedda för laddning av litiumjonbatterier (7,2-18 V, 1,1-3 Ah, 2-7 celler).

ACS 15 Plus är tillsammans med adapter 6.27076 avsed för laddning av bilbatterier (bara vätbatterier på 6 eller 12 V och 20-100 Ah).

Försök aldrig ladda batterier som inte är avsedda för uppladdning. Explosionsrisk!

Användaren ansvarar för skador som uppstår pga. ej avsedd användning.

Följ gällande föreskrifter för skadeprevention och de medföljande säkerhetsanvisningarna.

3 Allmänna säkerhetsanvisningar

WARNING! – Läs bruksanvisningen, så är risken mindre för skador.

WARNING! Läs alla säkerhetsanvisningar och anvisningar. Följer du inte säkerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Läs hela säkerhets- och bruksanvisningen noga innan du använder laddaren. Spara all medföljande dokumentation och se till så att den alltid följer med laddaren.

4 Särskilda säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du person- och maskinskador!

Varning för livsfarlig elspänning!

Trasiga NiCd- eller NiMH-batterier kan läcka frätande vätska (30%-ig kalilut)!

Trasiga litiumjonbatterier kan läcka en lätt sur, brännbar vätska!

Om du får läckande batterivätska (från NiCd-, NiMH- eller litiumjonbatterier) på huden, spola direkt med rikligt med vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård!

Ladda inte om fulladdade batterier! Överladdning skadar batteriet och förkortar livslängden!

Använd bara laddaren inomhus!

Skydda laddaren mot fukt!

Håll barnen under uppsikt, så att de inte leker med enheten.

Håll barn borta från laddaren och arbetsområdet!

Förvara laddaren oåtkomlig för barn!

Dra genast ur kontakten vid rökutveckling eller brand i laddaren!

Stick aldrig in föremål i laddarens ventilationsöppningar - risk för stötar resp. kortslutning!

Använd aldrig trasiga batterier!

5 Översikt

Se sid. 3 (fäll ut sidan).

1 Laddningsfack
2 Driftsindikering
3 Varningslampa
4 Knapp för underhållsladdning
5 Indikering för underhållsladdning

6 Speciella produktegenskaper

• AIR COOLED-batterier har upp till 50% kortare laddtid och ca 10°C lägre batterimaxtemperatur vid laddning.
• AIR COOLED-batterier (i stort sett NiMH) har upp till 50% längre livslängd.
• ACS 15 Plus: Underhållsladdning för NiCd- och NiMH-batterier.
• ACS 15 Plus: Laddar även bilbatterier med adapter 6.27076 (ingår inte).

7 Driftstart

Kontrollera först att den spänning och frekvens som anges på märkskylten överensstämmer med den nätström du ska använda.

Se till så att ventilationsöppningarna på laddaren inte är igensatta innan du använder den. Håll ett avständ om minst 5 cm till andra föremål!

7.1 Självtest

Sätt i kontakten.

Varningsindikeringen (3) och laddindikeringen (2) tänds efter varandra i ca 1 sekund, den inbyggda fläkten går på i ca 5 sekunder.

ACS 15 Plus:

Varningsindikeringen (3), laddindikeringen (2) och indikeringen för underhållsladdningen (5) tänds samtidigt i ca 1 sekund, den inbyggda fläkten går på i ca 1 sekund.

8 An v ä n d n i n g

8.1 Ladda batteriet

Tryck in i batteriet laddningsfacket (1) tills det tar emot. Använd en batteriadapter om det behövs (säljes som tillbehör).

Ett nytt batteri eller ett som inte använts på länge får full kapacitet först efter flera upp- och urladdningar.

OBS! Vill du få en laddindikering på ett litiumjonbatteri (14,4 och 18 V), ta först ur batteriet ur laddaren och tryck sedan på knappen på batteriet.

8.2 Underhållsladdning

Laddaren slår automatiskt om till underhållsladdning när laddningen är klar.

Batteriet kan sitta kvar i laddaren, så att det är klart att använda. Låt inte batteriet sitta kvar i laddaren om kontakten är utdragen. Det finns risk för att batteriet djupurladdas så att battericellerna skadas.

Driftsindikeringen (2) lyser med fast sken.

8.3 Underhållsläge

(gäller bara ACS 15 Plus)

På NiCd- och NiMH-batterier kan naturlig självurladdning ge battericellerna olika laddkapacitet. Det gör att du inte får ut full kapacitet ur batteriet. Om du märker av den effekten, så kan underhållsladdningen återställa batterikapaciteten så att den matchar livslängden.

Det här gäller bara NiCd- och NiMH-batterier - inte litiumjon- och bilbatterier. Använd bara funktionen en gång i månaden per batteri.

1) Tryck ned batteriet i laddöppningen (1) tills det tar emot. Använd en batteriadapter om det behövs (säljes som tillbehör).
2) Tryck på knappen för underhållsladdning (4) tills indikeringen för underhållsladdning (5) blinkar.

Underhållsladdning stängs av automatiskt efter ca 8 timmar (NiMH-batterier) resp. efter ca 12 timmar (NiCd-batterier).

Batteriet är sedan fulladdat.

Obs! Du kan ta ut batteriet ur laddaren närsomhelst. Underhållsladdningen avbryts.

När underhållsladdningen är klar, tänds laddindikeringen (2). Batteriet kan sitta kvar i laddaren, så att det är klart att använda.

8.4 Ladda bilbatterier

(gäller bara ACS 15 Plus)

Bara avsett för våtbatterier på 6 V eller 12 V och minst 20 Ah.

Laddar även bilbatterier med laddadapter 6.27076 (ingår inte). Följ laddadapterns bruks- och säkerhetsanvisningar.

9 Fel

9.1 Varningslampa (3) lyser med fast sken

Batteriet laddas inte. Temperaturen är för hög/låg. Om batteritemperaturen ligger mellan 0 °C och 50 °C, så börjar laddningen automatiskt.

9.2 Varningslampa (3) blinkar

• Batteriet är trasigt. Ta genast ut batteriet ur laddaren.
• Batteripolerna är kortslutna. Kontrollera laddningsfacket och ta bort eventuella främmande föremål.
• På litiumjonbatterier (14,4 och 18 V): Laddindikeringsknappen på batteriet har tryckts in under laddning. Ta först ut batteriet ur laddaren och tryck sedan på knappen på batteriet.

10 Reparationer

Laddaren får bara repareras av elektriker!

Om maskinens nätkabel skadas, måste den bytas ut av tillverkaren eller dess kundtjänst eller av en person med liknande kvalifikationer för att undvika faror.

Metabo-laddare som behöver repareras kan skickas till någon av de adresser som anges på näst sista sidan. Beskriv felet när du skickar in den för reparation.

11 Miljövärd

Metaboförpackningarna är 100% återvinningsbara. Uttjänta laddare och tillbehör innehåller en stor andel värdefulla råämnen och plaster som kan tas omhand genom återvinning.

Denna bruksanvisning är tryckt på papper, som blekts utan klor.

Gäller bara EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2002/96/EG om uttjänta el- och elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

12 Tekniska data

Se sid. 2.

A = Batteriernas spänningsintervall

B = Laddström

C = Laddtid ^1) beroende på laddningskapaciteten

D = Laddström vid underhållsladdning

1) Laddtiderna kan avvika från uppgifterna beroende på restladdning och batteritemperatur. Vi förbehåller oss rätten till tekniska förändringar.
