Varumärke	Metabo
Modell	ASC 55 MULTI 8
Produkttyp	Batteriladdare
Inspänning	230 V ~ (beroende på land)
Ingångsfrekvens	50-60 Hz
Utspänning	12 V - 36 V
Laddström	Upp till 4 A (beroende på batteri)
Typisk laddningstid	30 min till 3 h (beroende på kapacitet)
Kompatibel batterikapacitet	1,3 Ah - 10 Ah
Antal Li-Ion-celler	3 till 10 celler
Batterityp	Li-Ion
Funktioner	Snabbladdning, underhållsläge, självtest, fläktkylning
Indikatorer	Kontrollampa (grön), varningslampa (orange)
Skydd	Mot överhettning, kortslutning, defekt batteri
Väggmontering	Möjlig (stöd 25 kg)
Strömförsörjning	Avtagbar nätkabel
Skyddsklass	I
Användning	Endast inomhus
Mått (ca)	250 x 150 x 100 mm
Vikt (ca)	1,2 kg
Underhåll	Rengör med torr trasa, doppa inte i vatten
Reservdelar	Utbytbar nätkabel
Reparerbarhet	Reparation endast av specialist
Garanti	Kontakta återförsäljaren

Vanliga frågor - ASC 55 MULTI 8 METABO

Hur laddar man ett batteri med Metabo ASC 55 MULTI 8-laddaren?

Sätt i batteriet helt i det glidande facket (2). Kontrollampan (3) blinkar för att indikera laddning. När laddningen är klar lyser lampan med fast sken.

Vilka batterityper kan jag ladda med denna laddare?

Laddaren är kompatibel med Metabo Li-Ion-batterier från 12 V till 36 V, med en kapacitet på 1,3 Ah till 10 Ah och 3 till 10 celler. Ladda aldrig icke uppladdningsbara batterier.

Vad betyder det att den orange varningslampan lyser konstant?

Det indikerar att batteriet inte laddas eftersom temperaturen är för hög eller för låg. Vänta tills batteriet har en temperatur mellan 0 °C och 50 °C, då startar laddningen automatiskt.

Vad gör jag om varningslampan blinkar?

Det betyder att batteriet är defekt eller felaktigt isatt. Ta omedelbart bort batteriet och kontrollera dess skick. Sätt i det korrekt tills det tar stopp.

Kan jag lämna batteriet på laddaren efter laddning?

Ja, laddaren går automatiskt över till underhållsläge. Batteriet förblir funktionsdugligt och kan vara anslutet utan risk.

Är laddaren lämplig för utomhusbruk?

Nej, denna laddare får endast användas inomhus, skyddad från fukt. Skydda den mot regn och vattenstänk.

Hur rengör jag laddaren?

Koppla bort laddaren och rengör den med en torr trasa. Använd inga kemikalier och doppa den inte i vatten.

Kan laddaren monteras på väggen?

Ja, använd lämpliga pluggar och skruvar (t.ex. 4 x plugg 8 mm, 4 x skruv 5 x 60 mm). Väggen måste tåla vikten av laddaren med batteri (cirka 25 kg).

Vad gör jag vid rökutveckling eller brand?

Koppla omedelbart bort nätkabeln. Öppna inte laddaren och kontakta en specialist.

Var kan jag få tag på reservdelar eller reparera min laddare?

Kontakta Metabo-representanten. Adresser finns på www.metabo.com. Utför inga reparationer själv.

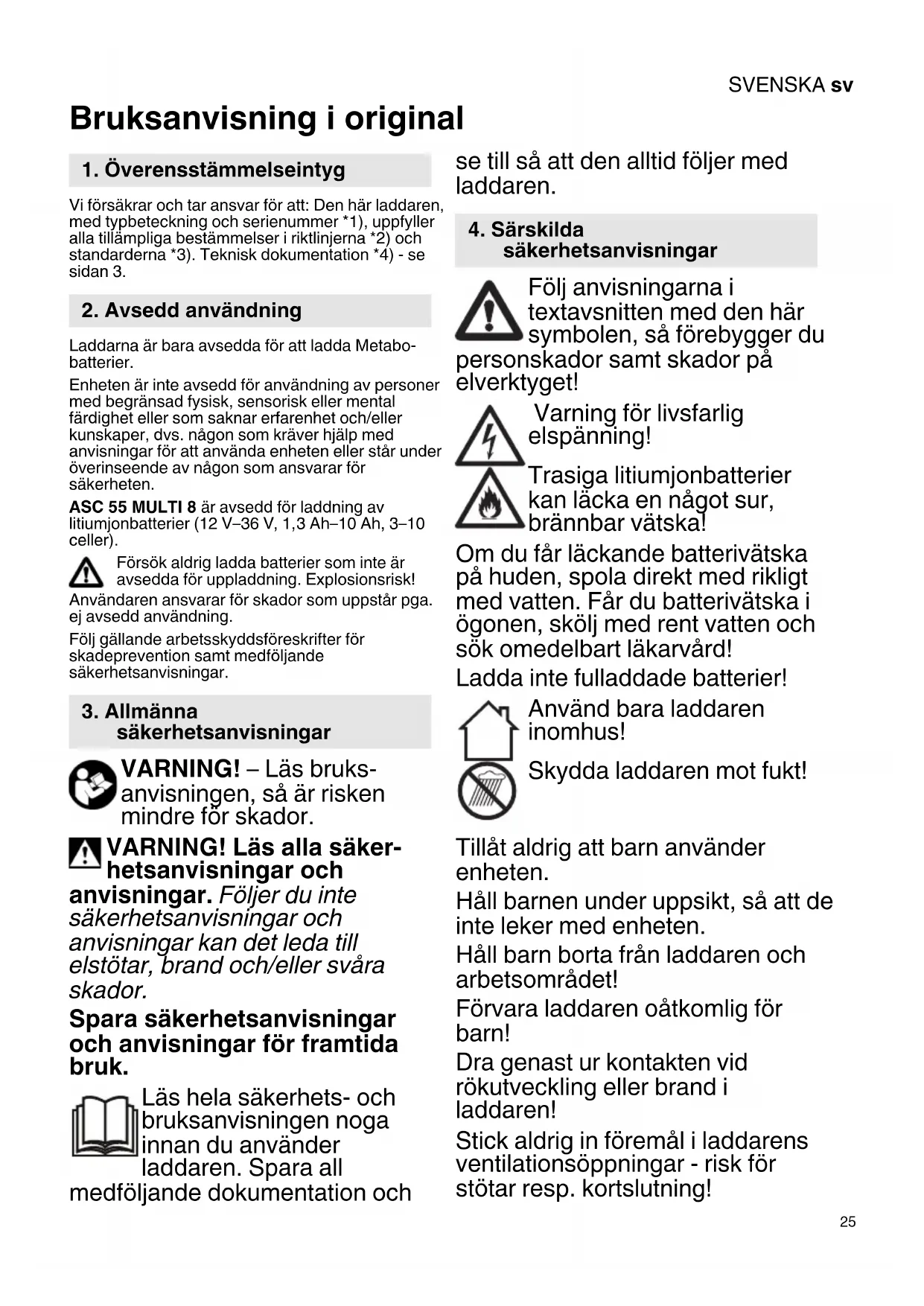

BRUKSANVISNING ASC 55 MULTI 8 METABO

Vi försäkrar och tar ansvar för att: Den här laddaren, med typbeteckning och serienummer *1), uppfyller alla tillämpliga bestämmelser i riktlinjerna *2) och standarderna *3). Teknisk dokumentation *4) - se sidan 3.

2. Avsedd användning

Laddarna är bara avsedda för att ladda Metabo-batterier.

Enheten är inte avsedd för användning av personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet och/eller kunskaper, dvs. någon som kräver hjälp med anvisningar för att använda enheten eller står under överinseende av någon som ansvarar för säkerheten.

ASC 55 MULTI 8 är avsedd för laddning av litiumjonbatterier (12 V–36 V, 1,3 Ah–10 Ah, 3–10 celler).

Försök aldrig ladda batterier som inte är avsedda för uppladdning. Explosionsrisk!

Användaren ansvarar för skador som uppstår pga. ej avsedd användning.

Följ gällande arbetsskyddsföreskrifter för skadeprevention samt medföljande säkerhetsanvisningar.

3. Allmänna säkerhetsanvisningar

WARNING! – Läs bruks-anvisningen, så är risken mindre för skador.

WARNING! Läs alla säker- hetsanvisningar och

anvisningar. Följer du inte säkerhetsanvisningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Läs hela säkerhets- och bruksanvisningen noga innan du använder laddaren. Spara all

medföljande dokumentation och se till så att den alltid följer med laddaren.

4. Särskilda säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du nskador samt skador på tyget!

personskador samt skador på elverktyget!

Varning för livsfarlig elspänning!

Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska!

Om du får läckande batterivätska på huden, spola direkt med rikligt med vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård!

Ladda inte fulladdade batterier!

Använd bara laddaren inomhus!

Skydda laddaren mot fukt!

Tillåt aldrig att barn använder enheten.

Håll barnen under uppsikt, så att de inte leker med enheten.

Håll barn borta från laddaren och arbetsområdet!

Förvara laddaren oåtkomlig för barn!

Dra genast ur kontakten vid rökutveckling eller brand i laddaren!

Stick aldrig in föremål i laddarens ventilationsöppningar - risk för stötar resp. kortslutning!

SVENSKAsv

Använd aldrig trasiga batterier!

Ladda inte batterier med AIR COOLED-laddare i områden med mycket metalldamm (ASC 55 MULTI 8).

5. Översikt

Se sida 2.

1 Batteri (ingår inte)
2 Skjutfäste
3 Driftsindikering
4 Varningsindikering
5 Avtagbar nätkabel
6 Vippbrytare

6. Användning

Kontrollera först att spänningen och frekvensen på märkskylten stämmer överens med nätströmmen du ska använda.

Maskiner av den här typen som kan generera likström, kan påverka enklare jordfelsbrytare.

Använd typ F eller bättre med brytström på max. 30 mA.

Se till så att ventilationsöppningarna på laddaren inte är igensatta innan du använder den. Håll ett avständ om minst 5 cm till andra föremål!

6.1 Självtest

När nätkontakten kopplas in tänds varningsindikeringen (4) och driftsindikeringen (3) kort och den installerade fläkten arbetar i några sekunder.

6.2 Förankring i en vägg

Om laddaren ska fästas i en vägg måste väggen vara konstruerad så att den håller för laddarens och batteriets vikt (totalvikt ca 25 kg).

Använd lämpligt fastsättningsmaterial.

7. Användning

7.1 Ladda batteriet

Skjut på batteriet tills det tar emot på skjutfästet (2).

Laddindikeringen (3) blinkar.

Obs! Vill du få en laddindikering på ett litiumjonbatteri (med 12 V, 18 V och 36 V), ta först ut batteriet ur laddaren och tryck sedan på knappen på batteriet.

7.2 Underhållsladdning

Laddaren slår automatiskt om till underhållsladdning när laddningen är klar.

Batteriet kan sitta kvar i laddaren, så att det är klart att använda.

Laddindikeringen (3) lyser fast.

8. Fel

8.1 Varningslampan (4) lyser fast

Batteriet laddar inte. Temperaturen är för hög/låg. Ligger batteritemperaturen mellan 0°C och 50°C, så börjar laddningen automatiskt.

8.2 Varningsindikeringen (4) blinkar

• Trasigt batteri. Ta genast ut batteriet ur laddaren.
• Batteriet är inte ordentligt påskjutet på skjutfästet (2). Se kapitel 7.1.

9. Reparation

Laddaren får bara repareras av elektriker!

Blir sladden på maskinen skadad, så måste du låta tillverkaren, service eller behörig elektriker byta den för att undvika risk för fara.

Metabo-elverktyg som behöver repareras skickar du till din Metabo-återförsäljare. Adresser, se www.metabo.com.

10. Miljöskydd

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.

Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service.

Gäller bara EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2012/19/EU om uttjänta el- och

elektronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

11. Tekniska data

Se sid. 3.

U = batteriernas spänningsintervall

C = batterikapacitet

I_C = laddström

t = laddtid

^1) Laddtiderna kan avvika från uppgifterna beroende på restladdning och batteritemperatur.

Rekommenderad omgivningstemperatur vid laddning: 0 °C till 40 °C.

Vi förbehåller oss rätten till tekniska ändringar.

Maskinen har skyddsklass I

\~ Växelström
