Merke	Metabo
Modell	ASC 55 MULTI 8
Produkttype	Batterilader
Inngangsspenning	230 V ~ (avhengig av land)
Inngangsfrekvens	50-60 Hz
Utgangsspenning	12 V - 36 V
Ladestrøm	Opptil 4 A (avhengig av batteri)
Typisk ladetid	30 min til 3 timer (avhengig av kapasitet)
Kompatibel batterikapasitet	1,3 Ah - 10 Ah
Antall Li-Ion-celler	3 til 10 celler
Batteritype	Li-Ion
Funksjoner	Rask lading, vedlikeholdsmodus, selvtest, kjøling med vifte
Indikatorer	Kontrollampe (grønn), varsellampe (oransje)
Beskyttelse	Mot overoppheting, kortslutning, defekt batteri
Veggmontering	Mulig (holder 25 kg)
Strømforsyning	Avtakbar strømledning
Beskyttelsesklasse	I
Bruk	Kun innendørs
Mål (ca.)	250 x 150 x 100 mm
Vekt (ca.)	1,2 kg
Vedlikehold	Rengjør med tørr klut, ikke senk i vann
Reservedeler	Utskiftbar strømledning
Reparerbarhet	Kun reparasjon av spesialist
Garanti	Kontakt forhandleren

Ofte stilte spørsmål - ASC 55 MULTI 8 METABO

Hvordan lade et batteri med Metabo ASC 55 MULTI 8-laderen?

Sett batteriet helt inn i den glidende holderen (2). Kontrollampen (3) blinker for å indikere lading. Når den er ferdig, lyser lampen konstant.

Hvilke batterityper kan jeg lade med denne laderen?

Laderen er kompatibel med Li-Ion Metabo-batterier fra 12 V til 36 V, med kapasitet fra 1,3 Ah til 10 Ah, og 3 til 10 celler. Lad aldri engangsbatterier.

Hva betyr en konstant oransje varsellampe?

Det indikerer at batteriet ikke lades fordi temperaturen er for høy eller for lav. Vent til batteriet er mellom 0 °C og 50 °C, så starter ladingen automatisk.

Hva gjør jeg hvis varsellampen blinker?

Det betyr at batteriet er defekt eller feil satt inn. Fjern batteriet umiddelbart og kontroller tilstanden. Sett det inn riktig til det stopper.

Kan jeg la batteriet stå i laderen etter lading?

Ja, laderen går automatisk over i vedlikeholdsmodus. Batteriet forblir driftsklart og kan stå tilkoblet trygt.

Er laderen egnet for utendørs bruk?

Nei, denne laderen skal kun brukes innendørs, beskyttet mot fuktighet. Beskytt den mot regn og vannsprut.

Hvordan rengjøre laderen?

Koble laderen fra strømmen og rengjør den med en tørr klut. Ikke bruk kjemikalier og ikke senk den i vann.

Kan laderen monteres på veggen?

Ja, bruk egnede plugger og skruer (f.eks. 4 x 8 mm plugger, 4 x 5 x 60 mm skruer). Veggen må tåle vekten av laderen med batteri (ca. 25 kg).

Hva gjør jeg ved røykutvikling eller brann?

Koble umiddelbart fra strømledningen. Ikke åpne laderen og kontakt en spesialist.

Hvor finner jeg reservedeler eller får reparert laderen min?

Kontakt Metabo-representanten. Adressene finnes på www.metabo.com. Ikke utfør reparasjoner selv.

BRUKSANVISNING ASC 55 MULTI 8 METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

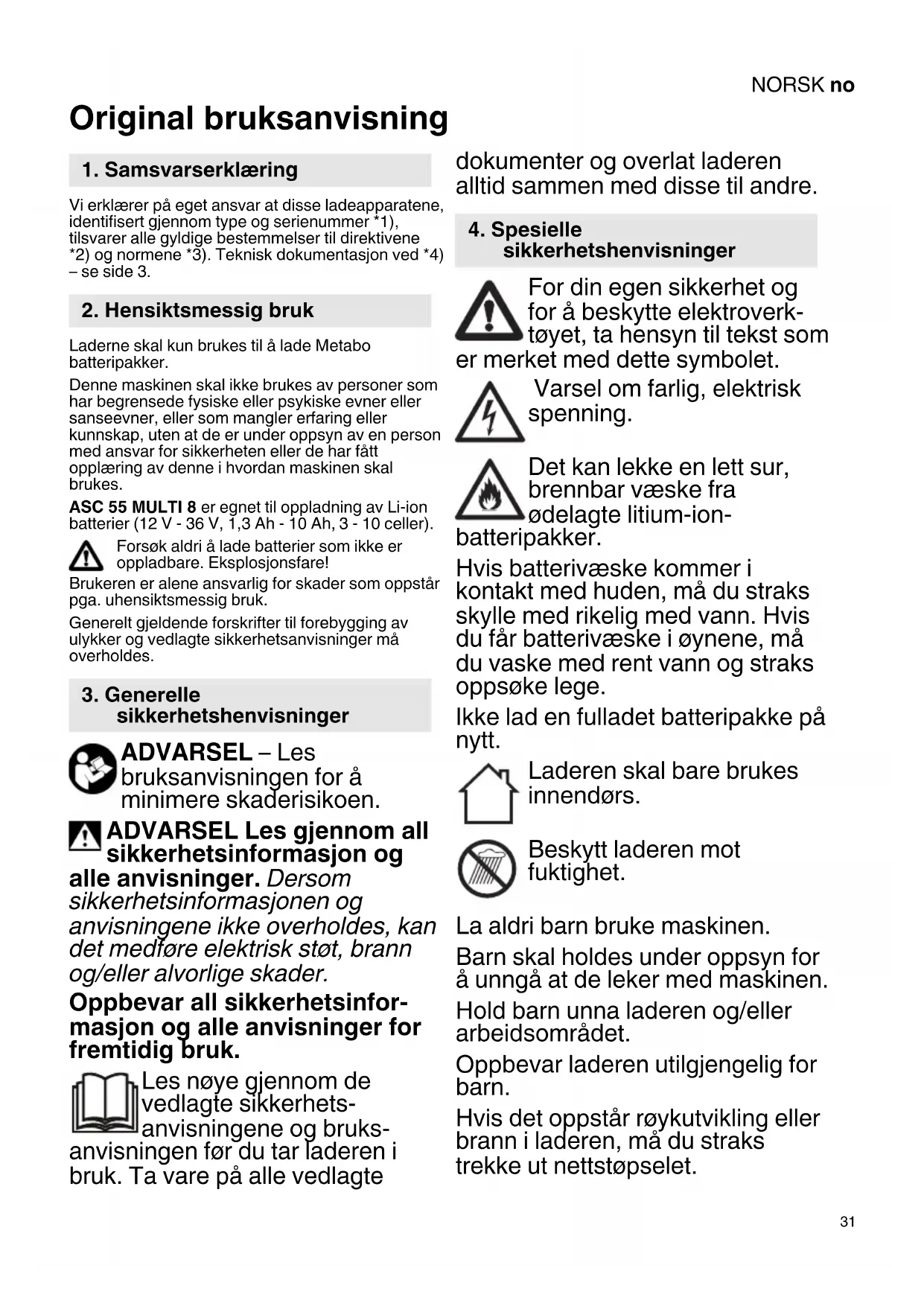

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert gjennom type og serienummer *1), tilsvarer alle gyldige bestemmelser til direktivene *2) og normene *3). Teknisk dokumentasjon ved *4) – se side 3.

2. Hensiktsmessig bruk

Laderne skal kun brukes til å lade Metabo batteripakker.

Denne maskinen skal ikke brukes av personer som har begrensede fysiske eller psykiske evner eller sanseevner, eller som mangler erfaring eller kunnskap, uten at de er under oppsyn av en person med ansvar for sikkerheten eller de har fått opplæring av denne i hvordan maskinen skal brukes.

ASC 55 MULTI 8 er egnet til oppladning av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celler).

Forsøk aldri å lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Generelt gjeldende forskrifter til forebygging av ulykker og vedlagte sikkerhetsanvisninger må overholdes.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinfor- masjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte sikkerhets-anvisningene og bruksanvisningen før du tar laderen i bruk. Ta vare på alle vedlagte

dokumenter og overlat laderen alltid sammen med disse til andre.

For din egen sikkerhet og for å beskytte elektroverk-tøyet, ta hensyn til tekst som ket med dette symbolet.

Varsel om farlig, elektrisk spenning.

Laderen skal bare brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

Barn skal holdes under oppsyn for å unngå at de leker med maskinen.

Oppbevar laderen utilgjengelig for barn.

Hvis det oppstår røykutvikling eller brann i laderen, må du straks trekke ut nettstøpselet.

NORSKno

Ikke stikk gjenstander inn i lufteåpningene på laderen - fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batteripakker.

I områder med høy metallstøvbelastning skal det ikke brukes AIR COOLED ladere (ASC 55 MULTI 8) for å lade opp batteriene.

5. Oversikt

Se side 2.

1 Batteri (ikke inkludert i leveringen)
2 Skyvespor
3 Driftsindikator
4 Varsellys
5 Løs kabel
6 Vippebryter

6. Før bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

Apparater som dette, som danner likestrøm, kan påvirke enkle jordfeilbrytere. Bruk type F eller bedre, med en utløserstrøm på maks. 30 mA.

Se til at ventilasjonsåpningene på laderen ikke er tilstoppet før du bruker den. Minsteavstanden til andre gjenstander skal minst være 5 cm.

6.1 Selvtest

Når støpselet settes inn lyser varsellyset (4) og driftsinsidkatoren (3) kort opp, og viften som er installert går noen sekunder.

6.2 Feste på vegg

Hvis laderen skal festes på en vegg, må veggen egne seg til dette og tåle vekten av lader og batteri (tilsammen ca. 25 kg).

Bruk et egnet festemiddel.

7. Bruk

Batteripakken skyves helt inn til anslag på skyvesporet (2).

Merk: For å kunne vise ladenivået for litium-ion-batterier (12 V, 18 V og 36 V) må batteriet først tas ut av laderen og så knappen på batteriet trykkes.

7.2 Vedlikeholdslading

Når ladingen er fullført, kobles laderen automatisk om på vedlikeholdslading.

Batteripakken kan bli i laderen og er dermed alltid klar til drift.

Batteripakken lades ikke. Temperaturen er for høy / for lav. Hvis batteripakkens temperatur ligger mellom 0 °C og 50 °C, begynner ladingen automatisk.

8.2 Varselindikatoren (4) blinker

• Batteripakken er defekt. Ta straks batteripakken ut av laderen.
• Batteripakken ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.

9. Reparasjon

Hvis nettledningen til denne maskinen blir skadet, må den erstattes av produsenten eller dennes kundeservice, eller av en lignende kvalifisert person, for å unngå skader.

Hvis du har et Metabo-elektroverktøy som trenger reparasjon, kan du ta kontakt med en representant fra Metabo. Adresser på www.metabo.com.

10. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Emballasjematerialene må kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Kun for EU-land: Kast aldri elektroverktøy i husholdningsavfallet. I henhold til EU-direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

11. Tekniske data

Se side 3.

U = Spenningsområder for batteripakkene

C = Batteripakkens kapasitet

I_C = Ladestrøm

t = Ladetid

^1) Avhengig av restkapasitet samt batteripakkens temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Anbefalt omgivelsestemperatur ved lading: 0 °C til 40 °C.

Med forbehold om endringer i hensikt av teknisk forbedring.

Maskin i beskyttelsesklasse I

\~ Vekselstrøm
