ASC 15 - Batterilader METABO - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis ASC 15 METABO i PDF-format.
| Produkttype | Lader for Li-Ion batterier |
| Merke | Metabo |
| Modell | ASC 15 |
| Forsyningsspenning | 220-240 V AC, 50-60 Hz |
| Ladespenning | 12 V - 36 V (Li-Ion) |
| Kompatibel batterikapasitet | 1,3 Ah - 10 Ah, 3-10 celler |
| Ladestrøm | Omtrent 4 A (avhengig av modell) |
| Typisk ladetid | Omtrent 1 time for et 4 Ah batteri |
| Omgivelsestemperatur under lading | 0 °C til 40 °C |
| Beskyttelsesklasse | II (dobbelt isolasjon) |
| Strømtype | Vekselstrøm (AC) |
| Mål (ca.) | 200 x 90 x 60 mm |
| Vekt (ca.) | 0,5 kg |
| Hovedfunksjoner | Automatisk lading, vedlikeholdsmodus, selvtest |
| Indikatorer | Kontrollampe, varsellampe |
| Vedlikehold og rengjøring | Koble fra før rengjøring, ikke bruk væsker |
| Sikkerhet | Beskyttelse mot overlading, kortslutning, for høy temperatur |
| Reservedeler og reparerbarhet | Reparasjon kun av autorisert Metabo-spesialist |
| Tiltenkt bruk | Lading av originale Metabo- og CAS-batterier |
| Miljøhensyn | Ikke kast sammen med husholdningsavfall, resirkuler på gjenvinningsstasjon |
Ofte stilte spørsmål - ASC 15 METABO
Brukerspørsmål om ASC 15 METABO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Batterilader i PDF-format gratis! Finn veiledningen din ASC 15 - METABO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. ASC 15 av merket METABO.
BRUKSANVISNING ASC 15 METABO
no Original bruksanvisning 31
da Original brugsanvisning 34
7.1 Laddning av batteripaket

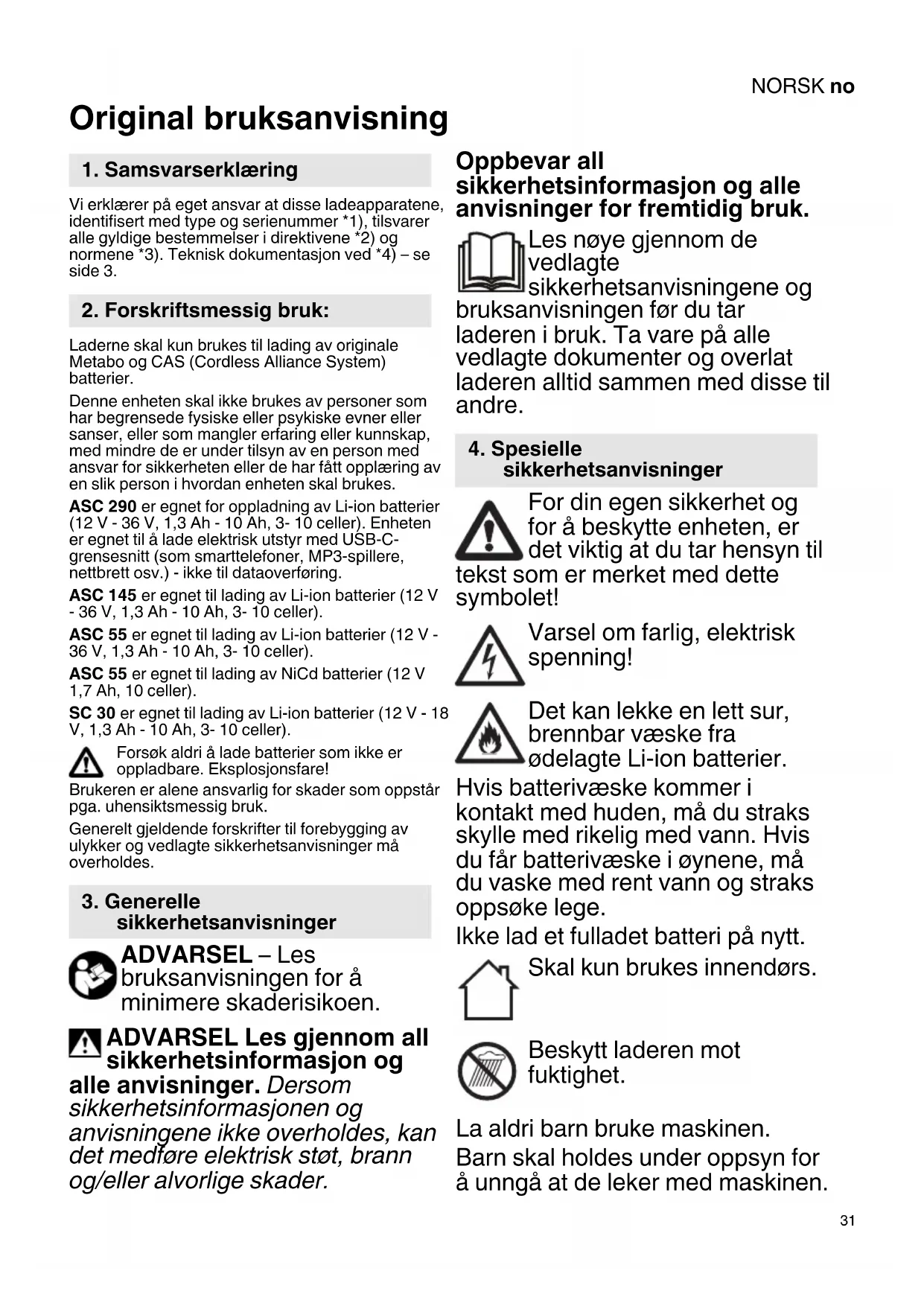

Original bruksanvisning
1. Samsvarserklæring
Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelser i direktivene *2) og normene *3). Teknisk dokumentasjon ved *4) – se side 3.
2. Forskriftsmessig bruk:
Laderne skal kun brukes til lading av originale Metabo og CAS (Cordless Alliance System) batterier.
Denne enheten skal ikke brukes av personer som har begrensede fysiske eller psykiske evner eller sanser, eller som mangler erfaring eller kunnskap, med mindre de er under tilsyn av en person med ansvar for sikkerheten eller de har fått opplæring av en slik person i hvordan enheten skal brukes.
ASC 290 er egnet for oppladning av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler). Enheten er egnet til å lade elektrisk utstyr med USB-C-grensesnitt (som smarttelefoner, MP3-spillere, nettbrett osv.) - ikke til dataoverføring.
ASC 145 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).
ASC 55 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).
ASC 55 er egnet til lading av NiCd batterier (12 V 1,7 Ah, 10 celler).
SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 celler).
Forsøk aldri å lade batterier som ikke er oppladbare. Eksplosjonsfare!
Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.
Generelt gjeldende forskrifter til forebygging av ulykker og vedlagte sikkerhetsanvisninger må overholdes.
3. Generelle sikkerhetsanvisninger
ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.
ADVARSEL Les gjennom all sikkerhetsinformasjon og
alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.
Les nøye gjennom de vedlagte sikkerhetsanvisningene og bruksanvisningen før du tar laderen i bruk. Ta vare på alle vedlagte dokumenter og overlat laderen alltid sammen med disse til andre.
4. Spesielle sikkerhetsanvisninger
For din egen sikkerhet og for å beskytte enheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!
Varsel om farlig, elektrisk spenning!
Skal kun brukes innendørs.
Beskytt laderen mot fuktighet.
La aldri barn bruke maskinen.
Barn skal holdes under oppsyn for å unngå at de leker med maskinen.
NORSKno
Oppbevar laderen utilgjengelig for barn!
Hvis det oppstår røykutvikling eller brann i laderen, må du straks trekke ut støpselet!
Ikke stikk gjenstander inn i lufteåpningene på laderen - fare for elektrisk støt eller kortslutning.
Bruk aldri defekte batterier
I områder med høy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.
ASC 290: Bruk alltid bare den originale Metabo nettledningen.
5. Oversikt
Se side 2. Bildene er eksempler for alle apparater.
1 Batteri (ikke inkludert i leveringen)
2 Skyvespor
3 Driftsindikator
4 Varsellys
5 Ladetilstandsindikator *
6 USB-deksel *
7 USB-C-tilkobling*
8 LED-indikator (USB-C-tilkobling har strøm) *
* Modellavhengig
6. Ta i bruk
Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.
Apparater som dette, som danner likestrøm, kan påvirke enkle jordfeilbrytere. Bruk type F eller bedre, med en utløserstrøm på maks. 30 mA.
Se til at ventilasjonsåpningene på laderen ikke er tilstoppet før du bruker den. Minsteavstanden til andre gjenstander skal minst være 5 cm!
6.1 Selvtest
Sett inn støpselet.
Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften løper i ca. 5 sekunder.
7. Bruk
Batteriet skyves helt inn til anslag på skyvesporet (2).
Når ladingen er fullført, kobles laderen automatisk om på vedlikeholdslading.
Batteriet kan bli i laderen og er dermed alltid klar til drift.
Det må bare kobles til USB-enheter som er kompatible med USB-standarden. Ved bruk med inkompatible enheter kan det oppstå feilfunksjoner, skader eller personskader.
Åpne dekselet (6) og plugg en USB-enhet med en egnet ledning til USB-C-tilkoblingen (7). Enheten blir ladet.
Hvis batteri og USB-enhet kobles til samtidig, starter USB-ladningen automatisk når batteri-ladningen avsluttes.
8. Feil
8.1 Varselindikatoren (4) lyser konstant
Batteriet lades ikke. Temperaturen er for høy / for lav. Hvis batteriets temperatur ligger mellom 0 °C og 50 °C, begynner ladingen automatisk.
ASC 290: Varsellyset (4) lyser permanent og ladetilstandsindikatoren (5) blinker: Laderen er for varm og batteriet lades med redusert effekt.
8.2 Varselindikatoren (4) blinker
- Batteriet er defekt. Ta straks batteriet ut av laderen.
- Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.
- ASC 290: Varsellyset (4) blinker og ladetilstandsindikatoren (5) er slukket: Batteriet blir ikke ladet, laderen er for varm.
9. Reparasjon
kundeservice, eller av en lignende kvalifisert person, for å unngå skader.
Ta kontakt med din Metabo-forhandler hvis du har Metabo-ladere som må repareres. Adresser finner du på www.metabo.com.
10. Miljøvern
Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.
Emballasjematerialene må kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.
og elektroniske produkter (EE-avfall) og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning.
11. Tekniske data
Se side 3.
U = Spenningsområder for batteriet
C = Batteriets kapasitet
I_c = Ladestrøm.
t = Ladetid
USB = Spenning og maksimal ladestrøm for USB-C-tilkobling
^1) Ladetider for eksempler på batterier. Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.
Anbefalt omgivelsestemperatur ved lading: 0 °C til 40 °C.
Med forbehold om endringer grunnet tekniske forbedringer.
□ Enhet med beskyttelsesklasse II
\~ Vekselstrøm
