Produkto tipas	Li-Ion akumuliatorių įkroviklis
Prekės ženklas	Metabo
Modelis	ASC 15
Maitinimo įtampa	220-240 V AC, 50-60 Hz
Įkrovimo įtampa	12 V - 36 V (Li-Ion)
Suderinama akumuliatoriaus talpa	1,3 Ah - 10 Ah, 3-10 elementų
Įkrovimo srovė	Maždaug 4 A (pagal modelį)
Tipiškas įkrovimo laikas	Maždaug 1 val. 4 Ah akumuliatoriui
Aplinkos temperatūra įkrovimo metu	0 °C iki 40 °C
Apsaugos klasė	II (dviguba izoliacija)
Srovės tipas	Kintamoji (AC)
Matmenys (apytiksl.)	200 x 90 x 60 mm
Svoris (apytiksl.)	0,5 kg
Pagrindinės funkcijos	Automatinis įkrovimas, priežiūros režimas, savitikra
Indikatoriai	Kontrolinis indikatorius, įspėjamasis indikatorius
Priežiūra ir valymas	Prieš valant atjunkite, nenaudokite skysčių
Sauga	Apsauga nuo perkrovos, trumpojo jungimo, per didelės temperatūros
Atsarginės dalys ir taisymas	Taisymą atlieka tik įgaliotas Metabo specialistas
Numatyta paskirtis	Metabo ir CAS originalių akumuliatorių įkrovimas
Aplinkosaugos nurodymai	Neišmeskite su buitinėmis atliekomis, perdirbkite atliekų surinkimo punkte

Dažnai užduodami klausimai - ASC 15 METABO

Kokias baterijas galiu krauti su Metabo ASC 15 įkrovikliu?

ASC 15 įkroviklis skirtas krauti originalias Li-Ion Metabo ir CAS (Cordless Alliance System) baterijas, kurių įtampa 12 V iki 36 V ir talpa 1,3 Ah iki 10 Ah (3-10 elementų). Niekada nebandykite krauti neįkraunamų baterijų.

Kaip sužinoti, ar baterija visiškai įkrauta?

Įdėjus bateriją, kontrolinis indikatorius (3) mirksi kraunant. Kai įkrovimas baigtas, indikatorius šviečia pastoviai. Įkroviklis automatiškai persijungia į priežiūros režimą, kad baterija būtų paruošta naudojimui.

Ką daryti, jei įspėjamasis indikatorius (4) mirksi?

Įspėjamojo indikatoriaus mirksėjimas rodo sugedusią arba neteisingai įdėtą bateriją. Nedelsdami išimkite bateriją iš įkroviklio ir patikrinkite jos būklę. Įsitikinkite, kad ji tinkamai įstumta į slydimo lizdą.

Ar galiu palikti bateriją ant įkroviklio po įkrovimo?

Taip, įkroviklis automatiškai pereina į priežiūros režimą. Baterija gali likti ant įkroviklio be pavojaus, ji bus palaikoma visiškai įkrauta ir veiksminga bet kada.

Kokių saugos priemonių reikia laikytis?

Atidžiai perskaitykite instrukciją. Įkroviklį naudokite tik patalpose, apsaugotus nuo drėgmės. Neuždenkite ventiliacijos angų, laikykite ne mažiau kaip 5 cm atstumą nuo kitų objektų. Nedelsdami atjunkite, jei atsiranda dūmų ar ugnies.

Ar įkroviklis įkaista naudojimo metu?

Nedidelis šilimas yra normalus. Jei įkroviklis tampa per karštas, įspėjamasis indikatorius (4) gali užsidegti arba mirksėti. Tokiu atveju leiskite jam atvėsti vėdinamoje vietoje. Jei reikia, įkroviklis automatiškai sumažins įkrovimo galią.

Kaip išvalyti įkroviklį?

Prieš valydami visada atjunkite įkroviklį. Naudokite sausą minkštą šluostę. Niekada nenaudokite skysčių ar abrazyvų, galinčių patekti į įrenginį.

Kur galiu rasti atsarginių dalių arba pataisyti savo įkroviklį?

Taisymą turi atlikti tik įgaliotas specialistas. Susisiekite su savo Metabo atstovu arba apsilankykite svetainėje www.metabo.com, kad rastumėte serviso centrą.

Ar ASC 15 įkroviklis suderinamas su NiCd baterijomis?

Ne, ASC 15 modelis skirtas tik Li-Ion baterijoms. Dėl NiCd baterijų žiūrėkite modelį ASC 55 (žr. instrukciją). Niekada nebandykite krauti nesuderinamų baterijų.

Kaip išmesti įkroviklį pasibaigus jo tarnavimo laikui?

Neišmeskite įkroviklio su buitinėmis atliekomis. Pagal EEĮ atliekų direktyvą, pristatykite jį į tam skirtą surinkimo punktą (parduotuvę, atliekų surinkimo aikštelę) perdirbimui. Apsilankykite www.quefairedemesdechets.fr.

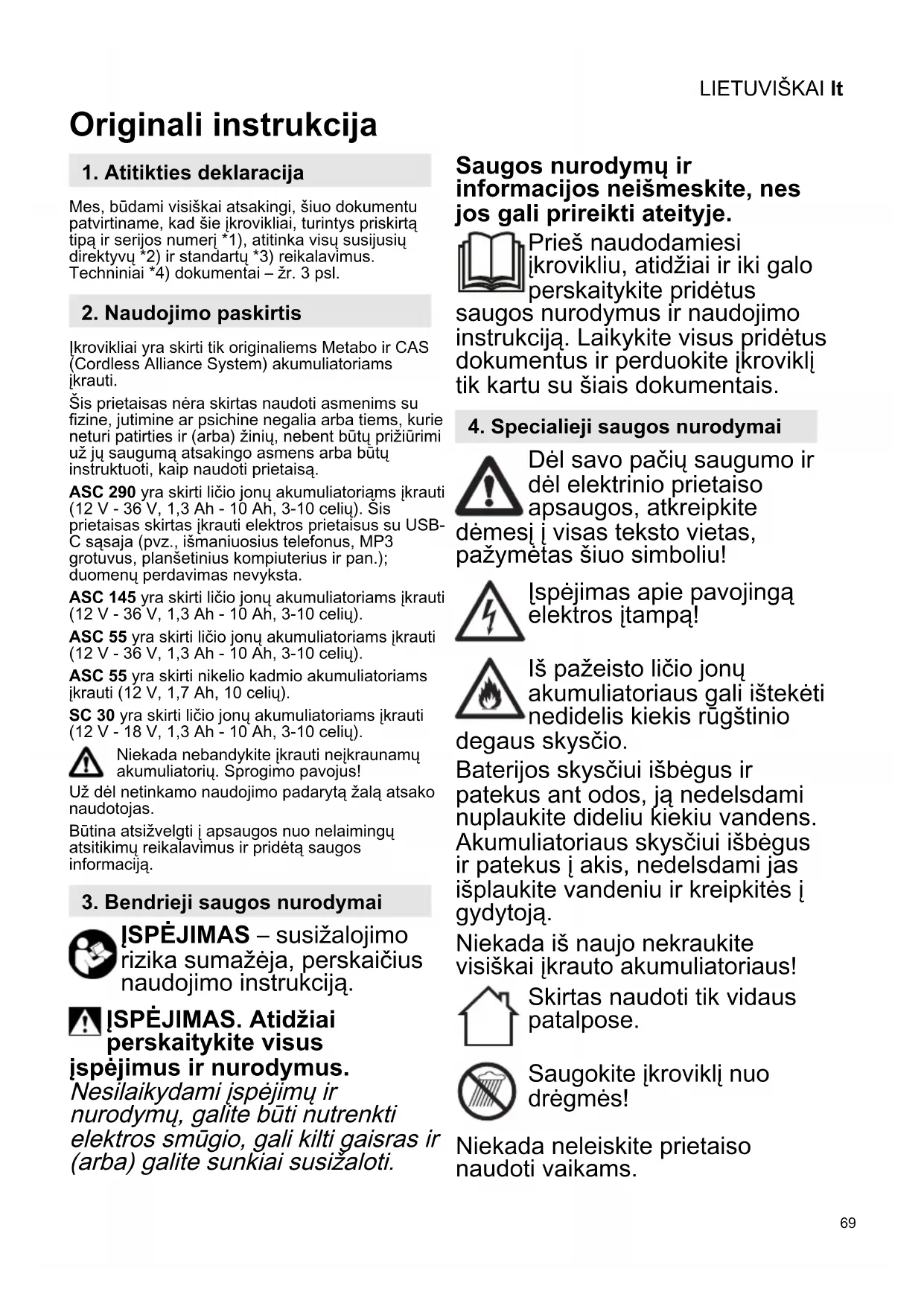

NAUDOJIMO INSTRUKCIJA ASC 15 METABO

Mes, būdami visiškai atsakingi, šiuo dokumentu patvirtiname, kad šie įkrovikliai, turintys priskirtą tipą ir serijos numerį *1), atitinka visų susijusių direktyvų *2) ir standartų *3) reikalavimus. Techniniai *4) dokumentai – žr. 3 psl.

2. Naudojimo paskirtis

İkrovikliai yra skirti tik originaliems Metabo ir CAS (Cordless Alliance System) akumuliatoriams ikrauti.

Šis prietaisas nėra skirtas naudoti asmenims su fizine, jutimine ar psichine negalia arba tiems, kurie neturi patirties ir (arba) žinių, nebent būtų prižiūrimi už jų saugumą atsakingo asmens arba būtų instruktuoti, kaip naudoti prietaisą.

ASC 290 yra skirti ličio jonų akumuliatoriąms įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių). Šis prietaisas skirtas įkrauti elektros prietaisus su USB-C sąsaja (pvz., išmaniuosius telefonus, MP3 grotuvus, planšetinius kompiuterius ir pan.); duomenų perdavimas nevyksta.

ASC 145 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 55 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 55 yra skirti nikelio kadmio akumuliatoriams ikrauti (12 V, 1,7 Ah, 10 celių).

SC 30 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celių).

Niekada nebandykite jkrauti nejkraunamų akumuliatorių. Sprogimo pavojus!

Už dėl netinkamo naudojimo padarytą žalą atsako naudotojas.

Būtina atsižvelgti į apsaugos nuo nelaimingų atsitikimų reikalavimus ir pridėtą saugos informaciją.

3. Bendrieji saugos nurodymai

İSPĖJIMAS – susižalojimo rizika sumažėja, perskaičius naudojimo instrukciją.

İSPĖJIMAS. Atidžiai perskaitykite visus

įspėjimus ir nurodymus.

Nesilaikydami įspėjimų ir nurodymų, galite būti nutrenkti elektros smūgio, gali kilti gaisras ir (arba) galite sunkiai susižaloti.

Saugos nurodymų ir informacijos neišmeskite, nes jos gali prireikti ateityje.

Prieš naudodamiesi jkrovikliu, atidžiai ir iki galo perskaitykite pridėtus saugos nurodymus ir naudojimo instrukciją. Laikykite visus pridėtus dokumentus ir perduokite įkroviklį tik kartu su šiais dokumentais.

4. Specialieji saugos nurodymai

Dėl savo pačių saugumo ir dėl elektrinio prietaiso apsaugos, atkreipkite

dėmesį į visas teksto vietas, pažymėtas šiuo simboliu!

Įspėjimas apie pavojingą elektros įtampaq!

Iš pažeisto ličio jonų akumuliatoriaus gali ištekėti nedidelis kiekis rūgštínio degaus skysčio.

Baterijos skysčiui išbėgus ir patekus ant odos, ją nedelsdami nuplaukite dideliu kiekiu vandens. Akumuliatoriaus skysčiui išbėgus ir patekus į akis, nedelsdami jas išplaukite vandeniu ir kreipkitės į gydytoją.

Niekada iš naujo nekraukite visiškai jkrauto akumuliatoriaus!

Skirtas naudoti tik vidaus patalpose.

Saugokite jkroviklj nuo drègmès!

Niekada neleiskite prietaiso naudoti vaikams.

LIETUVIŠKAILt

Reikia prižiūrėti vaikus ir užtikrinti, kad jie nežaistų su prietaisu.

Saugokite, kad vaikai nebūtų šalia įkroviklio ar jo veikimo vietos!

Laikykite įkroviklį taip, kad jis būtų neprieinamas vaikams!

Jei iš įkroviklio pasirodo dūmai arba ugnis, nedelsdami ištraukite kištuką iš elektros tinklo!

Nekiškite jokių daiktų į įkroviklio ventiliacijos angas - elektros smūgio ar trumpojo jungimo pavojus!

Nenaudokite sugedusių akumuliatorių!

Nekraukite akumuliatorių „AIR COOLED“ įkrovikliais zonose, kuriose yra daug metalų dulkių. ASC 290: naudokite tik originalų Metabo maitinimo jungties kabelį.

5. Apžvalga

Žr. 2 psl. Paveikslėliai yra pavyzdiniai visiems prietaisams.

1 Akumuliatorius (į komplektą nejeina)
2 |krovimo lizdas
3 Maitinimo indikatorius
4 [spėjamasis indikatorius
5 [krovimo būsenos indikatorius *
6 USB dangtelis *
7 USB-C sąsaja *
8 LED indikatorius (maitinamas per USB-C sąsają) *

* priklauso nuo modelio

6. Eksploatacijos pradžia

Prieš pradedant eksploatuoti, palyginkite, ar informacinėje plokštelėje nurodyta tinklo įtampa ir tinklo dažnis sutampa su jūsų elektros tinklo duomenimis.

Tokie prietaisai, kaip šis, gaminantys nuolatinę srove, gali paveikti paprastus nuotėkio srovės apsauginius išjungiklius. Naudokite F tipo arba geresnį, kurio išjungimo srovė yra maks. 30 mA.

Prieš jungdami įkroviklj, įsitikinkite, kad ventiliacijos angos yra laisvos. Mažiausias atstumas iki kitų objektų min. 5 cm!

6.1 Savikontrolès testas

lkiškite kištuką.

Įspėjamasis indikatorius (4) ir maitinimo indikatorius (3) pradeda šviesti vienas po kita apie 1 sekundę, įmontuotas ventiliatorius veikia apie 5 sekundes.

7. Naudojimas

7.1 Akumuliatoriaus jkrovimas

Akumuliatorių visiškai, iki galo įstumkite į ikrovimo lizdą (2).

Maitinimo indikatorius (3) mirksi.

Pastaba: norėdami patikrinti ličio jonų akumuliatoriaus įkrovos būseną, iš pradžių išimkite akumuliatorių iš įkroviklio ir tada paspauskite mygtuką ant akumuliatoriaus.

7.2 Palaikomasis jkrovimas

Baigus ikrovimą, ikroviklis automatiškai persijungia i palaikomojo ikrovimo režimą.

Akumuliatorius gali likti jkroviklyje ir taip jis visada bus paruoštas naudoti.

Maitinimo indikatorius (3) nuolat šviečia.

7.3 Tik ASC 290: jkrauti USB prietaisą

Prijunkite tik tuos USB prietaisus, kurie yra suderinami su USB standartu. Naudojimas su nesuderinamais prietaisais gali tapti trikčių, gedimų arba sužalojimų priežastimi.

Atidarykite dangtelj (6) ir prijunkite USB prietaisą per USB-C sąsają (7) tinkamu kabeliu. Prietaisas bus ikraunamas.

Maitinimas per USB-C sąsają (7) bus tiekiamas tik tada (LED indikatorius (8) šviečia), kai nebus kraunamas joks akumuliatorius.

Jei akumuliatorius ir USB prietaisas bus prijungti vienu metu, USB ikrovimo procesas prasidės automatiškai pasibaigus akumuliatoriaus ikrovimo procesui.

8. Sutrikimai

8.1 Įspėjamasis indikatorius (4) nuolat šviečia

Akumuliatorius – nekraunamas. Per aukšta / per žema temperatūra. Jei akumuliatoriaus temperatūra yra nuo 0 °C iki 50 °C, jkrovimas prasideda automatiškai.

ASC 290: įspėjamasis indikatorius (4) nuolat šviečia, o įkrovos būsenos indikatorius (5) mirksi: įkroviklis karštas, akumuliatorius įkraunamas su sumažinta įkrovimo galia.

8.2 lspėjamasis indikatorius (4) mirksi

\~ kintamoji srové

• Akumuliatorius yra sugedęs. Akumuliatorių nedelsdami išimkite iš įkroviklio.
• Akumuliatorius nebuvo tinkamai įstumtas įjkrovimo lizdą (2). Žr. 7.1 skyrių.
• ASC 290: įspėjamasis indikatorius (4) mirksi, o įkrovos būsenos indikatorius (5) išsijungęs: akumuliatorius nėra įkraunamas, įkroviklis karštas.

9. Remontas

Ikroviklio remonta gali atlikti TIK kvalifikuotas elektrikas!

Jei sugadintas šio prietaiso maitinimo laidas, siekiant išvengti pavojų, jį turi pakeisti gamintojo arba jo klientų aptarnavimo tarnybos specialistas arba panašiai kvalifikuotas asmuo.

Jei turite „Metabo“ jkroviklių, kuriuos reikia remontuoti, susisiekite su „Metabo“ aptarnavimo centru. Adresus rasite internetiniame puslapyje www.metabo.com.

10. Aplinkos apsauga

Atsižvelkite i taikomus šalinimo ir nebenaudojamų įrankių, pakuočių bei priedų perdirbimo reikalavimus.

Pakavimo medžiagos turi būti utilizuojamos remiantis jų ženklinimu, laikantis savivaldybės direktyvų. Daugiau informacijos rasite www.metabo.com, skiltyje „Paslauga“.

Tik ES šalims: nemeskite elektrinių įrankių kartu su buitinėmis atliekomis! Pagal Europos direktyvą 2012 / 19 / ES dėl elektros

ir elektroninės įrangos atliekų ir jos perkėlimo į nacionalinę teisę aktus, panaudoti elektriniai įrankiai turi būti renkami atskirai ir perdirbami aplinkai saugiu būdu.

11. Techninės specifikacijos

Žr. 3 puslapi.

U = akumuliatoriaus jtampos diapazonas

C = akumuliatoriaus talpa

I_C = ikrovimo srové t = ikrovimo laikas 1)

USB = USB-C sąsajos įtampa ir maksimali jkrovimo srove

1) Kaip pavyzdžiai pasirinktų akumuliatorių įkrovimo laikai. Priklausomai nuo likusios akumuliatoriaus talpos ir temperatūros, realus įkrovimo laikas gali skirtis nuo nurodyto specifikacijose.

Rekomenduojama aplinkos temperatūra sandėliavimo metu: nuo 0 °C iki 40 °C.

Tobulėjant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

□ Prietaiso apsaugos klasė – II
