| Tipo de produto | Carregador de baterias Li-Ion |
| Marca | Metabo |
| Modelo | ASC 15 |
| Tensão de alimentação | 220-240 V CA, 50-60 Hz |
| Tensão de carga | 12 V - 36 V (Li-Ion) |
| Capacidade de bateria compatível | 1,3 Ah - 10 Ah, 3-10 células |
| Corrente de carga | Aproximadamente 4 A (de acordo com o modelo) |
| Tempo de carga típico | Aproximadamente 1 h para uma bateria 4 Ah |
| Temperatura ambiente de carga | 0 °C a 40 °C |
| Classe de proteção | II (isolamento duplo) |
| Tipo de corrente | Alternada (CA) |
| Dimensões (aprox.) | 200 x 90 x 60 mm |
| Peso (aprox.) | 0,5 kg |
| Funções principais | Recarga automática, modo de manutenção, autoteste |
| Indicadores | Indicador de controle, indicador de aviso |
| Manutenção e limpeza | Desconectar antes da limpeza, não utilizar líquidos |
| Segurança | Proteção contra sobrecargas, curto-circuito, temperatura excessiva |
| Peças de reposição e reparabilidade | Reparação apenas por um especialista autorizado Metabo |
| Uso previsto | Recarga das baterias originais Metabo e CAS |
| Instruções ambientais | Não descartar com lixo doméstico, reciclar em ponto de coleta |
Perguntas frequentes - ASC 15 METABO
Perguntas dos utilizadores sobre ASC 15 METABO
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Carregador de pilhas em formato PDF gratuitamente! Encontre o seu manual ASC 15 - METABO e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ASC 15 da marca METABO.

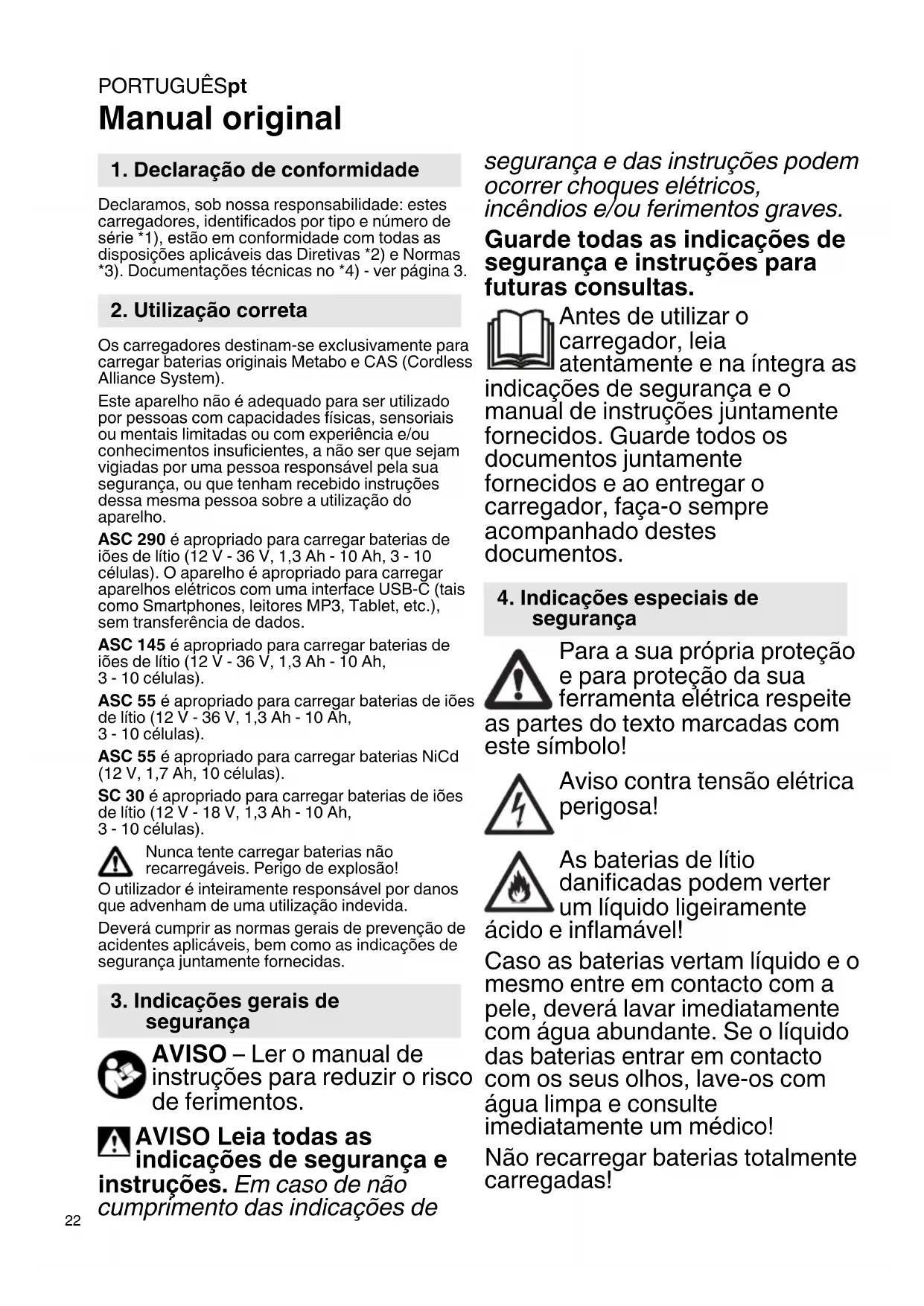

MANUAL DE UTILIZADOR ASC 15 METABO
1. Declaração de conformidade
Declaramos, sob nossa responsabilidade: estes carregadores, identificados por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3.
2. Utilização correta
Os carregadores destinam-se exclusivamente para carregar baterias originais Metabo e CAS (Cordless Alliance System).
Este aparelho não é adequado para ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com experiência e/ou conhecimentos insuficientes, a não ser que sejam vigiadas por uma pessoa responsável pela sua segurança, ou que tenham recebido instruções dessa mesma pessoa sobre a utilização do aparelho.
ASC 290 é apropriado para carregar baterias de iões de lítio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 células). O aparelho é apropriado para carregar aparelhos elétricos com uma interface USB-C (tais como Smartphones, leitores MP3, Tablet, etc.), sem transferência de dados.
ASC 145 é apropriado para carregar baterias de iões de lítio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 células).
ASC 55 é apropriado para carregar baterias de iões de lítio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 células).
ASC 55 é apropriado para carregar baterias NiCd (12 V, 1,7 Ah, 10 células).
SC 30 é apropriado para carregar baterias de iões de lítio (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 células).
Nunca tente carregar baterias não recarregáveis. Perigo de explosão!
O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida.
Deverá cumprir as normas gerais de prevenção de acidentes aplicáveis, bem como as indicações de segurança juntamente fornecidas.
3. Indicações gerais de segurança
AVISO – Ler o manual de instruções para reduzir o risco de ferimentos.
AVISO Leia todas as indicações de segurança e instruções. Em caso de não cumprimento das indicações de
segurança e das instruções podem ocorrer choques elétricos, incêndios e/ou ferimentos graves.
Guarde todas as indicações de segurança e instruções para futuras consultas.
Antes de utilizar o carregador, leia atentamente e na íntegra as indicações de segurança e o manual de instruções juntamente fornecidos. Guarde todos os documentos juntamente fornecidos e ao entregar o carregador, faça-o sempre acompanhado destes documentos.
4. Indicações especiais de segurança
Para a sua própria proteção e para proteção da sua ferramenta elétrica respeite
as partes do texto marcadas com este símbolo!
Aviso contra tensão elétrica perigosa!
As baterias de lítio danificadas podem verter um líquido ligeiramente
ácido e inflamável!
Caso as baterias vertam líquido e o mesmo entre em contacto com a pele, deverá lavar imediatamente com água abundante. Se o líquido das baterias entrar em contacto com os seus olhos, lave-os com água limpa e consulte imediatamente um médico!
Não recarregar baterias totalmente carregadas!
Apenas para a utilização em espaços interiores.
Proteja o seu carregador de humidade!
Nunca deverá permitir a utilização do aparelho a crianças.
As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
Mantenha as crianças longe do carregador ou da área de trabalho! Guarde o seu carregador longe do alcance das crianças!
Em caso de formação de fumo ou fogo no carregador, puxe imediatamente a ficha da tomada!
Não inserir objetos nas aberturas de ventilação do carregador uma vez que existe perigo de um choque elétrico ou de um curto-circuito!
Nunca utilizar baterias avariadas! Em áreas com uma sobrecarga elevada de pó de metal não deverá carregar baterias com carregadores AIR COOLED.
ASC 290: utilizar apenas o cabo de ligação à rede original da Metabo.
5. Vista geral
Ver página 2. As figura servem de exemplo para todos os aparelhos.
1 Bateria (não incluída no volume de fornecimento)
2 Assento corrediço
3 Indicador de funcionamento
4 Indicador de aviso
5 Indicação do estado de carga *
6 Cobertura USB *
7 Ligação USB-C *
8 Indicação LED (ligação USB-C alimentada com tensão) *
* consoante o modelo
6. Colocação em funcionamento
Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de caraterísticas.
Aparelhos deste tipo, que geram corrente contínua, podem influenciar interruptor de proteção de corrente residual simples. Utilize o tipo F ou superior, com uma corrente de disparo de no máx. 30 mA.
Antes de colocar em funcionamento o carregador, certifique-se de que as aberturas de ventilação estão livres. Distância mínima em relação a outros objetos no mín. 5 cm!
6.1 Autoteste
Inserir a ficha de rede.
O indicador de aviso (4) e o indicador de funcionamento (3) acendem um após o outro durante aprox. 1 segundo e o ventilador instalado funciona durante aprox. 5 segundos.
7. Utilização
7.1 Carregar a bateria
Inserir a bateria totalmente até ao encosto sobre o assento corrediço (2).
O indicador de funcionamento (3) pisca.
Nota: para a indicação do estado de carga em baterias de lítio deverá retirar primeiro a bateria do carregador e de seguida, pressionar o botão na bateria.
7.2 Carga de manutenção
Após finalizar o carregamento, o carregador comuta automaticamente para carga de manutenção.
A bateria pode permanecer no carregador, estando desta forma sempre pronta para funcionar.
O indicador de funcionamento (3) acende continuamente.
7.3 Apenas ASC 290: carregar aparelho USB
Ligar apenas aparelhos USB que sejam compatíveis com o USB padrão. Ao utilizar aparelhos incompatíveis, isto poderá provocar s de funcionamento, danos ou ferimentos.
Abrir a cobertura (6) e inserir um aparelho USB com um cabo apropriado na ligação USB-C (7). O aparelho está a carregar.
A ligação USB-C (7) apenas é alimentada com tensão (indicação LED (8) acesa), se não estiver a ser carregada nenhuma bateria.
PORTUGUÊSpt
Se a bateria e o aparelho USB estiverem ligados simultaneamente, o processo de carregamento USB inicia automaticamente depois de terminar o processo de carregamento da bateria.
8. Avaria
8.1 O indicador de aviso (4) acende continuamente.
A bateria não está a ser carregada. Temperatura demasiado elevada/baixa. Se a temperatura da bateria se encontrar entre os 0 °C e os 50 °C, o processo de carregamento inicia automaticamente.
ASC 290: o indicador de aviso (4) está aceso permanentemente e o indicador do estado de carga (5) pisca: carregador quente, bateria é carregada com capacidade de carga reduzida.
8.2 O indicador de aviso (4) pisca.
- Bateria avariada. Retirar imediatamente a bateria do carregador.
- A bateria não foi inserida corretamente sobre o assento corrediço (2). Ver capítulo 7.1.
- ASC 290: o indicador de aviso (4) pisca e o indicador do estado de carga (5) está apagado: a bateria não está a ser carregada, carregador demasiado quente.
9. Reparações
As reparações no carregador só devem ser efetuadas por um eletricista qualificado!
Caso o cabo de ligação à rede deste aparelho seja danificado deverá ser substituído pelo fabricante ou pelo seu serviço de assistência técnica ou como alternativa, por uma pessoa devidamente qualificada, de forma a evitar riscos.
Caso os carregadores Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com
10. Proteção do ambiente
Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios.
Os materiais da embalagem devem ser eliminados de acordo com a sua rotulagem, em conformidade com as diretivas do seu município. Encontrará indicações adicionais em www.metabo.com na área da assistência.
Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/UE sobre equipamentos elétricos e eletrónicos usados, e na conversão ao direito nacional, as ferramentas
elétricas usadas devem ser recolhidas em separado, e entregues a uma reciclagem ecologicamente correta.
11. Dados técnicos
Ver página 3.
U = Faixas de tensão das baterias
C = Capacidade da bateria
I_C = Corrente de carga t = Tempo de carga 1)
USB = tensão e corrente de carregamento máx. da ligação USB-C
1) Tempos de carga de baterias escolhidas a título de exemplo. Consoante a capacidade residual, bem como a temperatura da bateria, os tempos reais de carregamento podem divergir das indicações.
Temperatura ambiente recomendada ao carregar: 0 °C até 40 °C.
Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico.
□ Aparelho da classe de proteção II
\~ Corrente alternada
