MODE D'EMPLOI OF 1400 EBQPLUS FESTOOL
Signé pour et au nom de
Festool GmbH
Wertstr. 20, 73240 Wendlingen, GERMANY
Wendlingen, 2021-07-22
Markus Stark
Dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999

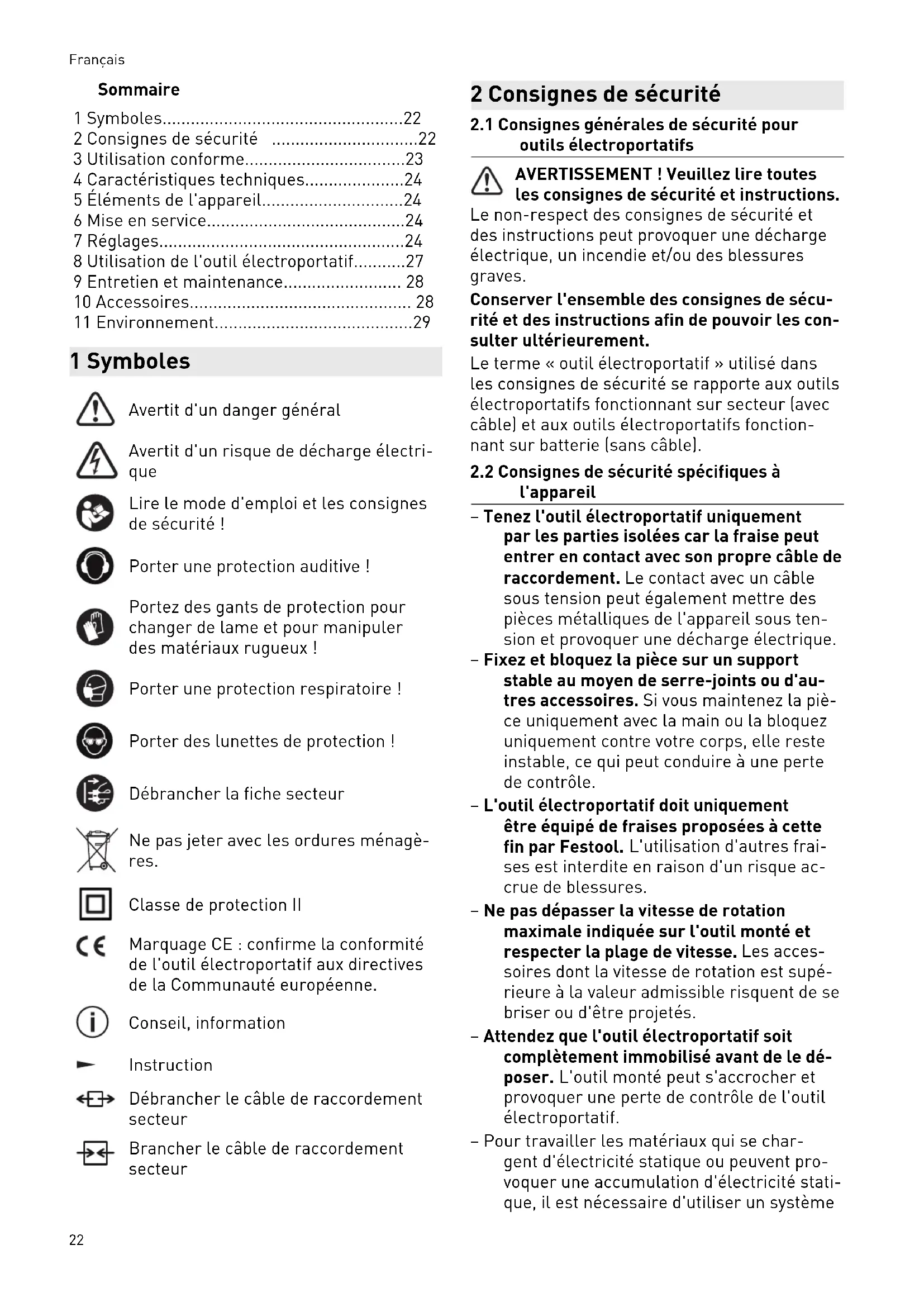

Inhaltsverzeichnis
1 Symboles. 22
2 Consignes de sécurité 22
3 Utilisation conforme. 23
4 Caracteristiques techniques. 24
5 Éléments de l'appareil. 24
6 Mise en service. 24
7 Reglages. 24
8 Utilisation de l'outil électroportatif.........27
9 Entretien et maintenance. 28
10 Accessoires 28
11 Environnement. 29
1 Symboles
Avertit d'un danger général
Avertit d'un risque de décharge électrique
Lire le mode d'emploi et les consignes de sécurité!
Porter une protection auditive!
Portez des gants de protection pour changer de lame et pour manipuler des matériaux rugueux!
Porter une protection respiratoire!
Porter des lunettes de protection!
Débrancher la fiche secteur
Ne pas jeter avec les ordures menagères.
Classe de protection II
Marquage CE: confirme la conformité de l'outil électroportatif aux directives de la Communauté française.
Conseil, information
Instruction
Débrancher le cable de raccordement secteur
Brancher le cable de raccordement secteur
2 Consignes de sécurité
2.1 Consignes générales de sécurité pour outils electroportatifs
AVERTISSEMENT! Veuillez lire toutes les consignes de sécurité et instructions.
Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.
Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.
Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec cable) et aux outils électroportatifs fonctionnant sur batterie (sans cable).
2.2 Consignes de sécurité spécifiques à l'appareil
Tenez l'outil electroportatif uniquement par les parties isolées car la+Faise peut entrer en contact avec son propre cable de raccordement. Le contact avec un cable sous tension peut égalementmettre des pieces métalliques de l'appareil sous tension et provoquer une décharge électrique.
Fixez et bloquez la pièce sur un support stable au moyen de serre-joints ou d'autres accessoires. Si vous maintainez la pièce uniquement avec la main ou la bloquez uniquement contre votre corps, elle reste instable, ce qui peut conduire à une perte de contrôle.
- L'outil electroportatif doit uniquement être équipé de fraises proposées à cette fin par Festool. L'utilisation d'autres fraises est interdite en raison d'un risque accrue de blessures.
- Ne pas dépasser la vitesse de rotation maximale indiquée sur l'outil monté et respecter la plage de vitesse. Les accessoires dont la vitesse de rotation est supérieure à la valeur admissible risquent de se briser ou d'être projétés.
- Attende que l'outil electroportatif soit complètement immobilisé avant de le déposer. L'outil monté peut s'accrocher et provoquer une perte de contrôle de l'outil electroportatif.
- Pour travailler les matériaux qui se char-gent d'électricité statique ou peuvent pro-voquer une accumulation d'électricité statique, il est nécessaire d'utiliser un système
global limitant la formation d'électricité statique. Celui-ci se compose d'un tuyau d'aspiration antistatique (AS) et d'un aspi-rateur.
- Pour le serrage des outils, utiliser uniquement le diamètre de tige pour lequel la pince de serrage est conçue.
- Employez exclusivement des outils conformes à EN 847-1. Toutes les frais de Fest tool replissant les exigences de ce standard.
- Veiller à bien fixer la fraise et s'assurer qu'elle fonctionne parfaitement.
-La pince de serrage et l'écrou-raccord ne doit partager�除er aucun dommage. - L'utilisation de fraises fissurées ou déformées est interdite.
Portez un équipement de protection individuelle approprié : une protection auditive, des lunettes de protection, un masque anti-poussière lors des travaux impliquant un dégagement de poussière et des gants de protection dans le cas des matérielux rugieux et lors du changement d'outil.
2.3 Sciage de l'aluminium
Pour des raisons de sécurité, prenez les mesures suivantes en cas de sciage d'aluminium :
- Installer en amont un disjoncteur différentiel.
Raccordez l'outil électroportatif à un aspi-rateur approprié en utilisant un tuyau d'aspiration antistatique. - Retirez régulierement les dépôts de poussière accumulés dans le carter moteur de l'outil electroportatif.
des lunettes de protection !
2.4 Valeurs d'émission
Les valeurs typiques déterminées selon
EN 62841 sont les suivantes :
Niveau de pression acousti- L_PA = 95 dB(A)quel
Niveau de puissance acous- L_WA = 106 dB(A) tique
IncertitudeK = 3 dB
ATTENTION
Émission de bruit lors de l'utilisation Lésions auditives
- Utiliser une protection auditive.
Valeur d'émission vibratoire a_h (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à EN 62841 :
$$ a _ {h} < 2, 5 \mathrm {m} / \mathrm {s} ^ {2} $$
$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$
Les valeurs d'émission indiquées (vibrations, bruit)
- sont fournies à des fins de comparaison avec d'autres appareils,
-permettent également une estimation provisoire des nuisances sonores et vibratoires lors de l'utilisation, - sont représentatives des principales applications de l'outil électroportatif.
ATTENTION
Les valeurs d'émissions peuvent diverger des valeurs indiquées. Ceci dépend de l'utilisation de l'outil et du type de piece à travailler.
Il est nécessaire d'évaluer les nuisances sonores réelles sur toute la durée du cycle d'utilisation.
Déterminer ensuite des mesures de sécurité adaptées aux nuisances sonores réelles afin de protégger l'utilisateur.
3 Utilisation conforme
La défonceuse est consque pour le fraisage du bois, des matières plastiques et des matérielles similaires au bois.
Il est également possible de travailler l'aluminium et les plaques de plâtre en utilisant les fraises prévues à cette fin indiquées dans les documents de vente de Festool.
Cet outil électroportatif doit uniquement être utilisé par des personnes qualifiées ou ayant reçu les informations et instructions nécessaires.
L'utilisateur est responsable des dom-mages provoqués par une utilisation non conforme.
4 Caractéristiques techniques
| Défonceuse OF 1400 EBQ | |
| OF 1400 EQ | |
| Puisance absorbée 1400 W | |
| Régime 10 000 - | 22 500 tr/min |
| Vitesse max. (à vide) | 23 000 min |
| Dispositif de réglage rapide de la profondeur | 70 mm |
| Dispositif de réglage micro-métrique de la profondeur | 8 mm |
| Filetage de raccordement de l'arbre de transmission | M22x1,0 |
| Diamètre de la fraise 63 mm max. | |
| Poids selon la procédure EPTA 01:2014 : | 4,4 kg |
5 Éléments de l'appareil
[1-1] Graduation de la butée de profondeur
[1-2] Vis du curseur
[1-3] Cursor de la butée de profondeur
[1-4] Réglage micrométrique de la profondeur de fraisage
[1-5] Poignée/reglage en hauteur
[1-6] Levier de blocage de la butée de profondeur
[1-7] Butée de profondeur
[1-8] Butée etagée
[1-9] Table de fraisage
[1-10] Molette pour le régime
[1-11] Poignée
[1-12] Bouton de blocage de l'interrupteur marche/arrêt
[1-13] Interrupteur marche/arrêt
[1-14] Blocage de broche
[1-15] Écrou
[1-16] Touche de desserrage de la bague de copiage
Les illustrations indiquées se trouvent en début de notice d'utilisation.
Les accessoires illustrés ou décrits ne font pastous partie des éléments livrés.
6 Mise en service
AVERTISSEMENT
Tension ou fréquence non admissible!
Risque d'accident
La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de la plaque signalétique.
En Amérique du nord, utiliser uniquement les machines Festool fonctionnant sous une tension de 120V / 60Hz
ATTENTION
Échauffement du raccord plug-it si le raccord à baïonnette n'est pas complètement verrouillé
Risque de brûlures
Avant demettre en marche l'outil electropotatif,assurez-vous que le raccord a baionnette sur le cable de raccordement secteur est complètement fermé et verrouillé.
- Brancher et débrancher le cable de raccordement secteur - [2].
6.1 Mise en marche/à l'arrêt
L'interrupteur [1-13] fait office d'interrupteur MARCHE/ARRÉT (pression = MARCHE, relâchément = ARRéT).
Pour le fonctionnement continu, l'interrupteur MARCHE/ARRÉT peut être bloqué au moyen du bouton de blocage [1-12]. Une nouvelle pression sur l'interrupteur MARCHE/ARRÉT permet de débloquer l'appareil.
7 Réglages
AVERTISSEMENT
Risque de blessures, décharge électrique
- Débrancher la fiche de la prise de courant avant toute intervention sur la machine!
7.1 Systemelectronique
Régulation de la vitesse
La molette [1-10] permit un réglage en continu de la vitesse dans la plage de régimes (voir Caracteristiques techniques).
La vitesse de coupe peut ainsi être adaptée de façon optimale à chaque matériel.
| Matériau Diamètre de la+Fraise [mm] 10 - 25 25 - 40 40 - 60 Position de la molette | Matériau de coupe recom- mandé | |
| Bois dur 6 - 4 5 - 3 3 - 1 HW (HSS) | ||
| Bois ten- dre | 6 - 5 6 - 3 4 - 1 HSS (HW) | |
| Panneaux agglomerés plans, revêtus | 6 - 5 6 - 3 4 - 2 HW | |
| Matière plastique | 6 - 4 5 - 3 2 - 1 HW | |
| Alumni- nium | 3 - 1 2 - 1 1 HSS (HW) | |
| Plaques de plâtre | 2 - 1 1 1 HW | |
Fusible thermique
En cas de température excessive du moteur, l'alimentation électrique et la vitesse sont réduites. L'outil electroportatif continue de fonctionner à puissance réduite afin de permettre un refroidissement rapide par ventilation du moteur. Àpres refroidissement, l'outil electroportatif redémarre automatiquement.
La protection anti-redémarrage intégrée empêche un redémarrage automatique de l'outil électroportatif après une coupure d'alimentation lorsque l'interrupteur marche/arrêt est enforcé. Dans ce cas, l'outil électroportatif doit tout d'abord être étantuis remis en marche. En raison de du système de protection anti-redémarrage intégré, la mise en marche ou à l'arrêt de l'outil électroportatif au moyen d'un module de commutateur externe n'est pas possible.
Frein
La OF 1400 EBQ dispose d'un frein électronique. Àpres la mise à l'arrêt, le frein électronique freine et immobilise la broche et l'outil en 2 s environ.
7.2 Changement d'outil
ATTENTION
Risque de blessures dû à l'outil d'usinage chaud et tranchant
- Ne pas monter d'outils d'asinage émoussés ou défectueux.
- Se munir de gants de protection pour manipuler l'outil d'asinage.
Pour le changement d'outil,mettre l'outil electroportatif sur la tete.
Montage de l'outil
Enfonce l'outil de fraisage aussi profondement que possible dans la pince de serrage ouverte, et au moins jusqu'àu repere apposé sur la tige de la fraise.
Si la pince de serrage [3A-2] n'est pas visibl e a cause de l'ecrou-raccord [3A-3], l'otil de fraisage [3A-1] doit etre enfonced dans la pince de serrage au moins jusqu'a ce que le repere ne depasse plus au-dessus de I'ecrou-raccord.
Appuyer sur le bouton [1-14] du dispositif de blocage de broche sur le cote droit.
- Serrer l'écrou [1-15] avec une clé à fourché de 24.
i Le dispositif de blocage de broche fixe la broche du moteur dans un seul sens de rotation. Lors du desserrage ou du serra- ge de l'ecrou, il est donc possible d'utiliser la clé dans les deux sens, comme un tournevis à cliquet, sans devoir la retirer entre deux.
Retrait de l'outil
Appuyer sur le bouton [1-14] du dispositif de blocage de broche sur le cote gauche.
Avec une clé à fourche de 24, desserrer l'écrou [1-15] jusqu'à ce qu'une résistance soit sensible. Une fois cette résistance sensible, continuer à tourner avec la clé à fourche.
Retirer la fraise.
7.3 Changement de pince de serrage
Des pinces de serrage sont disponibles pour les diamètres de tige suivants : 6,0 mm ; 6,35 mm ; 8,0 mm ; 9,53 mm ; 10,0 mm ; 12,0 mm ; 12,7 mm [références : voir le catalogue Festool ou le site Internet « www.festool.com »]
- Dévisser complètement l'écrou [1-15] et le retarder en même temps que la pince de serrage.
Français
- Installer la nouvelle pince de serrage dans la broche uniquement après avoir mis en place et enclenché l'écrou.
- Visser légarement l'écrou. Ne pas serrer sans avoir préalablement installer une frais!
7.4 Réglage de la profondeur de fraisage
Le réglage de la profondeur de fraisage s'effectue en trois étapes :
- Reglage du point zéro, voir 7.5.
- Prééglage de la profondeur de fraisage, voir 7.6.
- Serrage après réglage de la profondeur de fraisage, voir 7.7.
7.5 Reglage du point zéro
- Desserrer le levier de blocage [1-6] de maniere à pouvoir déplacer la butée de profondeur [1-7].
- Placer la défonceuse et la table de fraisage [1-9] sur un support plan. Desserrer le bouton rotatif [1-5] et abaiser l'outil electroportatif jusqu'à ce que la fraise repose sur le support.
- Bloquer l'outil électroportatif à cette position en serrant le bouton rotatif [1-5].
Pousser la butée de profondeur [1-7] contre l'une des trois butées fixes de la butée étagée [1-8] rotative.
Avec un tournevis, il est possible de régler séparément la hauteur de chaque butée fixe.
- Abaisser le curseur [1-3] jusqu'à 0 mm sur la graduation.
Si la position zéro n'est pas correcte, il est possible de la corriger avec la vis [1-2] situe sur le curseur [1-3].
7.6 Définir la profondeur de fraisage
La profondeur de fraisage souhaitatione se regle soit avec le dispositif de réglage rapide soit avec le dispositif de réglage micrométrique.
Dispositif de réglage rapide de la profondeur
- Relever la butée de profondeur [1-7] jusqu'à ce que le curseur [1-3] indique la profondeur de fraisage souhaitation.
- Bloquer la butée de profondeur à cette position avec le levier de blocage [1-6].
Dispositif de réglage micrométrique de la profondeur
- Bloquer la butée de profondeur avec le levier de blocage [1-6].
- Régler la profondeur de fraisage souhaitation en tournant la molette [1-4].
i A chaque fois que la molette tourne d'un trait, la profondeur de fraisage change de 0,1 mm. Une rotation complète correspond à 1 mm. La plage de réglage maxi-male de la molette est de 8 mm.
7.7 Serrage à la profondeur de fraisage définie
- Desserrer le bouton rotatif [1-5] et abaiser l'outil electroportatif jusqu'à ce que la butée de profondeur touche la butée fixe.
- Bloquer l'outil électroportatif à cette position en serrant le bouton rotatif [1-5].
7.8 Aspiration
AVERTISSEMENT
Risques pour la santé dus aux poussières
- Ne jamais travailler sans aspiration.
Respecter les dispositions nationales.
Monter le capot d'aspiration sur la table de fraisage :
Installer le capot d'aspiration en insérant les deux ergots [3-1] dans les évidements [3-2] de la table de fraisage.
Poser le capot d'aspiration sur la table de fraisage et rabattre le levier [3-5].
Pour permettre le montage et le demontage du capot d'aspiration lorsque la fraise est montée, il est possible de tourner le segment [3-4] pour dégager l'évidence [3-3] de l'orifice d'aspiration.
Pour une aspiration optimale, l'évidement doit être fermé au moyen du segment ro-tatifpendantl'utilisation.
Le raccord d'aspiration [3-6] permet de raccorder un aspirateur Festool doté d'un flexible de 27 ou 36mm de diamètre (conseil : un flexible de 36mm réduit le risque de colmatage).
ATTENTION! Si vous n'utilisez pas de tuyau d'aspiration antistatique, une accumulation d'électricité statique est possible. L'utilisateur risque alors de subir une décharge électrique et le système électrique de l'outil electroporatif risque d'être endommagé.
Dispositif d'évacuation de copeaux KSF-OF
Le dispositif d'évacuation de copeaux KSF-OF (parfois compris dans les accessoires) permet d'augmenter l'efficacité d'aspiration lors du fraisage des chants.
Le montage s'effectue de la même manière que celui de la bague de copiage, voir figure [8].
Il est possible de découvert le capot le long des rainures à l'aide d'une scie à métaux pour réduire sa taille. Le dispositif d'évacuation de copeaux peut alors être utilisé pour les rayons interieurs jusqu'à un rayon minimal de 40~mm .
8 Utilisation de l'outil électroportatif
Pendant l'utilisation, respectez toutes les consignes de sécurité indiquées ci-à-vant
ainsi que les régles suivantes :
- Guider l'outil electroportatif contre la pièce à travailler seulement quand celui-ci est activé.
Fixez toujours la pièce de manière à ce qu'elle ne puisse pas bouger pendant l'utilisation de l'outil électroportatif. - Pendant l'utilisation, tenez toujours l'outil electroportatif des deux mains par les poignées [1-5] + [1-11]. Cela est indispensable pour un travail précis et la réalisation de coupes plongeantes. Plongez la lame dans la pierce lentement et avec un mouvement régulier.
-Fraiser uniquely en opposition (sens d'avance de l'outil electroportatif dans les sens de coupe de l'outil, figure [9]).
8.1 Fraisage à main levée
La défoncuse s'utilise à main levée principalement pour graver des inscriptions et des images ainsi que pour fraisder des chants avec une bague de butée ou un tourillon de guidage.
8.2 Fraisage avec la butée latérale
Pour frais parallèlement au chant de la pierce, il est possible d'installer la butée latérale [4-9] fournie.
- Bloquer les deux barres de guidage [4-2] sur la butée latérale avec les deux boutons rotatifs [4-4].
Introduire les barres de guidage dans les rainures de la table de fraisage jusqu'à la cote souhaitee puis les bloquer avec le bouton rotatif [4-5].
Réglage micrométrique
- Desserrer le bouton rotatif [4-6] pour procéder au réglage micrométrique avec la molette [4-8].
Pour cela, la bague graduée [4-7] dispose d'une graduation de 0,1 mm. Tout en maintainant la molette, il est possible de tourner seulement la bague graduée pour laMETTE
sur « zéro ». La graduation [4-1] indique le réglage en millimétres.
- Une fois le réglage micrométrique terminé, serrer le bouton rotatif [4-6].
- Régler les deux joues de guidage [4-3] et [5-1] de manière à ce qu'elles dépassent d'env. 5 mm par rapport à la+Faise. Pour cela, desserrer les vis [5-2] puis les resserrer une fois le réglage terminé.
En procedant comme le montre la figure [5], enforcer le capot d'aspiration [5-4] par l'arrière sur la butée laterale jusqu'à ce qu'il soit verrouillé.
i Sur le raccord d'aspiration [5-3]il est poss. sible de brancher un tuyau d'aspiration d'un diametre de 27 mm ou 36 mm.
8.3 Fraisage avec le système de guidage FS
Le système de guidage (accessoire) facilité le fraisage de rainures droites.
Fixer la butée de guidage [6-1] sur la table de fraisage avec les barres de guidage [6-8] de la butée latérale.
Fixer le rail de guidage [6-3] sur la pièce avec les serre-joints [6-4]. Veiller à assurer une distance de sécurité X - figure [6] de 5 mm entre le bord avant du rail de guidage et la fraise ou la rainure.
- Placer la butée de guidage sur le rail de guidage comme le montre la figure [6]. Pour assurer un guidage sans jeu de la butée de fraisage, régler les deux joues de guidage avec un tournevis introduit dans les deux orifices lateraux [6-2].
- Visser le support [6-6] réglable en hauteur sur le trou filtré de la table de fraisage de manière à ce que le dessous de la table de fraisage soit parallèle à la surface de la pièce.
Pour pouvoir travaill sur trace, les repères sur la table de fraisage [6-5] et l'échelle graduée sur le support [6-6] indiquent l'axe médian de la fraise.
Réglage micrométrique
Le dispositif de réglage micrométrique (accessaire, [7-5]) permet de régler l'écart X avec une grande précision.
Monter le dispositif de réglage micrométrique [7-5] sur les barres de guidage entre l'outil electroportatif et la butée de guidage [7-4].
- Installer la molette [7-2] comme représenté sur la figure [7] dans la butée de guidaige.
Français
- Visser la molette [7-2] dans l'écrou du dispositif de réglage micrométrique.
Pour le réglage de l'écart X : - Desserrer le bouton rotatif [7-1] de la butée de guidage et serrer le bouton rotatif [7-3] du dispositif de réglage micrométrique.
- Régler l'écart X souhaite en tournant la molette [7-2].
- Serrer le bouton rotatif [7-1] de la butée de guidage.
8.4 Fraisage en recopie
Pour reproductive des pieces en conservant exactement les mêmes dimensions, on utilise une bague de copiage ou un dispositif de copiage (accessoire).
Baguedecopiage
Lors du besoin de la taille de la bague de copiage, veiller à ce que la fraise utilisée puisse rentrer dans l'ouverture de la bague.
Le dépassement Y (figure [9]) de la pièce par rapport au gabarit se calcule comme suit :
= ( de la bague de copiage - de la fraise)/2
Fixer la bague de copiage [8-1] sur la table de fraisage: enforcer pour cela les deux ergots [8-2] dans les évidements [8-3].
Pour le retrait : enforcer simultanément les deux touches [1-16] vers l'intérieur.
Dispositif de copiage
Pour le dispositif de copiage, il est nécessaire d'utiliser le bras angulaire WA-OF [10-2] et le kit de copiage KT-OF, composé du porte-roulette [10-6] et de trois roulettes de copiage [10-7].
- À l'aide du bouton rotatif [10-3], visser le bras angulaire à la hauteur souhaitée dans le trou fileté [10-1].
Monter une roulette de copiage sur le porte-roulette et visser ce dernier sur le bras angulaire avec le bouton rotatif [10-5]. Veiller à ce que le porte-roulette et la frais aient le même diamètre! - En tournant la molette [10-4], il est possible de régler l'écart entre le galet palpeur et l'axe de la fraîse.
9 Entretien et maintenance
AVERTISSEMENT
Risques de blessures, décharge électrique
Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant!
Tous les travaux de maintenance et de réparation nécessitant une ouverture du boîtier doivent uniquement être effectués par un atelier de service après-vente/agréé.
Service après-vente et réparation uniquement par le fabricant ou des ateliers homologues. Pour trouver l'adresse la plus proche : www.festool.fr/services
Utiliser uniquement des pieces déta
chées Festool d'origine! Ref. sur: www.festool.fr/services
L'appareil est équipé de charbons spéciaux à coupure automatique. Lorsque ceux-ci sont usés, l'alimentation est coupée et l'appareil s'arrêté.
Respecter les consignes suivantes :
- Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pieces endommages doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé.
Pour garantir la circulation de l'air, les ouies de ventilation sur le boîtier doivent toujours rester propres et dégagées.
Pour modifier la position du levier de blocage [11]
Desserrer la vis.
Retirer le levier de blocage et serrer la vis six pans.
- Remetre le levier de blocage en place à la position souhaitation et le fixer avec la vis.
10 Accessoires
Utiliser uniquement des outils et accessoires d'origine Festool. L'utilisation d'outils d'usina-ge de moindre qualite et d'accessoires autres que ceux de Festool peut augmenter le risque de blessures et provoquer un balourd considérable, entrainant une dégradation de la qualite des résultats et une usure prematurée de l'outil electroportatif.
Vous trouvrez les références des accessoires et des outils dans votre catalogue Festool ou sur Internet à l'adresse www.festool.fr.
11 Environnement
Ne pas jeter l'appareil avec les ordures
ménagères ! Veiller à un recyclage écologique des apparêls, accessoires et
emballages. Respecter les règlements nationaux en vigueur.
Uniquement UE : selon la directive europeenne relative aux apparéils électriques et électroniques usages et sa transposition en droit national, les outils électroportatifs usages doivent être collectés à part et recyclés de manière écologique.
Informations à propos de REACH: www.fest-tool.com/reach
Nos produits et emballages se recyclant, ne les jetez pas!
Trouvez ou les déposer sur le site www.quefairedemesdechets.fr
Índice de Contents
Diepte-fijninstelling
Desconectaro cabo de ligaçao à rede
Conectar o cabo de ligaçao à rede
