GEBRUIKSAANWIJZING OF 1400 EBQPLUS FESTOOL

EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grondslag gelegd werden:

• 7 Instellingen p. 47
• 8 Werken met het elektrische gereed schap p. 49
• 9 Onderhoud en verzorging p. 51
• 10 Accessoires p. 51

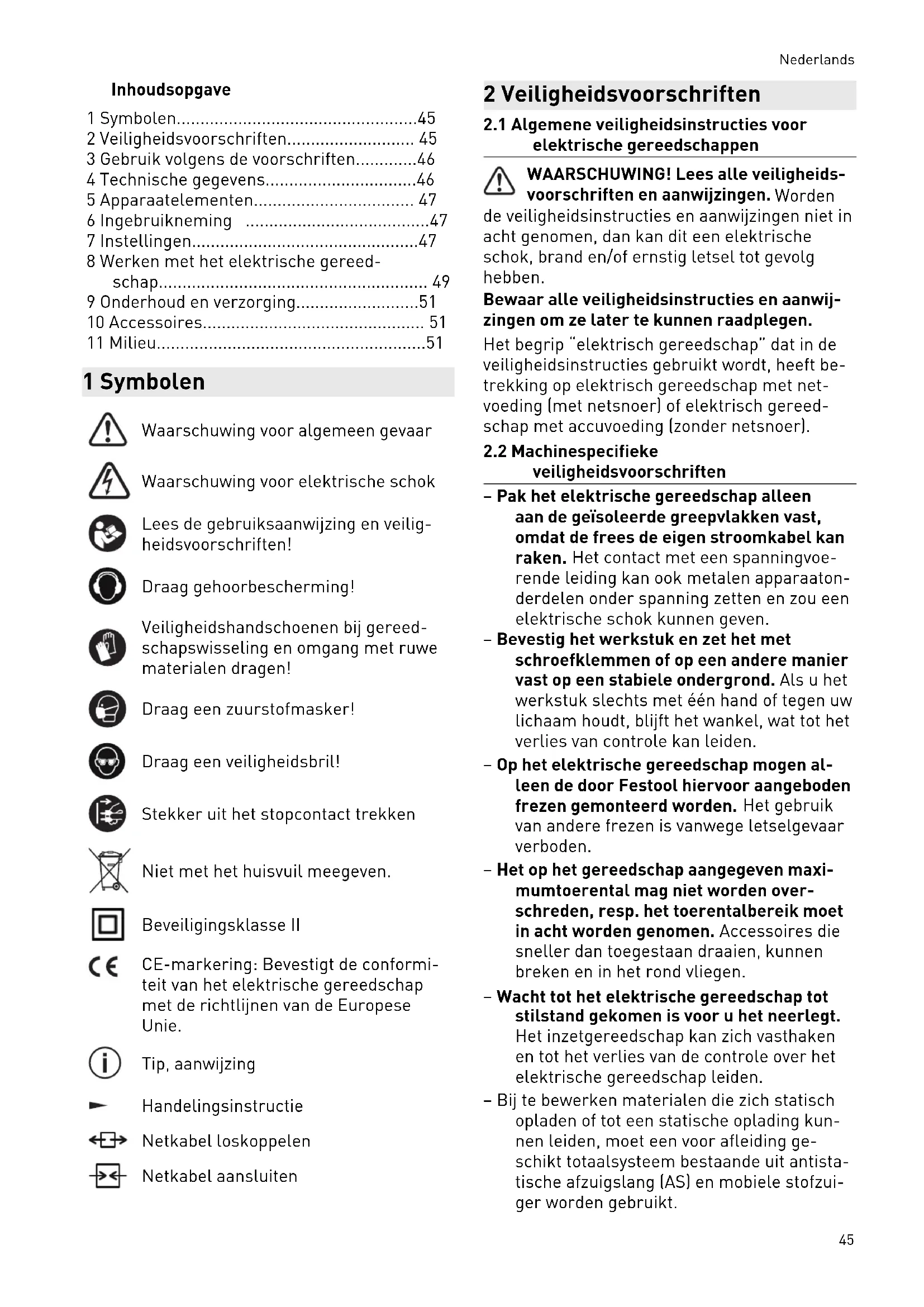

• 11 Milieu 1 Symbolen Waarschuwing voor algemeen gevaar Waarschuwing voor elektrische schok Lees de gebruiksaanwijzing en veilig heidsvoorschriften! Draag gehoorbescherming! Veiligheidshandschoenen bij gereed schapswisseling en omgang met ruwe materialen dragen! Draag een zuurstofmasker! Draag een veiligheidsbril! Stekker uit het stopcontact trekken Niet met het huisvuil meegeven. Beveiligingsklasse II CE-markering: Bevestigt de conformi teit van het elektrische gereedschap met de richtlijnen van de Europese Unie. Tip, aanwijzing Handelingsinstructie Netkabel loskoppelen Netkabel aansluiten 2 Veiligheidsvoorschriften p. 51

2.1 Algemene veiligheidsinstructies voor

elektrische gereedschappen WAARSCHUWING! Lees alle veiligheids voorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwij zingen om ze later te kunnen raadplegen. Het begrip “elektrisch gereedschap” dat in de veiligheidsinstructies gebruikt wordt, heeft be trekking op elektrisch gereedschap met net voeding (met netsnoer) of elektrisch gereed schap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke

veiligheidsvoorschriften – Pak het elektrische gereedschap alleen aan de geïsoleerde greepvlakken vast, omdat de frees de eigen stroomkabel kan raken. Het contact met een spanningvoe rende leiding kan ook metalen apparaaton derdelen onder spanning zetten en zou een elektrische schok kunnen geven. – Bevestig het werkstuk en zet het met schroefklemmen of op een andere manier vast op een stabiele ondergrond. Als u het werkstuk slechts met één hand of tegen uw lichaam houdt, blijft het wankel, wat tot het verlies van controle kan leiden. – Op het elektrische gereedschap mogen al leen de door Festool hiervoor aangeboden frezen gemonteerd worden. Het gebruik van andere frezen is vanwege letselgevaar verboden. – Het op het gereedschap aangegeven maxi mumtoerental mag niet worden over schreden, resp. het toerentalbereik moet in acht worden genomen. Accessoires die sneller dan toegestaan draaien, kunnen breken en in het rond vliegen. – Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het neerlegt. Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden. – Bij te bewerken materialen die zich statisch opladen of tot een statische oplading kun nen leiden, moet een voor afleiding ge schikt totaalsysteem bestaande uit antista tische afzuigslang (AS) en mobiele stofzui ger worden gebruikt. Nederlands 45– Gereedschappen alleen met de schachtdia meter inspannen waarvoor de spantang is bedoeld. – Er mag alleen gereedschap worden ge bruikt dat voldoet aan EN 847-1. Alle frees gereedschappen voldoen aan deze eisen. – Op een stevige bevestiging van de frees let ten en de probleemloze loop hiervan con troleren. – De spantang en wartelmoer mogen geen beschadigingen vertonen. – Frezen met barstjes en dergelijke die van vorm veranderd zijn, mogen niet gebruikt worden.

Draag geschikte persoonlijke bescher mingsmiddelen: Gehoorbescherming, vei ligheidsbril, stofmasker bij stofproduceren de werkzaamheden, veiligheidshandschoe nen bij het bewerken van ruwe materialen en bij de vervanging van het gereedschap.

2.3 Aluminiumbewerking

Bij de bewerking van aluminium dient men zich uit veiligheidsoverwegingen te houden aan de volgende maatregelen: – Voorschakelen van een differentiaal- (FI-, PRCD-) veiligheidsschakelaar. – Elektrisch gereedschap op een geschikt af zuigapparaat met antistatische afzuigslang aansluiten. – Elektrisch gereedschap regelmatig reini gen van stofafzettingen in de motorbehui zing. – Draag een veiligheidsbril!

De volgens EN 62841 bepaalde waarden bedra gen gewoonlijk: Geluidsdrukniveau L

106 dB(A) Onzekerheid K = 3 dB VOORZICHTIG Geluid dat bij het werk optreedt Beschadiging van het gehoor ► Gehoorbescherming gebruiken. Trillingsemissiewaarde a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:

De aangegeven emissiewaarden (trilling, ge luid) – zijn geschikt om machines te vergelijken, – om tijdens het gebruik een voorlopige in schatting van de trillings- en geluidsbelas ting te maken – en gelden voor de belangrijkste toepassin gen van het elektrische gereedschap. VOORZICHTIG Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het ge bruik van het gereedschap en de soort van het bewerkte werkstuk. ► De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden. ► Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd. 3 Gebruik volgens de voorschriften De bovenfrees is bedoeld voor het frezen van hout, kunststoffen en op hout gelijkende mate rialen. Bij gebruik van de in de verkoopdocumentatie van Festool daarvoor bedoelde freesgereed schappen kan ook aluminium en gipskarton be werkt worden. Dit elektrische gereedschap mag uitsluitend door vakmannen of goed opgeleide personen worden gebruikt. De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats vindt. 4 Technische gegevens Bovenfrees OF 1400 EBQ OF 1400 EQ Opgenomen vermogen 1400 W Toerental 10000 - 22500 min

Nederlands 46Bovenfrees OF 1400 EBQ OF 1400 EQ Diepte-snelinstelling 70 mm Diepte-fijninstelling 8 mm Aansluitdraad van de aan drijfas M22x1,0 Freesdiameter max. 63 mm Gewicht conform EPTA- procedure 01:2014: 4,4 kg 5 Apparaatelementen [1-1] Schaal diepteaanslag [1-2] Schroef wijzer [1-3] Wijzer diepteaanslag [1-4] Fijninstelling freesdiepte [1-5] Handgreep/hoogteverstelling [1-6] Klem diepteaanslag [1-7] diepteaanslag [1-8] Stappenaanslag [1-9] Freestafel [1-10] Toerentalstelknop [1-11] Handgreep [1-12] Vergrendelknop aan-/uitschakelaar [1-13] Aan-/uitschakelaar [1-14] Spilstop [1-15] Moer [1-16] Toets voor het ontkoppelen van de kopieerring De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing. Afgebeelde of beschreven accessoires behoren voor een deel niet tot de leveringsomvang. 6 Ingebruikneming WAARSCHUWING Ontoelaatbare spanning of frequentie! Risico van ongevallen ► De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen. ► In Noord-Amerika mogen alleen Festool- machines met een spanningsopgave van 120 V/60 Hz worden gebruikt. VOORZICHTIG Verhitting van de plug it-aansluiting bij on volledig vergrendelde bajonetsluiting Verbrandingsgevaar ► Voor het inschakelen van het elektrisch ge reedschap controleren of de bajonetslui ting van de aansluitkabel geheel is geslo ten en vergrendeld. ► Netaansluitkabel aansluiten en losmaken - [2].

6.1 In-/uitschakelen

De schakelaar [1-13] dient als in-/uit-schake laar (drukken = AAN, loslaten = UIT). Voor continubedrijf kan de aan-/uit-schakelaar met de vergrendelknop [1-12] vastgezet wor den. Door de aan-/uit-schakelaar nogmaals in te drukken wordt de vergrendeling opgeheven. 7 Instellingen WAARSCHUWING Gevaar voor letsel, elektrische schokken ► Trek vóór alle werkzaamheden aan de ma chine altijd de stekker uit het stopcontact!

Toerentalregeling Het toerental kan met de stelknop [1-10] trap loos in het toerentalbereik (zie technische ge gevens) worden ingesteld. Daarmee kunt u de zaagsnelheid optimaal aan het desbetreffende materiaal aanpassen. Nederlands 47Materiaal Freesdiameter [mm] aanbevo len snij materiaal

kunststof 6 - 4 5 - 3 2 - 1 HW aluminium 3 - 1 2 - 1 1 HSS (HW) Gipskarton 2 - 1 1 1 HW Temperatuurbeveiliging Bij een te hoge motortemperatuur worden de stroomtoevoer en het toerental gereduceerd. Het elektrische gereedschap draait alleen nog met verminderd vermogen door om een snelle afkoeling door de motorventilatie mogelijk te maken. Na afkoeling komt het elektrisch ge reedschap weer automatisch op gang. Herstartbeveiliging De ingebouwde herstartbeveiliging voorkomt dat het elektrisch gereedschap na een span ningsonderbreking weer automatisch start wanneer de aan-/uit-schakelaar is ingedrukt. Het elektrisch gereedschap moet in dit geval eerst worden uitgeschakeld en vervolgens weer ingeschakeld. Vanwege de ingebouwde herstartbeveiliging kan het elektrische gereedschap niet via een externe schakelaarmodule in- of uitschakelen. Rem De OF 1400 EBQ bezit een elektronische rem. Na het uitschakelen wordt de spil met het ge reedschap in ca. 2 sec. elektronisch tot stil stand afgeremd.

7.2 Gereedschap wisselen

VOORZICHTIG Gevaar voor letsel door heet en scherp ge reedschap ► Geen stomp en defect inzetgereedschap gebruiken. ► Veiligheidshandschoenen dragen bij het hanteren van inzetgereedschap. Voor de gereedschapswissel het elektrische ge reedschap op de kop zetten. Gereedschap monteren ► Het freesgereedschap zo ver mogelijk, maar tenminste tot de markering op de freesschacht in de spantang steken. Als de spantang [3A-2] door de wartel moer [3A-3] niet zichtbaar is, moet het freesgereedschap [3A-1] ten minste zo ver in de spantang ingevoerd worden tot de markering niet meer over de wartel moer uitsteekt. ► Schakelaar [1-14] voor de spilstop op de rechterzijde indrukken. ► Moer [1-15] met een steeksleutel SW 24 vastdraaien. De spilstop blokkeert de motorspil telkens alleen in één draairichting. Daarom hoeft de schroefsleutel bij het openen of sluiten van de moer niet afgenomen te worden, maar kan als een ratel heen en weer be wogen worden. Gereedschap verwijderen ► Schakelaar [1-14] voor de spilstop op de linkerzijde indrukken. ► Moer [1-15] met een steeksleutel SW 24 tot aan de voelbare weerstand losdraaien. Weerstand door verder draaien van de steeksleutel overwinnen. ► Frees verwijderen.

Er zijn spantangen voor volgende schachtdia meters verkrijgbaar: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm (bestel nummers, zie Festool-catalogus of internet "www.festool.com") ► Moer [1-15] volledig afdraaien en deze sa men met de spantang verwijderen. ► Een nieuwe spantang alleen met opgesto ken en vastgeklikte moer in de spil plaat sen. ► Moer licht indraaien. Niet vastdraaien als er geen frees is ingestoken!

7.4 Freesdiepte instellen

Het instellen van de freesdiepte gebeurt in drie stappen:

1. Nulpunt instellen, zie 7.5.

2. Freesdiepte opgeven, zie 7.6.

3. Freesdiepte vastklemmen, zie 7.7

► Klem [1-6] openen, zodat de diepteaan slag [1-7] vrij kan bewegen. Nederlands 48► Bovenfrees met de freestafel [1-9] op een vlakke ondergrond zetten. Draaiknop [1-5] openen en elektrisch gereedschap zover naar onderen drukken tot de frees op de ondergrond steunt. ► Elektrisch gereedschap door sluiten van de draaiknop [1-5] in deze stand vastklemmen. ► Diepteaanslag [1-7] tegen een van de drie vaste aanslagen van de draaibare stappen aanslag [1-8] drukken. Met een schroevendraaier is elke vaste aanslag individueel in hoogte instelbaar. ► Wijzer [1-3] naar onderen schuiven zodat deze op de schaal 0 mm aanwijst. Als de nulstand niet klopt, kan deze met de schroef [1-2] op de wijzer [1-3] gecorri geerd worden.

7.6 Freesdiepte opgeven

De gewenste freesdiepte kan óf met de diepte- snelinstelling óf met de diepte-fijninstelling op gegeven worden. Diepte-snelinstelling ► Diepteaanslag [1-7] zo ver naar boven trek ken tot de wijzer [1-3] de gewenste frees diepte toont. ► Diepteaanslag met de klem [1-6] in deze stand vastklemmen. Diepte-fijninstelling ► Diepteaanslag met de klem [1-6] vastklem men. ► Gewenste freesdiepte door draaien van de stelknop [1-4] instellen. Door verdraaien van de stelknop met een markeringsstreepje verandert de frees diepte met 0,1 mm. Een volledige om draaiing resulteert in 1 mm. Het maximale verstelbereik van de stelknop bedraagt 8 mm.

7.7 Freesdiepte vastklemmen

► Draaiknop [1-5] openen en het elektrische gereedschap zo ver naar onderen drukken tot de diepteaanslag de vaste aanslag aan raakt. ► Elektrisch gereedschap door sluiten van de draaiknop [1-5] in deze stand vastklemmen.

WAARSCHUWING Gevaar voor de gezondheid door stof ► Nooit zonder afzuiging werken. ► Nationale voorschriften in acht nemen. ► Afzuigkap aan de freestafel monteren: ▷ Afzuigkap met de beide pennen [3-1] in de uitsparingen [3-2] aan de freestafel plaatsen. ▷ Afzuigkap op de freestafel zetten en de hendel [3-5] omleggen. Om de in- en uitbouw van de afzuigkap bij gemonteerde frees mogelijk te maken, kan door draaien van het segment [3-4]

uitsparing [3-3] in de afzuigopening geo pend worden. Voor een optimale afzuiging moet bij de werkzaamheden de uitsparing met het draaibare segment gesloten zijn. Op de afzuigaansluiting [3-6] kan een Festool- afzuigapparaat voorzien van een afzuigslang met een diameter van 36 mm of 27 mm (36 mm aanbevolen wegens een geringer risico van ver stopping) worden aangesloten. ATTENTIE! Als er geen antistatische afzuig slang wordt gebruikt, kan een statische opla ding ontstaan. De gebruiker kan een elektri sche schok krijgen, en de elektronica van het elektrische gereedschap kan beschadigd wor den. Spaanvanger KSF-OF Met de spaanvanger KSF-OF (gedeeltelijk ac cessoire) kan bij het kantenfrezen de effectivi teit van de afzuiging nog vergroot worden. De montage gebeurt analoog aan de kopieer ring, zie afbeelding [8]

De kap kan met een beugelzaag langs de groe ven afgesneden en daardoor verkleind worden. De spaanvanger kan dan bij binnenradii tot een minimale radius van 40 mm worden gebruikt. 8 Werken met het elektrische gereedschap Bij het werken alle aan het begin vermel de veiligheidsvoorschriften en de volgen de regels in acht nemen: – Geleid de machine alleen in ingeschakelde toestand tegen een werkstuk. – Bevestig het werkstuk altijd zo dat het tij dens de bewerking niet kan bewegen. Nederlands 49– Houd het elektrische gereedschap tijdens de werkzaamheden altijd met beide han den vast aan de handgrepen [1-5] + [1-11]. Dit is de voorwaarde voor exact werken en absoluut noodzakelijk voor het induiken. Duik langzaam en gelijkmatig in het werk stuk in. – Alleen in de tegenloop frezen (voedings richting van het elektrische gereedschap in zaagrichting van het gereedschap, afbeel ding [9]).

Hoofdzakelijk bij het graveer- en figuurfrezen en bij het bewerken van kanten met aanloop ring of geleidestop wordt de bovenfrees uit de vrije hand geleid.

8.2 Frezen met zijaanslag

Voor parallel aan de werkstukkant verlopende werkzaamheden kan de meegeleverde zijaan slag [4-9] worden gebruikt. ► De beide geleidingsstangen [4-2] met de beide draaiknoppen [4-4] aan de zijaanslag vastklemmen. ► De geleidingsstangen tot aan de gewenste maat in de groeven van de freestafel invoe ren en met de draaiknop [4-5] vastklem men. Fijninstelling ► Draaiknop [4-6] openen om met de stel knop [4-8] een fijninstelling uit te voeren. Hiertoe heeft de schaalring [4-7] een schaalindeling van 0,1 mm. Als de stelknop wordt vastgehouden, kan de schaalring apart worden verdraaid om deze op "nul" te zetten. De schaal [4-1] toont de verstelling in millimeters. ► Na de fijninstelling de draaiknop [4-6] slui ten. ► Beide geleidebekken [4-3], [5-1] zo instel len dat de afstand tot de frees ca. 5 mm be draagt. Hiertoe de schroeven [5-2] openen en na uitgevoerde instelling weer sluiten. ► Zoals in [5] afgebeeld, de afzuigkap [5-4] van achteren tot aan het vastklikken op de zijaanslag schuiven. Aan de afzuigaansluiting [5-3] kan een af zuigslang met een diameter van 27 of 36 mm worden aangesloten.

8.3 Frezen met geleidingssysteem FS

Het geleidingssysteem (accessoire) maakt het frezen van rechte groeven makkelijker. ► Geleideaanslag [6-1] met de geleidings stangen [6-8] van de zijaanslag aan de freestafel bevestigen. ► Geleiderail [6-3] met schroefklemmen [6-4] aan het werkstuk bevestigen. Erop letten dat een veiligheidsafstand X - afbeelding [6] van 5 mm tussen de voorkant van de geleiderail en de frees, resp. de groef, bestaat. ► Geleideaanslag zoals in afbeelding [6] weergegeven op de geleiderail plaatsen. Om een spelingsvrij geleiden van de frees aanslag te garanderen, met een schroeven draaier door de beide zijdelingse openingen [6-2] de twee geleidebekken instellen. ► In hoogte verstelbare steun [6-6] zo aan de schroefdraadboring van de freestafel vast schroeven dat de onderkant van de freesta fel parallel ten opzichte van het werkstu koppervlak is. Om volgens de afgetekende lijn te kunnen wer ken, tonen de markeringen op de freesta fel [6-5] en de schaal op de steun [6-6] de mid denas van de frees. Fijninstelling Met de fijninstelling (accessoires, [7-5]) kan de afstand X nauwkeurig ingesteld worden. ► Fijninstelling [7-5] tussen elektrisch ge reedschap en geleideaanslag [7-4] op de geleidestangen monteren. ► Stelknop [7-2] zoals in afbeelding [7] weer gegeven in de geleideaanslag plaatsen. ► Stelknop [7-2] in de moer van de fijninstel ling schroeven. Voor het instellen van de afstand X: ► Draaiknop [7-1] van de geleideaanslag ope nen en draaiknop [7-3] van de fijninstelling sluiten. ► Gewenste afstand X door draaien van de stelknop [7-2] instellen. ► Draaiknop [7-1] van de geleideaanslag slui ten.

Om bestaande werkstukken maatnauwkeurig te reproduceren, gebruikt men een kopieerring of een kopieerinrichting (accessoire). Kopieerring Bij de keuze van de grootte van de kopieerring erop letten dat de ingezette frees door diens opening past. De overstand Y (afbeelding [9] ) van het werk stuk ten opzichte van de sjabloon wordt als volgt berekend: Nederlands 50Y = (ø kopieerring - ø frees)/2 ► Kopieerring [8-1] aan de freestafel bevesti gen: daarvoor de beide pennen [8-2] in de uitsparingen [8-3] steken. ► Om uit te nemen: beide toetsen [1-16] ge lijktijdig naar binnen drukken. Kopieerinrichting Voor de kopieerrichting is de hoekarm WA- OF [10-2] en de kopieertastset KT-OF, bestaan de uit rolhouder [10-6] en drie kopieerrol len [10-7], nodig. ► De hoekarm met de draaiknop [10-3] in de gewenste hoogte aan de schroefdraadbo ring [10-1] vastschroeven. ► Een kopieerrol aan de rolhouder monteren en deze met de draaiknop [10-5] aan de hoekarm vastschroeven. Erop letten dat de kopieerrol en de frees dezelfde diameter hebben! ► Door te draaien aan de stelknop [10-4] kan de afstand van de tastrol ten opzichte van de freesas ingesteld worden. 9 Onderhoud en verzorging WAARSCHUWING Gevaar voor letsel, elektrische schokken ► Vóór alle onderhouds- en reinigingswerk zaamheden de stekker altijd uit het stop contact trekken! ► Alle onderhouds- en reparatiewerkzaam heden waarvoor het vereist is om de behui zing te openen, mogen alleen in een geau toriseerde onderhoudswerkplaats worden uitgevoerd. Klantenservice en reparatie alleen door fabrikant of door servicewerk plaatsen. Adres bij u in de buurt op: www.festool.nl/service Alleen originele Festool-reserveon derdelen gebruiken! Bestelnr. op: www.festool.nl/service EKAT

De machine is met zelfuitschakelbare speciale koolstofborstels uitgerust. Zijn die versleten, dan volgt een automatische stroomonderbre king en komt de machine tot stilstand. De volgende aanwijzingen in acht nemen: ► Beschadigde beveiligingsinrichtingen en onderdelen moeten op deskundige wijze in een erkende en gespecialiseerde werk plaats gerepareerd en vervangen worden, voor zover niets anders in de gebruiksaan wijzing aangegeven is. ► Zorg ervoor dat de koelluchtopeningen in de motorbehuizing altijd vrij en schoon zijn om de luchtcirculatie te waarborgen. Om de positie van de klem te veranderen [11] ► Schroef losdraaien. ► Klem verwijderen en de zeskantschroef vastdraaien. ► Klem in de gewenste positie weer opsteken en met de schroef vastzetten. 10 Accessoires Gebruik alleen originele inzetgereedschappen en accessoires van Festool. Het gebruik van in ferieur inzetgereedschap en onbekende acces soires kan tot een verhoogd letselrisico en aan zienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten afneemt en de slijtage van het elektrische gereedschap toeneemt. De bestelnummers voor accessoires en ge reedschap vindt u in de Festool-catalogus of online via www.festool.nl. 11 Milieu Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht. Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische appara ten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu vriendelijke wijze te worden afgevoerd. Informatie voor REACH: www.festool.com/ reach Nederlands 51Innehållsförteckning 1 Symboler................................................... 52 2 Säkerhetsanvisningar............................... 52 3 Avsedd användning................................... 53 4 Tekniska data
