INSTRUKCJA OBSŁUGI OF 1400 EBQPLUS FESTOOL

Deklaracja zgodności UE. Niniejszym oświadcz- amy na własną odpowiedzialność, że produkt ten speł- nia wszystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych. 2006/42/EC, 2014/30/ EU, 2011/65/EU EN 62841-1: 2015 + AC:2015, EN 62841-2-17:2017, EN 55014-1:2017, EN 55014-2:2015, EN IEC 61000-3-2:2019, EN 61000-3-3: 2013, EN IEC 63000:2018 Unterzeichnet für und im Namen von/ Signed on behalf of and in name of/ Signé pour et au nom de Festool GmbH Wertstr. 20, 73240 Wendlingen, GERMANY Wendlingen, 2021-07-22 Markus Stark Head of Product Development Ralf Brandt Head of Product Conformity

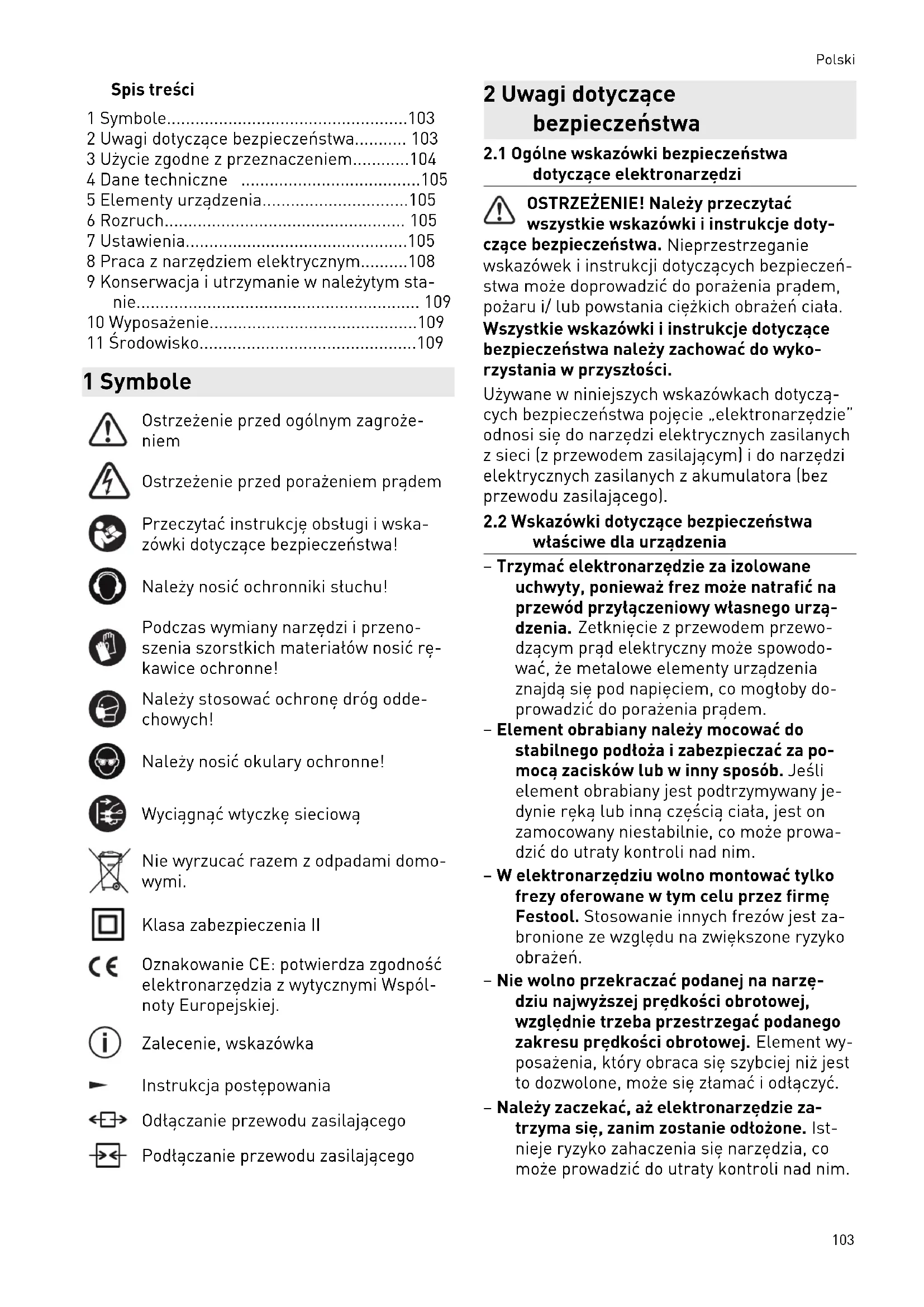

• 5 Elementy urządzenia p. 105
• 6 Rozruch p. 105
• 7 Ustawienia p. 105
• 8 Praca z narzędziem elektrycznym p. 108
• 9 Konserwacja i utrzymanie w należytym sta nie p. 109
• 10 Wyposażenie p. 109
• 11 Środowisko 1 Symbole Ostrzeżenie przed ogólnym zagroże niem Ostrzeżenie przed porażeniem prądem Przeczytać instrukcję obsługi i wska zówki dotyczące bezpieczeństwa! Należy nosić ochronniki słuchu! Podczas wymiany narzędzi i przeno szenia szorstkich materiałów nosić rę kawice ochronne! Należy stosować ochronę dróg odde chowych! Należy nosić okulary ochronne! Wyciągnąć wtyczkę sieciową Nie wyrzucać razem z odpadami domo wymi. Klasa zabezpieczenia II Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Wspól noty Europejskiej. Zalecenie, wskazówka Instrukcja postępowania Odłączanie przewodu zasilającego Podłączanie przewodu zasilającego 2 Uwagi dotyczące bezpieczeństwa p. 109

2.1 Ogólne wskazówki bezpieczeństwa

dotyczące elektronarzędzi OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje doty czące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeń stwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała. Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wyko rzystania w przyszłości. Używane w niniejszych wskazówkach dotyczą cych bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

2.2 Wskazówki dotyczące bezpieczeństwa

właściwe dla urządzenia – Trzymać elektronarzędzie za izolowane uchwyty, ponieważ frez może natrafić na przewód przyłączeniowy własnego urzą dzenia. Zetknięcie z przewodem przewo dzącym prąd elektryczny może spowodo wać, że metalowe elementy urządzenia znajdą się pod napięciem, co mogłoby do prowadzić do porażenia prądem. – Element obrabiany należy mocować do stabilnego podłoża i zabezpieczać za po mocą zacisków lub w inny sposób. Jeśli element obrabiany jest podtrzymywany je dynie ręką lub inną częścią ciała, jest on zamocowany niestabilnie, co może prowa dzić do utraty kontroli nad nim. – W elektronarzędziu wolno montować tylko frezy oferowane w tym celu przez firmę Festool. Stosowanie innych frezów jest za bronione ze względu na zwiększone ryzyko obrażeń. – Nie wolno przekraczać podanej na narzę dziu najwyższej prędkości obrotowej, względnie trzeba przestrzegać podanego zakresu prędkości obrotowej. Element wy posażenia, który obraca się szybciej niż jest to dozwolone, może się złamać i odłączyć. – Należy zaczekać, aż elektronarzędzie za trzyma się, zanim zostanie odłożone. Ist nieje ryzyko zahaczenia się narzędzia, co może prowadzić do utraty kontroli nad nim. Polski 103– W przypadku materiałów obrabianych, któ re gromadzą ładunki elektrostatyczne lub mogą prowadzić do gromadzenia ładunków elektrostatycznych, należy zastosować ca łościowy system odprowadzający ładunki składający się z antystatycznego węża ssą cego (AS) i odkurzacza mobilnego. – Mocować tylko narzędzia o takiej średnicy chwytu, do jakiej przeznaczona jest tuleja zaciskowa. – Stosowane mogą być wyłącznie narzędzia zgodne z EN 847-1. Wszystkie frezy firmy Festool spełniają te wymagania. – Należy zwracać uwagę na zamocowanie frezu i jego prawidłową pracę. – Tuleja zaciskowa i nakrętka mocująca nie mogą wykazywać żadnych uszkodzeń. – Nie wolno stosować popękanych frezów ani takich, które zmieniły swój kształt.

Należy stosować odpowiednie środki ochrony indywidualnej: ochronniki słuchu, okulary ochronne, maskę przeciwpyłową w trakcie prac, podczas których powstaje du ża ilość pyłu, rękawice ochronne podczas obróbki szorstkich materiałów i podczas przezbrajania narzędzia.

2.3 Obróbka aluminium

Ze względów bezpieczeństwa przy obróbce alu minium należy stosować następujące środki za bezpieczające: – Zainstalować prądowy wyłącznik ochronny (FI, PRCD). – Podłączyć elektronarzędzie do odpowied niego odkurzacza z antystatycznym wężem ssącym. – Regularnie czyścić elektronarzędzie ze zło gów pyłu w obudowie silnika. – Należy nosić okulary ochronne!

Wartości obliczone zgodnie z EN 62841 wynoszą zazwyczaj: Poziom ciśnienia akustyczne

95 dB(A) Poziom mocy akustycznej L

=106 dB(A) Tolerancja błędu K = 3 dB OSTROŻNIE Parametry emisji Uszkodzenie słuchu ► Używać ochronników słuchu. Wartość emisji wibracji a

(suma wektorowa w trzech kierunkach) oraz tolerancja błędu K us talone wg EN 62841:

Podane wartości emisji (wibracje, szmery) – służą do porównania narzędzi, – nadają się do tymczasowej oceny obciąże nia wibracjami i hałasem podczas użytko wania, – odnoszą się do głównych zastosowań elek tronarzędzia. OSTROŻNIE Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane go elementu. ► Rzeczywiste wartości należy określić dla całego cyklu pracy urządzenia. ► W zależności od rzeczywistego obciążenia hałasem należy określić odpowiednie środ ki bezpieczeństwa, w celu ochrony użyt kownika. 3 Użycie zgodne z przeznaczeniem Frezarka górnowrzecionowa przeznaczona jest do frezowania drewna, tworzyw sztucznych i materiałów drewnopodobnych. Przy użyciu narzędzi do frezowania przewidzia nych do tego celu w dokumentacji handlowej firmy Festool można obrabiać również alumi nium i płyty gipsowo-kartonowe. Elektronarzędzie może być użytkowane wyłącz nie przez profesjonalistów lub osoby przeszko lone. W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność pono si użytkownik. Polski 1044 Dane techniczne Frezarka górnowrzeciono

OF 1400 EBQ OF 1400 EQ Pobór mocy 1400 W Prędkość obrotowa 10000 - 22500 min

Prędkość obrotowa maks. (bieg jałowy) 23000 min

Szybka regulacja głębokoś

70 mm Precyzyjna regulacja głę bokości 8 mm Gwint wału napędowego M22x1,0 Średnica frezu maks. 63 mm Ciężar zgodnie z procedurą EPTA 01:2014: 4,4 kg 5 Elementy urządzenia [1-1] Skala ogranicznika głębokości [1-2] Śruba wskazówki [1-3] Wskazówka ogranicznika głębokości [1-4] Regulacja precyzyjna głębokości fre zowania [1-5] Uchwyt/ regulacja wysokości [1-6] Dźwignia zaciskowa ogranicznika głę bokości [1-7] Ogranicznik głębokości [1-8] Ogranicznik stopniowy [1-9] Stół frezarski [1-10] Regulator obrotów [1-11] Uchwyt [1-12] Przycisk blokujący Włącznik/Wyłącz nik [1-13] Włącznik/Wyłącznik [1-14] Blokada wrzeciona [1-15] Nakrętka [1-16] Przycisk zwalniania pierścienia ko piującego Podane rysunki znajdują się w załączniku in strukcji obsługi. Niektóre z przedstawionych lub opisanych ak cesoriów nie wchodzą w zakres dostawy. 6 Rozruch OSTRZEŻENIE Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku ► Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tab liczce identyfikacyjnej. ► W Ameryce Północnej wolno stosować wy łącznie urządzenia Festool o parametrach napięcia 120 V/ 60 Hz. OSTROŻNIE Wtyczka plug-it ulega rozgrzaniu, gdy zamek bagnetowy nie jest całkowicie zamknięty Niebezpieczeństwo spalenia ► Przed uruchomieniem elektronarzędzia sprawdzić, czy zamek bagnetowy na prze wodzie zasilania jest całkowicie zamknięty i zablokowany. ► Podłączanie i odłączanie zasilania sieciowe go - [2]

6.1 Włączanie/wyłączanie

Włącznik [1-13] służy jako włącznik / wyłącznik (naciśnięcie = włączenie, zwolnienie przycisku = wyłączenie). W przypadku pracy ciągłej włącznik/wyłącznik można zablokować za pomocą przycisku bloku jącego [1-12]. Ponowne naciśnięcie włącznika/ wyłącznika zwalnia blokadę. 7 Ustawienia OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prą dem ► Przed przystąpieniem do wykonywania ja kichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasila jącego!

7.1 Elektronika [Układ elektroniczny]

Regulacja prędkości obrotowej Prędkość obrotową można ustawić za pomocą pokrętła nastawczego [1-10] bezstopniowo w zakresie regulacji prędkości obrotowej (patrz dane techniczne). Dzięki temu można optymalnie dopasować prędkość cięcia do danego materiału. Polski 105Materiał Średnica frezu [mm] zalecany materiał

Stopień pokrętła nasta wczego Drewno twarde

6 - 4 5 - 3 3 - 1 HW

(HSS) Drewno miękkie

6 - 5 6 - 3 4 - 1 HSS

(HW) Płyty wióro we, powle kane

Zabezpieczenie przed nadmiernym wzrostem temperatury Jeśli temperatura silnika jest zbyt wysoka, do pływ prądu i prędkość obrotowa zostają zmniej szone. Narzędzie pracuje w dalszym ciągu z mniejszą mocą, co ma na celu umożliwienie szybkiego chłodzenia poprzez wentylację silni ka. Po schłodzeniu elektronarzędzie uruchomi się samoczynnie. Ochrona przed ponownym uruchomieniem Wbudowane zabezpieczenie przed ponownym uruchomieniem zapobiega ponownemu samo czynnemu uruchomieniu elektronarzędzia przy wciśniętym wyłączniku. W tym przypadku elek tronarzędzie musi zostać wyłączone i następnie ponownie włączone. Ze względu na wbudowaną ochronę przed po nownym uruchomieniem elektronarzędzia nie można włączać i wyłączać za pomocą zewnętrz nego modułu przełączającego. Hamulec OF 1400 EBQ posiada hamulec elektroniczny. Po wyłączeniu wrzeciono z narzędziem zostaje elektronicznie zatrzymane w ciągu ok. 2 se kund.

7.2 Wymiana narzędzia

OSTROŻNIE Niebezpieczeństwo zranienia związane z go rącymi i ostrymi narzędziami ► Nie stosować stępionych ani uszkodzonych narzędzi. ► Przy obsłudze narzędzie stosować rękawi ce ochronne. W celu wymiany narzędzia roboczego należy od wrócić elektronarzędzie. Zakładanie narzędzia ► Wsunąć frez w otwartą tuleję zaciskową tak daleko jak to jest możliwe, a co najmniej do oznaczenia na chwycie frezu. Jeśli tuleja zaciskowa [3A-2] nie jest wi doczna z powodu nakrętki mocują cej [3A-3] frez [3A-1] musi być wsunięty w tuleję zaciskową przynajmniej na tyle dale ko, aby oznaczenie nie było widoczne ponad nakrętką mocującą. ► Nacisnąć przełącznik [1-14] blokady wrze ciona po prawej stronie. ► Dokręcić nakrętkę [1-15] kluczem widełko wym SW 24. Blokada wrzeciona blokuje wrzeciono sil nika w jednym kierunku obrotów. Dzięki temu klucza nie trzeba odkładać podczas odkręcania i dokręcania nakrętki, lecz można go przesuwać na boki jak grzechot kę. Wyjmowanie narzędzia roboczego ► Nacisnąć przełącznik [1-14] blokady wrze ciona po lewej stronie. ► Odkręcić nakrętkę [1-15] kluczem widełko wym SW 24 do wyczuwalnego oporu. Poko nać opór poprzez dalsze obracanie klucza widełkowego. ► Zdjąć frez.

7.3 Wymiana tulei zaciskowej

Dostępne są tuleje zaciskowe dla następujących średnic chwytu: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm (Numery zamówieniowe podano w katalogu firmy Festool lub w Internecie „www.festool.com“) ► Całkowicie odkręcić nakrętkę [1-15] i usu nąć ją wraz z tuleją zaciskową. ► Nową tuleję zaciskową mocować we wrze cionie tylko z nałożoną i wzębioną nakrętką. ► Lekko wkręcić nakrętkę. Nie dokręcać, jeśli frez nie jest włożony! Polski 1067.4 Ustawianie głębokości frezowania Ustawianie głębokości frezowania wykonuje się w trzech krokach:

1. Ustawianie punktu zerowego patrz 7.5

2. Ustawianie głębokości frezowania patrz 7.6.

3. Blokowanie głębokości frezowania

7.5 Ustawianie punktu zerowego

► Otworzyć dźwignię zaciskową [1-6], tak aby ogranicznik głębokości [1-7] swobodnie się poruszał. ► Frezarkę górnowrzecionową wraz ze stołem frezarskim [1-9] ustawić na równym podło żu. Odkręcić pokrętło [1-5] i docisnąć elek tronarzędzie do dołu aż do momentu, gdy frez będzie przylegał do podłoża. ► Ustalić elektronarzędzie w tej pozycji po przez dokręcenie pokrętła [1-5]. ► Docisnąć ogranicznik głębokości [1-7]

trzech stałych ograniczników obracanego ogranicznika [1-8]

Wysokość każdego stałego ogranicznika można ustawić indywidualnie za pomocą wkrętaka. ► Przesunąć wskazówkę [1-3] do dołu, tak aby wskazywała 0 mm na skali. Jeśli położenie zerowe się nie zgadza, można je skorygować śrubą [1-2] na wskazówce [1-3].

7.6 Wprowadzenie głębokości frezowania

Wymaganą głębokość frezowania można usta wić za pomocą szybkiego ustawiania głębokości lub za pomocą regulacji precyzyjnej głębokości. Szybkie ustawianie głębokości ► Pociągnąć ogranicznik głębokości [1-7] do góry na tyle, aby wskaźnik [1-3] pokazywał wymaganą głębokość frezowania. ► Zacisnąć ogranicznik głębokości dźwignią zaciskową [1-6] w tej pozycji. Regulacja precyzyjna głębokości ► Zacisnąć ogranicznik głębokości dźwignią zaciskową [1-6]. ► Ustawić wymaganą głębokość frezowania poprzez obrót pokrętła nastawczego [1-4]. Przekręcenie pokrętła nastawczego, o jed ną kreskę znacznikową zmienia głębokość frezowania o 0,1 mm. Jeden pełny obrót daje 1 mm. Maksymalny zakres regulacji pokrętła nastawczego wynosi 8 mm.

7.7 Ustalenie głębokości frezowania

zaciskiem ► Odkręcić pokrętło [1-5] i docisnąć elektro narzędzie w dół, aż ogranicznik głębokości dotknie stałego ogranicznika. ► Ustalić elektronarzędzie w tej pozycji przez zakręcenie pokrętła [1-5].

OSTRZEŻENIE Zagrożenie zdrowia spowodowane pyłami ► Nigdy nie pracować bez odsysania pyłu. ► Przestrzegać przepisów obowiązujących w danym kraju. ► Zamontować osłonę ssącą na stole frezar skim: ▷ Umieścić osłonę ssącą z dwoma czopa mi [3-1] w rowkach stołu frezarskie

[3-2]. ▷ Umieścić osłonę ssącą na stole frezar skim i przełożyć dźwignię [3-5]

Aby umożliwić montaż i demontaż osłony ssącej przy zamontowanym frezie, obraca jąc segment [3-4] można otworzyć otwór ssący [3-3]. W celu optymalnego odsysania należy pod czas pracy zamknąć otwór segmentem ob rotowym. Do króćca ssącego [3-6] można podłączyć od kurzacz mobilny Festool o średnicy węża odsy sającego rzędu 36 mm lub 27 mm (36 mm to rozmiar zalecany ze względu na niebezpieczeń stwo zapchania). OSTROŻNIE! Przy użyciu antystatycznego węża ssącego może dojść do naładowania statyczne go. Użytkownik może zostać porażony prądem elektrycznym, a elektronika elektronarzędzia może zostać uszkodzona. Łapacz wiórów KSF-OF Za pomocą łapacza wiórów KSF-OF (częściowo wyposażenie dodatkowe) można zwiększyć sku teczność odsysania frezarki do krawędzi. Montaż odbywa się analogicznie jak w przypad ku pierścienia kopiującego, patrz ilustracja [8]. Osłonę można odciąć wzdłuż rowków piłką do metalu i w ten sposób zmniejszyć. Łapacz wió rów może być stosowany przy promieniach wewnętrznych do minimalnego promienia 40 mm. Polski 1078 Praca z narzędziem elektrycznym Podczas pracy należy przestrzegać wszystkich opisanych na początku wska zówek bezpieczeństwa oraz następujących za sad: – Elektronarzędzie należy przesuwać w kie runku obrabianego elementu wyłącznie po włączeniu. – Zamocować element obrabiany w taki spo sób, aby nie mógł poruszyć się w czasie ob róbki. – Podczas pracy trzymać elektronarzędzie zawsze obiema rękami za uchwyty [1-5] + [1-11]. Jest to niezbędny warunek precyzyj nej pracy i wykonywania cięć wgłębnych. Narzędzie zagłębiać w elemencie obrabia nym powoli i równomiernie. – Frezować tylko przeciwbieżnie (kierunek przesuwu elektronarzędzia w kierunku cię cia narzędzia, rysunek [9]

8.1 Frezowanie swobodne

Frezarkę górnowrzecioną stosuje się do frezo wania swobodnego głównie przy frezowaniu na pisów i obrazów oraz przy obróbce krawędzi z pierścieniem oporowym lub czopem prowadzą cym.

8.2 Frezowanie z prowadnicą boczną

Podczas pracy równolegle do krawędzi elemen tu obrabianego można zastosować dołączoną prowadnicę boczną [4-9]. ► Zamocować oba drążki prowadzące [4-2] za pomocą dwóch pokręteł [4-4] do prowadni cy bocznej. ► Włożyć drążki prowadzące w rowki stołu frezarskiego do żądanego rozmiaru i zamo cować pokrętłem [4-5]

Regulacja precyzyjna ► Odkręcić pokrętło [4-6], aby dokonać precy zyjnego ustawienia pokrętłem nasta wczym [4-8]. W tym celu pierścień skali [4-7] posiada po działkę 0,1 mm. Jeżeli przytrzyma się po krętło nastawcze, pierścień skali można ob rócić oddzielnie, aby ustawić go na zero. Skala [4-1] jest wyrażona w milimetrach. ► Po zakończeniu regulacji precyzyjnej dokrę cić pokrętło [4-6]

► Obie szczęki prowadzące [4-3], [5-1] usta wić tak, żeby odstęp do frezu wynosił ok. 5 mm. W tym celu odkręcić śruby [5-2] a po zakończeniu regulacji ponownie dokręcić. ► Jak pokazano na ilustracji [5], osłonę ssą cą [5-4] nasunąć od tyłu aż do zatrzaśnięcia na prowadnicę boczną. Do króćca ssącego [5-3] można podłączyć wąż ssący o średnicy 27 mm lub 36 mm.

8.3 Frezowanie z systemem prowadzącym

System prowadzący (wyposażenie) ułatwia fre zowanie prostych rowków. ► Przymocować adapter prowadnicy [6-1] z drążkami prowadzącymi [6-8] prowadnicy bocznej do stołu frezarskiego. ► Przymocować szynę prowadzącą [6-3] ścis kami śrubowymi [6-4] do elementu obra bianego. Należy zwracać uwagę na to, aby zachowany był odstęp bezpieczeństwa X - rysunek [6] rzędu 5 mm pomiędzy przednią krawędzią szyny prowadzącej oraz frezem lub wpus tem. ► Nałożyć adapter prowadnicy na szynę pro wadzącą w sposób pokazany na rysunku [6]

Aby zapewnić bezluzowe prowadzenie ogra nicznika frezu, ustawić za pomocą wkrętaka przez oba boczne otwory [6-2] dwie szczęki prowadzące. ► Przykręcić regulowane wysokościowo pod parcie [6-6] w otworze gwintowanym stołu frezarskiego w taki sposób, aby dolna stro na stołu frezarskiego była ustawiona rów nolegle do powierzchni elementu obrabia nego. Aby można było pracować na „rysę”, znaczniki na stole frezarskim [6-5] i skala na podpar ciu [6-6] wskazują oś środkową frezu. Regulacja precyzyjna Za pomocą regulacji precyzyjnej (wyposaże nie, [7-5]) można dokładnie ustawić odległość

► Zamontować regulację precyzyjną [7-5] między elektronarzędziem a prowadni cą [7-4] na drążkach prowadzących. ► Ustawić pokrętło nastawcze [7-2] jak na ilu stracji [7] i założyć prowadnicę. ► Wkręcić pokrętło nastawcze [7-2] do na krętki regulacji precyzyjnej. Ustawianie odstępu X: ► Odkręcić pokrętło [7-1] prowadnicy precy zyjnej i dokręcić je [7-3]. ► Ustawić żądany odstęp X poprzez obracanie pokrętła nastawczego [7-2]. Polski 108► Dokręcić pokrętło [7-1] adaptera prowadni cy.

8.4 Frezowanie kopiowe

W celu dokładnego odtworzenia istniejących elementów obrabianych stosowany jest pierś cień kopiujący lub urządzenie kopiujące (wypo sażenie). Pierścień kopiujący Wybierając rozmiar pierścienia kopiującego na leży upewnić się, że włożony frez przechodzi przez jego otwór. Występ Y (ilustracja [9] ) elementu obrabianego poza szablon oblicza się w następujący sposób: Y = (ø pierścienia kopiującego - ø frezu)/2 ► Zamocować pierścień kopiujący [8-1] na stole frezarskim: w tym celu włożyć oba czopy [8-2] w otwory [8-3]

► Zdejmowanie: oba przyciski [1-16] wcisnąć równocześnie do środka. Urządzenie do kopiowania Do urządzenia do kopiowania potrzebne jest ra mię kątowe WA-OF [10-2] i zestaw do kopiowa nia KT-OF, składający się z uchwytu rolek [10-6] i trzech rolek kopiujących [10-7]. ► Przykręcić ramię kątowe pokrętłem [10-3] na wymaganej wysokości do otworu gwinto wanego [10-1]

► Zamontować rolkę kopiującą w uchwycie ro lek i przykręcić go pokrętłem [10-5] do ra mienia kątowego. Należy zwrócić uwagę na to, aby rolka kopiująca i frez miały taką sa mą średnicę! ► Poprzez obrót pokrętła nastawczego [10-4] można ustawić odległość rolki wodzącej do osi frezu. 9 Konserwacja i utrzymanie w należytym stanie OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenia prą dem ► Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego! ► Wszelkie prace konserwacyjne i napra wcze, które wymagają otwarcia obudowy, mogą być wykonywane wyłącznie przez au toryzowany warsztat serwisowy. Serwis i naprawa wyłącznie u pro ducenta i w certyfikowanych warsz tatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis Stosować wyłącznie oryginalne częś ci zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis EKAT

Urządzenie wyposażone jest w samowyłączają ce specjalne szczotki węglowe. Jeśli są one zu żyte, następuje automatyczne przerwanie zasi lania i urządzenie zatrzymuje się. Przestrzegać następujących wskazówek: ► Uszkodzone urządzenia zabezpieczające i części muszą zostać naprawione lub wymie nione przez autoryzowany warsztat specja listyczny, o ile w instrukcji obsługi nie są podane inne zalecenia. ► Dla zapewnienia cyrkulacji powietrza, otwo ry wlotowe powietrza chłodzącego w obudo wie muszą być zawsze odsłonięte i czyste. Aby zmienić położenie dźwigni zaciskowej [11] ► odkręcić śrubę. ► Zdjąć dźwignię zaciskową i dokręcić śrubę imbusową. ► Ponownie założyć dźwignię zaciskową w żą danym położeniu i ustalić śrubą. 10 Wyposażenie Stosować wyłącznie oryginalne narzędzia ro bocze i wyposażenie firmy Festool. Stosowanie narzędzi roboczych o obniżonej jakości oraz wy posażenia innych firm może prowadzić do zwiększonego ryzyka urazów i znacznego nie wyważenia, co może pogarszać jakość wyników pracy i zwiększać zużycie elektronarzędzia. Numery katalogowe wyposażenia i narzędzi znajdują się w katalogu Festool lub w internecie www.festool.pl. 11 Środowisko Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposaże nie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych. Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa kra jowego, zużyte elektronarzędzia podlegają se gregacji i recyklingowi w sposób przyjazny śro dowisku. Polski 109Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach Polski
