KÄYTTÖOHJE OF 1400 EBQPLUS FESTOOL

EU-vaatimustenmukaisuusvakuutus. Vakuutam- me yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimuk- set ja se on seuraavien standardien tai standardiasia- kirjojen mukainen:

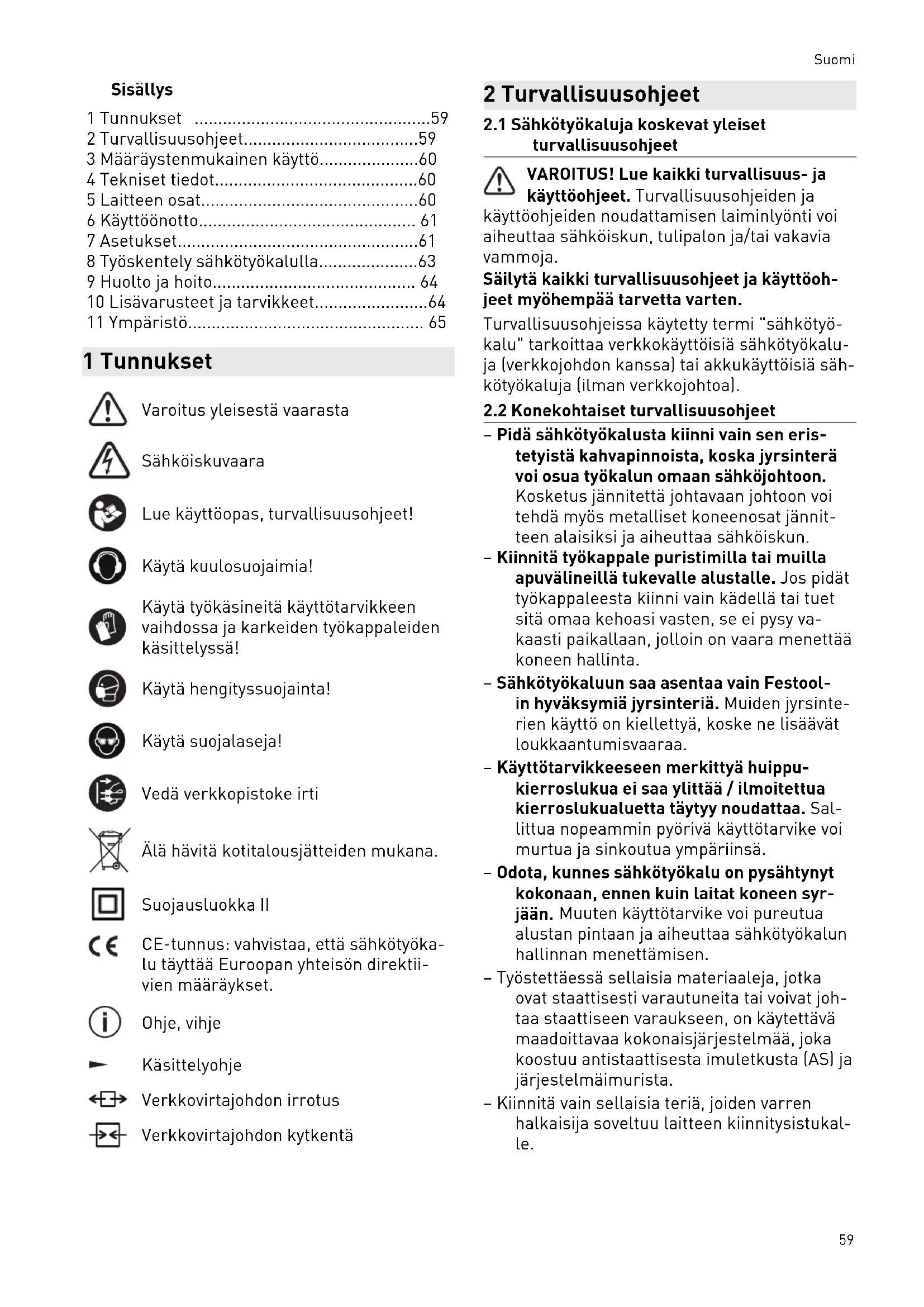

• 2 Turvallisuusohjeet p. 59
• 3 Määräystenmukainen käyttö p. 60
• 4 Tekniset tiedot p. 60
• 5 Laitteen osat p. 60
• 6 Käyttöönotto p. 61
• 7 Asetukset p. 61
• 8 Työskentely sähkötyökalulla p. 63
• 9 Huolto ja hoito p. 64
• 10 Lisävarusteet ja tarvikkeet p. 64
• 11 Ympäristö 1 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöopas, turvallisuusohjeet! Käytä kuulosuojaimia! Käytä työkäsineitä käyttötarvikkeen vaihdossa ja karkeiden työkappaleiden käsittelyssä! Käytä hengityssuojainta! Käytä suojalaseja! Vedä verkkopistoke irti Älä hävitä kotitalousjätteiden mukana. Suojausluokka II CE-tunnus: vahvistaa, että sähkötyöka lu täyttää Euroopan yhteisön direktii vien määräykset. Ohje, vihje Käsittelyohje Verkkovirtajohdon irrotus Verkkovirtajohdon kytkentä 2 Turvallisuusohjeet p. 65

2.1 Sähkötyökaluja koskevat yleiset

turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi "sähkötyö kalu" tarkoittaa verkkokäyttöisiä sähkötyökalu ja (verkkojohdon kanssa) tai akkukäyttöisiä säh kötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet

– Pidä sähkötyökalusta kiinni vain sen eris tetyistä kahvapinnoista, koska jyrsinterä voi osua työkalun omaan sähköjohtoon. Kosketus jännitettä johtavaan johtoon voi tehdä myös metalliset koneenosat jännit teen alaisiksi ja aiheuttaa sähköiskun. – Kiinnitä työkappale puristimilla tai muilla apuvälineillä tukevalle alustalle. Jos pidät työkappaleesta kiinni vain kädellä tai tuet sitä omaa kehoasi vasten, se ei pysy va kaasti paikallaan, jolloin on vaara menettää koneen hallinta. – Sähkötyökaluun saa asentaa vain Festool in hyväksymiä jyrsinteriä. Muiden jyrsinte rien käyttö on kiellettyä, koske ne lisäävät loukkaantumisvaaraa. – Käyttötarvikkeeseen merkittyä huippu kierroslukua ei saa ylittää / ilmoitettua kierroslukualuetta täytyy noudattaa. Sal littua nopeammin pyörivä käyttötarvike voi murtua ja sinkoutua ympäriinsä. – Odota, kunnes sähkötyökalu on pysähtynyt kokonaan, ennen kuin laitat koneen syr jään. Muuten käyttötarvike voi pureutua alustan pintaan ja aiheuttaa sähkötyökalun hallinnan menettämisen. – Työstettäessä sellaisia materiaaleja, jotka ovat staattisesti varautuneita tai voivat joh taa staattiseen varaukseen, on käytettävä maadoittavaa kokonaisjärjestelmää, joka koostuu antistaattisesta imuletkusta (AS) ja järjestelmäimurista. – Kiinnitä vain sellaisia teriä, joiden varren halkaisija soveltuu laitteen kiinnitysistukal le. Suomi 59– Vain sellaisia teriä saa käyttää, jotka vas taavat normia EN 847-1. Kaikki Festoolin jyrsinterät täyttävät nämä vaatimukset. – Varmista jyrsinterän kunnollinen kiinnitys ja moitteeton pyörintä. – Kiinnitysistukassa ja liitinmutterista ei saa olla vaurioita. – Murtuneita tai vääntyneitä jyrsinteriä ei saa käyttää.

Käytä soveltuvia henkilönsuojavarusteita: Kuulosuojaimia, suojalaseja, hengityssuo jainta pölyä aiheuttavissa töissä, suojakäsi neitä karkeita materiaaleja käsiteltäessä ja terän vaihdossa.

2.3 Alumiinin työstö

Alumiinia työstettäessä on noudatettava turval lisuussyistä seuraavia toimenpiteitä: – Kytke eteen vikavirta- (FI-, PRCD-) suoja kytkin. – Kytke sähkötyökalu soveltuvaan antistaatti sella imuletkulla varustettuun imuriin. – Puhdista sähkötyökalun moottorikoteloon kertynyt pöly säännöllisin väliajoin. – Käytä suojalaseja!

EN 62841 mukaan määritetyt arvot ovat tyypilli sesti: Äänenpainetaso L

= 106 dB(A) Epävarmuus K = 3 dB HUOMIO Työskenneltäessä syntyy melua Kuulovaurioiden vaara ► Käytä kuulosuojaimia. Tärinäarvo a

(kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet tynä EN 62841:

Ilmoitetut päästöarvot (tärinä, melu) – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä synty vän tärinä- ja melukuormituksen alusta vaan arviointiin, – edustavat sähkötyökalun pääasiallisia käyt tösovelluksia. HUOMIO Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta. ► Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa. ► Todellisesta kuormituksesta riippuen täy tyy määrittää asiaankuuluvat varotoimenpi teet käyttöturvallisuuden takaamiseksi. 3 Määräystenmukainen käyttö Yläjyrsin on tarkoitettu jyrsimiseen puuhun, muoviin ja puunkaltaisiin materiaaleihin. Käyttämällä Festoolin esitteissä kyseiseen työ hön suositeltuja jyrsinteriä on mahdollista teh dä myös alumiiniin ja kipsilevyn jyrsintätöitä. Tämä sähkötyökalu on tarkoitettu vain ammat tityöntekijöiden tai koneen käyttöopastuksen saaneiden henkilöiden käyttöön. Laitteen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista. 4 Tekniset tiedot Yläjyrsin OF 1400 EBQ OF 1400 EQ Ottoteho 1400 W Kierrosluku 10000 - 22500 min

Maksimikierrosluku (kuor mittamatta) 23000 min

Syvyyden pikasäätö 70 mm Syvyyden hienosäätö 8 mm Käyttöakselin liitoskierre M22x1,0 Jyrsinterän halkaisija maks. 63 mm Paino EPTA-Procedure 01:2014 -ohjeen mukaan: 4,4 kg 5 Laitteen osat [1-1] Syvyysvasteen asteikko [1-2] Osoittimen ruuvi [1-3] Syvyysvasteen osoitin [1-4] Jyrsintäsyvyyden hienosäädin Suomi 60[1-5] Kahva/korkeudensäädin [1-6] Syvyysvasteen lukkovipu [1-7] Syvyysvaste [1-8] Porrasvaste [1-9] Jyrsintäpöytä [1-10] Kierrosluvun säätöpyörä [1-11] Kahva [1-12] Käynnistyskytkimen lukitusnappi [1-13] Käynnistyskytkin [1-14] Karalukko [1-15] Mutteri [1-16] Kopiointirenkaan avauspainike Mainitut kuvat ovat käyttöoppaan alussa. Kuvassa esitetyt tai tekstissä kuvaillut lisäva rusteet eivät osittain sisälly toimitukseen. 6 Käyttöönotto VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara ► Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tieto ja. ► Pohjois-Amerikassa saa käyttää vain sel laisia Festool-koneita, joiden jännite on 120 V / 60 Hz. HUOMIO Plug it -liitäntä voi kuumeta, jos bajonetti kiinnitystä ei ole lukittu kunnolla kiinni Palovammavaara ► Varmista ennen sähkötyökalun käynnistä mistä, että verkkovirtajohdon bajonettikiin nitys on liitetty ja lukittu kunnolla kiinni. ► Verkkovirtajohdon kytkentä ja irrotus - [2]

6.1 Päälle-/poiskytkentä

Käyttökytkin [1-13] toimii käynnistys-/sammu tuskytkimenä (paina = PÄÄLLE, vapauta = POIS PÄÄLTÄ). Jatkuvaa käyttöä varten käyttökytkimen voi lu kita lukitusnapilla [1-12]. Painamalla uudelleen käyttökytkintä lukitus aukeaa. 7 Asetukset VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta, en nen kuin alat tehdä koneeseen kohdistuvia töitä!

Kierrosluvun säätö Kierroslukua voi säätää portaattomasti säätö pyörällä [1-10] kierroslukualueen puitteissa (katso Tekniset tiedot). Siten voit säätää optimaalisen työstönopeuden kullekin materiaalille. Materi aali Jyrsinterän halkaisija [mm] Suositeltu terämate riaali

10 - 25 25 - 40 40 - 60

Säätöpyörän porras Kova puu 6 - 4 5 - 3 3 - 1 HW (HSS) Pehmeä puu

6 - 5 6 - 3 4 - 1 HSS (HW)

Lastule vyt, pin noitettuja

Lämpösulake Jos moottori kuumenee liikaa, virransyöttöä ja kierroslukua alennetaan. Sähkötyökalu käy edelleen matalammalla teholla, jotta moottorin tuuletin jäähdyttää koneen nopeasti. Kun moot tori on jäähtynyt, sähkötyökalun kierrosnopeus nousee jälleen automaattisesti. Uudelleenkäynnistyssuoja Kun käyttökytkin on painettuna, integroitu uu delleenkäynnistyssuoja estää sähkötyökalua käynnistymästä automaattisesti uudelleen jän nitekatkoksen jälkeen. Sähkötyökalu täytyy täs sä tapauksessa kytkeä ensin pois päältä ja sen jälkeen uudelleen päälle. Sisäänrakennetun uudelleenkäynnistymisen eston takia sähkötyökalua ei voi käynnistää tai sammuttaa ulkoisen kytkentämoduulin kautta. Jarru OF 1400 EBQ on varustettu elektronisella jar rulla. Toiminnan katkaisun jälkeen elektroninen Suomi 61jarru pysäyttää karan ja terän n. 2 sekunnin si sällä.

7.2 Terän vaihtaminen

HUOMIO Kuuman ja terävän käyttötarvikkeen aiheut tama loukkaantumisvaara ► Älä käytä tylsiä tai viallisia käyttötarvikkei ta. ► Käytä työkäsineitä, kun käsittelet käyttö tarviketta. Käännä teränvaihtoa varten sähkötyökalu ylö salaisin. Terän kiinnittäminen ► Työnnä jyrsinterä mahdollisimman pitkälle, vähintään kuitenkin jyrsinterän varressa olevaan merkkiin asti, avatun kiinnity sistukan sisään. Jos kiinnitysistukkaa [3A-2] ei voi nähdä liitinmutterin [3A-3] takia, jyrsinte

[3A-1] tulee ohjata vähintään niin pit källe kiinnitysistukan sisään, kunnes merkki ei enää näy liitinmutterin alta. ► Paina karalukon kytkintä [1-14], joka on oi kealla puolella. ► Kiristä mutteri [1-15] kiintoavaimella (ko ko 24). Karalukko lukitsee moottorin karan aina vain yhteen pyörimissuuntaan. Siksi ruu viavainta ei tarvitse irrottaa välillä mutte ria avattaessa tai suljettaessa, vaan sitä voi kääntää edestakaisin räikän tavoin. Terän poistaminen ► Paina karalukon kytkintä [1-14], joka on va semmalla puolella. ► Löysää mutteria [1-15] kiintoavaimella (ko ko 24) tuntuvaan vastukseen asti. Ylitä vas tus kääntämällä kiintoavainta edelleen. ► Ota jyrsinterä pois.

7.3 Kiinnitysistukan vaihtaminen

Työkaluun on saatavilla seuraaville varsihalkai sijoille tarkoitettuja kiinnitysistukoita: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm (tuotenumerot saat Festool-tuoteop paasta tai Internetistä "www.festool.com") ► Avaa mutteri [1-15] kokonaan ja ota se pois yhdessä kiinnitysistukan kanssa. ► Asenna karaan uusi kiinnitysistukka vain paikalleen asetetun ja lukitun mutterin kanssa. ► Kierrä mutteria hieman kiinni. Älä kiristä, jos jyrsinterää ei ole työnnetty paikalleen!

7.4 Jyrsintäsyvyyden säätäminen

Jyrsintäsyvyys säädetään kolmivaiheisesti:

1. Säädä nollapiste, katso 7.5.

2. Säädä jyrsintäsyvyys, katso 7.6.

3. Lukitse jyrsintäsyvyys, katso 7.7.

7.5 Nollapisteen säätäminen

► Avaa lukkovipu [1-6] niin, että syvyysvastet ta [1-7] voi liikuttaa esteettömästi. ► Aseta yläjyrsin jyrsintäpöydän [1-9] kanssa tasaiselle alustalle. Avaa kiertonuppi [1-5] ja paina sähkötyökalua alaspäin, kunnes jyrsinterä koskettaa alustaa. ► Lukitse sähkötyökalu tähän asentoon sulke malla kiertonuppi [1-5]

► Paina syvyysvaste [1-7] yhteen käännettä vän porrasvasteen [1-8] kolmesta kiinteäs tä vasteesta. Ruuvitaltan avulla voit säätää yksilöllisesti jo kaisen kiinteän vasteen korkeuden. ► Siirrä osoitinta [1-3] alaspäin niin, että se menee asteikon lukeman 0 mm kohdalle. Jos nolla-asento ei täsmää, sitä voi korjata osoittimen [1-3] ruuvilla [1-2].

7.6 Jyrsintäsyvyyden asettaminen

Haluttu jyrsintäsyvyys voidaan asettaa joko sy vyyden pikasäädöllä tai syvyyden hienosäädöllä. Syvyyden pikasäätö ► Vedä syvyysvastetta [1-7] ylöspäin, kunnes osoitin [1-3] näyttää haluttua jyrsintäsyvyyt tä. ► Lukitse syvyysvaste lukkovivulla [1-6] tähän asentoon. Syvyyden hienosäätö ► Lukitse syvyysvaste lukkovivulla [1-6]. ► Säädä haluamasi jyrsintäsyvyys kiertämällä säätöpyörää [1-4]. Säätöpyörän kiertäminen yhden merkkivii van verran muuttaa jyrsintäsyvyyttä 0,1 mm:n verran. Täysi kierros muuttaa syvyyttä 1 mm. Säätöpyörän enimmäissää töalue on 8 mm.

7.7 Jyrsintäsyvyyden lukitseminen

► Avaa kiertonuppi [1-5] ja paina sähkötyöka lua alaspäin, kunnes syvyysvaste koskettaa kiinteää vastetta. ► Lukitse sähkötyökalu tähän asentoon kiris tämällä kiertonuppi [1-5]

VAROITUS Pöly aiheuttaa vaaraa terveydelle ► Älä missään tapauksessa työskentele il man imuria. ► Noudata maakohtaisia määräyksiä. ► Imukopan asentaminen jyrsintäpöytään: ▷ Aseta imukoppa kummankin tapin [3-1] kanssa jyrsintäpöydän reikiin [3-2]. ▷ Aseta imukoppa jyrsintäpöydän päälle ja käännä vipua [3-5]

Jotta imukopan voisi asentaa ja irrottaa jyrsinterän ollessa paikalleen asennettu na, segmenttiä [3-4] kääntämällä voi avata imuaukon reiän [3-3]. Työskentelyn aikana reiän täytyy olla sul jettuna käännettävän segmentin kanssa, jotta pölynpoisto toimii optimaalisesti. Poistoimuliitäntään [3-6] voi kytkeä Festool- imurin, jossa on halkaisijaltaan 36 mm tai 27 mm kokoinen imuletku (suosittelemme käyt tämään kokoa 36 mm tukkeutumisvaaran mini moimiseksi). VARO! Jos et käytä antistaattista imuletkua, työkaluun voi varautua staattista sähköä. Voit saada sähköiskun ja sähkötyökalun elektroniik ka saattaa vaurioitua. Lastunkokooja KSF-OF Lastunkokoojalla KSF-OF (osittain lisätarvike) saadaan tehostettua pölynpoistoa reunojen jyr sinnässä. Se asennetaan samalla tavalla kuin kopiointi rengas, katso kuva [8]. Kuvun voi katkaista ja siten pienentää kaarisa halla uria pitkin. Sitten lastunkokoojaa voi käyt tää vähintään 40 mm:n sisäsäteiden jyrsintä töissä. 8 Työskentely sähkötyökalulla Noudata töissä kaikkia tämän oppaan alussa annettuja turvallisuusohjeita ja sekä seuraavia määräyksiä: – Ohjaa sähkötyökalu työkappaletta vasten vain, kun moottori on käynnissä. – Kiinnitä työkappale aina niin, ettei se pääse liikkumaan työstön aikana. – Pidä työskentelyn aikana aina molemmilla käsillä kiinni sähkötyökalun kahvois

[1-5] + [1-11]. Tämä on ehdottoman tär keää, jotta työskentely ja upotussahaus su juu tarkasti. Upota sahanterä hitaasti ja ta saisesti työkappaleeseen. – Jyrsi vain vastasuuntaisesti (sähkötyökalun etenemissuunta terän leikkaussuuntaan, kuva [9]).

8.1 Vapaakätinen jyrsiminen

Yläjyrsintä ohjataan vapaakätisesti etenkin jyr sittäessä kirjaimia ja kuvioita sekä työstettäes sä reunoja ohjainrenkaalla tai ohjaintapilla.

8.2 Jyrsiminen sivuohjaimen kanssa

Voit käyttää mukana toimitettua sivuohjain ta [4-9], kun jyrsit yhdensuuntaisesti työkappa leen reunan suhteen. ► Kummatkin ohjaintangot [4-2] lukitaan si vuohjaimeen kahdella kiertonupilla [4-4]. ► Ohjaa ohjaintangot haluttuun mittaan jyrsin täpöydän uriin ja lukitse kiertonupilla [4-5]

Hienosäätö ► Avaa kiertonuppi [4-6], jotta voit tehdä hie nosäädön säätöpyörän [4-8] kanssa. Sitä varten asteikkorenkaassa [4-7]

0,1 mm -asteikko. Kun pidät säätöpyörää paikallaan, voit kääntää erikseen asteikko rengasta ja siten "nollata" sen. Asteik ko [4-1] näyttää säädön milleissä. ► Sulje kiertonuppi [4-6] hienosäädön jäl keen. ► Säädä molemmat ohjainleuat [4-3] , [5-1] niin, että niiden etäisyys jyrsinterän suhteen on n. 5 mm. Avaa sitä varten ruuveja [5-2]

tehtyäsi säädön kierrä ne taas kiinni. ► Työnnä kuvan [5] mukaisesti imukop paa [5-4] takakautta sivuohjaimeen, kunnes se napsahtaa paikalleen. Poistoimuliitäntään [5-3] voi kytkeä hal kaisijaltaan 27 mm:n tai 36 mm:n imulet kun.

8.3 Jyrsiminen ohjainjärjestelmällä FS

Ohjainjärjestelmä (lisätarvike) helpottaa suo rien urien jyrsintää. ► Kiinnitä ohjainsovite [6-1] sivuohjaimen oh jaintankojen [6-8] kanssa jyrsintäpöytään. ► Kiinnitä ohjainkisko [6-3] ruuvipuristimil la [6-4] työkappaleeseen. Varmista, että ohjainkiskon etureunan ja jyrsinterän, tai uran, välissä on 5 mm:n tur vaväli X - kuva [6]

► Aseta ohjainsovite kuvan [6] mukaisesti oh jainkiskoon. Varmistaakseksi jyrsintäohjai men välyksettömän ohjauksen, tee kahden ohjaimen säätö kummankin sivuaukon [6-2] läpi ruuvitaltan avulla. Suomi 63► Kiristä korkeussäädettävä tuki [6-6] jyrsin täpöydän kierrereikään niin, että jyrsintä pöydän alapinta on yhdensuuntainen työ kappaleen pinnan kanssa. Piirretyn viivan mukaan työstämistä varten jyr sintäpöydän [6-5] merkit ja tuen [6-6] asteikko osoittavat jyrsinterän keskiakselin. Hienosäätö Hienosäätimellä (lisätarvike, [7-5]) voit säätää tarkasti etäisyyden X. ► Asenna hienosäädin [7-5] sähkötyökalun ja ohjainsovitteen [7-4] väliin ohjaintankoihin. ► Asenna säätöpyörä [7-2] kuvan [7] mukai sesti ohjainsovitteeseen. ► Ruuvaa säätöpyörä [7-2] hienosäätimen mutteriin. Etäisyyden X säätämiseksi: ► avaa ohjainsovitteen kiertonuppia [7-1]

sulje hienosäätimen kiertonuppi [7-3]. ► Säädä haluamasi etäisyys X kiertämällä säätöpyörää [7-2]

► Sulje ohjainsovitteen kiertonuppi [7-1]

8.4 Kopiointijyrsintä

Työkappaleiden tarkkaan monistamiseen käyte tään kopiointirengasta tai kopiointilaitetta (lisä tarvike). Kopiointirengas Huomioi kopiointirenkaan koon valinnassa, että käytettävä jyrsinterä mahtuu sen aukon läpi. Työkappaleen ylitys Y (kuva [9] ) sapluunaan suhteen lasketaan seuraavasti: Y = (kopiointirenkaan ø - jyrsinterän ø)/2 ► Kiinnitä kopiointirengas [8-1] jyrsintäpöy tään: työnnä sitä varten molemmat ta pit [8-2] reikiin [8-3]. ► Irrotusta varten: paina molemmat painik keet [1-16] samanaikaisesti sisään. Kopiointilaite Kopiointilaitetta varten tarvitaan kulmavarsi WA-OF [10-2] ja kopioinnin tuntorullasarja KT- OF, joka koostuu rullapitimestä [10-6] ja kol mesta kopiointirullasta [10-7]. ► Kiristä kulmavarsi kiertonupilla [10-3] ha lutulle korkeudelle kierrereikään [10-1]

► Asenna kopiointirulla rullapitimeen ja ruu vaa se kierrenupilla [10-5] kiinni kulmavar teen. Varmista, että kopiointirullan ja jyrsin terän halkaisijat ovat identtisiä! ► Kiertämällä säätöpyörää [10-4] voit säätää tuntorullan ja jyrsinterän akselin keskinäis tä väliä. 9 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta en nen kaikkia huolto- ja puhdistustöitä! ► Kaikki huolto- ja korjaustyöt, jotka vaativat kotelon avaamista, ovat sallittuja vain val tuutetussa huoltokorjaamossa. Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis teen voit katsoa nettiosoitteesta: www.festool.fi/huolto Käytä vain alkuperäisiä Festool-va raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto EKAT

Koneessa on automaattisesti irtikytkeytyvät eri koishiilet. Jos ne ovat kuluneet loppuun, virta katkeaa automaattisesti ja laite pysähtyy. Noudata seuraavia ohjeita: ► Vaurioituneet varolaitteet ja osat täytyy kor jauttaa tai vaihdattaa valtuutetussa ammat tikorjaamossa, mikäli käyttöohjeissa ei ole toisin neuvottu. ► Pidä ilmankierron varmistamiseksi kotelon jäähdytysilmaraot aina esteettöminä ja puh taina. Muuttaaksesi lukkovivun asentoa [11] ► avaa ruuvi. ► Irrota lukkovipu ja kiristä kuusioruuvi. ► Asenna lukkovipu haluamaasi asentoon ja kiinnitä se ruuvilla. 10 Lisävarusteet ja tarvikkeet Käytä vain alkuperäisiä Festoolin käyttötarvik keita ja lisävarusteita. Heikkolaatuisten käyttö tarvikkeiden ja muiden valmistamien tarvikkei den käyttö saattaa lisätä loukkaantumisvaaraa ja aiheuttaa voimakasta epätasapainoa, mikä huonontaa työtuloksen laatua ja lisää sähkötyö kalun kulumista. Lisätarvikkeiden ja työkalujen tuotenumerot voit katsoa Festool-tuoteoppaasta tai Internet- osoitteesta www.festool.fi. Suomi 6411 Ympäristö Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen. Teave REACH kohta: www.festool.com/reach Suomi 65Indholdsfortegnelse 1 Symboler................................................... 66 2 Sikkerhedsanvisninger............................. 66 3 Bestemmelsesmæssig brug.....................67 4 Tekniske data
