РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OF 1400 EBQPLUS FESTOOL

Перевод оригинального руководства по эксплуатации - Вертикальный

Декларация о соответствии ЕС. Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих Директив ЕС, стандартов и нормативных документов:

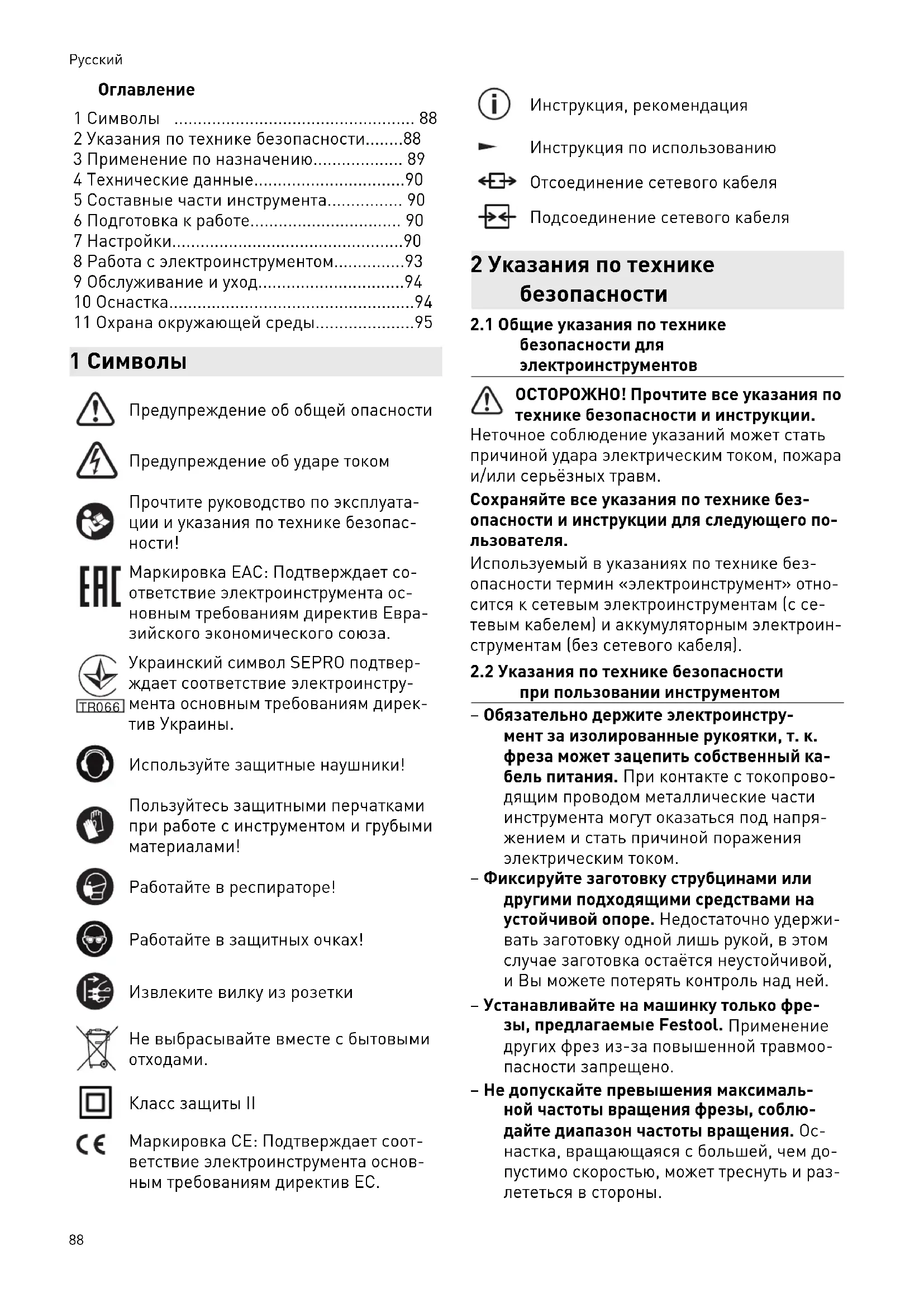

• 2 Указания по технике безопасности p. 88
• 3 Применение по назначению p. 89
• 4 Технические данные p. 90
• 5 Составные части инструмента p. 90
• 6 Подготовка к работе p. 90
• 7 Настройки p. 90
• 8 Работа с электроинструментом p. 93
• 9 Обслуживание и уход p. 94
• 10 Оснастка p. 94
• 11 Охрана окружающей среды 1 Символы Предупреждение об общей опасности Предупреждение об ударе током Прочтите руководство по эксплуата ции и указания по технике безопас p. 95

Маркировка EAC: Подтверждает со ответствие электроинструмента ос новным требованиям директив Евра зийского экономического союза. TR066 Украинский символ SEPRO подтвер ждает соответствие электроинстру мента основным требованиям дирек тив Украины. Используйте защитные наушники! Пользуйтесь защитными перчатками при работе с инструментом и грубыми материалами! Работайте в респираторе! Работайте в защитных очках! Извлеките вилку из розетки Не выбрасывайте вместе с бытовыми

Класс защиты II Маркировка CE: Подтверждает соот ветствие электроинструмента основ ным требованиям директив ЕС. Инструкция, рекомендация Инструкция по использованию Отсоединение сетевого кабеля Подсоединение сетевого кабеля 2 Указания по технике безопасности

2.1 Общие указания по технике

безопасности для электроинструментов

Прочтите все указания по технике безопасности и инструкции. Неточное соблюдение указаний может стать причиной удара электрическим током, пожара и/или серьёзных травм. Сохраняйте все указания по технике без опасности и инструкции для следующего по льзователя. Используемый в указаниях по технике без опасности термин «электроинструмент» отно сится к сетевым электроинструментам (с се тевым кабелем) и аккумуляторным электроин струментам (без сетевого кабеля).

2.2 Указания по технике безопасности

при пользовании инструментом – Обязательно держите электроинстру мент за изолированные рукоятки, т. к. фреза может зацепить собственный ка бель питания. При контакте с токопрово дящим проводом металлические части инструмента могут оказаться под напря жением и стать причиной поражения электрическим током. – Фиксируйте заготовку струбцинами или другими подходящими средствами на устойчивой опоре. Недостаточно удержи вать заготовку одной лишь рукой, в этом случае заготовка остаётся неустойчивой, и Вы можете потерять контроль над ней. – Устанавливайте на машинку только фре зы, предлагаемые Festool.

других фрез из-за повышенной травмоо пасности запрещено. – Не допускайте превышения максималь ной частоты вращения фрезы, соблю дайте диапазон частоты вращения. Ос настка, вращающаяся с большей, чем до пустимо скоростью, может треснуть и раз лететься в стороны.

88– Перед тем как положить инструмент, по дождите, пока вал двигателя полностью остановится. В противном случае воз можно зацепление вращающихся дета лей, что приведёт к потере контроля над инструментом. – При обработке материалов, накапливаю щих электростатический заряд, необхо димо использовать систему снятия заря да, в которую входят антистатический всасывающий шланг (AS) и пылеудаляю щий аппарат. – Диаметр хвостовика рабочего инструмен та должен соответствовать зажимной

– Используйте только тот инструмент, кото рый соответствует требованиям EN 847-1. Все фрезы Festool удовлетворяют этим требованиям. – Проверьте прочность крепления фрезы и точность её хода. – Зажимная цанга и накидная гайка не должны иметь повреждений. – Никогда не используйте деформирован ные фрезы и фрезы со сколами.

Используйте подходящие средства ин дивидуальной защиты: защитные науш ники, защитные очки, респиратор в слу чае образования пыли во время работы; защитные перчатки при обработке шеро ховатых материалов и при смене пильно го полотна.

2.3 Обработка алюминия

При работе с алюминием по соображениям безопасности необходимо соблюдать следую

– Подключайте устройство защитного от ключения (УЗО). – Подключайте электроинструмент к подхо дящему пылеудаляющему аппарату с ан тистатическим шлангом. – Регулярно очищайте электроинструмент от отложений пыли в корпусе двигателя. – Работайте в защитных очках!

Значения, определённые по EN 62841, как правило составляют: Уровень звукового давле

95 дБ(A) Уровень мощности звуко вых колебаний

Шум, возникающий при работе Повреждение органов слуха ► Работайте в защитных наушниках. Значение вибрации a

по трём осям (вектор ная сумма) и коэффициент погрешности

определённые по EN 62841:

Указанные значения уровня шума/вибрации – служат для сравнения инструментов; – можно также использовать для предвари тельной оценки шумовой и вибрационной нагрузки во время работы; – отражают основные области применения электроинструмента.

Фактические уровни шума и вибрации мо гут отклоняться от приведённых здесь зна чений. Это зависит от условий использова ния инструмента и от обрабатываемого ма

► Необходимо оценить шумовое воздей ствие в реальных условиях эксплуатации с учётом всех этапов производственного

► Исходя из оценки шумового воздействия в реальных условиях эксплуатации, необ ходимо предпринимать соответствующие меры по охране труда работников. 3 Применение по назначению Вертикальный фрезер предназначен для об работки заготовок из древесины, пластмассы и материалов, подобных древесине. Некоторые модели фрезеров фирмы Festool могут использоваться, согласно технической документации, также для обработки алюми ния и гипсокартона. К работе с данным электроинструментом до пускаются только квалифицированные спе циалисты или лица, прошедшие инструктаж.

89Ответственность за использование не по назначению несёт пользователь. Инструмент сконструирован для профессио нального применения. 4 Технические данные Вертикальный фрезер OF 1400 EBQ OF 1400 EQ Потребляемая мощность 1400 Вт Число оборотов 10 000—

Число оборотов хол. хода,

Грубая регулировка глуби ны фрезерования 70 мм Точная регулировка глу бины фрезерования 8 мм Присоединительная резь ба приводного вала M22x1,0 Диаметр фрезы макс. 63 мм Масса согласно процедуре EPTA 01:2014: 4,4 кг Дата производства - см. этикетку инструмент 5 Составные части инструмента [1-1] Шкала ограничителя глубины [1-2] Винт указателя [1-3] Указатель ограничителя глубины [1-4] Приспособление для точной регули ровки глубины фрезерования [1-5] Рукоятка/регулятор высоты [1-6] Зажимной рычаг ограничителя глу

[1-7] Ограничитель глубины [1-8] Револьверный упор [1-9] Опорная пластина [1-10] Колесо регулировки частоты враще

[1-12] Кнопка фиксатора выключателя [1-13] Кнопка включения/выключения [1-14] Стопор шпинделя [1-15]

[1-16] Кнопка отсоединения копироваль ного кольца Иллюстрации находятся в начале руководства по эксплуатации. Некоторые изображённые или описываемые элементы оснастки не входят в комплект по

6 Подготовка к работе ПРЕДУПРЕЖДЕНИЕ Недопустимое напряжение или частота! Опасность несчастного случая ► Сетевое напряжение и частота источника тока должны соответствовать данным, указанным на заводской табличке. ► В Северной Америке можно использовать только электроинструменты Festool с ха рактеристикой по напряжению 120 В / 60 Гц.

Нагревание разъема plug it при неполно стью заблокированном байонетном замке Опасность ожога Verbrennungsgefahr ► Перед включением электроинструмента убедитесь в том, что байонетный замок на сетевом кабеле полностью закрыт и заблокирован. ► Подсоединение и отсоединение сетевого кабеля - [2]

6.1 Включение/выключение

Выключатель [1-13] предназначен для вклю чения/выключения (нажать = ВКЛ, отпустить = ВЫКЛ) машинки. Для длительного режима работы выключа тель можно заблокировать с помощью фикси рующей кнопки [1-12]. При повторном нажа тии выключателя происходит его разблоки

7 Настройки ПРЕДУПРЕЖДЕНИЕ Опасность травмирования, поражение электрическим током ► Перед началом любых работ на машинке всегда вынимайте вилку из розетки!

Регулятор скорости вращения вала двигате

Число оборотов плавно настраивается с по мощью регулировочного колеса [1-10] в за данном диапазоне (см. Технические данные). Таким образом можно адаптировать скорость распиловки к обрабатываемому материалу. Материал Диаметр фрезы [мм] Рекомен

Защита от перегрева При повышенной температуре двигателя уменьшаются подача тока и частота враще ния. Инструмент продолжает работать с пони женной мощностью для быстрого воздушного охлаждения двигателя. После охлаждения мощность электроинструмента снова автома тически повышается. Защита от повторного пуска Встроенная защита от повторного пуска пред отвращает повторный автоматический пуск электроинструмента после прерывания пода чи тока при нажатом выключателе. В этом случае электроинструмент необходимо снача ла выключить, а затем снова включить. Встроенная защита от повторного пуска пред отвращает включение/выключение элек троинструмента через внешний модуль вклю

OF 1400 EBQ оснащён электронным тормозом. После выключения фрезера тормоз остана вливает шпиндель с рабочим инструментом за 2 секунды.

7.2 Смена рабочего инструмента

Опасность травмирования сильно нагре вающимся и острым рабочим инструмен

► Не используйте затупившиеся и неис правные рабочие инструменты. ► При работе с инструментом пользуйтесь защитными перчатками. Для смены рабочего инструмента переверни те электроинструмент. Установка рабочего инструмента ► Вставьте фрезу в открытую зажимную цангу максимально глубоко, как минимум

на хвостовике фрезы. Если зажимную цангу [3A-2] не видно из-за накидной гайки [3A-3],

[3A-1] следует вставить в цангу так, чтобы метка не выступала над накидной гайкой. ► Нажмите выключатель [1-14] стопора шпинделя с правой стороны. ► Затяните гайку [1-15] гаечным ключом SW 24. Стопор блокирует шпиндель двигателя только в одном направлении вращения. Поэтому при отворачивании и заворачи вании гайки не надо отрывать гаечный ключ, так как его можно поворачивать в обоих направлениях как храповик. Снятие рабочего инструмента ► Нажмите выключатель [1-14] стопора шпинделя с левой стороны. ► Отверните гайку [1-15] гаечным ключом SW 24 до ощутимого сопротивления. Про должайте поворачивать гаечный ключ, преодолевая сопротивление. ► Выньте фрезу.

7.3 Смена зажимной цанги

Предлагаются зажимные цанги для инстру ментов с хвостовиками следующих диамет ров: 6,0 мм; 6,35 мм; 8,0 мм; 9,53 мм; 10,0 мм; 12,0 мм; 12,7 мм (номера для заказа см. каталог Festool или сайт www.festool.ru) ► Полностью отверните гайку [1-15] и сни мите её вместе с зажимной цангой.

91► Вставляйте новую цангу в шпиндель толь ко с предварительно насаженной и зафик сированной гайкой. ► Слегка вверните гайку. Не затягивайте, когда фреза не вставлена!

7.4 Регулировка глубины фрезерования

Регулировка глубины фрезерования осу ществляется в три этапа:

1. Установка на нулевую отметку, см. 7.5.

2. Установка глубины фрезерования, см. 7.6.

3. Фиксация глубины фрезерования, см. 7.7.

7.5 Установка на нулевую отметку

► Разблокируйте зажимной рычаг [1-6], чтобы ограничитель глубины [1-7]

бодно двигался. ► Поставьте вертикальный фрезер опорной

[1-9] на ровное основание. Ос лабьте винт-барашек [1-5]

электроинструмент вниз до контакта фре зы с опорой. ► Зафиксируйте электроинструмент в этом положении, затянув винт-барашек [1-5]. ► Прижмите ограничитель глубины [1-7] к одному из трёх жёстких упоров револь верного упора [1-8]

Высота каждого упора регулируется отдельно с помощью отвёртки. ► Сдвиньте указатель [1-3] вниз на отметку 0 мм на шкале. Если указатель не встаёт на нулевую от метку, его положение можно подкоррек тировать поворотом винта [1-2]

7.6 Установка глубины фрезерования

Нужную глубину фрезерования можно устано вить двумя способами: грубой или точной ре гулировкой. Грубая регулировка ► Вытягивайте ограничитель глубины [1-7] вверх, пока указатель [1-3] не остановит ся на отметке нужной глубины фрезерова

► Зафиксируйте ограничитель в этом поло жении с помощью зажимного рыча га [1-6]

Точная регулировка ► Зажмите ограничитель глубины зажим ным рычагом [1-6]. ► Установите нужную глубину фрезерования поворотом регулировочного колеса [1-4]. При повороте на одну отметку глубина фрезерования меняется на 0,1  мм. Пол ный поворот регулировочного колеса даёт 1 мм. Максимальный диапазон ре гулировки составляет 8  мм.

7.7 Фиксация глубины фрезерования

► Выверните винт-барашек [1-5] и отожми те электроинструмент вниз до соприкос новения ограничителя глубины с жёстким

► Зафиксируйте электроинструмент в этом положении, затянув винт-барашек [1-5].

ПРЕДУПРЕЖДЕНИЕ Опасность для здоровья при контакте с пы

► Работать без системы пылеудаления за

► Соблюдайте национальные предписания. ► Крепление вытяжного кожуха на опорной пластине фрезера: ▷ Вставьте оба выступа [3-1] кожуха в выемки [3-2] на опорной пластине. ▷ Насадите кожух на опорную пластину и перекиньте рычаг [3-5]. Для того чтобы вытяжной кожух можно было снимать и устанавливать, не сни мая фрезу, можно открыть выемку [3-3] во всасывающем отверстии, повернув сегмент [3-4]. Для обеспечения эффективного пылеу даления во время работы нужно снова закрыть выемку поворотным сегментом. К патрубку [3-6] можно подсоединить пылеу даляющий аппарат Festool с всасывающим шлангом диаметром 36 или 27 мм (предпочти тельнее шланги 36 мм, т. к. они меньше засо

ВНИМАНИЕ! При использовании не антиста тического шланга возможно накопление ста тического заряда, в результате чего пользо ватель может получить удар электрическим током, а электронные компоненты электроин струмента — повреждения. Пылеулавливатель KSF-OF Пылеулавливатель KSF-OF (в комплекте или опция) повышает эффективность пылеудале ния при фрезеровании кромок.

92Монтаж пылеулавливателя производится аналогично копировальному кольцу, см. рис. [8]. Чтобы уменьшить кожух, можно при помощи ножовки обрезать его вдоль пазов. Пылеула вливатель можно использовать при обработ ке внутренних радиусов не менее 40 мм. 8 Работа с электроинструментом При выполнении работ соблюдайте все вышеупомянутые указания по технике безопасности, а также следующие правила: – Подводите электроинструмент к заготов ке только во включённом состоянии. – Всегда закрепляйте заготовку так, чтобы

cдвигалась при обработке. – Всегда надёжно держите электроинстру мент обеими руками за рукоятки [1-5] + [1-11]. Это обязательное условие для точ ной работы и операции врезания. Выпол няйте врезание в заготовку медленно и равномерно. – Выполняйте только встречное фрезеро вание (направление подачи машины в направлении резания инструмента, рис. [9]).

8.1 Фрезерование без шаблона

Фрезеровка надписей и рисунков, а также об работка кромок с упорным кольцом или на правляющей втулкой выполняется верти кальным фрезером в основном без шаблона.

8.2 Фрезерование с боковым упором

Для фрезерования заготовки параллельно кромке можно использовать боковой упор [4-9] из комплекта поставки. ► Зафиксируйте обе направляющие штан

[4-2] двумя винтами-барашками [4-4] на боковом упоре. ► Заведите направляющие штанги на нуж ную глубину в пазы на опорной пластине и зафиксируйте двумя винтами-барашка ми [4-5]

Точная регулировка ► Ослабьте винт-барашек [4-6], чтобы вы полнить точную регулировку с помощью регулировочного колеса [4-8]. Для этого на кольце [4-7] нанесена шкала с шагом 0,1 мм. Если регулировочное ко лесо прочно закреплено, то можно вра щать только кольцо со шкалой, чтобы вы ставить его на нулевую отметку. Шка ла [4-1] показывает перемещение в мил

► По окончании точной регулировки закру тите винт-барашек [4-6]. ► Установите оба направляющих упора [4-3] , [5-1] так, чтобы расстояние от них до фрезы составляло ок. 5 мм. Для этого выверните винты [5-2] и снова зав ерните после регулировки. ► Как показано на рис. [5], переместите вы тяжной кожух [5-4] сзади до его фиксации на боковом упоре. К патрубку пылеудаления [5-3] можно подсоединять всасывающий шланг диа метром 27 или 36 мм.

8.3 Фрезерование с системой шин-

направляющих FS Система шин-направляющих (оснастка) об легчает фрезерование прямых пазов. ► Закрепите направляющий упор [6-1] на правляющими штангами [6-8] бокового упора на опорной пластине. ► Закрепите шину-направляющую [6-3] винтовой струбциной [6-4] на заготовке. Следите за тем, чтобы в целях безопасно сти между передней кромкой шины-на правляющей и фрезой/пазом оставалось

X - рис. [6] 5  мм. ► Установите направляющий упор, как пока зано на рис. [6] , на шину-направляющую. Чтобы гарантировать точное ведение фре зерного упора, можно установить два на правляющих упора с помощью отвёртки через два боковых отверстия [6-2]. ► Закрепите регулируемую по высоте до полнительную опору [6-6] в резьбовом от верстии опорной пластины таким образ ом, чтобы нижняя сторона опорной пла стины была параллельна поверхности за

Для облегчения работы по разметке метки на опорной пластине [6-5] и шкала на дополни тельной опоре [6-6] указывают на ось фрезы. Приспособление для точной регулировки С помощью приспособления для точной регу лировки (оснастка, [7-5]) можно максимально точно отрегулировать расстояние X. ► Смонтируйте приспособление [7-5] между электроинструментом и направляющим упором [7-4] на направляющих штангах. ► Вставьте регулировочное колесо [7-2] в направляющий упор, как показано на рис. [7]

93► Вверните регулировочное колесо [7-2] в гайку приспособления для точной регули

Для регулировки расстояния X: ► Ослабьте винт-барашек [7-1] направляю щего упора и заверните винт-бара шек [7-3] приспособления для точной ре

► Выставите нужное расстояние X, повора чивая регулировочное колесо [7-2]. ► Закрутите винт-барашек [7-1] направляю щего упора.

8.4 Фрезерование по копиру

Для изготовления дубликатов имеющейся за готовки используется копировальное кольцо или копировальное приспособление (оснаст

Копировальное кольцо При выборе копировального кольца проверь те, чтобы используемая фреза входила в от верстие кольца. Выступание Y (рис. [9] ) заготовки за шаблон рассчитывается следующим образом: Y = (Ø копировального кольца — Ø фрезы)/2 ► Закрепите копировальное кольцо [8-1] на опорной пластине: для этого вставьте оба шипа [8-2] в выемки [8-3]. ► Порядок снятия: одновременно сожмите обе кнопки [1-16]. Копировальное приспособление Копировальное приспособление собирается из углового рычага WA-OF [10-2] и копирного щупа KT-OF, который состоит из роликовой опоры [10-6] и трёх копировальных роли ков [10-7]. ► Вверните винт-барашек [10-3]

рычага в резьбовое отверстие [10-1] на нужной высоте. ► Смонтируйте копировальный ролик на ро ликовой опоре и зафиксируйте её винтом- барашком [10-5] на угловом рычаге. Про верьте, чтобы копировальный ролик и фреза были одного диаметра! ► Поворотом регулировочного колеса [10-4] можно отрегулировать расстояние от кон тактного ролика до оси фрезы. 9 Обслуживание и уход ПРЕДУПРЕЖДЕНИЕ Опасность травмирования, поражение электрическим током ► Перед началом любых работ по ремонту и техническому обслуживанию устройства вынимайте вилку из розетки! ► Все работы по ремонту и техническому обслуживанию, которые требуют откры вания корпуса устройства, должны вы полняться только специалистами автори зованной мастерской Сервисной службы. Сервисное обслуживание и

должны выполняться толь ко специалистами фирмы-изгото вителя или в сервисной мастер ской. Адрес ближайшей мастер ской см. на: www.festool.ru/сервис Используйте только оригинальные запасные части Festool! № для за каза на: www.festool.ru/сервис EKAT

Машинка оснащена самоотключающимися угольными щётками. При их полном изнаши вании автоматически прекращается подача тока и машинка прекращает работу. Соблюдайте следующие правила: ► Ремонт или замена повреждённых защит ных приспособлений и деталей должны выполняться в авторизованной ремонтной мастерской, если другое не указано в ру ководстве по эксплуатации. ► Следите за тем, чтобы отверстия для охлаждения на корпусе не были перекры ты или забиты грязью. Порядок изменения положения зажимного

[11] ► Ослабьте винт. ► Снимите зажимной рычаг и затяните ше стигранный болт. ► Снова вставьте зажимной рычаг в нужном положении и зафиксируйте болтом. 10 Оснастка Используйте только оригинальные рабочие инструменты и оснастку Festool. Использо вание рабочих инструментов и оснастки бо лее низкого качества может привести к трав мированию и значительному дисбалансу, ко торый отрицательно сказывается на качестве

94работы и сокращает срок службы электроин

Номера принадлежностей и инструментов для заказа находятся в каталоге Festool или на веб-сайте www.festool.ru. 11 Охрана окружающей среды Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте эко логически безопасную утилизацию ин струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания. Только для стран ЕС: согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизиро ваться раздельно и направляться на экологи чески безопасную переработку. Информация по директиве REACH: www.festool.com/reach
