MANUALE UTENTE OF 1400 EBQPLUS FESTOOL

Dichiarazione di conformità UE. Dichiariamo sotto nostra unica responsabilità che il presente pro- dotto sia conforme a tutti i requisiti di rilevanza definiti dalle seguenti Direttive UE e che siano stati applicati le seguenti norme o i seguenti documenti normativi:

• 5 Componenti del dispositivo p. 40
• 6 Messa in funzione p. 40
• 7 Impostazioni p. 40
• 8 Utilizzo dell’elettroutensile p. 42
• 9 Cura e manutenzione p. 44
• 10 Accessori p. 44

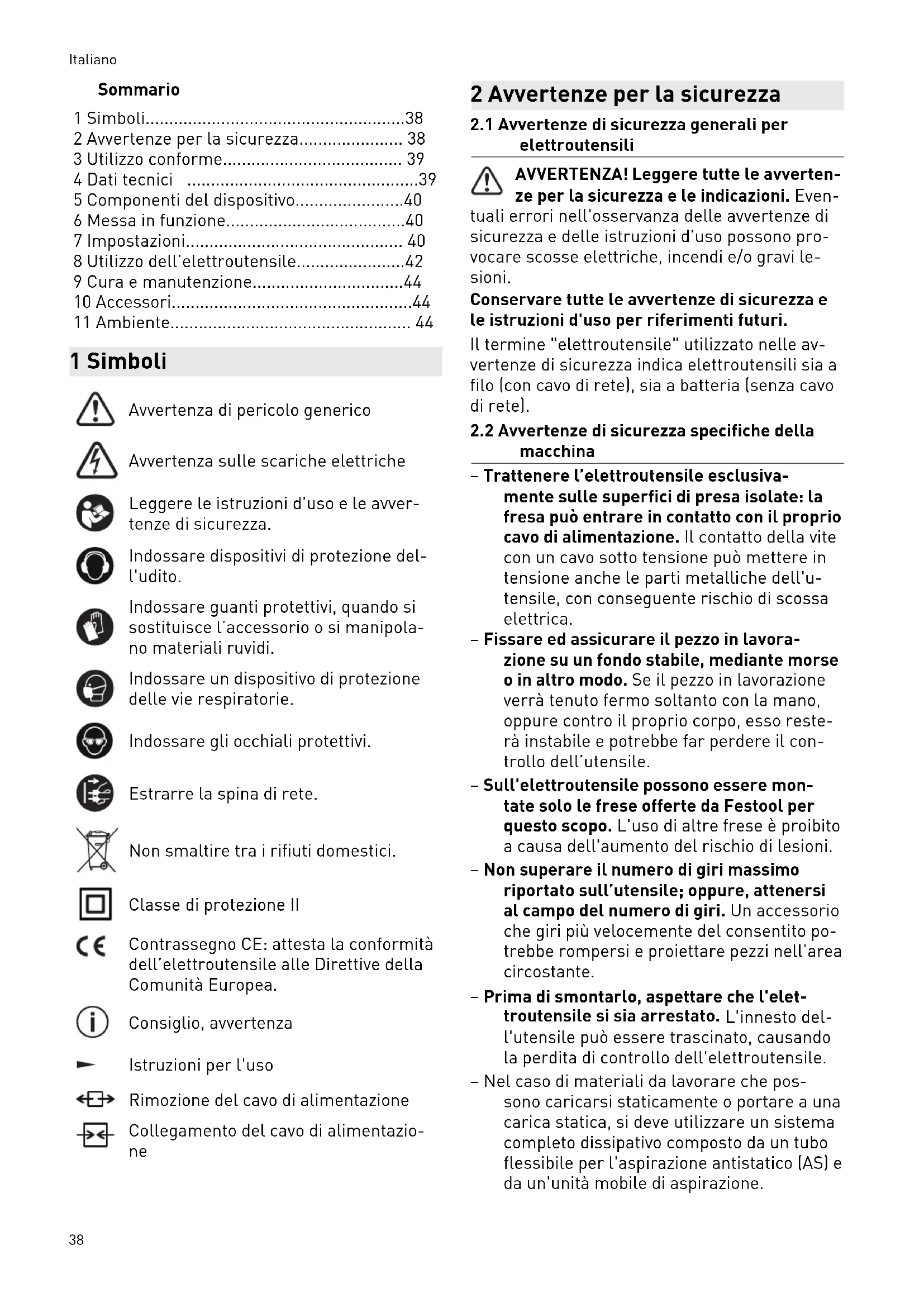

• 11 Ambiente 1 Simboli Avvertenza di pericolo generico Avvertenza sulle scariche elettriche Leggere le istruzioni d'uso e le avver tenze di sicurezza. Indossare dispositivi di protezione del l'udito. Indossare guanti protettivi, quando si sostituisce l’accessorio o si manipola no materiali ruvidi. Indossare un dispositivo di protezione delle vie respiratorie. Indossare gli occhiali protettivi. Estrarre la spina di rete. Non smaltire tra i rifiuti domestici. Classe di protezione II Contrassegno CE: attesta la conformità dell’elettroutensile alle Direttive della Comunità Europea. Consiglio, avvertenza Istruzioni per l'uso Rimozione del cavo di alimentazione Collegamento del cavo di alimentazio p. 44

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali per

elettroutensili AVVERTENZA! Leggere tutte le avverten ze per la sicurezza e le indicazioni. Even tuali errori nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono pro vocare scosse elettriche, incendi e/o gravi le sioni. Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri. Il termine "elettroutensile" utilizzato nelle av vertenze di sicurezza indica elettroutensili sia a filo (con cavo di rete), sia a batteria (senza cavo di rete).

2.2 Avvertenze di sicurezza specifiche della

macchina – Trattenere l’elettroutensile esclusiva mente sulle superfici di presa isolate: la fresa può entrare in contatto con il proprio cavo di alimentazione. Il contatto della vite con un cavo sotto tensione può mettere in tensione anche le parti metalliche dell'u tensile, con conseguente rischio di scossa elettrica. – Fissare ed assicurare il pezzo in lavora zione su un fondo stabile, mediante morse o in altro modo. Se il pezzo in lavorazione verrà tenuto fermo soltanto con la mano, oppure contro il proprio corpo, esso reste rà instabile e potrebbe far perdere il con trollo dell’utensile. – Sull'elettroutensile possono essere mon tate solo le frese offerte da Festool per questo scopo. L'uso di altre frese è proibito a causa dell'aumento del rischio di lesioni. – Non superare il numero di giri massimo riportato sull’utensile; oppure, attenersi al campo del numero di giri. Un accessorio che giri più velocemente del consentito po trebbe rompersi e proiettare pezzi nell’area circostante. – Prima di smontarlo, aspettare che l'elet troutensile si sia arrestato. L'innesto del l'utensile può essere trascinato, causando la perdita di controllo dell'elettroutensile. – Nel caso di materiali da lavorare che pos sono caricarsi staticamente o portare a una carica statica, si deve utilizzare un sistema completo dissipativo composto da un tubo flessibile per l'aspirazione antistatico (AS) e da un'unità mobile di aspirazione. Italiano 38– Bloccare solo gli utensili con il diametro del codolo per il quale è prevista la pinza di bloccaggio. – È ammesso l'impiego dei soli attrezzi con formi alla norma EN 847-1. Tutti gli utensili di fresatura Festool soddisfano i requisiti. – Assicuratevi che la fresa sia ben posiziona ta e controllatene il perfetto scorrimento. – La pinza di bloccaggio e il dado di bloccag gio non devono presentare alcun danno. – Le frese incrinate e quelle che hanno cam biato forma non devono essere utilizzate.

Indossare adeguati dispositivi di protezio ne personale: protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che generano polvere, guanti protettivi per la lavorazione di materiali grezzi e durante la sostituzione degli uten sili.

2.3 Lavorazione dell’alluminio

Per la lavorazione dell’alluminio, occorrerà at tenersi alle seguenti misure di sicurezza: – Inserire a monte un interruttore salvavita (FI, PRCD). – Collegare un elettroutensile ad un aspira tore di tipo idoneo, con tubo flessibile di aspirazione antistatico. – Pulire l’elettroutensile con regolarità, eli minando la polvere depositatasi nella sca tola del motore. – Indossare occhiali protettivi.

2.4 Valori di emissione

I valori determinati in base a EN 62841 sono ti picamente: Livello di pressione acustica L

95 dB(A) Livello di potenza acustica L

106 dB(A) Tolleranza K = 3 dB PRUDENZA Suono risultante dal lavoro Danneggiamento dell'udito ► Utilizzare la protezione per l'udito. Valore dell'emissione di vibrazioni a

(somma vettoriale di tre direzioni) e tolleranza K rilevati secondo la norma EN 62841:

I valori di emissione indicati (vibrazioni, rumo rosità) – hanno valore di confronto tra le macchine, – permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'u so, – rappresentano l'attrezzo elettrico nelle sue applicazioni principali. PRUDENZA I valori di emissione possono differire dai va lori specificati. Questo dipende dall'uso del l'utensile e dal tipo di pezzo da lavorare. ► Deve essere valutato il carico effettivo du rante l'intero ciclo operativo. ► A seconda del carico effettivo, devono es sere definite misure di sicurezza adeguate per proteggere l'operatore. 3 Utilizzo conforme La fresa è destinata alla fresatura di legno, ma terie plastiche e materiali simili al legno. Se si utilizzano gli utensili di fresatura previsti a questo scopo nei documenti di vendita Festool, è possibile lavorare anche l'alluminio e il car tongesso. Questo utensile elettrico deve essere utilizzato esclusivamente da personale specializzato o persone appositamente addestrate. Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo. 4 Dati tecnici Fresatrice OF 1400 EBQ OF 1400 EQ Potenza 1400 W Nr giri 10000 - 22500 min

Numero di giri max. (a vuo to) 23000 min

Regolazione rapida della profondità 70 mm Regolazione micrometrica della profondità 8 mm Filettatura d'attacco del l'albero motore M22x1,0 Italiano 39Fresatrice OF 1400 EBQ OF 1400 EQ Diametro fresa max. 63 mm Peso secondo procedura EPTA 01:2014: 4,4 kg 5 Componenti del dispositivo [1-1] Scala riscontro di profondità [1-2] Vite del puntatore [1-3] Arresto di profondità del puntatore [1-4] Regolazione fine per profondità di fresatura [1-5] Impugnatura/regolazione in altezza [1-6] Leve di bloccaggio riscontro di pro fondità [1-7] Limitatore di profondità [1-8] Battuta a scatti [1-9] Piano di fresatura [1-10] Rotella di regolazione del numero di giri [1-11] Impugnatura [1-12] Interruttore ON/OFF pulsante di bloc caggio [1-13] Interruttore ON/OFF [1-14] Blocca-albero [1-15] Dado [1-16] Tasto di sblocco dell'anello a copiare Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso. L'accessorio raffigurato o descritto può non comparire nella fornitura standard. 6 Messa in funzione AVVERTENZA Tensione o frequenza non consentite! Pericolo d’infortunio ► La tensione di rete e la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta. ► In America settentrionale è consentito esclusivamente l'impiego di macchine Fe stool con tensione 120 V/60 Hz. PRUDENZA Surriscaldamento dell'attacco plug it in caso di attacco a baionetta non chiuso corretta mente Pericolo di incendio ► Prima di accendere la macchina, accertarsi che l'attacco a baionetta del cavo di ali mentazione sia chiuso correttamente e bloccato in posizione. ► Collegamento e distacco del cavo di colle gamento alimentazione - [2].

6.1 Accensione/spegnimento

L’interruttore [1-13] ha funzione di interruttore ON/OFF (pressione = ON, rilascio = OFF). Per il funzionamento continuativo, l’interruttore ON/OFF si potrà bloccare con l’apposito pul sante [1-12]. Premendo nuovamente l’interrut tore ON/OFF, il bloccaggio verrà disimpegnato. 7 Impostazioni AVVERTENZA Pericolo di lesioni, scossa elettrica ► Prima di eseguire qualsiasi operazione sul la macchina disinnestare sempre la spina dalla presa.

Regolazione del numero di giri Il numero di giri è regolabile in modo continuo, mediante l’apposita rotella [1-10] (vedere Dati tecnici). Ciò consente di adattare al meglio la velocità di taglio in base al materiale. Materia

Diametro fresa [mm] materiale di taglio consiglia

Posizione della ghiera di regolazione Legno duro

Truciola to, rive stito

Diametro fresa [mm] materiale di taglio consiglia

Posizione della ghiera di regolazione Allumi nio

Termofusibile In caso di temperatura motore eccessiva, l'ali mentazione della corrente e il numero di giri vengono ridotti. In tale caso, l’elettroutensile proseguirà a funzionare, ma a potenza ridotta, per consentire un rapido raffreddamento me diante la ventilazione motore. Dopo il raffredda mento, l'elettroutensile riparte autonomamen te. Protezione contro il riavvio Il dispositivo di protezione contro il riavvio im pedisce all'elettroutensile di riavviarsi automa ticamente dopo l'interruzione della tensione con interruttore ON/OFF premuto. L'elettrou tensile in questo caso deve essere prima spen to e poi riacceso. A causa della protezione contro il riavvio incor porata, l'utensile elettrico non può essere acce so e spento tramite un modulo interruttore esterno. Freno

OF 1400 EBQ è dotata di freno elettronico. Dopo lo spegnimento, la lama viene frenata elettronicamente e portata all'arresto in circa 2 sec.

7.2 Sostituzione dell’utensile

PRUDENZA Pericolo di lesioni a causa dell’utensile affi lato e ad alta temperatura ► Non utilizzare utensili con denti smussati o difettosi. ► Indossare guanti protettivi durante l'uso dell'utensile. Per il cambio utensile, capovolgere l'elettrou tensile. Introduzione dell’utensile ► Innestare l’utensile di fresatura il più a fon do possibile, o almeno fino alla marcatura sul codolo della fresa, nella pinza di bloccaggio aperta. Se la pinza di bloccaggio [3A-2] non è visi bile per via del dado di bloccaggio [3A-3], l'utensile di fresatura [3A-1] deve essere inserito nella pinza di bloccaggio almeno quel tanto che basta affinché la marcatura non sporga più dal dado di bloccaggio. ► Premere l'interruttore [1-14] sul lato de stro per l'arresto del mandrino. ► Serrare il dado [1-15] con una chiave a for cella n. 24. L'arresto del mandrino blocca l'elettro mandrino solo in una direzione di rotazio ne. Pertanto, la chiave non ha bisogno di essere abbassata quando si apre o si chiu de il dado, ma può essere spostata avanti e indietro come un cricchetto. Prelievo dell’utensile ► Premere l'interruttore [1-14] sul lato sini stro per arrestare il mandrino. ► Allentare il dado [1-15] con una chiave a forcella SW 24 fino a quando si avverte resi stenza. Superare la resistenza girando ulte riormente la chiave a forcella. ► Rimuovere la fresa.

7.3 Sostituire la pinza di bloccaggio

Le pinze di bloccaggio sono disponibili per i se guenti diametri di codolo: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm (Per i numeri d'ordine consultare il catalogo Festool, oppure l'indirizzo Internet "www.fe stool.com") ► Svitare completamente il dado [1-15] e ri muoverlo insieme alla pinza di bloccaggio. ► Inserire una nuova pinza di bloccaggio nel mandrino solo con il dado montato e inne stato. ► Avvitare leggermente il dado. Non stringere se non è inserita la fresa!

7.4 Regolazione della profondità di

fresatura La regolazione della profondità di fresatura av viene in tre fasi:

1. Impostazione del punto zero, vedi 7.5.

2. Definizione della profondità di fresatura,

3. Fissaggio della profondità di fresatura, vedi

7.5 Impostazione del punto zero

► Aprire la leva di bloccaggio [1-6], in modo che il limitatore di profondità [1-7] si possa muovere liberamente. Italiano 41► Posizionare la fresatrice con il piano di fre satura [1-9] su una superficie piana. Aprire la manopola [1-5] e premere l'elettrouten sile verso il basso fino a quando la fresatri ce poggia sulla superficie. ► Bloccare l'elettroutensile in questa posizio ne chiudendo la manopola [1-5]. ► Premere il riscontro di profondità [1-7] contro uno dei tre riscontri fissi della battu ta a scatti girevole [1-8]

L'altezza di ogni riscontro fisso può essere re golata individualmente con un cacciavite. ► Spingere il puntatore [1-3] verso il basso in modo che indichi 0 mm sulla scala. Se la posizione dello zero non è corretta, può essere corretta con la vite [1-2] sul puntatore [1-3].

7.6 Definizione della profondità di fresatura

La profondità di fresatura desiderata può esse re preimpostata sia con la regolazione rapida della profondità che con la regolazione micro metrica della profondità. Regolazione rapida della profondità ► Tirare verso l'alto il riscontro di profondi tà [1-7] finché il puntatore [1-3] non indica la profondità di fresatura desiderata. ► Bloccare il riscontro di profondità in questa posizione con la leva di bloccaggio [1-6]

Regolazione micrometrica della profondità ► Bloccare l'arresto di profondità con la leva di bloccaggio [1-6]. ► Impostare la profondità di fresatura deside rata ruotando la ghiera di regolazione [1-4]. Girando la ghiera di regolazione di una tacca si cambia la profondità di fresatura di 0,1 mm. Un giro completo è di 1 mm. Il campo di regolazione massimo della ghie ra di regolazione è di 8 mm.

7.7 Fissaggio della profondità di fresatura

► Aprire la manopola [1-5] e spingere l'elet troutensile verso il basso fino a quando il ri scontro di profondità tocca il riscontro fisso. ► Bloccare l'elettroutensile in questa posizio ne chiudendo la manopola [1-5].

AVVERTENZA Pericolo per la salute provocato dalle polveri ► Non lavorare mai senza impianto di aspira zione. ► Rispettare le disposizioni nazionali. ► Montare la cappa di aspirazione sul piano di fresatura: ▷ Posizionare la cappa di aspirazione con entrambi i tenoni [3-1] negli incavi [3-2] sul piano di fresatura. ▷ Posizionare la cappa di aspirazione sul piano di fresatura e girare la leva [3-5]. Per permettere il montaggio e lo smontag gio della cappa di aspirazione quando la fresa è montata, girando il segmento [3-4] è possibile aprire l'incavo [3-3] nell'aper tura di aspirazione. Per un'aspirazione ottimale, l'incavo deve essere chiuso con il segmento rotante du rante il lavoro. Al manicotto di aspirazione [3-6] può essere collegata un'unità di aspirazione Festool me diante un apposito tubo con diametro di 36 mm o 27 mm (si consiglia da 36 mm per ridurre il ri schio di ostruzione). ATTENZIONE! Qualora non si utilizzi un tubo flessibile di aspirazione antistatico, potranno verificarsi cariche elettrostatiche. In tale caso, l’utente potrebbe subire una folgorazione e la parte elettronica dell’elettroutensile potrebbe venire danneggiata. Raccogli trucioli KSF-OF Con il raccogli trucioli KSF-OF (accessorio su alcune versioni), nel rifilatore aumenta l'effica cia dell'aspirazione. Il montaggio si effettua in modo analogo all'a nello a copiare, vedi foto [8]

La cappa può essere tagliata lungo le scanala ture con un seghetto e quindi venire ridotta. Il raccogli trucioli può quindi essere utilizzato per raggi interni fino a un raggio minimo di 40 mm. 8 Utilizzo dell’elettroutensile Durante il lavoro, rispettare sempre le avvertenze di sicurezza riportate all’inizio e le seguenti regole: – Guidare l'utensile verso il pezzo in lavora zione soltanto a motore acceso. Italiano 42– Fissare sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione. – Durante il lavoro, trattenere l’elettrouten sile sempre con entrambe le mani sulle impugnature [1-5] + [1-11]. Ciò sarà fonda mentale per un lavoro preciso e per l’ope razione di affondamento. Affondare la lama lentamente ed uniformemente nel pezzo. – Fresare solo in controrotazione (direzione di avanzamento dell'elettroutensile nella direzione di taglio dell'utensile, Fig. [9]).

8.1 Fresare a mano libera

La fresatrice è usata principalmente a mano li bera per fresare scritte e immagini e per la la vorazione dei bordi con un anello di guida o un perno guida.

8.2 Frese con riscontro laterale

Per lavori che corrono paralleli al bordo del pezzo può essere usato il riscontro laterale in dotazione [4-9]

► Bloccare le due barre di guida [4-2] con le due manopole [4-4] sul riscontro laterale. ► Inserire le barre di guida nelle scanalature del piano di fresatura fino alla quota deside rata e bloccarle con la manopola [4-5]. Regolazione precisa ► Aprire la manopola [4-6], per effettuare una regolazione fine con la ruota d'appog gio [4-8]

A tale scopo l'anello graduato [4-7] ha una scala da 0,1 mm. Se la ruota d'appoggio è tenuta ferma, l'anello graduato può essere girato da solo per impostarlo su "zero". La scala [4-1] visualizza la regolazione in milli metri. ► Una volta effettuata la regolazione fine, chiudere la manopola [4-6]

► Regolare entrambe le ganasce [4-3], [5-1] in modo che la loro distanza dalla fresa sia di circa 5 mm. Per fare questo, svitare le vi

[5-2] e riserrarle dopo aver effettuato la regolazione. ► Come indicato in figura [5], spingere la cap pa d'aspirazione [5-4] da dietro fino all'ag gancio sul riscontro laterale. Sul manicotto d'aspirazione [5-3] può es sere collegato un tubo flessibile per aspi razione con diametro da 27 mm o 36 mm.

8.3 Frese con sistema di guida FS

Il sistema di guida (accessorio) facilita la fresa tura di scanalature diritte.. ► Fissare il riscontro per guida [6-1] con le barre di guida [6-8] del riscontro laterale sul piano di fresatura. ► Fissare il binario di guida sul pezzo [6-3] con gli appositi morsetti [6-4]

Assicurarsi che ci sia una distanza di sicu rezza X - immagine [6] di 5 mm tra il bordo anteriore del binario di guida e la fresa o la scanalatura. ► Posizionare il riscontro per guida sul bina rio di guida come mostrato in figura [6]. Per assicurare che il riscontro di fresatura sia guidato senza gioco, utilizzare un cacciavite attraverso le due aperture laterali [6-2] per regolare le due ganasce. ► Avvitare il supporto regolabile in altez za [6-6] sul foro filettato del piano di fresa tura in modo che la parte inferiore del piano di fresatura sia parallela alla superficie del pezzo. Per poter lavorare secondo la traccia, le mar cature sul piano di fresatura [6-5] e la scala sul supporto [6-6] indicano l'asse centrale della fresa. Regolazione precisa Con la regolazione fine (accessori, [7-5] ) è pos sibile regolare con precisione la distanza X. ► Montare sulle aste di guida la regolazione fine [7-5] tra l'elettroutensile e il riscontro per guida [7-4]. ► Inserire la ruota d'appoggio [7-2] nel ri scontro per guida come rappresentato in fi gura [7]. ► Avvitare la ruota d'appoggio [7-2] nel dado della regolazione fine. Per impostare la distanza X: ► Aprire la manopola [7-1] del riscontro per guida e chiudere la manopola [7-3] della regolazione fine. ► Impostare la distanza desiderata X ruotando la ruota d'appoggio [7-2]. ► Chiudere la manopola [7-1] del riscontro per guida.

8.4 Fresatura a copiare

Per riprodurre accuratamente i pezzi esistenti, viene utilizzato un anello di copiare o un dispo sitivo a copiare (accessorio). Anello a copiare Quando si sceglie la misura dell'anello a copia re assicurarsi che la fresa utilizzata passi attra verso la sua apertura. La sporgenza Y (Fig. [9]) del pezzo relativamen te alla sagoma è calcolata come segue: Italiano 43Y = (ø anello a copiare - ø fresa)/2 ► Fissare l'anello a copiare [8-1] sul piano di fresatura: a tale scopo inserire i due teno ni [8-2] nell'incavo [8-3]

► Per rimuovere: Premere contemporanea mente entrambi i tasti [1-16] verso l'inter no. Dispositivo a copiare Per il dispositivo a copiare sono necessari il supporto angolare WA-OF [10-2] e il set tasta tore KT-OF, composto dal supporto rulli [10-6] e tre rulli a copiare [10-7]

► Avvitare il supporto angolare con la mano pola girevole [10-3] all'altezza desiderata al foro filettato [10-1]

► Montare un rullo a copiare sul supporto del rullo e avvitarlo al braccio angolare con la manopola girevole [10-5]. Assicurarsi che il rullo a copiare e la fresa abbiano lo stesso diametro! ► Ruotando la ghiera di regolazione [10-4] è possibile regolare la distanza del rullo ta statore dall'asse della fresa. 9 Cura e manutenzione AVVERTENZA Pericolo di lesioni e di folgorazione ► Prima di qualsiasi intervento di manuten zione e cura, estrarre sempre il connettore di alimentazione dalla presa elettrica. ► Qualsiasi intervento di manutenzione e ri parazione che richieda l’apertura del corpo andrà effettuato esclusivamente da un’offi cina autorizzata dell’Assistenza Clienti. Assistenza Clienti e riparazione esclusivamente a cura del costrutto re o di officine di assistenza autoriz zate. Per l’indirizzo più vicino alla vostra zona: www.festool.it/servizio Utilizzare esclusivamente ricambi originali Festool. Per il codice di or dinazione: www.festool.it/servizio EKAT

• L'utensile elettrico è dotato di carboni speciali autoestinguenti. Quando sono consumati, la corrente viene automaticamente interrotta e l'utensile elettrico si arresta. Rispettare le seguenti avvertenze: ► Le parti e i dispositivi di sicurezza danneg giati devono essere riparati o sostituiti a re gola d'arte da un'officina autorizzata, se non indicato diversamente nelle istruzioni per l'uso. ► Per garantire la circolazione dell'aria, tene re sempre sgombre e pulite le aperture per l'aria di raffreddamento sul corpo. Per cambiare la posizione della leva di bloc caggio [11] ► allentare la vite. ► Rimuovere la leva di bloccaggio e stringere la vite a testa esagonale. ► Riposizionare la leva di bloccaggio nella po sizione desiderata e fissarla con la vite. 10 Accessori Utilizzare esclusivamente utensili accessori ed attrezzi originali Festool. L’impiego di uten sili accessori di inferiore qualità e di accessori di produttori terzi può aumentare il pericolo di lesioni e comportare forti sbilanciamenti, che pregiudicano la qualità del lavoro ed accelerano l’usura dell’elettroutensile. I numeri d’ordine per accessori e utensili sono riportati nel catalogo Festool, oppure in Inter net, all’indirizzo www.festool.it. 11 Ambiente Non gettare l’utensile fra i rifiuti dome stici! Avviare utensili, accessori ed im ballaggi ad un riciclo rispettoso dell’am biente. Attenersi alle disposizioni di legge na zionali in vigore. Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elet troniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposi to ciclo di smaltimento e recupero a tutela del l'ambiente. Informazioni su REACH: www.festool.com/ reach Italiano 44Inhoudsopgave 1 Symbolen p. 45
