MODE D'EMPLOI WiFi AX3 Quadcore HUAWEI

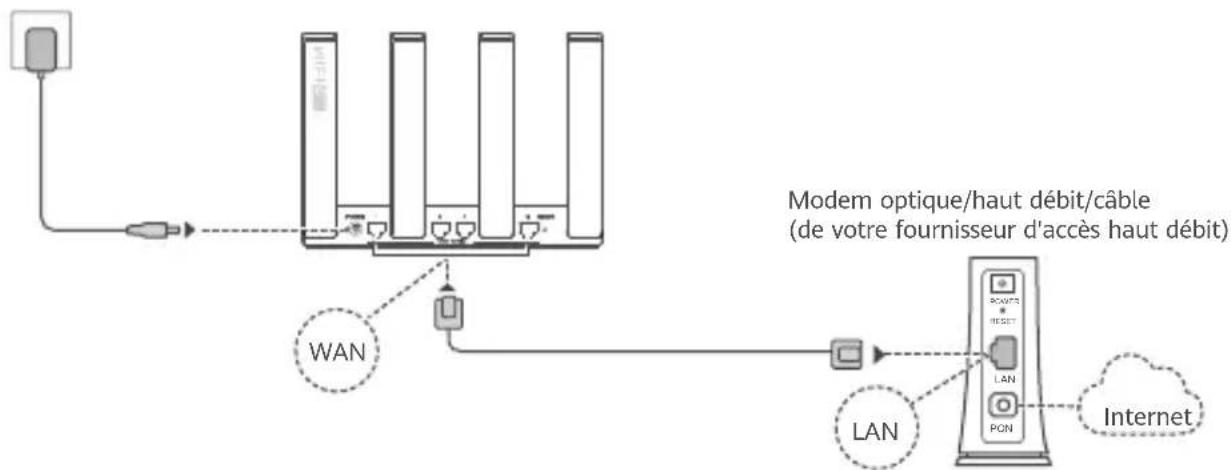

Bouton de réinitialisation25 26 POWER LAN PON RESET Étape 1: brancher les câbles WAN LAN Internet Modem optique/haut débit/câble (de votre fournisseur d'accès haut débit)

• Placez toutes les antennes en position verticale pour garantir un signal Wi-Fi

• Si le voyant reste rouge, cela signie que le routeur n'est pas connecté à Internet. Veuillez vous référer à "Étape 2 : congurer les paramètres réseau".

• Sur les routeurs qui prennent en charge l'auto-adaptation WAN/LAN, les ports réseau sont des ports WAN/LAN combinés. Vous pouvez également spécier un port WAN xe dans la page web d'administration du routeur.27 28

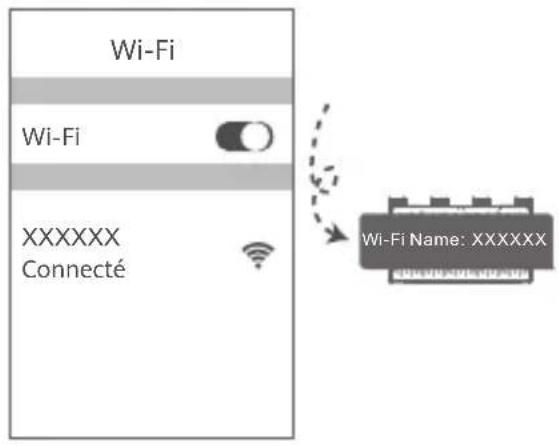

Connectez votre téléphone portable ou votre ordinateur au réseau Wi-Fi du routeur (pas de mot de passe requis). Vériez le nom du Wi-Fi (Wi-Fi name) indiqué sur la partie inférieure du nouveau routeur. Wi-Fi Wi-Fi Connecté

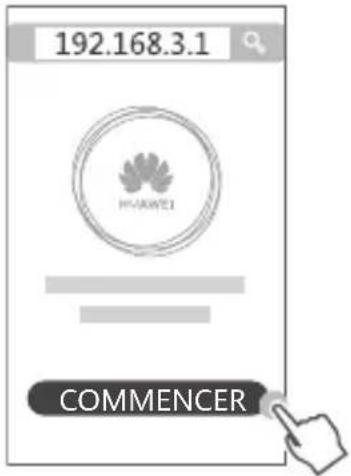

Ouvrez le navigateur, vous serez automatiquement redirigé. (Si la page ne s'ache pas automatiquement, saisir

COMMENCER Étape 2: congurer les paramètres réseau XXXXXX Wi-Fi Name: XXXXXX Appuyez sur COMMENCER et choisissez Créer un réseau Wi-Fi.27 28

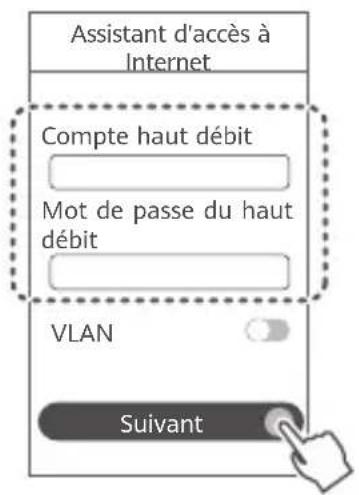

Saisissez le compte et le mot de passe du haut débit. Si votre connexion Internet n'exige aucun compte ni mot de passe, veuillez passer à l'étape suivante. Assistant d'accès à Internet Compte haut débit Mot de passe du haut débit VLAN Suivant

• Si vous avez oublié le compte et le mot de passe du haut débit, contactez votre fournisseur d'accès haut débit pour les obtenir.

• Si vous devez congurer le réseau local virtuel (VLAN) sur votre réseau, contactez votre fournisseur d'accès haut débit pour conrmer les paramètres du réseau local virtuel, puis activez le bouton VLAN à l'écran.29 30

Dénissez un nouveau nom et mot de passe pour le réseau Wi-Fi, ainsi qu'un mot de passe d'administrateur pour le nouveau routeur. Priorité au 5 GHz Nom du réseau Wi-Fi MDP réseau Wi-Fi Suivant Conguration terminée. Activez Priorité au 5GHz : le réseau Wi-Fi 5 GHz sera utilisé en priorité par rapport au réseau Wi-Fi 2.4 GHz quand la force du signal est équivalente, permettant des vitesses de connexion accrues. Mot de passe de connexion Assistant d'accès à Internet Assistant d'accès à Internet Conrmer le mot de passe Suivant29 30 Voyant Vert continu Rouge continu Clignotant Connecté au réseau Non connecté au réseau

• Câble mal branché ou erreur de connexion. Vérier le câble.

• Erreur du réseau haut débit. Contacter le fournisseur d'accès haut débit. Le routeur a détecté un appareil pouvant être associé. Lorsque d'autres appareils HUAWEI (prenant en charge HarmonyOS Connect) sont détectés, le voyant du HUAWEI WiFi AX3 se met à clignoter. Lorsque cela se produit, appuyez sur le bouton H du HUAWEI WiFi AX3. Le voyant doit clignoter rapidement, indiquant que l'appareil associable est en train de se connecter au HUAWEI WiFi AX3. La connexion est établie lorsque le voyant s'arrête de clignoter.

• Si vous avez touché le bouton H par accident, veuillez patienter 2 minutes le temps que le voyant redevienne normal.

• Le bouton H prend également en charge la fonctionnalité WPS. Gérer le routeur avec notre application mobile Scannez le QR code pour télécharger l'application HUAWEI AI Life et l'installer sur votre téléphone portable ou votre tablette. Cette application vous permettra de gérer votre routeur.31 32 FAQ (Foire Aux Questions) Q1 : que faire si l'un des problèmes suivants survient lors la conguration du routeur?

• Votre appareil ne détecte pas le réseau Wi-Fi du routeur : assurez-vous que le routeur soit allumé. Patientez un petit peu (le temps que le routeur démarre), puis recherchez-le à nouveau sur votre appareil.

• La page de conguration du routeur ne s'ache pas sur votre appareil : assurez-vous que votre appareil soit connecté au réseau Wi-Fi du routeur, puis saisissez 192.168.3.1 dans la barre d'adresse du navigateur pour acher la page sur votre appareil.

• La page ache "Le câble est déconnecté." : assurez-vous que le port WAN du routeur soit connecté au port LAN du modem, et que ce dernier ait un accès à Internet. Vériez que toutes les jointures soient correctement connectées et que le contact soit bien établi ; vériez que les câbles réseau soient en bon état. Si le problème persiste, restaurez les paramètres d'usine du routeur, puis suivez les instructions du guide pour reconnecter les câbles et congurer le routeur. Q2 : comment restaurer les paramètres d'usine du routeur? Branchez le routeur sur une alimentation électrique et attendez qu'il ait fini de démarrer. Appuyez sur le bouton RESET du routeur pendant plus de 2 secondes jusqu'à ce que le voyant s'éteigne. Attendez que le routeur ait ni de redémarrer. Lorsque le voyant passe au rouge, cela indique que les paramètres d'usine ont été rétablis sur le routeur. Lorsque les paramètres d'usine sont restaurés sur le routeur, ce dernier doit être conguré à nouveau.31 32 Q5 : que faire en cas d'oubli du mot de passe de connexion de l'application ou de la page de gestion web du routeur ? Essayez d'utiliser le mot de passe du réseau Wi-Fi du routeur pour vous connecter. Si le problème persiste, restaurez les paramètres d'usine du routeur. Q3 : comment faire pour connecter un routeur Huawei supplémentaire (avec boutonH/ Hi) au réseau de mon HUAWEI WiFi AX3? Vous pouvez connecter le routeur de l'une des manières suivantes:

• Connexion laire. Connectez le port WAN du routeur supplémentaire (nouveau ou dont les paramètres d'usine ont été restaurés) au port LAN du HUAWEI WiFi AX3 conguré à l'aide d'un câble Ethernet.

• Connexion sans l. Étape1: placez le routeur additionnel (neuf ou sur lequel ont été rétablis les paramètres d'usine) à moins d'un mètre du HUAWEI WiFi AX3 conguré et connectez-le à une alimentation électrique. Étape2: lorsque le voyant du HUAWEI WiFi AX3 commence à clignoter, appuyez sur son bouton H. Attendez que le voyant du routeur additionnel indique que celui-ci est connecté au réseau. «Routeur HUAWEI» désigne tout routeur prenant en charge HarmonyOS Mesh+. Vériez si votre appareil prend en charge cette fonctionnalité. Q4 : comment connecter un appareil Wi-Fi avec le routeur via WPS ? Lorsque votre routeur est sous tension, appuyez sur son bouton H, puis appuyez sur le bouton WPS de l'appareil Wi-Fi (téléphone, par exemple) dans les deux minutes qui suivent an de lancer la négociation WPS standard et connecter l'appareil Wi-Fi au réseau Wi-Fi du routeur.33 34 Informations relatives à la sécurité Utilisation et sécurité

• N'utilisez pas votre appareil quand cela est interdit. N'utilisez pas l'appareil si celui-ci peut provoquer un danger ou créer des interférences avec d'autres appareils électroniques.

• Les fabricants de stimulateurs cardiaques recommandent de laisser un écart minimum de 15 cm entre un appareil et un stimulateur cardiaque afin d'empêcher des interférences potentielles avec le stimulateur. Si vous utilisez un stimulateur cardiaque, tenez l'appareil du côté opposé au stimulateur cardiaque et ne portez pas l'appareil dans votre poche avant.

• Évitez les environnements poussiéreux, humides ou sales. Évitez les champs magnétiques. L'utilisation de l'appareil dans ces environnements peut entraîner des dysfonctionnements des circuits.

• Les températures d'utilisation idéales sont entre 0°C et 40°C. Les températures de stockage idéales sont entre -40°C et +70°C. Des températures extrêmement froides ou chaudes peuvent endommager votre appareil ou les accessoires.

• Conservez l'appareil et les accessoires dans un endroit bien aéré et frais, à l'écart des rayons directs du soleil. N'enveloppez pas et ne recouvrez pas votre appareil de serviettes ou d'autres objets. Ne placez pas l'appareil dans un récipient ayant une faible capacité de dissipation thermique, comme par exemple une boîte ou un sac.

• Cet appareil doit être installé et manipulé à une distance minimum de 20 cm entre le radiateur et votre corps.33 34

• L’utilisation d’accessoires électriques (adaptateur d'alimentation, chargeur ou batterie) non approuvés ou incompatibles risque d’endommager votre appareil, de raccourcir sa durée de vie ou de provoquer un incendie, une explosion ou d’autres accidents.

• Pour les appareils enchables, la prise de courant doit être installée près des appareils et être facile d'accès.

• Débranchez l'adaptateur d'alimentation de la prise électrique et de l'appareil lorsque vous ne l'utilisez pas.

• Ne touchez pas l'appareil ou l'adaptateur secteur avec les mains mouillées. Cela pourrait provoquer des courts-circuits, des dysfonctionnements ou des chocs électriques. Consignes de traitement et de recyclage La présence de ce symbole sur le produit, sur la batterie, dans la documentation ou sur l'emballage vous rappelle que tous les produits et les piles/batteries arrivés à la n de leur cycle de vie doivent être déposés dans des points de collecte spéciaux désignés par les autorités locales. Cela contribue à garantir que les équipements électriques et électroniques (EEE) sont recyclés et traités de façon à récupérer les matériaux précieux et à protéger la santé humaine et l'environnement. Pour plus d'informations, veuillez contacter les autorités locales, votre revendeur ou le service de traitement des ordures ménagères, ou vous rendre sur le site Internet https://consumer.huawei.com/en/. Réduction des substances dangereuses35 36 Cet appareil et ses accessoires électriques respectent la réglementation locale en vigueur concernant la restriction de l'utilisation de certaines substances dangereuses contenues dans les équipements électriques et électroniques, entre autres les règlements de l'UE REACH, RoHS et la directive relative aux batteries (le cas échéant). Pour les déclarations de conformité REACH et RoHS, veuillez consulter notre site Internet https://consumer.huawei.com/certication. Conformité réglementaire UE Huawei Device Co., Ltd. déclare par la présente que cet appareil WS7100 V2 est conforme aux directives suivantes : RED 2014/53/UE, RoHS 2011/65/UE, ErP 2009/125/CE. Le texte complet de la déclaration de conformité pour l'UE, les informations ErP détaillées et les informations les plus récentes concernant les accessoires et les logiciels peuvent être consultés à l'adresse internet suivante : https://consumer.huawei.com/certication. Ce produit peut être utilisé dans tous les états membres de l'UE. Veuillez vous conformer à la réglementation nationale et locale en fonction du lieu d'utilisation du produit. Ce produit peut faire l'objet d'une restriction d'utilisation en fonction du réseau local. Restrictions dans la bande 5 GHz : La plage de fréquences 5150 à 5350 MHz est limitée à une utilisation en intérieur dans les pays suivants : AT, BE, BG, CH, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IS, IT, LI, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK, TR, UK(NI).35 36 Bandes de fréquence et puissance Les bandes de fréquences et les limites nominales de la puissance d'émission (rayonnée et/ou conduite) applicables à cet équipement radiotéléphonique sont les suivantes : Wi-Fi 2.4GHz: 20 dBm, Wi-Fi 5GHz: 5150-5350 MHz: 23 dBm, 5470-5725 MHz: 30 dBm. Mention légale Copyright © Huawei 2022. Tous droits réservés. CE DOCUMENT EST FOURNI À TITRE INFORMATIF UNIQUEMENT. IL NE CONSTITUE EN AUCUN CAS UNE FORME DE GARANTIE. Marques de commerce et autorisations Wi-Fi

, le logo Wi-Fi CERTIFIED et le logo Wi-Fi sont des marques commerciales de la Wi-Fi Alliance. Les autres marques de commerce, produits, services ou noms d'entreprise mentionnés appartiennent à leurs propriétaires respectifs. Mise à jour de la version An d'améliorer la sécurité du produit et de vous fournir une meilleure expérience utilisateur, nous vous enverrons régulièrement des informations lors de la sortie d'une mise à jour importante. Politique de condentialité37 38 Pour mieux comprendre comment nous utilisons et protégeons vos informations personnelles, veuillez consulter la politique de condentialité à l'adresse https://consumer.huawei.com/privacy-policy. Contrat de licence utilisateur nal Veuillez lire et accepter le contrat de licence utilisateur nal HUAWEI CLUF) sur l'interface web de gestion du produit avant d'utiliser le produit. Pour obtenir davantage d'assistance Visitez le site https://consumer.huawei.com/en/support/hotline pour connaître le numéro de l'assistance technique et l'adresse électronique les plus récents correspondant à votre pays ou région.37 38 Schnellstartanleitung Selbstanpassender WAN/LAN Anschluss: Zum Anschluss an das Internet (über ein optisches Modem, Breitbandmodem usw.) und ein kabelgebundenes Netzwerkgerät wie einen Computer. H-Taste NetzanschlussKontrollleuchte
