РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WiFi AX3 Quadcore HUAWEI

Краткое руководство пользователя

Порт питанияКнопка H Индикатор

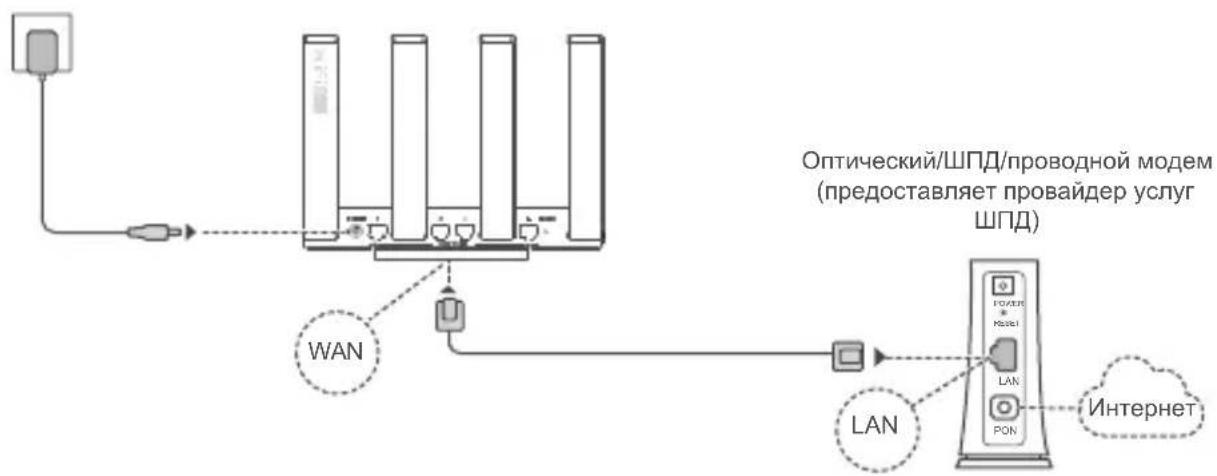

Кнопка сброса (RESET)268 269 POWER LAN PON RESET Шаг 1. Подключение кабелей WAN LAN

Оптический/ШПД/проводной модем (предоставляет провайдер услуг

• Поднимите все антенны вертикально для оптимального сигнала Wi-Fi

• Если индикатор горит красным, роутер не подключен к сети Интернет. См. «Шаг 2. Настройка параметров сети».

• Роутеры, поддерживающие автоматический выбор WAN/LAN, имеют комбинированные сетевые порты WAN/LAN. Вы также можете установить фиксированный порт WAN на странице управления роутером.268 269

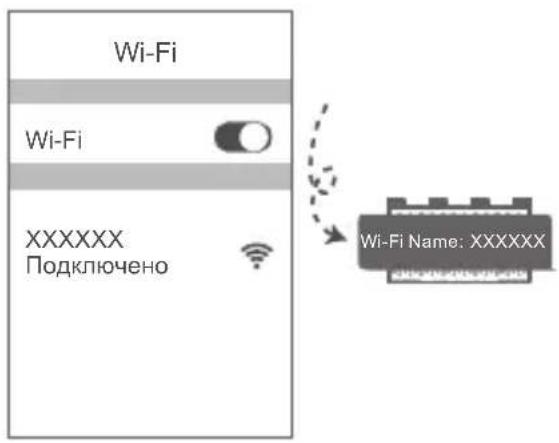

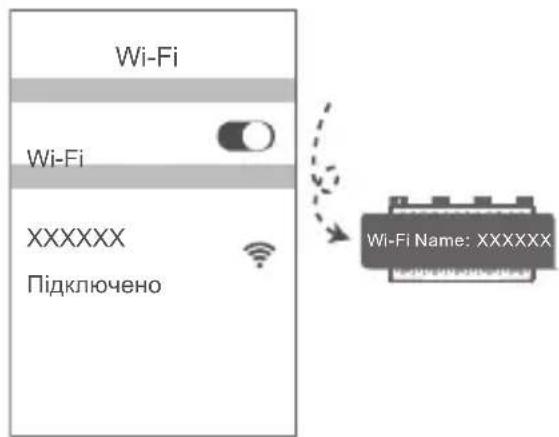

Подключите телефон или компьютер к сети Wi-Fi роутера (пароль не требуется). Посмотрите имя сети Wi-Fi (Wi-Fi name) на нижней панели нового роутера. Wi-Fi Wi-Fi

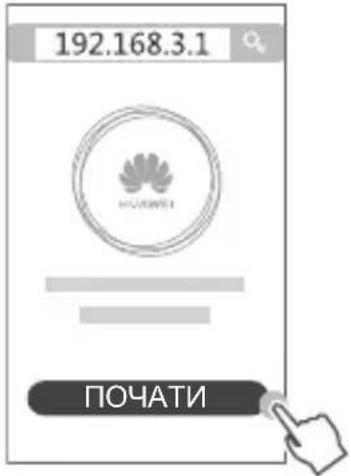

Откройте браузер.Будет выполнена автоматическая переадресация. (Если страница не отображается автоматически, введите

Шаг 2. Настройка параметров сети XXXXXX Wi-Fi Name: XXXXXX Нажмите НАЧАТЬ и выберите Создать сеть Wi-Fi.270 271

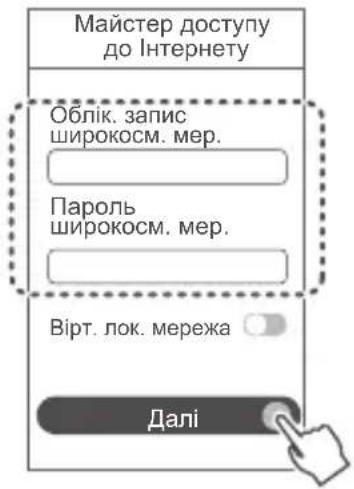

Введите имя и пароль вашего аккаунта ШПД. Если для подключения к Интернету не требуется вводить аккаунт и пароль, перейдите к следующему шагу. Мастер интернет-

• Если вы не помните ваш аккаунт и пароль ШПД, обратитесь к вашему провайдеру услуг ШПД.

• Если вам необходимо в вашей сети настроить сеть VLAN, получите параметры VLAN у вашего провайдера услуг ШПД и включите переключатель VLAN на экране.270 271

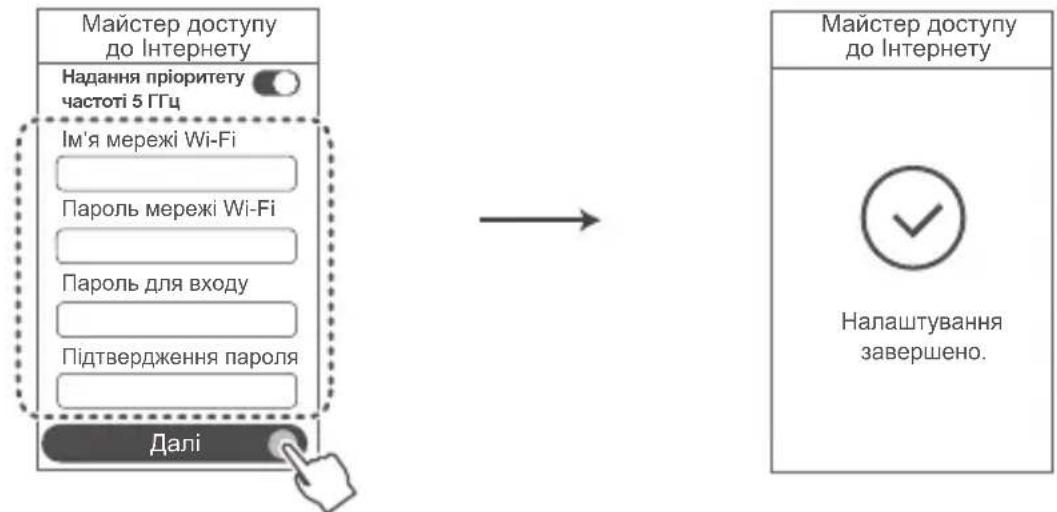

Настройте новые имя и пароль сети Wi-Fi, а также пароль администратора для нового роутера. Мастер интернет-

Приоритет 5 ГГц Имя сети Wi-Fi Пароль сети Wi-Fi

Настройка завершена Включение функции Приоритет 5 ГГц. Приоритетное использование диапазона сети Wi- Fi 5 ГГц вместо диапазона 2,4 ГГц при одинаковом уровне сигнала повышает скорость соединения. Подтвердите пароль272 273

Подключено к сети. Нет подключения к сети.

• Кабель неплотно подключен или ошибка соединения. Проверьте кабель.

• Ошибка сети ШПД. Обратитесь к вашему провайдеру услуг ШПД. Роутер определил устройство, с которым можно установить сопряжение. При обнаружении других устройств HUAWEI (поддерживающих функцию HarmonyOS Connect) индикатор HUAWEI WiFi AX3 замигает. Когда индикатор замигает, на роутере HUAWEI WiFi AX3 нажмите кнопку H. Индикатор должен начать быстро мигать, указывая на то, что сопрягаемое устройство подключается к HUAWEI WiFi AX3. Процесс подключения завершится, когда индикатор перестанет мигать.

• При случайном нажатии на кнопку H подождите 2 минуты, пока индикатор не начнет работать в обычном режиме.

• Кнопка H также обеспечивает работу функции WPS. Управление роутером с помощью мобильного

Отсканируйте QR-код, чтобы загрузить и установить приложение HUAWEI AI Life на телефон или планшет. Вы можете использовать приложение для управления роутером.272 273 Вопросы и ответы Вопрос1. Что делать, если при настройке роутера возникают следующие

• Если ваше устройство не определило сеть Wi-Fi роутера: убедитесь, что роутер включен. Подождите несколько минут (пока роутер загрузится) и повторите поиск на устройстве.

• Если не удается на устройстве открыть веб-страницу конфигурации роутера: убедитесь, что устройство подключено к сети Wi-Fi роутера, затем в браузере введите 192.168.3.1, чтобы открыть веб-страницу конфигурации на устройстве.

• Если отображается страница «Сетевой кабель отключен»: убедитесь, что порт WAN роутера подключен к порту LAN модема, у модема есть доступ в Интернет. Убедитесь, что все подключено правильно и что сетевые кабели не повреждены. Если проблема не решена, восстановите заводские настройки роутера, повторно подключите кабели и настройте роутер, следуя инструкциям на экране. Вопрос 2. Как восстановить заводские настройки роутера? Подключите роутер к сети электропитания и дождитесь завершения процесса загрузки роутера. Иголкой или скрепкой нажмите и удерживайте на роутере кнопку сброса настроек (RESET) минимум 2 секунды, пока индикатор не погаснет. Дождитесь завершения процесса перезагрузки роутера. Когда индикатор загорится красным цветом, это указывает на то, что заводские настройки роутера восстановлены. При восстановлении заводских настроек все настройки роутера будут удалены. Вам придется настраивать роутер повторно.274 275 Вопрос 5. Что делать, если я не помню пароль для входа в приложение или на веб- страницу конфигурации? Попробуйте использовать пароль сети Wi-Fi роутера. Если проблема не решена, восстановите заводские настройки роутера. Вы можете подключить роутер следующими способами:

• Проводное соединение. Подключите порт WAN дополнительного роутера (должен быть новым или на нем должны быть восстановлены заводские настройки) к порту LAN настроенного роутера HUAWEI WiFi AX3 с помощью Ethernet-кабеля.

• Беспроводное соединение. Шаг 1. Разместите дополнительный роутер (должен быть новым или на нем должны быть восстановлены заводские настройки) на расстоянии не более одного метра от настроенного роутера HUAWEI WiFi AX3 и подключите его к источнику питания. Шаг 2. Когда индикатор на роутере HUAWEI WiFi AX3 начнет мигать, нажмите на нем кнопку H. Дождитесь, когда индикатор на дополнительном роутере укажет на то, что роутер подключен к сети. «Роутер HUAWEI» — роутер, который поддерживает HarmonyOS Mesh+. Проверьте, поддерживает ли ваше устройство эту функцию. Вопрос 4. Как подключить Wi-Fi-устройство к роутеру с помощью функции WPS? Когда ваш роутер включен, нажмите на нем на кнопку H, затем в течение двух минут нажмите на кнопку WPS на Wi-Fi-устройстве (например, на телефоне), чтобы начать стандартный процесс WPS-согласования и подключить Wi-Fi-устройство к сети Wi-Fi

Вопрос 3. Как подключить дополнительный роутер HUAWEI к сети роутера HUAWEI WiFi AX3?274 275 Вопрос 6. Как подключить роутер к устройству HUAWEI CPE для увеличения покрытия сети Wi-Fi? Вы можете подключить роутер следующими способами:

Проводное соединение Разместите роутер в месте со слабым сигналом или там, где нет сигнала, подключите порт WAN роутера к порту LAN устройства HUAWEI CPE с помощью кабеля Ethernet.

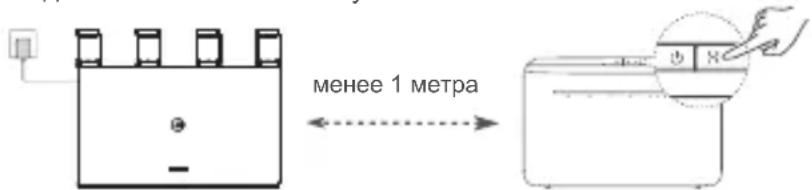

Беспроводное соединение (с помощью кнопки H). Шаг 1. Разместите роутер на расстоянии не более одного метра от устройства HUAWEI CPE и подключите его к источнику питания. Шаг 2. Когда индикатор на устройстве HUAWEI CPE начнет мигать, нажмите на нем кнопку H. Дождитесь, когда индикатор на роутере укажет на то, что роутер подключен к

Шаг 3. Разместите роутер в месте со слабым сигналом, подключите его к источнику

• Рисунок носит справочный характер.

• Убедитесь, что устройство HUAWEI CPE подключено к Интернету, что роутер новый (раньше не использовался) или на нем восстановлены заводские настройки. менее 1 метра276 277

• Убедитесь, что устройство HUAWEI CPE поддерживает функцию HUAWEI HiLink и протокол CoAP. Более подробную информацию можно узнать у дистрибьютора устройства.

• Убедитесь, что между роутером и устройством HUAWEI CPE меньше 10 метров, что между ними расположено не более двух стен. Меры предосторожности Безопасная эксплуатация

• Выключайте ваше устройство в местах, где использование подобных устройств запрещено. Не используйте данное устройство, если это может вызвать помехи в работе другого электронного оборудования.

• Согласно рекомендациям производителей кардиостимуляторов, во избежание помех минимальное расстояние между беспроводным устройством и кардиостимулятором должно составлять 15 см. При использовании кардиостимулятора держите устройство с противоположной от кардиостимулятора стороны и не храните устройство в нагрудном кармане.

• Не используйте и не заряжайте устройство в помещениях с повышенной влажностью, большим содержанием пыли и сильным магнитным полем. Это может привести к повреждению микросхем.

• Температура эксплуатации устройства составляет от 0 до 40 °C. Температура хранения устройства составляет от –40 до +70 °C. Не используйте устройство и его аксессуары в условиях экстремально высоких или низких температур.

• Используйте устройство в хорошо проветриваемом прохладном помещении. Не допускайте попадания на устройство прямых солнечных лучей. Не накрывайте устройство полотенцем или другими предметами. Не помещайте устройство в емкости с плохим отводом тепла, например в коробки или сумки.

• При эксплуатации устройства расстояние между излучателем и телом должно составлять не менее 20 см.276 277

• Использование несовместимого или несертифицированного адаптера питания, зарядного устройства или аккумуляторной батареи может привести к повреждению устройства, сокращению его срока службы, возгоранию, взрыву и прочим опасным последствиям.

• Для подключаемых к сети электропитания устройств розетка должна находиться рядом с устройством, и к ней должен быть осуществлен беспрепятственный доступ.

• Когда адаптер питания не используется, отключайте его от сети электропитания и данного устройства.

• Не трогайте устройство или адаптер питания мокрыми руками. Это может привести к короткому замыканию, поломкам или поражению электрическим током. Инструкции по утилизации Этот символ на устройстве, батарее, инструкции или упаковке означает, что само устройство и его батарея по истечении срока службы должны быть утилизированы в специальных пунктах приема, учрежденных городской администрацией. Так будут соблюдены правила утилизации электронных и электрических устройств, а также принципы бережного отношения к ресурсам и защиты здоровья человека и окружающей среды. Для получения более подробной информации обращайтесь в местную городскую администрацию, службу уничтожения бытовых отходов или магазин розничной торговли, в котором было приобретено устройство, либо посетите веб-сайт https://consumer.huawei.com/en/. Сокращение выбросов вредных веществ Данное устройство и его электрические аксессуары отвечают Регламенту ЕС по регистрации, оценке, получению разрешения и ограничению применения химических веществ (EU REACH), Директиве ЕС об ограничении содержания вредных веществ (RoHS) и Директиве об использовании и утилизации аккумуляторных батарей (если есть). Для получения более подробной информации о соответствии устройства требованиям регламента REACH и директивы RoHS посетите веб-сайт https://consumer.huawei.com/certication.278 279 Декларация соответствия ЕС

Компания Huawei Device Co., Ltd. настоящим заявляет, что данное устройство WS7100 V2 отвечает основным требованиям и соответствующим положениям следующих директив: RED 2014/53/EU, RoHS 2011/65/EU, ErP 2009/125/EC. Полный текст декларации соответствия, подробные сведения директивы ErP и актуальную информацию об аксессуарах и программном обеспечении можно посмотреть на веб-сайте: https://consumer.huawei.com/certication. Ограничения в диапазоне 5 ГГц Диапазон частот 5150–5350 МГц предусмотрен исключительно для использования в помещениях в следующих странах: AT, BE, BG, CH, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IS, IT, LI, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK, TR, UK(NI). Диапазоны частот и мощность Номинальные пороговые значения диапазонов частот и выходной мощности (излучаемой и (или) передаваемой), применяемые к этому радиооборудованию: Wi-Fi 2.4GHz: 20 dBm, Wi-Fi 5GHz: 5150-5350 MHz: 23 dBm, 5470-5725 MHz: 30 dBm. Уведомления Copyright © Huawei 2022. Все права защищены. ДАННЫЙ ДОКУМЕНТ НОСИТ СПРАВОЧНЫЙ ХАРАКТЕР И НЕ ПОДРАЗУМЕВАЕТ НИКАКИХ

Товарные знаки Wi-Fi

, логотип Wi-Fi CERTIFIED и логотип Wi-Fi являются товарными знаками альянса Wi-Fi Alliance. Другие товарные знаки, наименования изделий, услуг и компаний, упомянутые в настоящем руководстве, принадлежат их владельцам.278 279 Обновление версии С целью повышения безопасности данного устройства и качества обслуживания компания будет уведомлять вас о новых версиях при их появлении. Политика конфиденциальности Меры, принимаемые компанией для защиты вашей личной информации, описаны в политике конфиденциальности, опубликованной на веб-сайте https://consumer.huawei.com/privacy-policy. Лицензионное соглашение с конечным пользователем Перед использованием этого устройства внимательно прочтите и примите положения лицензионного соглашения с конечным пользователем (HUAWEI EULA) на веб-странице конфигурации устройства. Дополнительная информация Информацию о телефоне горячей линии и адресе электронной почты службы поддержки в вашей стране или регионе см. на сайте https://consumer.huawei.com/en/support/hotline.280 281 Вкладыш к краткому руководству пользователя

1. Изготовитель, адрес

Хуавэй Девайс Ко., Лтд. КНР, 523808, г. Дунгуань, Гуандун, Административное здание №2 . (Huawei Device Company Limited, Administration Building No.2, Xincheng Road, Songshan Lake Zone, Dongguan, Guangdong, 523808, Китай) Тел.: +86-755-28780808

2. Наименование и местонахождение уполномоченного изготовителем лица (импортера —

если партия) в соответствии с требованиями технических регламентов Таможенного союза ООО «Техкомпания Хуавэй», Российская Федерация, 121614, г. Москва, ул. Крылатская, д. 17, корпус 2, ОГРН 1027739023212.

3. Информация для связи

5. Наименование и обозначение

Роутер HUAWEI модель WS7100 V2

Роутер HUAWEI модель WS7100 V2 — это беспроводной роутер поддерживающий подключение нескольких устройств-клиентов. Роутер можно использовать в домах и малых офисах для предоставления пользователям доступа в Интернет.

7. Характеристики и параметры

От адаптера питания от сети переменного тока с параметрами питания: На входе: 100–240 В, 50/60 Гц На выходе: 12 В, 1 А

9. Страна производства

Устройство соответсвует: — ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; — TP TC 037/ 2016 «Об ограничении применения опасных веществ в изделиях электротехники и Адаптер питания соответсвует: — ТР ТС 004/2011 «О безопасности низковольтного оборудования»; — ТС 020/2011 «Электромагнитная совместимость технических средств»; — TP TC 037/ 2016 «Об ограничении применения опасных веществ в изделиях электротехники и Радиоэлектроники».

11. Правила и условия безопасной эксплуатации (использования)

Оборудование предназначено для использования в закрытых отапливаемых помещениях при температуре окружающего воздуха 0-40 град. С, и относительной влажности не выше 95%. Оборудование не нуждается в периодическом обслуживании в течение срока службы. Срок службы указан в эксплуатационных документах.

12. Правила и условия монтажа

Монтаж оборудования производится в соответствии с Кратким руководством пользователя,282 283 прилагаемом к данному оборудованию.

13. Правила и условия хранения

Оборудование должно храниться в закрытых помещениях, в заводской упаковке, при температуре окружающего воздуха от минус 40 до плюс 70 град. С, и относительной влажности не выше 95%. Срок хранения не превышает срок службы.

14. Правила и условия перевозки (транспортирования)

Перевозка и транспортировка оборудования допускается только в заводской упаковке, любыми видами транспорта, без ограничения расстояний.

15. Правила и условия реализации

16. Правила и условия утилизации

По окончании срока службы оборудования, обратитесь к официальному дилеру для утилизации оборудования.

17. Правила и условия подключения к электрической сети и другим техническим

средствам, пуска, регулирования и введения в эксплуатацию Производится в соответствии с Кратким руководством пользователя, прилагаемом к данному оборудованию.

18. Сведения об ограничениях в использовании с учетом предназначения для работы в

жилых, коммерческих и производственных зонах Оборудование предназначено для использования в жилых, коммерческих и производственных зонах без воздействия опасных и вредных производственных факторов. Оборудование предназначено для круглосуточной непрерывной эксплуатации без постоянного присутствия обслуживающего персонала282 283 284

19. Информация о мерах при неисправности оборудования

В случае обнаружения неисправности оборудования: — выключите оборудование, — отключите оборудование от электрической сети, — обратитесь в сервисный центр или к авторизованному дилеру для получения консультации или ремонта оборудования

20. Месяц и год изготовления и (или) информация о месте нанесения и способе

определения года изготовления Дата изготовления устройства указана на упаковке в формате ММ/ГГ (ММ-месяц, ГГ-год).

Роутер - 1 шт.; Адаптер питания - 1 шт.; Сетевой кабель - 1 шт.; Эксплуатационные документы. *Комплект поставки может отличаться в зависимости от страны или региона реализации.

Порт за захранванеБутон „H“ Индикатор

Оптичен/широколентов/ кабелен модем (от вашия доставчик на широколентова услуга)

широколентова услуга

широколентовата услуга VLAN
