Type de produit	Ponceuse excentrique pneumatique
Modèle	0 607 350 198
Marque	Bosch
Usage	Ponçage à sec des surfaces en bois, plastique, métal, mastic et vernis
Vitesse à vide (n0)	12 000 tr/min
Amplitude de course	2,5 mm
Diamètre de la feuille abrasive	80 mm
Pression de travail max.	6,3 bar (91 psi)
Raccord fileté	1/4" NPT
Diamètre intérieur du tuyau flexible	10 mm
Consommation d'air à vide	8,3 l/s (17,6 cfm)
Poids (selon EPTA)	0,62 kg (1,3 lb)
Niveau de pression acoustique (LpA)	73 dB(A)
Incertitude (K)	3 dB
Vibrations totales (ah)	< 2,5 m/s²
Incertitude vibration (K)	1,5 m/s²
Plateau de ponçage	Auto-agrippant, changement rapide
Système d'aspiration	Non intégré (modèle sans aspiration)
Régulateur de vitesse	Oui, variable
Entretien	Nettoyage régulier du filtre, lubrification avec huile SAE 10 ou 20
Alimentation	Air comprimé, pression min. 6,3 bar
Longueur max. du tuyau	4 m pour rendement optimal

FOIRE AUX QUESTIONS - 0 607 350 198 BOSCH

Comment raccorder l'outil à l'alimentation en air ?

Vissez le raccord fileté (4) dans la tubulure d'entrée d'air (3) en tenant cette dernière avec une clé à fourche de 19 mm pour éviter d'endommager les soupapes. Raccordez ensuite le tuyau d'alimentation en air (14) avec un accouplement approprié (12). Assurez-vous que la pression d'air est d'au moins 6,3 bar.

Comment changer la feuille abrasive ?

Nettoyez d'abord la surface du plateau de ponçage (9) avec un pinceau. Posez ensuite la nouvelle feuille abrasive (10) sur le plateau en pressant fermement. Le revêtement auto-agrippant permet une fixation rapide. Pour le modèle 198, utilisez des feuilles sans perforations.

Quelle huile utiliser pour la lubrification ?

Utilisez de l'huile moteur SAE 10 ou SAE 20. Versez quelques gouttes dans l'entrée d'air (3) puis faites fonctionner l'outil pendant 5 à 10 secondes pour répartir l'huile. Un huileur sur l'unité d'entretien est recommandé pour une lubrification continue.

Comment régler la vitesse de rotation ?

Utilisez le régulateur de vitesse (5) situé près de l'entrée d'air. Poussez-le vers l'extérieur pour augmenter la vitesse, vers l'intérieur pour la réduire. La vitesse optimale dépend du matériau travaillé et peut être ajustée pendant l'utilisation.

Puis-je utiliser cette ponceuse pour poncer du métal ?

Oui, elle est conçue pour le ponçage à sec du métal, du bois, du plastique et du mastic. Utilisez des feuilles abrasives adaptées (grain grossier pour dégrossissage, grain fin pour finition). Attention : après avoir poncé du métal, ne réutilisez pas la même feuille sur d'autres matériaux.

Comment entretenir le filtre d'entrée d'air ?

Nettoyez régulièrement le filtre au niveau de l'entrée d'air. Dévissez le raccord (4), retirez les poussières et saletés du filtre, puis revissez le raccord. Cela garantit un bon débit d'air et prolonge la durée de vie de l'outil.

Quel est le niveau sonore de cette ponceuse ?

Le niveau de pression acoustique typique est de 73 dB(A) avec une incertitude de 3 dB. Il est recommandé de porter un casque antibruit car le niveau peut dépasser 80 dB(A) selon l'utilisation.

Comment remplacer le plateau de ponçage ?

Retirez la feuille abrasive. Utilisez la clé à fourche (7) pour maintenir la broche sous le carter (6). Desserez le plateau (9) en tournant dans le sens anti-horaire. Placez la rondelle (8) sur le nouveau plateau et serrez dans le sens horaire. Remplacez immédiatement un plateau endommagé.

Que faire si l'outil ne démarre pas après un long arrêt ?

Coupez l'alimentation en air comprimé. Faites tourner manuellement le plateau de ponçage (9) plusieurs fois pour supprimer les forces d'adhésion. Rebranchez l'air et essayez de redémarrer. Si le problème persiste, contactez le service après-vente Bosch.

Quels grains de papier abrasif utiliser pour le bois ?

Pour le bois, utilisez un grain grossier (40-60) pour le dégrossissage, moyen (80-120) pour la rectification et fin (180-400) pour la finition. Les gammes Expert for Wood et Best for Wood sont recommandées.

MODE D'EMPLOI 0 607 350 198 BOSCH

Instructions originales

Instructions originales

正本使用说明书

原始使用说明书

山号

th.

id Peturuk Petuik uuk Perguaan

Original

vi Ban goc huo ng dan su dung

ar

中

1

181（00）

Deutsch. 6

English . Page 14

Francais 21

Espanol. Pagina 30

Portugues Pagina 38

Italien 46

Néerlandais 54

Danois 61

Suédois Page 69

Norvégien Page 76

Finnois Page 83

Grec Page 90

Turc Page 98

Polonais Page 106

Tchèque Page 114

Slovaque Page 122

Hongrois Page 129

Russe Page 138

Ukrainien Page 148

Kazakh Page 157

Romana. 166

Bulgare. 173

Macédonien. 182

Serbe. 190

Slovaque. 198

Avertissements de sécurité

Consignes générales de sécurité pour outils pneumatiques

AVERTISSEMENT

Avant le montage, l'utilisation, la réparation, l'entretien

et le remplacement d'accessoires ainsi qu'avant de travailler à proximité de l'outil pneumatique, lire et respecter toutes les consignes. Le non-respect des consignes suivantes peut entraîner des blessures graves.

Garder précieusement ces consignes de sécurité et les transmettre à l'opérateur.

Sécurité de la zone de travail

Attention aux surfaces devenues glissantes avec l'utilisation de la machine et veiller à ne pas trébucher sur le tuyau d'air ou le tuyau hydraulique. Glisser, trébucher et tomber sont les causes principales des blessures sur le lieu de travail. Ne pas faire fonctionner l'outil pneumatique en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Lors du travail de la pierre, des étincelles pourraient être générées risquant d'enflammer les poussières ou les vapeurs. Maintenir les spectateurs, enfants et visiteurs éloignés de votre endroit de travail lors de l'utilisation de l'outil pneumatique. Un moment d'inattention provoqué par la

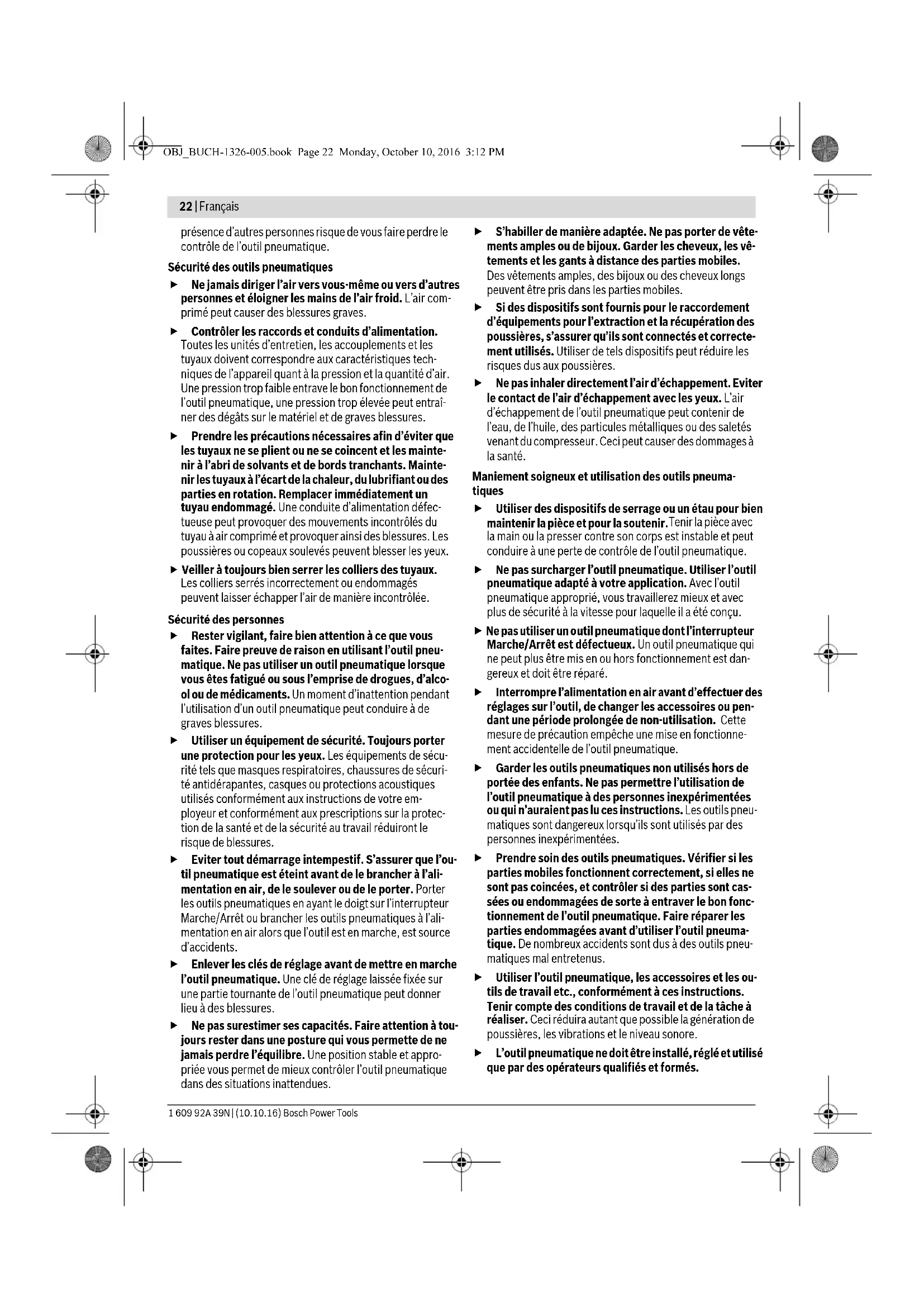

22 | Français

présence d'autres personnes risque de vous faire perdre le contrôle de l'outil pneumatique.

Sécurité des outils pneumatiques

Ne jamais diriger l'air vers vous-même ou vers d'autres personnes et éloigner les mains de l'air froid. L'air comprimé peut causer des blessures graves. Contrôler les raccords et conduits d'alimentation. Toutes les unités d'entretien, les accouplements et les tuyaux doivent correspondre aux caractéristiques techniques de l'appareil quant à la pression et la quantité d'air. Une pression trop faible entrave le bon fonctionnement de l'outil pneumatique, une pression trop élevée peut entraîner des dégâts sur le matériel et de graves blessures. Prendre les précautions nécessaires afin d'éviter que les tuyaux ne se plient ou ne se coincent et les maintenir à l'abri de solvants et de bords tranchants. Maintenir les tuyaux à l'écart de la chaleur, du lubrifiant ou des parties en rotation. Remplacer immédiatement un tuyau endommagé. Une conduite d'alimentation défectueuse peut provoquer des mouvements incontrôlés du tuyau à air comprimé et provoquer ainsi des blessures. Les poussières ou copeaux soulevés peuvent blesser les yeux. Veiller à toujours bien serrer les colliers des tuyaux. Les colliers serrés incorrectement ou endommagés peuvent laisser échapper l'air de manière incontrôlée.

Sécurité des personnes

Rester vigilant, faire bien attention à ce que vous faites. Faire preuve de raison en utilisant l'outil pneumatique. Ne pas utiliser un outil pneumatique lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil pneumatique peut conduire à de graves blessures. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que masques respiratoires, chaussures de sécurité antidérapantes, casques ou protections acoustiques utilisés conformément aux instructions de votre employeur et conformément aux prescriptions sur la protection de la santé et de la sécurité au travail réduiront le risque de blessures. Éviter tout démarrage intempestif. S'assurer que l'outil pneumatique est éteint avant de le brancher à l'alimentation en air, de le soulever ou de le porter. Porter les outils pneumatiques en ayant le doigt sur l'interrupteur Marche/Arrêt ou brancher les outils pneumatiques à l'alimentation en air alors que l'outil est en marche, est source d'accidents. Enlever les clés de réglage avant de mettre en marche l'outil pneumatique. Une clé de réglage laissée fixée sur une partie tournante de l'outil pneumatique peut donner lieu à des blessures. Ne pas surestimer ses capacités. Faire attention à toujours rester dans une posture qui vous permette de ne jamais perdre l'équilibre. Une position stable et appropriée vous permet de mieux contrôler l'outil pneumatique dans des situations inattendues.

S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties mobiles. Des vêtements amples, des bijoux ou des cheveux longs peuvent être pris dans les parties mobiles. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. L'utilisation de tels dispositifs peut réduire les risques dus aux poussières. Ne pas inhaler directement l'air d'échappement. Éviter le contact de l'air d'échappement avec les yeux. L'air d'échappement de l'outil pneumatique peut contenir de l'eau, de l'huile, des particules métalliques ou des saletés venant du compresseur. Ceci peut causer des dommages à la santé.

Maniement soigneux et utilisation des outils pneumatiques

Utiliser des dispositifs de serrage ou un étau pour bien maintenir la pièce et pour la soutenir. Tenir la pièce avec la main ou la presser contre son corps est instable et peut conduire à une perte de contrôle de l'outil pneumatique. Ne pas surcharger l'outil pneumatique. Utiliser l'outil pneumatique adapté à votre application. Avec l'outil pneumatique approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il a été conçu. Ne pas utiliser un outil pneumatique dont l'interrupteur Marche/Arrêt est défectueux. Un outil pneumatique qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. Interrompre l'alimentation en air avant d'effectuer des réglages sur l'outil, de changer les accessoires ou pendant une période prolongée de non-utilisation. Cette mesure de précaution empêche une mise en fonctionnement accidentelle de l'outil pneumatique. Garder les outils pneumatiques non utilisés hors de portée des enfants. Ne pas permettre l'utilisation de l'outil pneumatique à des personnes inexpérimentées ou qui n'auraient pas lu ces instructions. Les outils pneumatiques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées. Prendre soin des outils pneumatiques. Vérifier si les parties mobiles fonctionnent correctement, si elles ne sont pas coincées, et contrôler si des parties sont cassées ou endommagées de sorte à entraver le bon fonctionnement de l'outil pneumatique. Faire réparer les parties endommagées avant d'utiliser l'outil pneumatique. De nombreux accidents sont dus à des outils pneumatiques mal entretenus. Utiliser l'outil pneumatique, les accessoires et les outils de travail etc., conformément à ces instructions. Tenir compte des conditions de travail et de la tâche à réaliser. Ceci réduira autant que possible la génération de poussières, les vibrations et le niveau sonore. L'outil pneumatique ne doit être installé, réglé et utilisé que par des opérateurs qualifiés et formés.

Ne pas modifier l'outil pneumatique. Les modifications peuvent réduire l'efficacité des mesures de sécurité et augmenter les risques pour l'opérateur.

Service après-vente

Ne faire réparer votre outil pneumatique que par une personne qualifiée et seulement avec des pièces de rechange d'origine, ce qui garantit le maintien de la sécurité de l'outil pneumatique.

Consignes de sécurité pour les ponceuses excentriques pneumatiques

Au cas où la pièce, un accessoire ou même l'outil pneumatique se casserait, des particules pourraient être projetées à grande vitesse. Lors de l'utilisation ainsi que lors de travaux de réparation et de maintenance et lors du remplacement d'accessoire de l'outil pneumatique, porter toujours une protection oculaire résistant aux chocs. Le degré de protection nécessaire dépend de l'application correspondante. Porter un casque lors de travaux au-dessus de la tête. Ceci permet d'éviter des blessures. Maintenir toutes les personnes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Les fragments de pièces à usiner ou les disques à tronçonner cassés peuvent être propulsés et provoquer des blessures également en dehors de la zone immédiate de travail. Attention ! Les outils peuvent chauffer énormément lorsque l'outil pneumatique est utilisé pendant une longue durée. Porter des gants de protection. Les opérateurs et le personnel d'entretien doivent être capables physiquement de manipuler la taille, le poids et la puissance de l'outil pneumatique. S'attendre à des mouvements inattendus de l'outil pneumatique dus aux forces de réaction ou à la rupture de l'outil de travail. Bien tenir l'outil pneumatique et placer le corps et les bras dans une position permettant à l'utilisateur de contrôler ces mouvements inattendus. Ces précautions aident à éviter des blessures. Pour travailler avec cet outil pneumatique, se placer dans une position confortable, veiller à garder sa stabilité et éviter des positions défavorables ou dans lesquelles il est difficile de garder l'équilibre. Il est recommandé de changer de position pendant les travaux prolongés ; ceci peut aider à éviter engourdissements et fatigue. Éteindre l'outil pneumatique lors d'une interruption de l'alimentation en air ou lorsque la pression de service est réduite. Contrôler la pression de service et redémarrer avec une pression de service optimale. N'utiliser que les lubrifiants conseillés par Bosch. Ne pas utiliser d'outils de travail endommagés. Vérifier avant chaque utilisation d'un outil de travail s'il ne présente pas d'éclats, de fissures ou d'usure excessive.

Après une chute de l'outil pneumatique, examiner les dommages éventuels subsistants et remplacer l'outil de travail s'il a été endommagé. Après examen et mise en place de l'outil de travail, positionnez-vous - ainsi que les personnes qui se trouvent à proximité - à distance du plan de rotation de l'outil de travail et faites tourner l'outil à son régime à vide maximal pendant 1 minute. En général, les outils de travail endommagés se brisent pendant cette durée de test.

Ne jamais placer votre main à proximité de l'accessoire en rotation. Vous pourriez vous blesser. Ne pas utiliser l'outil pneumatique sans disque abrasif. Le plateau de ponçage risque sinon de s'user, auquel cas les disques abrasifs ne peuvent alors plus être fixés correctement. L'outil pneumatique risque d'être soumis à des décharges électrostatiques lors du ponçage de matières plastiques ou d'autres matériaux non conducteurs. Lors de l'utilisation de l'outil pneumatique, l'opérateur pourrait ressentir des sensations désagréables dans les mains, les bras, les épaules, le cou ou d'autres parties du corps pendant le travail. Au cas où l'opérateur ressentirait des symptômes tels que malaise permanent, indisposition, palpitations, douleur, fourmillements, engourdissement, brûlures ou rigidité, ne pas ignorer ces signes d'alerte. L'opérateur devrait informer son employeur et consulter un médecin qualifié. Ne pas utiliser de disques à tronçonner. La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil pneumatique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclats. Veuillez placer les disques abrasifs auto-agrippants de façon concentrique sur le plateau de ponçage.

AVERTISSEMENT

La poussière générée lors du frottage, sciage, ponçage, alésage

et autres activités peut avoir des effets cancérigènes, toxiques pour la reproduction ou mutagènes. Les poussières contiennent entre autres les matériaux suivants :

- le plomb dans les couleurs et vernis contenant du plomb ;

• - l'acide silicique cristallin dans les briques, le ciment et autres travaux de maçonnerie ;
• - l'arsenic et le chrome contenus dans le bois traité chimiquement.

Le risque de tomber malade dépend de la fréquence à laquelle vous êtes exposé à telles substances. Afin de réduire le risque, il est recommandé de ne travailler que dans des locaux bien aérés avec un équipement de protection correspondant (p. ex. appareils de protection respiratoires spécialement conçus à cet effet et filtrant même les particules les plus fines).

Le meulage de certains matériaux peut produire des poussières et des vapeurs pouvant créer une atmosphère explosive. Lors de leur utilisation, les outils pneumatiques peuvent générer des étincelles susceptibles d'enflammer la poussière ou les vapeurs.

Lors du travail sur la pièce, le niveau sonore peut augmenter ; ceci peut être évité par des mesures appropriées telles que, par exemple, l'utilisation de matériaux isolants si des bruits de sonnette étaient générés. Lors de l'utilisation de l'outil pneumatique, si ce dernier est muni d'un silencieux, toujours s'assurer que celui-ci est en place et en état impeccable de fonctionnement. L'effet des vibrations peut endommager les nerfs et perturber la circulation sanguine des mains et des bras. - Porter des gants qui tiennent bien. L'air comprimé refroidit les poignées de l'outil pneumatique. Des mains chaudes sont moins sensibles aux vibrations. Des gants larges peuvent être saisis par les éléments en rotation. Au cas où vous sentiriez des engourdissements, des fourmillements ou des douleurs dans les mains ou les doigts, ou si ceux-ci deviendraient blancs, arrêter le travail avec l'outil pneumatique, informer votre employeur et consulter un médecin. - Tenir l'outil pneumatique fermement mais sans trop forcer, en respectant les forces de réaction nécessaires de la main. Plus vous tenez l'outil fermement, plus les vibrations peuvent augmenter. Si des accouplements rotatifs universels (accouplements à griffe) sont utilisés, il faut monter des tiges de blocage. Utiliser des câbles de sécurité Whipcheck pour empêcher tout relâchement d'un accouplement flexible - tuyau et tuyau - tuyau. Ne jamais porter l'outil pneumatique par le flexible.

Symboles

Les symboles suivants peuvent être importants pour l'utilisation de votre outil pneumatique. Veuillez mémoriser les symboles et leur signification. L'interprétation correcte des symboles vous permettra de bien utiliser votre outil pneumatique et en toute sécurité.

Symbole Signification

Avant le montage, l'utilisation, la réparation, l'entretien et le remplacement d'accessoires, ainsi qu'avant de travailler à proximité de l'outil pneumatique, lire et respecter toutes les consignes. Le non-respect des consignes et instructions suivantes peut entraîner de graves blessures.

W Watt Puissance
Nm Newton-metre		Unité d'énergie (de moment d'un couple)
kg	Kilogramme	Masse, Poids
Ibs	Pounds
mm Millimetre Longueur

Symbole Signification
min	Minutes	Temps, durée
s	Secondes
tr/min	Tours ou mouvement alter-natif par minute	Vitesse à vide
bar	bar	Pression d'air
psi	lilves au pouce carré
l/s	Litres par seconde	Consummation d'air
cfm	pieds cubes par minute
dB Décibel		Unité particulièrement de puissance acous-tique relative
QC	Quick change (mandrin à serrage rapide)
○	Symbole pour six pans creux	Porte-outil
■ Symbole pour carré mâle
UNF	US filetage à pas fin (Unified National Fine Thread Series)
G	Filetage Whitworth	Filetage de raccorde-ment
NPT	National pipe thread

Description et performances du produit

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Dépliez le volet sur lequel l'outil pneumatique est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d'utilisation.

Utilisation conforme

L'outil pneumatique est conçu pour le ponçage à sec des surfaces en bois, en matières plastiques, en métal et en mastic, ainsi que des surfaces vernies.

Éléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'appareil pneumatique sur la page graphique.

1 Interrupteur Marche/Arrêt 2 Sortie d'air avec silencieux 3 Tubulure de raccordement sur l'entrée d'air 4 Raccord fileté 5 Régulateur de vitesse 6 Carter d'aspiration 7 Clé à fourche (21 mm) 8 Rondelle 9 Plateau de ponçage

10 Feuille abrasive 11 Dispositif d'aspiration de poussières 12 Accouplement 13 Collier pour tuyau flexible 14 Tuyau d'alimentation en air 15 Tuyau air d'évacuation

*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouvez les accessoires complets dans notre programme d'accessoires.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec toutes les dispositions de la directive 2006/42/CE

et ses modifications ultérieures ainsi qu'avec les normes suivantes : EN ISO 11148-8.

Dossier technique (2006/42/CE) auprès de :

Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Henk Becker

Ponceuse excentrique pneumatique

N° d'article 0 607 350 ...	... 198	... 199	... 200
Vitesse à vide n0	tr/min 12000 12000 12000
Amplitude de course	mm 2,5 5,0 2,5
Ø de la feuille abrasive	mm 80 150 150
Pression de travail max sur l'outil	bar	6,3	6,3
	psi	91	91
Raccord filtré du raccord de flexible	1/4" NPT		1/4" NPT
Diamètre intéérieur du tuyau flexible	mm 10 10 10
Consommation d'air en marche à vide	l/s	8,3	8,5
	cfm	17,6	18,0
Poids suivant EPTA-Procedure 01:2014	kg	0,62	0,68
	lbs	1,3	1,5

Niveau sonore et vibrations

Valeurs d'émissions sonores déterminées selon la norme EN ISO 15744.

Le niveau sonore peut dépasser 80 dB(A) pendant l'utilisation de l'outil. Portez un casque antibruit !

Le niveau sonore en dB(A) typique de l'util pneumatique est le suivant :
Niveau de pression acoustique LpA	dB(A)	73	76	76
Incertitude K	dB	3	3	3

Valeurs totales des vibrations a_h (somme vectorielle des trois axes directionnels) et incertitude K relevantes conformément à la norme EN 28927 :

ah	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

Le niveau d'oscillation indiqué dans ces instructions d'utilisation a été mesuré conformément à la norme EN ISO 11148 et peut être utilisé pour une comparaison d'outils pneumatiques. Il est également approprié pour une estimation préliminaire de la charge vibratoire.

Le niveau d'oscillation correspond aux utilisations principales de l'outil pneumatique. Si l'outil pneumatique est néanmoins utilisé pour d'autres applications, avec différents accessoires ou d'autres outils de travail, ou s'il est mal entretenu, le niveau d'oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail.

Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'outil pneumatique est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail.

Déterminez des mesures de protection supplémentaires permettant de protéger l'utilisateur des effets des vibrations, telles que par exemple : entretien de l'outil pneumatique et des outils de travail, maintien au chaud des mains, organisation des opérations de travail.

Montage

Raccordement à l'alimentation en air (voir figure A)

Veillez à ce que la pression de l'air comprimé ne soit pas inférieure à 6,3 bar (91 psi) car l'outil pneumatique est conçu pour cette pression d'utilisation.

Pour un rendement maximal, les valeurs du diamètre intérieur du tuyau ainsi que des raccords de tuyau indiqués dans le tableau « Caractéristiques techniques » doivent être respectées. Afin de maintenir un rendement maximal, n'utiliser que des tuyaux ayant une longueur maximale de 4 m.

L'air comprimé doit être exempt de corps étrangers et d'humidité afin de protéger l'outil pneumatique contre tout endommagement, encrassement et oxydation.

Note : Il est nécessaire d'utiliser une unité d'entretien pour air comprimé. Elle assure un fonctionnement impeccable des outils pneumatiques.

Respectez les instructions d'utilisation de l'unité d'entretien. Tous les accessoires de tuyauteries et ferrures, conduites et tuyaux doivent être appropriés à la pression et au débit d'air nécessaires.

Évitez des engorgements du tuyau d'aspiration causés par coinçage, flambage ou traction, par exemple !

En cas de doute, contrôlez la pression auprès de l'entrée d'air à l'aide d'un manomètre, l'outil pneumatique étant en marche.

Raccordement de l'alimentation en air à l'outil pneumatique

• Vissez le raccord 4 dans la tubulure de raccordement de l'entrée d'air 3.

Afin d'éviter un endommagement des parties intérieures de soupapes de l'outil pneumatique, il est recommandé lors du vissage et du dévissage du raccord 4 sur la tubulure de raccordement de l'entrée d'air 3 de la tenir à l'aide d'une clé à fourche (ouverture 19 mm).

Raccordez le tuyau d'alimentation en air 14 avec l'accouplement approprié 12 sur le raccord filtré 4.

Note : Fixer tous les tuyaux d'alimentation en air d'abord sur l'outil pneumatique et ensuite sur l'unité d'entretien.

Évacuation de l'air d'échappement (voir figure B)

Une évacuation de l'air d'échappement permet d'évacuer l'air dans un tuyau d'échappement vers l'extérieur de votre lieu de travail tout en assurant une insonorisation optimale. En plus, les conditions de travail se trouvent améliorées, étant donné que votre lieu de travail n'est plus pollué par de l'air contenant de l'huile et que les poussières et/ou les copeaux ne sont plus soulevés.

• Dévissez le silencieux de la sortie d'air 2 et remplacez-le par un raccord conduit flexible 4.
• Desserrez le collier 13 du tuyau d'air d'évacuation 15 et fixez le tuyau d'air d'évacuation par-dessus le raccord filtré 4 en serrant le collier.

Changement d'outil

N'utiliser que des outils de travail en parfait état et non usés. Les outils de travail défectueux peuvent par exemple casser et entraîner des blessures et des dégâts sur le matériel.

Changement de la feuille abrasive

- Avant de monter une nouvelle feuille abrasive, éliminez les poussières et impuretés se trouvant sur le plateau de ponçage 9 à l'aide d'un pinceau, par exemple.

La surface du plateau de ponçage 9 est équipée d'un revêtement auto-agrippant ce qui permet de fixer rapidement et facilement les feuilles abrasives à système auto-agrippant.

• Pressez la feuille abrasive 10 sur la surface inférieure du plateau de ponçage 9.
• 0607 350 199|...200 : Afin de garantir une bonne aspiration des poussières, s'assurer que les perforations de la feuille abrasive et du plateau de ponçage coïncident.

Choix de la feuille abrasive

En fonction du matériel à travailler et du travail demandé, il existe différentes feuilles abrasives :

Matériau Utilisation Grains
- P einture	Pour-retirer des couches de peinture	grossier 40
- V e r n i s		60
- Masse de remplissage	Pour poncer les couches de base de peinture (p.ex. enlever	moyen 80
- S p a t u l e	les traits de pinceau, les gouttes de peinture et les nez)
		100
		120
	Pour le finissage d'aprèsts avant l'application de la peinture	fin 180
	laquée
		240
		320
		400

	Matériau	Utilisation	Grains
expert Wood best Wood	Expert for Wood - Tous les bois dur, bois tendre, pan- neaux agglomerés, pan- neaux muraux)	Pour le dégrossissage p. ex. de poutres et planches ru- gueuses, non mabotées	grossier 4060
		Pour la rectification (plane) et le nivellement de petites rugo- sités	moyen 80100120
	Best for Wood - Bois dur - Panneaux d'agglomérés - Panneaux muraux - Matériaux en métal	Pour la rectification de parachèvement et le ponçage du bois fin 180	240320400
best Stone best Stone	- Laque automobile - Pierre - Marbre - Gr an it - Cér amique - Verre - Plexiglas - Matières plastiques ren-forcées en fibre de verre	Pour le dégrossissage	grossier 80
		Pour le ponçage de forme et le chanfreinage	moyen 100120
		Pour le ponçage de finition lors du façon fin 180	240320400
		Polissage et arrondissage	très fin6001200

Choix du plateau de ponçage

Suivant l'utilisation, il est possible de monter des plateaux de ponçage de différentes duretés sur l'outil pneumatique :

• Plateau de ponçage extra souple : approprié pour le polissage et le ponçage de précision, également sur les surfaces bombées.
• Plateau de ponçage souple : approprié pour tous les travaux de ponçage, à utilisation universelle.
• Plateau de ponçage dur : approprié pour une plus grande puissance de ponçage sur surfaces planes.

Changement du plateau de ponçage

Note : Remplacez immédiatement un plateau de ponçage endommagé.

• Retirez la feuille abrasive 10.
• Poussez la clé à fourche 7 au-dessous du carter d'aspiration réglable en hauteur 6 et tenez la broche de ponçage avec la clé à fourche.
• Desserrez le plateau de ponçage 9 de la broche de ponçage en le tournant dans le sens inverse des aiguilles d'une montre. Enlevez la rondelle 8, placez-la sur le nouveau plateau de ponçage et serrez celui-ci avec la rondelle dans le sens des aiguilles d'une montre.

On peut en outre utiliser la deuxième rondelle 8 pour éviter l'adhésion de la ponceuse excentrique à la pièce à travailler lorsque l'aspiration des poussières est active.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou de personnes se trouvant à proximité.

Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lazure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.

- Si possible, utilisez un dispositif d'aspiration des poussières approprié au matériau. - Veillez à bien aérer la zone de travail. - Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays.

Évitez toute accumulation de poussières à l'emplacement de travail. Les poussières peuvent facilement s'enflammer.

Ponçage sans aspiration de poussières (0 607 350 198)

• Utiliser des feuilles abrasives sans perforations.

Aspiration externe de copeaux (0 607 350 199|... 200)

Raccordez le tuyau d'aspiration (accessoire) directement sur le dispositif d'aspiration de poussières 11.

L'aspirateur doit être approprié au matériau à travailler.

Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spécifiques.

Fonctionnement

Mise en service

L'outil pneumatique fonctionne de façon optimale à une pression de travail de 6,3 bar (91 psi), mesurée au niveau de l'entrée d'air quand l'outil est en marche.

Enlevez les outils de réglage avant de mettre l'outil pneumatique en service. Un outil de réglage se trouvant sur une partie en rotation peut causer des blessures.

Note : Au cas où l'appareil ne se mettrait pas en route, par exemple après une longue période de non-utilisation, interrompez l'alimentation en air comprimé puis faites tourner le plateau de ponçage 9 plusieurs fois à la main. Cela permet de supprimer les forces d'adhésion indésirables.

Pour économiser l'énergie, ne mettez en marche l'outil pneumatique qu'au moment de son utilisation.

Pour la mise en service de l'outil pneumatique, pousser l'interrupteur Marche/Arrêt 1 vers le bas et maintenez-le appuyé au cours du fonctionnement. Pour éteindre l'outil pneumatique, relâcher l'interrupteur Marche/Arrêt 1.

Présélection de la vitesse de rotation (voir figure C)

Le régulateur de vitesse 5 permet de sélectionner la vitesse de rotation nécessaire même durant l'utilisation de l'appareil.

Pour une vitesse de rotation maximale, pousser le régulateur de vitesse 5 loin de la tubulure de raccordement sur l'entrée d'air 3. - Pour une vitesse de rotation minimale, serrer le régulateur de vitesse 5 vers la tubulure de raccordement sur l'entrée d'air 3.

La vitesse de rotation nécessaire dépend du matériau à travailler et des conditions de travail et peut être déterminée par des essais pratiques.

Instructions d'utilisation

Avant de déposer l'outil pneumatique, attendre que celui-ci soit complètement à l'arrêt. Veiller à ce que les feuilles abrasives auto-adhésives soient montées sur le plateau de ponçage de manière concentrique. Éteindre l'outil pneumatique lors d'une interruption de l'alimentation en air ou lorsque la pression de service est réduite. Contrôler la pression de service et redémarrer avec une pression de service optimale.

Des sollicitations soudaines entraînent une forte chute de la vitesse de rotation ou un arrêt, elles ne sont cependant pas nuisibles pour le moteur.

Ponçage de surfaces

• Mettre en marche l'outil pneumatique, le poser de sorte que toute la surface abrasive repose sur le matériau à travailler et l'avancer sur la pièce à travailler en exerçant une pression modérée.

La puissance d'enlèvement de matière ainsi que l'état de la surface dépendent en grande partie du choix de la feuille abrasive, de la vitesse présélectionnée ainsi que de la pression exercée sur l'appareil.

Seules des feuilles abrasives impeccables assurent un bon travail de ponçage et ménagent l'outil pneumatique. Veillez à ce que la pression de travail soit régulière, afin d'augmenter la durée de vie des feuilles abrasives.

Une trop grande pression exercée sur l'appareil n'entraîne pas une meilleure puissance de ponçage, mais une usure plus importante de l'outil pneumatique et de la feuille abrasive. Une feuille abrasive avec laquelle on a travaillé du métal ne doit pas être utilisée pour d'autres matériaux.

N'utilisez que des accessoires de ponçage d'origine Bosch.

Ponçage grossier

Montez une feuille abrasive à gros grains. N'exercez qu'une légère pression sur l'outil pneumatique afin de le faire tourner à une vitesse plus élevée et d'obtenir un meilleur enlèvement de matière.

Ponçage de finition

Montez une feuille abrasive à grains fins. Tout en appliquant une pression modérée, guidez l'appareil sur la pièce à travailler en effectuant des mouvements circulaires ou en alternant les passes longitudinales et transversales. Ne coincez pas l'outil pneumatique afin d'éviter d'endommager la pièce à travailler, par exemple les bandes de lisière.

En variant légèrement la pression exercée ou en modifiant la vitesse, il est possible de réduire la vitesse du plateau de ponçage tout en maintenant le mouvement excentrique.

• Une fois l'opération de travail terminée, arrêtez l'outil pneumatique.

Entretien et service après-vente

Nettoyage et entretien

Ne faites effectuer les travaux de réparation et d'entretien que par du personnel qualifié. Ceci permet d'assurer la sécurité de l'outil pneumatique. Mesurez régulièrement la vitesse de rotation à vide de la broche d'entraînement. Si la valeur mesurée est supérieure à la vitesse à vide n0 indiquée (voir les « Caractéristiques techniques »), il convient de faire vérifier l'outil pneumatique dans une station de service après-vente agréée. Quand la vitesse à vide est trop élevée, l'outil de travail risque de se briser. Quand elle est trop faible, l'outil pneumatique est moins performant.

Un atelier de service après-vente Bosch autorisé effectue ce travail rapidement et de façon fiable.

N'utilisez que des pièces de rechange d'origine Bosch.

Nettoyage régulier

• Nettoyez régulièrement le filtre au niveau de l'entrée d'air de l'outil pneumatique. Dévissez à cet effet le raccord 4 et enlevez du filtre les poussières et les saletés. Ensuite, serrez à nouveau le raccord.
• Les particules d'eau et les saletés se trouvant dans l'air comprimé favorisent l'oxydation et provoquent une usure des lamelles, des soupapes, etc. Afin d'éviter ceci, il est recommandé d'introduire quelques gouttes d'huile pour moteurs au niveau de l'entrée d'air 3. Ensuite, raccorder de

nouveau l'outil pneumatique sur l'alimentation en air (voir « Raccordement à l'alimentation en air », page 26) et le laisser en service pendant 5 à 10 s en essuyant l'huile qui sort à l'aide d'un chiffon. Si l'outil pneumatique n'est pas utilisé pendant un certain temps, il est recommandé d'appliquer ce procédé à chaque fois.

Entretien régulier

• Après les 150 premières heures de fonctionnement, nettoyez l'engrenage avec un solvant doux. Suivez les indications d'utilisation et d'élimination du fabricant du solvant. Ensuite, graissez l'engrenage avec de la graisse spéciale pour engrenages Bosch. Après le premier nettoyage, répétez l'opération de nettoyage toutes les 300 heures de fonctionnement.

Graisse spéciale pour engrenages (225 ml) N° d'article 3 605 430 009

• Les lamelles du moteur doivent être contrôlées et, le cas échéant, remplacées à intervalles réguliers par une personne qualifiée.

Lubrification des outils pneumatiques qui ne font pas partie de la série CLEAN

Pour tous les outils pneumatiques Bosch qui ne font pas partie de la série CLEAN (un type spécial de moteur à air comprimé qui fonctionne avec air comprimé exempt d'huile), il est recommandé de mélanger un embrun d'huile à l'air comprimé. Le huileur d'air comprimé nécessaire se trouve sur l'unité d'entretien de l'air comprimé monté en amont de l'outil pneumatique (pour des informations plus précises, s'adresser au fabricant de compresseurs).

Pour le graissage direct de l'outil pneumatique ou pour le mélange dans l'unité d'entretien, il est recommandé d'utiliser l'huile pour moteur SAE 10 ou SAE 20.

Accessoires

Vous pouvez vous informer sur le programme complet d'accessoires de qualité sur les sites www.bosch-pt.com ou auprès de votre revendeur spécialisé.

Service Après-Vente et Assistance

Pour toute commande de renseignements ou commande de pièces de rechange, veuillez nous préciser impérativement le numéro d'article à dix chiffres de l'outil pneumatique indiqué sur la plaque signalétique.

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également

sous: www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

France

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tél. : [phone]

(coût d'une communication locale)

Fax : [phone]

E-Mail : [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tél. : [phone]

Fax : [phone]

E-mail : [e-mail]

Belgique, Luxembourg

Tél. : [phone]

Fax : [phone]

E-mail : [e-mail]

Suisse

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.

Tél. : [phone]

Fax : [phone]

E-mail : [e-mail]

Élimination des déchets

Les outils pneumatiques, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage approprié.

Éliminer les produits de graissage et de nettoyage en respectant les directives concernant la protection de l'environnement. Respecter les règlements en vigueur.

Éliminer les lamelles du moteur en respectant les directives concernant la protection de l'environnement ! Les lamelles du moteur contiennent du téflon. Ne pas les chauffer à plus de 400 °C, parce que sinon des vapeurs nuisibles peuvent être générées.

Si votre outil pneumatique n'est plus utilisable, veuillez le faire parvenir à un centre de recyclage ou le déposer dans un magasin, p. ex. dans un atelier de Service Après-Vente agréé Bosch.

Sous réserve de modifications.

30 | Espagnol

Espagnol

ah	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

ah	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

Le niveau de vibrations indiqué dans ces instructions a été mesuré conformément à la procédure de mesure normalisée EN ISO 11148 et peut être utilisé pour comparer des outils pneumatiques. Il convient également à une estimation préliminaire de la charge vibratoire.

Le niveau de vibrations indiqué représente les applications principales de l'outil pneumatique. Si l'outil électrique est utilisé pour d'autres applications, avec des accessoires différents ou sans entretien suffisant, le niveau de vibrations peut différer. Cela peut augmenter considérablement la charge vibratoire sur toute la période de travail.

Pour une évaluation précise de la charge vibratoire, il faut également prendre en compte les périodes pendant lesquelles l'outil pneumatique est éteint ou fonctionne à vide. Cela peut réduire considérablement la charge vibratoire sur toute la période de travail.

Pour cela, avant de commencer le travail, prévoir des mesures de sécurité supplémentaires pour protéger l'opérateur, par exemple : entretien de l'outil pneumatique et des accessoires, maintien au chaud des mains, organisation des différentes opérations de travail.

Grec 95

Déclaration de conformité

ah	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

ah	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

\( a_h \)	m/s²	< 2,5	3,1	3,1
K	m/s²	1,5	1,5	1,5

178 | Bulgare

Посоченото в това ръководство за експлоатация равнище на вибрации е определено съгласно процедура, стандартизирана в EN ISO 11148, и може да служи за сравняване на пневматични инструменти един с друг. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации.

Посоченото равнище на вибрациите се отнася за основните области на приложение на пневматичния инструмент. Ако пневматичният инструмент бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увеличи значително сумарното натоварване от вибрации в процеса на работа.

За точна оценка на натоварването от вибрациите трябва да се отчита и времето, в което пневматичният инструмент е изключен от работа, но без да се ползва. Това би могло значително да намали сумарното натоварване от вибрации.

Предприемайте допълнителни мерки за предпазване на работещия с пневматичен инструмент от вредното влияние на вибрациите, напр. правилно поддържане на пневматичните инструменти и работните инструменти, затопляне на ръцете, правилно организиране на последователността на работните стъпки.

Déclaration de conformité : Nous déclarons sous notre seule responsabilité que le produit décrit dans la section « Caractéristiques techniques » est conforme aux dispositions de la directive 2006/42/CE, y compris ses modifications, ainsi qu'aux normes suivantes : EN ISO 11148-8.

Documentation technique (2006/42/CE) chez : Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, ALLEMAGNE

ah	m/s2	<2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

Le niveau de vibrations indiqué a été mesuré conformément à la procédure de mesure normalisée ISO 11148 et peut être utilisé pour comparer différents outils pneumatiques. Il peut également être utilisé pour une estimation préliminaire de l'exposition aux vibrations. Le niveau de vibrations indiqué est pour l'application principale de l'outil pneumatique. Si l'outil pneumatique est utilisé pour d'autres applications, avec des accessoires différents, ou s'il est insuffisamment entretenu, le niveau de vibrations peut différer de la norme. Cela peut augmenter considérablement l'exposition aux vibrations sur l'ensemble de la période de travail.

Pour une estimation précise de l'exposition aux vibrations, il faut également prendre en compte les périodes pendant lesquelles l'outil pneumatique est éteint ou fonctionne à vide, et non seulement le moment où il est en usage. Cela peut réduire considérablement l'exposition aux vibrations sur l'ensemble de la période de travail.

Prenez des mesures de sécurité supplémentaires pour protéger l'opérateur des effets des vibrations, par exemple : entretenez l'outil pneumatique et les accessoires, gardez les mains au chaud, et organisez le déroulement du travail.

Déclaration de conformité

Nous déclarons sous notre seule responsabilité que le produit décrit dans la documentation technique est conforme aux dispositions de la directive 2006/42/CE, y compris ses modifications, ainsi qu'aux normes suivantes : EN ISO 11148-8.

Documentation technique (2006/42/CE) chez : Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, ALLEMAGNE

ah	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

Bosch Power Tools 1609 92A 39N|{10.10.16}

224 Letton

Se conformer aux réglementations du pays concernant le type de matériau à usiner.

Ne pas laisser de déchets sur le lieu de travail. Les déchets peuvent prendre feu.

Ne pas aspirer de poussières (0 607 350 198). Utiliser du papier de verre sans ...

Aspirateur extérieur (0 607 350 199|... 200)

• Brancher le tuyau (accessoire) directement sur l'unité d'aspiration 11.

L'aspirateur approprié est adapté au type de matériau à usiner.

280|Vietnamien

Lors de l'aspiration de poussières sèches particulièrement nocives pour la santé ou cancérigènes, utiliser un aspirateur de type approprié.

Instructions de soudage

Mise en service

L'outil pneumatique fonctionne avec une pression optimale de 6,3 bar (91 psi), mesurée à l'entrée d'air de l'outil pneumatique.

Retirer tout outil de réglage de l'outil pneumatique avant de le démarrer. Un outil de réglage laissé dans une pièce rotative peut causer des blessures.

Remarque : Si l'outil pneumatique ne démarre pas, par exemple après une longue période d'inutilisation, déconnecter l'alimentation en air et faire tourner le disque environ 9 fois. Cette méthode permet de surmonter l'adhérence.

Pour économiser l'énergie, n'allumer l'outil pneumatique que lorsque cela est nécessaire.

0kss (ccw) gdslaolog (Cgagdu gawgj) 5 cewosis pabii ly .si klail jLJ

5gjglai jwagj1j5 .s31g

-ccmu 10kui,uej

Jlai SsiuW Caaog a 15 31g0s
