Tipo di prodotto	Levigatrice orbitale pneumatica
Modello	0 607 350 198
Marca	Bosch
Utilizzo	Levigatura a secco di superfici in legno, plastica, metallo, stucco e vernice
Velocità a vuoto (n0)	12 000 giri/min
Ampiezza di oscillazione	2,5 mm
Diametro del foglio abrasivo	80 mm
Pressione di esercizio max.	6,3 bar (91 psi)
Raccordo filettato	1/4" NPT
Diametro interno del tubo flessibile	10 mm
Consumo d'aria a vuoto	8,3 l/s (17,6 cfm)
Peso (secondo EPTA)	0,62 kg (1,3 lb)
Livello di pressione acustica (LpA)	73 dB(A)
Incertezza (K)	3 dB
Vibrazioni totali (ah)	< 2,5 m/s²
Incertezza vibrazioni (K)	1,5 m/s²
Piatto di levigatura	Autoaggrappante, cambio rapido
Sistema di aspirazione	Non integrato (modello senza aspirazione)
Regolatore di velocità	Sì, variabile
Manutenzione	Pulizia regolare del filtro, lubrificazione con olio SAE 10 o 20
Alimentazione	Aria compressa, pressione min. 6,3 bar
Lunghezza max. del tubo	4 m per rendimento ottimale

Domande frequenti - 0 607 350 198 BOSCH

Come collegare l'utensile all'alimentazione d'aria?

Avvitare il raccordo filettato (4) nel tubo di ingresso dell'aria (3) tenendo quest'ultimo con una chiave a forchetta da 19 mm per evitare di danneggiare le valvole. Collegare quindi il tubo di alimentazione dell'aria (14) con un attacco appropriato (12). Assicurarsi che la pressione dell'aria sia di almeno 6,3 bar.

Come cambiare il foglio abrasivo?

Pulire prima la superficie del piatto di levigatura (9) con un pennello. Posare quindi il nuovo foglio abrasivo (10) sul piatto premendo saldamente. Il rivestimento autoaggrappante consente un fissaggio rapido. Per il modello 198, utilizzare fogli senza fori.

Quale olio utilizzare per la lubrificazione?

Utilizzare olio motore SAE 10 o SAE 20. Versare alcune gocce nell'ingresso dell'aria (3) e far funzionare l'utensile per 5-10 secondi per distribuire l'olio. Si consiglia un lubrificatore sull'unità di manutenzione per una lubrificazione continua.

Come regolare la velocità di rotazione?

Utilizzare il regolatore di velocità (5) situato vicino all'ingresso dell'aria. Spingerlo verso l'esterno per aumentare la velocità, verso l'interno per ridurla. La velocità ottimale dipende dal materiale lavorato e può essere regolata durante l'uso.

Posso usare questa levigatrice per levigare il metallo?

Sì, è progettata per la levigatura a secco di metallo, legno, plastica e stucco. Utilizzare fogli abrasivi adatti (grana grossa per sgrossatura, grana fine per finitura). Attenzione: dopo aver levigato il metallo, non riutilizzare lo stesso foglio su altri materiali.

Come mantenere il filtro di ingresso dell'aria?

Pulire regolarmente il filtro all'ingresso dell'aria. Svitare il raccordo (4), rimuovere polvere e sporco dal filtro, quindi riavvitare il raccordo. Ciò garantisce un buon flusso d'aria e prolunga la durata dell'utensile.

Qual è il livello sonoro di questa levigatrice?

Il livello di pressione acustica tipico è di 73 dB(A) con un'incertezza di 3 dB. Si consiglia di indossare una cuffia antirumore poiché il livello può superare 80 dB(A) a seconda dell'uso.

Come sostituire il piatto di levigatura?

Rimuovere il foglio abrasivo. Utilizzare la chiave a forchetta (7) per mantenere il mandrino sotto la carcassa (6). Allentare il piatto (9) ruotando in senso antiorario. Posizionare la rondella (8) sul nuovo piatto e serrare in senso orario. Sostituire immediatamente un piatto danneggiato.

Cosa fare se l'utensile non si avvia dopo un lungo fermo?

Tagliare l'alimentazione dell'aria compressa. Far ruotare manualmente il piatto di levigatura (9) più volte per eliminare le forze di adesione. Ricollegare l'aria e provare a riavviare. Se il problema persiste, contattare il servizio post-vendita Bosch.

Quali granature di carta abrasiva utilizzare per il legno?

Per il legno, utilizzare una grana grossa (40-60) per la sgrossatura, media (80-120) per la rettifica e fine (180-400) per la finitura. Sono consigliate le linee Expert for Wood e Best for Wood.

MANUALE UTENTE 0 607 350 198 BOSCH

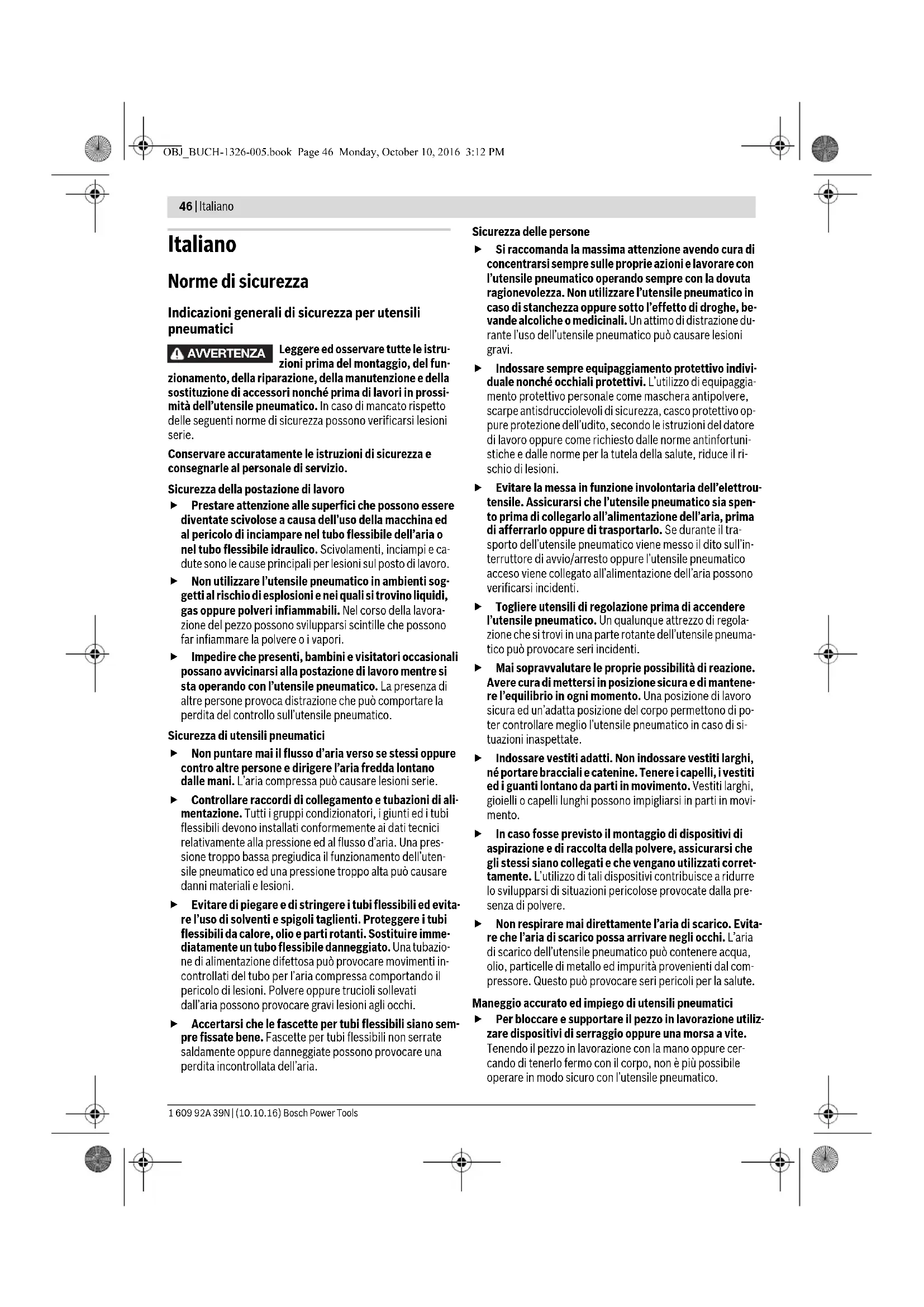

Indicazioni generali di sicurezza per utensili pneumatici

AVVERTENZA

Leggere ed osservare tutte le istruzioni prima del montaggio, del funzionamento e della manutenzione.

zionamento, della riparazione, della manutenzione e della sostituzione di accessori nonché prima di lavori in prossimità dell'utensile pneumatico. In caso di mancato rispetto delle seguenti norme di sicurezza possono verificarsi lesioni serie.

Conservare accuratamente le istruzioni di sicurezza e consegnarle al personale di servizio.

Prestare attenzione alle superfici che possono essere diventate scivolose a causa dell'uso della macchina ed al pericolo di inciampare nel tubo flessibile dell'aria o nel tubo flessibile idraulico. Scivolamenti, inciampi e cadute sono le cause principali di lesioni sul posto di lavoro. Non utilizzare l'utensile pneumatico in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nel corso della lavorazione del pezzo possono svilupparsi scintille che possono far infiammare la polvere o i vapori. Impedire che presenti, bambini e visitatori occasionali possano avvicinarsi alla postazione di lavoro mentre si sta operando con l'utensile pneumatico. La presenza di altre persone provoca distrazione che può comportare la perdita del controllo sull'utensile pneumatico.

Prestare attenzione alle superfici che possono essere diventate scivolose a causa dell'uso della macchina ed al pericolo di inciampare nel tubo flessibile dell'aria o nel tubo flessibile idraulico. Scivolamenti, inciampi e cadute sono le cause principali di lesioni sul posto di lavoro. Non utilizzare l'utensile pneumatico in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nel corso della lavorazione del pezzo possono svilupparsi scintille che possono far infiammare la polvere o i vapori. Impedire che presenti, bambini e visitatori occasionali possano avvicinarsi alla postazione di lavoro mentre si opera con l'utensile pneumatico. La presenza di altre persone provoca distrazione che può comportare la perdita del controllo sull'utensile pneumatico.

Non puntare mai il flusso d'aria verso se stessi oppure contro altre persone e dirigere l'aria fredda lontano dalle mani. L'aria compressa può causare lesioni serie. Controllare raccordi di collegamento e tubazioni di alimentazione. Tutti i gruppi condizionatori, i giunti ed i tubi flessibili devono essere installati conformemente ai dati tecnici relativamente alla pressione ed al flusso d'aria. Una pressione troppo bassa pregiudica il funzionamento dell'utensile pneumatico ed una pressione troppo alta può causare danni materiali e lesioni. Evitare di piegare e di stringere i tubi flessibili ed evitare l'uso di solventi e spigoli taglienti. Proteggere i tubi flessibili da calore, olio e parti rotanti. Sostituire immediatamente un tubo flessibile danneggiato. Una tubazione di alimentazione difettosa può provocare movimenti incontrollati del tubo per l'aria compressa comportando il pericolo di lesioni. Polvere oppure trucioli sollevati dall'aria possono provocare gravi lesioni agli occhi. Accertarsi che le fascette per tubi flessibili siano sempre fissate bene. Fascette per tubi flessibili non serrate saldamente oppure danneggiate possono provocare una perdita incontrollata dell'aria.

Non puntare mai il flusso d'aria verso se stessi o verso altre persone e dirigere l'aria fredda lontano dalle mani. L'aria compressa può causare lesioni serie. Controllare raccordi di collegamento e tubazioni di alimentazione. Tutti i gruppi condizionatori, i giunti ed i tubi flessibili devono essere installati conformemente ai dati tecnici relativamente alla pressione ed al flusso d'aria. Una pressione troppo bassa pregiudica il funzionamento dell'utensile pneumatico ed una pressione troppo alta può causare danni materiali e lesioni. Evitare di piegare e di stringere i tubi flessibili ed evitare l'uso di solventi e spigoli taglienti. Proteggere i tubi flessibili da calore, olio e parti rotanti. Sostituire immediatamente un tubo flessibile danneggiato. Una tubazione di alimentazione difettosa può provocare movimenti incontrollati del tubo per l'aria compressa comportando il pericolo di lesioni. Polvere oppure trucioli sollevati dall'aria possono provocare gravi lesioni agli occhi. Accertarsi che le fascette per tubi flessibili siano sempre fissate bene. Fascette per tubi flessibili non serrate saldamente oppure danneggiate possono provocare una perdita incontrollata dell'aria.

Sicurezza delle persone

Si raccomanda la massima attenzione, avendo cura di concentrarsi sempre sulle proprie azioni e di lavorare con l'utensile pneumatico operando sempre con la dovuta ragionevolezza. Non utilizzare l'utensile pneumatico in caso di stanchezza oppure sotto l'effetto di droghe, bevande alcoliche o medicinali. Un attimo di distrazione durante l'uso dell'utensile pneumatico può causare lesioni gravi. Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. L'utilizzo di equipaggiamento protettivo personale come maschera antipolvere, scarpe antisdrucciolevoli di sicurezza, casco protettivo oppure protezione dell'udito, secondo le istruzioni del dato di lavoro oppure come richiesto dalle norme antinfortunistiche e dalle norme per la tutela della salute, riduce il rischio di lesioni. Evitare la messa in funzione involontaria dell'elettroutensile. Assicurarsi che l'utensile pneumatico sia spento prima di collegarlo all'alimentazione dell'aria, prima di afferrarlo oppure di trasportarlo. Se durante il trasporto dell'utensile pneumatico viene messo il dito sull'interruttore di avvio/arresto oppure l'utensile pneumatico acceso viene collegato all'alimentazione dell'aria, possono verificarsi incidenti. Togliere utensili di regolazione prima di accendere l'utensile pneumatico. Un qualunque attrezzo di regolazione che si trovi in una parte rotante dell'utensile pneumatico può provocare seri incidenti. Mai sopravvalutare le proprie possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni momento. Una posizione di lavoro sicura e un'adatta posizione del corpo permettono di poter controllare meglio l'utensile pneumatico in caso di situazioni inaspettate. Indossare vestiti adatti. Non indossare vestiti larghi, né portare bracciali e catene. Tenere i capelli, i vestiti ed i guanti lontano da parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi in parti in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione e di raccolta della polvere, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate dalla presenza di polvere. Non respirare mai direttamente l'aria di scarico. Evitare che l'aria di scarico possa arrivare negli occhi. L'aria di scarico dell'utensile pneumatico può contenere acqua, olio, particelle di metallo ed impurità provenienti dal compressore. Questo può provocare seri pericoli per la salute.

Maneggio accurato ed impiego di utensili pneumatici

Per bloccare e supportare il pezzo in lavorazione utilizzare dispositivi di serraggio oppure una morsa a vite.

Tenendo il pezzo in lavorazione con la mano oppure cercando di tenerlo fermo con il corpo, non è più possibile operare in modo sicuro con l'utensile pneumatico.

Non sottoporre l'utensile pneumatico a sovraccarico. Per effettuare i propri lavori, utilizzare esclusivamente l'utensile pneumatico esplicitamente previsto per il caso. Con l'utensile pneumatico adatto si lavora meglio e in modo più sicuro nell'ambito della potenza di prestazione indicata. Non utilizzare alcun utensile pneumatico il cui interruttore di avvio/arresto sia difettoso. Un utensile pneumatico che non può più essere acceso o spento è pericoloso e deve essere riparato. Interrompere sempre l'alimentazione di aria prima di effettuare operazioni di regolazione sull'apparecchio, prima di sostituire accessori oppure nel caso in cui lo stesso non venga utilizzato per lungo tempo. Questa misura preventiva impedisce l'avvio accidentale dell'utensile pneumatico. Quando gli utensili pneumatici non vengono utilizzati, conservarli al di fuori del raggio di accesso dei bambini. Non permettere di usare l'utensile pneumatico a persone che non siano abituate all'uso o che non abbiano letto le presenti istruzioni. Gli utensili pneumatici sono pericolosi se vengono utilizzati da persone non dotate di sufficiente esperienza. Effettuare accuratamente la manutenzione dell'utensile pneumatico. Accertarsi che le parti mobili dell'utensile funzionino perfettamente, che non s'inceppino e che non vi siano pezzi rotti o danneggiati al punto da pregiudicare il funzionamento dell'utensile pneumatico stesso. Far riparare le parti danneggiate prima dell'impiego dell'utensile pneumatico. Molti incidenti sono provocati dal fatto che gli utensili pneumatici non vengono sottoposti a sufficienti interventi di manutenzione. Utilizzare l'utensile pneumatico, gli accessori, gli utensili per applicazioni specifiche ecc. conformemente alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da effettuare. In questo modo vengono ridotti per quanto possibile la formazione di polvere, le vibrazioni e lo sviluppo di rumori. L'utensile pneumatico dovrebbe essere preparato, regolato o utilizzato esclusivamente da operatori qualificati ed espressamente istruiti. L'utensile pneumatico non deve essere modificato. Le modifiche possono ridurre l'efficacia delle misure di sicurezza e aumentare i rischi per l'operatore.

Assistenza

Far riparare l'utensile pneumatico solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'utensile pneumatico.

Avvertenze di sicurezza per levigatrici rotoorbitali pneumatiche

In caso di una rottura del pezzo in lavorazione o di una parte accessoria oppure persino dell'utensile pneumatico stesso, possono essere scagliati fuori pezzi a grande velocità.

Durante il funzionamento e in caso di interventi di riparazione o di manutenzione, nonché durante la sostituzione di accessori sull'utensile pneumatico, è necessario avere sempre una protezione per gli occhi antiurto. Il grado di protezione necessario dovrebbe essere valutato separatamente per ogni singolo caso. Indossare un casco di protezione se vengono effettuati lavori sopra la testa. In questo modo vengono evitate lesioni. Prestare attenzione affinché altre persone non possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona operativa deve indossare un equipaggiamento protettivo personale. Frammenti del pezzo in lavorazione oppure mole da taglio rotte possono volare via e provocare lesioni anche al di fuori della zona operativa diretta. Attenzione! In caso di funzionamento prolungato dell'utensile pneumatico, gli accessori possono diventare bollenti. Utilizzare guanti di protezione. L'operatore ed il personale addetto alla manutenzione devono essere in grado fisicamente di maneggiare il formato, il peso e la potenza dell'utensile pneumatico. È importante essere preparati a movimenti inaspettati dell'utensile pneumatico che possono verificarsi a seguito di forze di reazione oppure in caso di rottura dell'accessorio. Tenere sempre ben saldo l'utensile pneumatico e portare il proprio corpo e le proprie braccia in una posizione che permetta di compensare questi movimenti. Queste misure precauzionali servono a evitare lesioni. Per il lavoro con questo utensile pneumatico assumere una posizione comoda, prestare attenzione a un sostegno sicuro ed evitare posizioni sfavorevoli oppure posizioni in cui risulta difficile mantenere l'equilibrio. Durante lavori che durano a lungo, l'operatore dovrebbe cambiare la postura; questo può aiutare a evitare fastidi e affaticamento. In caso di un'interruzione dell'alimentazione dell'aria oppure una pressione d'esercizio ridotta, spegnere l'utensile pneumatico. Controllare la pressione d'esercizio e, a pressione d'esercizio ottimale, avviare di nuovo. Utilizzare esclusivamente i lubrificanti consigliati dalla Bosch. Non utilizzare mai accessori danneggiati. Prima di ogni utilizzo, verificare che gli accessori non presentino scheggiature, crepe, tracce di usura o di forte logoramento. Qualora l'utensile pneumatico oppure l'accessorio cadano, verificare che non risultino danneggiati, oppure utilizzare un utensile accessorio integro. Non appena l'accessorio è stato controllato e montato, l'utensile dovrà restare in funzione per un minuto al numero di giri massimo, cioè l'utilizzatore ed eventuali persone presenti dovranno restare al di fuori del raggio d'azione dell'accessorio in rotazione. Gli accessori danneggiati si rompono per lo più durante questo periodo di prova.

Non avvicinare mai la mano all'accessorio rotante. Ci si può ferire. Non utilizzare l'utensile pneumatico con accessorio abrasivo. In caso contrario, il platorello si usura e non è più possibile fissare gli accessori abrasivi in modo sicuro. L'utensile pneumatico può generare una scarica elettrostatica quando si levigano materiali plastici o altri materiali non conduttori. Utilizzando l'utensile pneumatico è possibile che l'operatore, svolgendo le attività concernenti al lavoro, provi sensazioni fastidiose alle mani, alle braccia, alle spalle, nell'area del collo oppure in altre parti del corpo. Qualora l'operatore dovesse riscontrare sintomi come ad es. malessere continuo, disturbi, palpitazioni, dolore, formicolio, intorpidimento, bruciore o rigidità, questi sintomi di avvertimento non dovrebbero essere ignorati. L'operatore dovrebbe comunicarli al suo datore di lavoro e consultare un medico qualificato. Non utilizzare mole da taglio. Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'utensile pneumatico. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno. Prestare attenzione ad applicare sul platorello i fogli abrasivi autoadesivi in modo concentrico.

AVVERTENZA

La polvere che si forma nel corso di operazioni di smerigliatura, di taglio

glio, levigatura, foratura e di altre operazioni simili, che possono essere cancerogene oppure provocare effetti di ridotta fertilità o di modifica del patrimonio genetico. Alcune delle

piombo, in pitture e vernici contenenti piombo;

• piombo, in pitture e vernici contenenti piombo;
• terra silicea cristallina in mattoni, cemento ed altri tipi di materiale da costruzione;
• arsenico e cromato in legname trattato chimicamente. Il rischio di una malattia dipende dalla frequenza in cui si è esposti a queste sostanze. Per ridurre il pericolo si consiglia di lavorare esclusivamente in locali ben areati con equipaggiamento protettivo adatto (ad es. con mascherine speciali in grado di filtrare anche le più piccole particelle di polvere).

▶ Lavorando con determinati materiali è possibile che si formino polveri e vapori, che potrebbero formare un'atmosfera esplosiva. Lavorando con utensili pneumatici si possono creare scintille, che a loro volta possono innescare la polvere o i vapori. - Durante il lavoro sul pezzo in lavorazione può svilupparsi inoltre inquinamento acustico, che può essere evitato adottando misure adatte, come ad es. l'impiego di materiali isolanti per evitare rumori squillanti sul pezzo in lavorazione. Se l'utensile pneumatico dispone di un silenziatore, è necessario assicurarsi sempre che lo stesso sia presente durante il funzionamento dell'utensile pneumatico e che si trovi in buone condizioni operative. L'effetto delle vibrazioni può causare lesioni ai nervi e disturbi alla circolazione sanguigna in mani e braccia.

Utilizzare guanti aderenti. Le impugnature degli utensili pneumatici diventano fredde a causa del flusso dell'aria compressa. Mani calde sono più sensibili alle vibrazioni. Guanti non aderenti possono essere afferrati da parti rotanti. Qualora doveste accorgervi che la pelle delle dita o delle mani diventa intorpidita, presenta formicolio, dolore oppure diventa bianca, sospendere il lavoro con l'utensile pneumatico, informare a riguardo il datore di lavoro e consultare un medico. - Tenere l'utensile pneumatico con una presa non eccessivamente salda ma sicura, considerando le necessarie forze di reazione della mano. Le vibrazioni possono aumentare se l'utensile viene tenuto più saldamente. Qualora venissero impiegati innesti a denti frontali, devono essere utilizzate spine di fermo. Utilizzare protezioni per tubi flessibili Whipcheck per garantire protezione in caso di un guasto del collegamento del tubo flessibile con l'utensile pneumatico oppure dei tubi flessibili uno con l'altro. Non trasportare mai l'utensile pneumatico tenendolo per il tubo flessibile.

Simboli

I seguenti simboli sono molto importanti per l'utilizzo dell'utensile pneumatico in dotazione. È importante imprimersi bene nella mente i simboli ed il loro significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l'utensile pneumatico.

Simbolo Significato

Leggere ed osservare tutte le istruzioni prima del montaggio, del funzionamento, della riparazione, della manutenzione e della sostituzione di accessori nonché prima di lavori in prossimità dell'utensile pneumatico. In caso di mancato rispetto delle norme di sicurezza e delle istruzioni operative si possono verificare lesioni serie.

W	W	a	t	t
Nm Newton metro				Unità di energia (coppiia)
kg	Chilogrammo			Massa, peso
Ibs	Pounds (libbra)
mm Millimetro Lunghezza
min	Minuti			Periodo di tempo, durata
s	Secondi
\( min^{-1} \)	Rotazioni o movimenti al minuto			Numero di giri a vuoto
bar	bar
psi	pounds per square inch			Pressione dell'aria
l/s	Litri al secondo
cfm	cubic feet/minute			Consumo d'aria

Simbolo Significato

dB Decibel		Unità di misura del volume acustico relativo
QC Mandrino a cambio rapido		Mandrino portautensile
O	Simbolo per esagono cavo
■	Simbolo per attacco qua-dro maschio
UNF	Filettatura fine US (Unified National Fine Thread Series)
G	Raccordo Whitworth	Raccordo
NPT	National pipe thread

Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Alzare il lato apribile con l'illustrazione dell'utensile pneumatico e lasciare aperto quel lato durante la lettura delle istruzioni d'uso.

Uso conforme alle norme

L'utensile pneumatico è adatto per la levigatura a secco su superfici in legno, su materie plastiche, su metallo, su superfici stuccate e su superfici verniciate.

Componenti illustrati

La numerazione dei componenti si riferisce all'illustrazione dell'utensile pneumatico riportata sulla pagina con la rappresentazione grafica.

1 Interruttore di avvio/arresto 2 Uscita aria con silenziatore 3 Raccordo alla bocca di entrata dell'aria 4 Raccordo per tubo 5 Regolatore del numero di giri 6 Cuffia di aspirazione 7 Chiave fissa (21 mm) 8 Rondella 9 Platorello 10 Foglio abrasivo 11 Dispositivo di aspirazione polvere 12 Frizione 13 Fascetta per tubi flessibili 14 Tubo dell'aria di alimentazione 15 Tubo flessibile aria di scarico L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura.

Dati tecnici

Levigatrice rotorbitale pneumatica

Codice prodotto 0 607 350 ...		... 198	... 199	... 200
Numero di giri a vuoto n0	min-1	12000	12000	12000
Corsa	mm 2,5 5,0 2,5
Ø del foglio abrasivo	mm 80	150	150
Max. pressione operativa sull'utensile	bar	6,3	6,3	6,3
	psi	91	91	91
Filetture di raccordo del raccordo per tubo flessibile		1/4" NPT	1/4" NPT	1/4" NPT
Luce diametro内的o del tubo	mm 10 10 10
Consumo d'aria nel funzionamento a vuoto	l/s	8,3	8,5	8,5
	cfm	17,6	18,0	18,0
Peso in funzione della EPTA-Procedure 01:2014	kg	0,62	0,68	0,72
	Ibs	1,3	1,5	1,5

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformmente a EN ISO 15744. Il livello di rumorosità durante il lavoro più superare gli 80 dB(A). Indossare protezioni per l'uditoto.
Il livello di rumorosità A dell'utensile pneumatico ha i seguenti valori tipici:
Livello di pressione acustica LpA	dB(A)	73	76	76
Grado d'incertezza K	dB	3	3	3
Valori complessivi di oscillazione an (somma vettoriale delle tre direzioni) e incertezza della misura Kmisurati conformmente alla norma EN 28927:
an	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

Bosch Power Tools 1609 92A 39N(10.10.16)

50|Italiano

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN ISO 11.148 e può essere utilizzato per confrontare gli utensili pneumatici. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'utensile pneumatico. Qualora l'utensile pneumatico venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni andrebbero anche considerati i tempi in cui l'utensile pneumatico è spento, oppure è acceso ma non effettivamente utilizzato. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni, quali ad es.: manutenzione dell'utensile pneumatico e degli accessori, mantenere le mani calde, organizzazione dello svolgimento del lavoro.

Dichiarazione di conformità CE

Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti della Direttiva 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN ISO 11148-8.

Collegamento all'alimentazione dell'aria (vedi figura A)

Accertarsi che la pressione dell'aria non sia inferiore a 6,3 bar (91 psi), poiché l'utensile pneumatico è progettato per tale pressione di esercizio.

Per ottenere una potenza massima devono essere rispettati i valori per la luce, il diametro interno del tubo e il raccordo come indicato nella tabella «Dati tecnici». Per il mantenimento dell'intera potenza, utilizzare esclusivamente tubi con una lunghezza massima di 4 m.

Per poter proteggere l'utensile pneumatico da eventuali danneggiamenti, sporcizia e formazione di ruggine, l'aria compressa alimentata deve essere completamente libera da corpi estranei e da umidità.

Nota bene: è necessario utilizzare un'unità di preparazione aria. Questa garantisce un funzionamento corretto degli utensili ad aria compressa.

Si prega di attenersi alle istruzioni d'uso relative all'unità di preparazione aria compressa.

Tutti gli strumenti, le tubazioni di collegamento ed i tubi devono essere adatti alla rispettiva pressione ed alla quantità di aria necessaria.

Evitare ogni restringimento dei tubi di alimentazione, p. es. tramite schiacciamenti, piegature oppure strappi!

In caso di dubbio, controllare con un manometro la pressione all'entrata dell'aria nell'utensile pneumatico acceso.

Raccordo dell'alimentazione dell'aria all'utensile pneumatico

• Avvitare il raccordo per tubo 4 nel raccordo della bocca di entrata dell'aria 3. Per poter evitare possibili danni alle valvole interne dell'utensile pneumatico, avvitando e svitando il raccordo per tubo 4 si dovrebbe bloccare il raccordo di collegamento sporgente della bocca di entrata dell'aria 3 con una chiave fissa (misura 19 mm).
• Innestare il tubo flessibile dell'aria di alimentazione 14, con l'opportuno attacco 12, sul raccordo per tubo 4.

Nota bene: collegare il tubo dell'aria di alimentazione sempre prima all'utensile pneumatico, e poi all'unità di preparazione aria compressa.

Canalizzazione dell'aria di scarico (vedi figura B)

Con una canalizzazione dell'aria di scarico è possibile deviare l'aria di scarico dal posto di lavoro tramite un tubo flessibile adatto, ottenendo contemporaneamente un'ottimale insonorizzazione. Inoltre vengono migliorate le condizioni operative in quanto il posto di lavoro non può più essere sporcato da aria contenente olio, oppure polvere o trucioli non vengono più fatti vorticare.

• Svitare il silenziatore all'uscita dell'aria 2 e sostituirlo con un raccordo filettato per tubi flessibili 4.
• Allentare la fascetta per tubi flessibili 13 del tubo flessibile dell'aria di scarico 15 e fissare il tubo flessibile dell'aria di scarico sopra al raccordo filettato per tubi flessibili 4, serrando saldamente la fascetta per tubi flessibili.

Cambio degli utensili

Utilizzare esclusivamente utensili in perfetto stato e non usurati. Utensili ad innesto difettosi potrebbero per esempio rompersi e provocare gravi incidenti e danni materiali.

Sostituzione degli utensili abrasivi

• Prima dell'applicazione di un nuovo foglio abrasivo, rimuovere sporco e polvere dal platorello 9, p. es. con un pennello. La superficie del platorello 9 è costituita da un tessuto a strappo affinché sia possibile fissare in modo veloce e facile, con aderenza tramite velcro, i fogli abrasivi. Premere con forza il foglio abrasivo 10 sul lato inferiore del platorello 9. 0 607 350 199|...200: Per poter garantire un'ottimale aspirazione della polvere, accertarsi che i fori nel foglio abrasivo combacino con quelli sul platorello abrasivo.

Scelta del foglio abrasivo

A seconda del materiale in lavorazione ed in funzione del livello di levigatura della superficie che si vuole raggiungere, sono a disposizione fogli abrasivi di diversa qualità:

Materiale Applicazione Grana
best	- Colore	Per rimozione di vernice	grossa 40
	- Vernice		60
	- Stucco	Per la levigatura di colore preverniciato (p.es. rimozione di ri-ghe del pennello, gobce di colore e gobce di vernice seccate)	media 80
	- Fondo		100
			120
		Per la levigatura finale di materiali di fondo prima della verni-ciatura	fine 180
			240
			320
			400
expert	Wood	Per una prelevigatura p. es. di travi e ravide e non pial-late	grossa 40
	Tutti i materiali di legno (p.es. legno duro, legno dolce, pannelli di maso-nite, pannelli da costru-zione)		60
	Best for Wood	Per levigatura in piano e per correggere piccole superfici non perfettamente piane	media 80
	- Legnoduro		100
	Pannelli di masonite		120
	Pannelli da costruzione	Per la levigatura finale e la microlevigatura del legno	fine 180
	- Materiali metallici
best Stone	- Vernice per a Reola prelevigatura	Reola prelevigatura	grossa 80
	- Materiale pietroso	Per levigatura sagomata e smussatura	media 100
	Marmo		120
	- Granito	Per la microlevigatura durante la formatura	fine 180
	- Ceramica		240
	- Vetro		320
	- Plexiglas		400
	- Vetroresine	Levigatura lucidante ed arrotondamento degli spigoli	molto fine 600
			1200

Scelta del platorello

A seconda dell'impiego, l'utensile pneumatico è dotato di platorelli di durezza differente:

• Platorello extra morbido: adatto per la lucidatura e la levigatura accurata, anche su superfici convesse.
• Platorello morbido: adatto per tutti i lavori di levigatura, impiegabile universalmente.
• Platorello duro: adatto per elevata prestazione abrasiva su superfici piane.

Sostituzione del platorello

Nota bene: sostituire immediatamente un platorello danneggiato 9.

Rimuovere il foglio abrasivo 10. - Spingere la chiave fissa 7, rimuovere la cuffia di aspirazione regolabile in altezza 6 e tenere il mandrino portamola con la chiave fissa. - Ruotare il platorello 9 in senso antiorario dal mandrino portamola. Rimuovere la rondella 8, rimetterla sul nuovo platorello e ruotarlo con la rondella in senso orario.

0 607 350 199|... 200: La seconda rondella 8 può essere impiegata in aggiunta affinché la levigatrice rotoorbitale non rimanga attaccata al pezzo in lavorazione in caso di aspirazione attiva della polvere.

Aspirazione polvere/aspirazione trucioli

• Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

• Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.

• Provvedere per una buona aerazione del posto di lavoro. - Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente.

Levigatura senza aspirazione polvere (0 607 350 198)

• Utilizzare fogli abrasivi senza fori.

Aspirazione esterna (0 607 350 199|... 200)

Collegare il tubo di aspirazione (accessorio) direttamente con il dispositivo di aspirazione polvere 11.

L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.

Uso

Avviamento

L'utensile pneumatico funzionerà in modo ottimale con una pressione d'esercizio di 6,3 bar (91 psi), misurata all'ingresso aria ad utensile acceso.

Togliere utensili di regolazione prima di mettere in funzione l'utensile pneumatico. Un qualunque attrezzo di regolazione che si trovi in una parte rotante dell'apparecchio può provocare seri incidenti.

Nota bene: Se l'utensile pneumatico, p. es. dopo un lungo periodo di pausa, non dovesse avviarsi, interrompere l'alimentazione dell'aria e far girare diverse volte il platorello 9. In questo modo si eliminano forze di adesione.

Per risparmiare energia, accendere l'utensile pneumatico soltanto al momento dell'utilizzo.

Per accendere l'utensile pneumatico premere l'interruttore di avvio/arresto 1 verso il basso e tenerlo premuto durante l'operazione di lavoro. Per spegnere l'utensile pneumatico rilasciare l'interruttore di avvio/arresto 1.

Preselezione del numero di giri (vedi figura C)

Tramite il regolatore del numero di giri 5 è possibile preselezionare la velocità richiesta anche durante la fase di funzionamento.

• Per un numero di giri massimo spostare il regolatore del numero di giri 5 via dal raccordo alla bocca di entrata dell'aria 3.
• Per un numero di giri minimo spostare il regolatore del numero di giri 5 verso il raccordo alla bocca di entrata dell'aria 3.

Il numero di giri necessario dipende dal tipo di materiale e dalle condizioni operative e può essere determinato eseguendo prove pratiche.

Indicazioni operative

Prima di posare l'utensile pneumatico, attendere sempre fino a quando si sia fermato completamente. Fare attenzione che i fogli abrasivi autoadesivi siano applicati al platorello in modo concentrico. In caso di un'interruzione dell'alimentazione dell'aria oppure una pressione d'esercizio ridotta, spegnere l'utensile pneumatico. Controllare la pressione d'esercizio e a pressione d'esercizio ottimale avviare di nuovo.

Carichi improvvisi producono un forte abbassamento del numero di giri oppure fermano la macchina perché possono provocare danni al motore.

Levigatura di superfici

• Accendere l'utensile pneumatico, applicarlo con l'intera superficie di levigatura sul fondo da lavorare e muoverlo sull'intero pezzo in lavorazione esercitando pressione moderata.

La capacità di asportazione e la micrografia vengono determinate essenzialmente dalla scelta del foglio abrasivo, dal livello di numero di oscillazioni preselezionato e dalla pressione esercitata.

Soltanto fogli abrasivi in perfetto stato possono garantire buone prestazioni abrasive e non sottopongono l'utensile pneumatico a sforzi eccessivi.

Per aumentare la durata dei fogli abrasivi avere sempre cura di esercitare una pressione uniforme.

Un eccessivo aumento della pressione esercitata non comporta una più alta prestazione abrasiva ma provoca una maggiore usura dell'utensile pneumatico e del foglio abrasivo.

Una volta utilizzato un foglio abrasivo per la lavorazione del metallo non utilizzarlo più per altri materiali.

Utilizzare esclusivamente accessori di levigatura originali Bosch.

Levigatura grossolana

• Applicare un foglio abrasivo di grana grossa.
• Premere l'utensile pneumatico solo leggermente in modo che lo stesso funzioni al massimo numero di oscillazioni e venga ottenuta una grande asportazione di materiale.

Microlevigatura

• Applicare un foglio abrasivo di grana fine.
• Muovere l'utensile pneumatico con pressione moderata in piano con movimento rotatorio oppure muoverlo alternativamente in direzione longitudinale e trasversale sul pezzo in lavorazione. Non inclinare l'utensile pneumatico per evitare una levigatura eccessiva del pezzo da lavorare, p.es. impiallacciatura.

Variando leggermente la pressione di contatto oppure modificando il livello del numero di oscillazioni è possibile ridurre il numero di oscillazioni del platorello rimanendo tuttavia il moto eccentrico.

• Una volta conclusa l'operazione di lavoro, spegnere l'utensile pneumatico.

Manutenzione ed assistenza

Manutenzione e pulizia

Gli interventi di manutenzione e di riparazione possono essere eseguiti esclusivamente da personale specializzato qualificato. In questo modo si garantisce il livello di sicurezza dell'utensile pneumatico. - Misurare con regolarità il numero di giri a vuoto del mandrino portautensile. Se il valore misurato è superiore al numero di giri a vuoto indicato n₀ (vedere «Dati tecnici»), l'utensile pneumatico andrà fatto controllare presso un Centro Assistenza Clienti Bosch. Un numero di giri a vuoto eccessivo può causare la rottura dell'accessorio; un numero di giri troppo basso riduce le prestazioni.

Questo tipo di lavoro viene eseguito in maniera veloce ed affidabile da ogni Centro di Assistenza Clienti Bosch.

Utilizzare esclusivamente parti di ricambio originali Bosch.

Pulizia regolare

Pulire regolarmente il filtro all'entrata dell'aria dell'utensile pneumatico. A tal fine, svitare il raccordo per tubo 4 e rimuovere le particelle di polvere e sporcizia dal filtro. Al termine dell'operazione avvitare di nuovo bene il raccordo per tubo. Le particelle di acqua e di sporcizia contenute nell'aria compressa provocano la formazione di ruggine e l'usura di lamelle, valvola etc. Per poter evitare tali effetti si dovrebbe applicare alcune gocce di olio per motori alla bocca di entrata dell'aria 3. Collegare nuovamente l'utensile pneumatico all'alimentazione dell'aria (vedere «Collegamento all'alimentazione dell'aria», pagina 50), farlo funzionare per 5 - 10 s ed assorbire con uno straccio l'olio in uscita.

Se l'utensile pneumatico non viene utilizzato per maggiori periodi di tempo si consiglia di seguire sempre il procedimento descritto.

Manutenzione regolare

• Dopo le prime 150 ore di funzionamento, pulire la trasmissione utilizzando un solvente non aggressivo. Attenersi alle indicazioni del produttore del solvente relativamente all'uso ed allo smaltimento. Al termine dell'operazione, lubrificare la trasmissione utilizzando apposito lubrificante speciale Bosch. Ripetere l'operazione di pulizia rispettivamente dopo 300 ore di funzionamento dalla prima operazione di pulizia.

Grasso speciale per la trasmissione (225 ml)

Codice prodotto 3605430009

• Le lamelle del motore dovrebbero essere controllate ad intervalli regolari da parte di personale qualificato e, se il caso, essere sostituite.

Lubrificazione per gli utensili pneumatici che non fanno parte della serie CLEAN

Nel caso di tutti gli utensili pneumatici Bosch che non fanno parte della serie CLEAN (un particolare tipo di motore pneumatico che funziona con aria compressa esente da olio), si dovrebbe aggiungere costantemente nebbia d'olio al flusso di aria compressa. L'apposito oliatore necessario per l'aria compressa si trova installato nell'unità di preparazione aria prepo

sta all'utensile pneumatico (per ulteriori indicazioni rivolgersi alla casa costruttrice del compressore). Per la lubrificazione diretta dell'utensile pneumatico oppure per additivo al gruppo condizionatore dovrebbe essere utilizzato olio motore SAE 10 oppure SAE 20.

Accessori

È possibile trovare tutte le informazioni relative al completo programma di accessori di qualità in internet sotto www.bosch-pt.com oppure presso il Vostro rivenditore di fiducia.

Assistenza clienti e consulenza impieghi

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dell'utensile pneumatico.

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possibile ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Utensile pneumatico, accessori opzionali e imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica.

Avere cura di smaltire i lubrificanti ed i detergenti in maniera compatibile con le esigenze dell'ecologia. Attenersi alle vigenti normative di legge. Smaltire in modo conforme le lamelle del motore! Le lamelle del motore contengono teflon. Evitare che la temperatura superi 400°C, perché in quel caso potrebbero svilupparsi dei vapori dannosi per la salute.

Una volta che il Vostro utensile pneumatico sarà diventato inservibile, portarlo ad un apposito centro per il riciclaggio oppure riconsegnarlo ad un centro di distribuzione commerciale come potrebbe p. es. essere un Punto di servizio Clienti Bosch esclusivamente autorizzato.

Con ogni riserva di modifiche tecniche.

www.bosch-pt.com

__SUPPIMER__

	öd	ölgö
ädlb ödgg (ülgjg JI pjc)	jümniögüü	jümniögüü
üjgll ,ali≤Jl	pIjgLs	gS
	jUj	jUj
Ulgbl	jülfjü	ρo

		120001200012000-1		0 607 350 ... 198... 199... 2
				\( n_0 \)
				\( \text{dd} \)mm2,55,02,5
				\( \varnothing \)
				\( \text{S} \)
6,3	6,3	6,3	bar	\( \text{b}\text{ss}\text{t}\text{a}\text{n}\text{c}\text{h}\text{a}\text{a}\text{r}\text{a}\text{y}\text{J}\text{R}\text{S}\text{I}\text{J}\text{A}\text{I}\text{J}\text{A}\text{I}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{I}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{I}\text{I}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{L}\text{I}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{IJ}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{J}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{IJ}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{IJ}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{J}\text{I}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{I}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{IJ}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{II}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{I}\text{IJ} \)
91	91	91	psi	\( \text{b}\text{s} \)
1/4" NPT	1/4" NPT	1/4" NPT		\( \text{d}\text{s} \)
				\( \text{e} \)
8,5	8,5	8,3	l/s	\( \text{m} \)
18,0	18,0	17,6	cfm	\( \text{p} \)
0,72	0,68	0,62	kg	\( \text{j} \)
1,5	1,5	1,3	lbs	\( \text{o} \)
