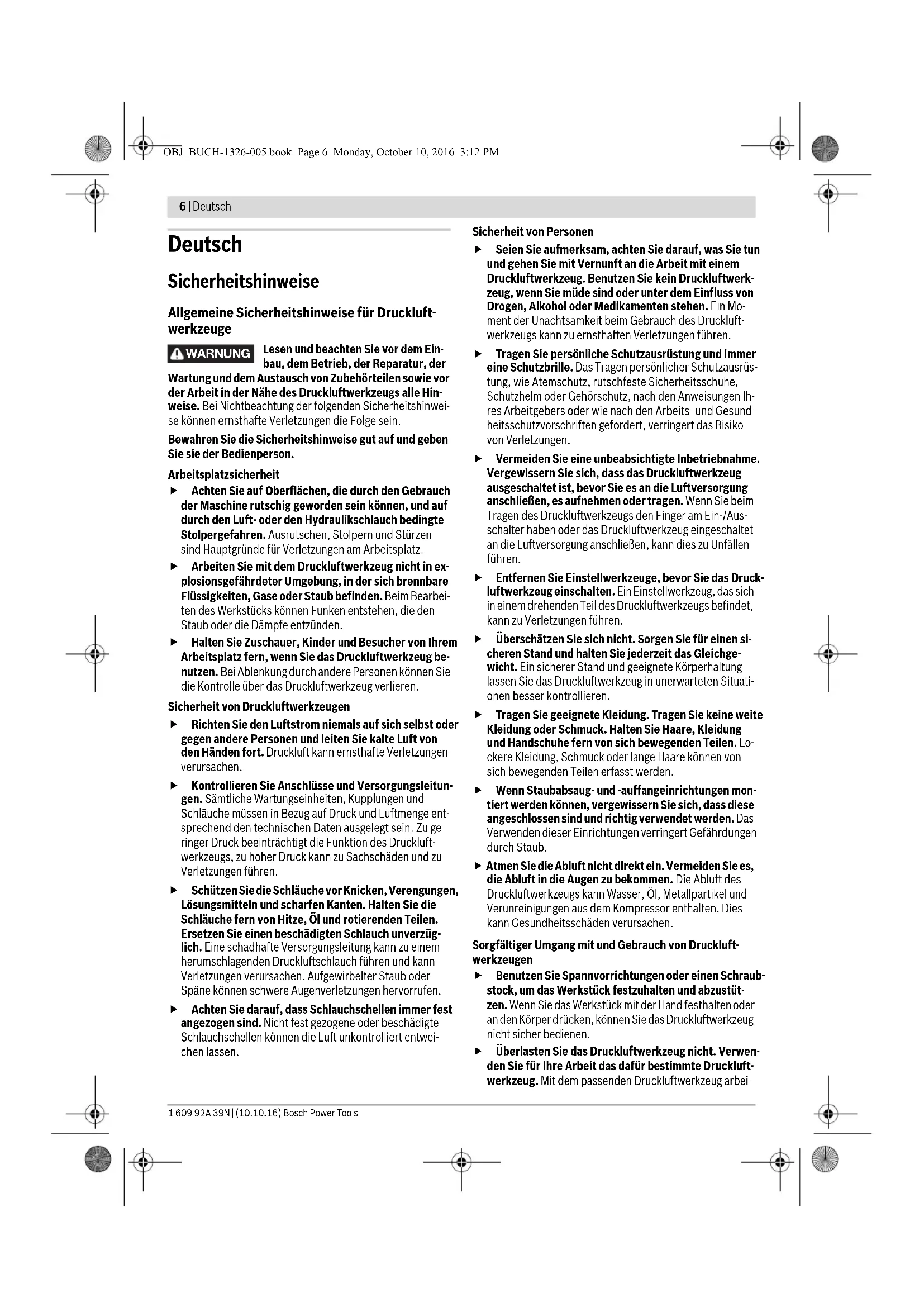

OBJ_BUCH-1326-005.book Page 5 Monday, October 10, 2016 3:12 PM6 | Deutsch 1 609 92A 39N | (10.10.16) Bosch Power Tools Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Druckluft- werkzeuge Lesen und beachten Sie vor dem Ein- bau, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Nähe des Druckluftwerkzeugs alle Hin- weise. Bei Nichtbeachtung der folgenden Sicherheitshinwei- se können ernsthafte Verletzungen die Folge sein. Bewahren Sie die Sicherheitshinweise gut auf und geben Sie sie der Bedienperson. Arbeitsplatzsicherheit Achten Sie auf Oberflächen, die durch den Gebrauch der Maschine rutschig geworden sein können, und auf durch den Luft- oder den Hydraulikschlauch bedingte Stolpergefahren. Ausrutschen, Stolpern und Stürzen sind Hauptgründe für Verletzungen am Arbeitsplatz. Arbeiten Sie mit dem Druckluftwerkzeug nicht in ex- plosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Bearbei- ten des Werkstücks können Funken entstehen, die den Staub oder die Dämpfe entzünden. Halten Sie Zuschauer, Kinder und Besucher von Ihrem Arbeitsplatz fern, wenn Sie das Druckluftwerkzeug be- nutzen. Bei Ablenkung durch andere Personen können Sie die Kontrolle über das Druckluftwerkzeug verlieren. Sicherheit von Druckluftwerkzeugen Richten Sie den Luftstrom niemals auf sich selbst oder gegen andere Personen und leiten Sie kalte Luft von den Händen fort. Druckluft kann ernsthafte Verletzungen verursachen. Kontrollieren Sie Anschlüsse und Versorgungsleitun- gen. Sämtliche Wartungseinheiten, Kupplungen und Schläuche müssen in Bezug auf Druck und Luftmenge ent- sprechend den technischen Daten ausgelegt sein. Zu ge- ringer Druck beeinträchtigt die Funktion des Druckluft- werkzeugs, zu hoher Druck kann zu Sachschäden und zu Verletzungen führen. Schützen Sie die Schläuche vor Knicken, Verengungen, Lösungsmitteln und scharfen Kanten. Halten Sie die Schläuche fern von Hitze, Öl und rotierenden Teilen. Ersetzen Sie einen beschädigten Schlauch unverzüg- lich. Eine schadhafte Versorgungsleitung kann zu einem herumschlagenden Druckluftschlauch führen und kann Verletzungen verursachen. Aufgewirbelter Staub oder Späne können schwere Augenverletzungen hervorrufen. Achten Sie darauf, dass Schlauchschellen immer fest angezogen sind. Nicht fest gezogene oder beschädigte Schlauchschellen können die Luft unkontrolliert entwei- chen lassen. Sicherheit von Personen Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Druckluftwerkzeug. Benutzen Sie kein Druckluftwerk- zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Mo- ment der Unachtsamkeit beim Gebrauch des Druckluft- werkzeugs kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüs- tung, wie Atemschutz, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, nach den Anweisungen Ih- res Arbeitgebers oder wie nach den Arbeits- und Gesund- heitsschutzvorschriften gefordert, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Druckluftwerkzeug ausgeschaltet ist, bevor Sie es an die Luftversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Druckluftwerkzeugs den Finger am Ein-/Aus- schalter haben oder das Druckluftwerkzeug eingeschaltet an die Luftversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge, bevor Sie das Druck- luftwerkzeug einschalten. Ein Einstellwerkzeug, das sich in einem drehenden Teil des Druckluftwerkzeugs befindet, kann zu Verletzungen führen. Überschätzen Sie sich nicht. Sorgen Sie für einen si- cheren Stand und halten Sie jederzeit das Gleichge- wicht. Ein sicherer Stand und geeignete Körperhaltung lassen Sie das Druckluftwerkzeug in unerwarteten Situati- onen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lo- ckere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. Atmen Sie die Abluft nicht direkt ein. Vermeiden Sie es, die Abluft in die Augen zu bekommen. Die Abluft des Druckluftwerkzeugs kann Wasser, Öl, Metallpartikel und Verunreinigungen aus dem Kompressor enthalten. Dies kann Gesundheitsschäden verursachen. Sorgfältiger Umgang mit und Gebrauch von Druckluft- werkzeugen Benutzen Sie Spannvorrichtungen oder einen Schraub- stock, um das Werkstück festzuhalten und abzustüt- zen. Wenn Sie das Werkstück mit der Hand festhalten oder an den Körper drücken, können Sie das Druckluftwerkzeug nicht sicher bedienen. Überlasten Sie das Druckluftwerkzeug nicht. Verwen- den Sie für Ihre Arbeit das dafür bestimmte Druckluft- werkzeug. Mit dem passenden Druckluftwerkzeug arbei- WARNUNG OBJ_BUCH-1326-005.book Page 6 Monday, October 10, 2016 3:12 PMDeutsch | 7 Bosch Power Tools 1 609 92A 39N | (10.10.16) ten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Druckluftwerkzeug, dessen Ein- /Ausschalter defekt ist. Ein Druckluftwerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Unterbrechen Sie die Luftversorgung, bevor Sie Gerä- teeinstellungen vornehmen, Zubehörteile wechseln oder bei längerem Nichtgebrauch. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeugs. Bewahren Sie unbenutzte Druckluftwerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie Perso- nen das Druckluftwerkzeug nicht benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Druckluftwerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie das Druckluftwerkzeug mit Sorgfalt. Kont- rollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, und ob Teile gebro- chen oder so beschädigt sind, dass die Funktion des Druckluftwerkzeugs beeinträchtigt ist. Lassen Sie be- schädigte Teile vor dem Einsatz des Druckluftwerk- zeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Druckluftwerkzeugen. Verwenden Sie Druckluftwerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Damit werden Staubent- wicklung, Schwingungen und Geräuschentwicklung soweit wie möglich reduziert. Das Druckluftwerkzeug sollte ausschließlich von quali- fizierten und geschulten Bedienern eingerichtet, ein- gestellt oder verwendet werden. Das Druckluftwerkzeug darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheits- maßnahmen verringern und die Risiken für den Bediener erhöhen. Service Lassen Sie Ihr Druckluftwerkzeug nur von qualifizier- tem Fachpersonal und nur mit Original-Ersatzteilen re- parieren. Damit wird sichergestellt, dass die Sicherheit des Druckluftwerkzeugs erhalten bleibt. Sicherheitshinweise für Druckluft-Exzenter- schleifer Bei einem Bruch des Werkstücks oder eines der Zube- hörteile oder gar des Druckluftwerkzeugs selbst kön- nen Teile mit hoher Geschwindigkeit herausgeschleu- dert werden. Beim Betrieb sowie bei Reparatur- oder Wartungs- arbeiten und beim Austausch von Zubehörteilen am Druckluftwerkzeug ist immer ein schlagfester Augen- schutz zu tragen. Der Grad des erforderlichen Schut- zes sollte für jeden einzelnen Einsatz gesondert bewer- tet werden. Tragen Sie einen Schutzhelm, wenn Sie Arbeiten über Kopf ausführen. So vermeiden Sie Verletzungen. Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbe- reich betritt, muss persönliche Schutzausrüstung tra- gen. Bruchstücke des Werkstücks oder gebrochener Trennscheiben können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen. Vorsicht! Einsatzwerkzeuge können bei längerem Be- trieb des Druckluftwerkzeugs heiß werden. Verwenden Sie Schutzhandschuhe. Die Bediener und das Wartungspersonal müssen phy- sisch in der Lage sein, die Größe, das Gewicht und die Leistung des Druckluftwerkzeugs zu handhaben. Seien Sie auf unerwartete Bewegungen des Druckluft- werkzeugs gefasst, die infolge von Reaktionskräften oder dem Bruch des Einsatzwerkzeugs entstehen kön- nen. Halten Sie das Druckluftwerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Positi- on, in der Sie diese Bewegungen abfangen können. Die- se Vorsichtsmaßnahmen können Verletzungen vermeiden. Nehmen Sie für die Arbeit mit diesem Druckluftwerk- zeug eine bequeme Stellung ein, achten Sie auf siche- ren Halt und vermeiden Sie ungünstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener sollte während lang dauernder Arbeiten die Körperhaltung verändern, was helfen kann, Unannehmlichkeiten und Ermüdung zu vermei- den. Bei einer Unterbrechung der Luftversorgung oder re- duziertem Betriebsdruck schalten Sie das Druckluft- werkzeug aus. Prüfen Sie den Betriebsdruck und starten Sie bei optimalem Betriebsdruck erneut. Verwenden Sie nur die von Bosch empfohlenen Schmiermittel. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerk- zeuge auf Absplitterungen und Risse, Verschleiß oder starke Abnutzung. Wenn das Druckluftwerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschä- digtes Einsatzwerkzeug. Wenn Sie das Einsatzwerk- zeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl lau- fen. Beschädigte Einsatzwerkzeuge brechen meist in die- ser Testzeit. Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Sie können sich verletzen. Verwenden Sie das Druckluftwerkzeug nicht ohne Schleifmittel. Der Schleifteller nutzt sich sonst ab und die Schleifmittel können nicht mehr sicher befestigt werden. Das Druckluftwerkzeug kann sich elektrostatisch ent- laden, wenn Sie Kunstoffe oder andere nicht-leitende Materialen schleifen. OBJ_BUCH-1326-005.book Page 7 Monday, October 10, 2016 3:12 PM8 | Deutsch 1 609 92A 39N | (10.10.16) Bosch Power Tools Bei der Verwendung des Druckluftwerkzeugs kann der Bediener bei der Ausführung arbeitsbezogener Tätig- keiten unangenehme Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Kör- perteilen erfahren. Falls der Bediener Symptome wie z. B. andauerndes Unwohlsein, Beschwerden, Pochen, Schmerz, Krib- beln, Taubheit, Brennen oder Steifheit an sich wahr- nimmt, sollten diese warnenden Anzeichen nicht igno- riert werden. Der Bediener sollte diese seinem Arbeitgeber mitteilen und einen qualifizierten Medizi- ner konsultieren. Verwenden Sie keine Trennscheiben. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Druckluft- werkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und um- herfliegen. Achten Sie darauf, dass selbsthaftende Schleifblätter konzentrisch auf dem Schleifteller angebracht wer- den. Der beim Schmirgeln, Sägen, Schlei- fen, Bohren und ähnlichen Tätigkeiten entstehende Staub kann krebserzeugend, fruchtschädi- gend oder erbgutverändernd wirken. Einige der in diesen Stäuben enthaltenen Stoffe sind: – Blei in bleihaltigen Farben und Lacken; – kristalline Kieselerde in Ziegeln, Zement und anderen Maurerarbeiten; – Arsen und Chromat in chemisch behandeltem Holz. Das Risiko einer Erkrankung hängt davon ab, wie oft Sie die- sen Stoffen ausgesetzt sind. Um die Gefahr zu reduzieren, sollten Sie nur in gut belüfteten Räumen mit entsprechender Schutzausrüstung arbeiten (z.B. mit speziell konstruierten Atemschutzgeräten, die auch kleinste Staubpartikel heraus- filtern). Durch das Arbeiten mit bestimmten Materialien kön- nen Stäube und Dämpfe entstehen, die eine explosi- onsfähige Atmosphäre bilden können. Durch das Arbei- ten mit Druckluftwerkzeugen können Funken entstehen, die den Staub oder die Dämpfe entzünden können. Beim Arbeiten am Werkstück kann zusätzliche Lärmbe- lastung entstehen, die durch geeignete Maßnahmen vermieden werden kann, wie z.B. die Verwendung von Dämmstoffen beim Auftreten von Klingelgeräuschen am Werkstück. Verfügt das Druckluftwerkzeug über einen Schall- dämpfer, ist stets sicherzustellen, dass dieser beim Be- trieb des Druckluftwerkzeugs vor Ort ist und sich in ei- nem guten Arbeitszustand befindet. Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen. Tragen Sie enganliegende Handschuhe. Handgriffe von Druckluftwerkzeugen werden durch die Druckluftströ- mung kalt. Warme Hände sind unempfindlicher gegen Vib- rationen. Weite Handschuhe können von rotierenden Tei- len erfasst werden. Falls Sie feststellen, dass die Haut an Ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfärbt, stellen Sie die Arbeit mit dem Druckluft- werkzeug ein, benachrichtigen Sie Ihren Arbeitgeber und konsultieren Sie einen Arzt. Halten Sie das Druckluftwerkzeug mit nicht allzu fes- tem, aber sicherem Griff unter Einhaltung der erfor- derlichen Hand-Reaktionskräfte. Die Schwingungen können sich verstärken, je fester Sie das Werkzeug halten. Falls Universal-Drehkupplungen (Klauenkupplungen) verwendet werden, müssen Arretierstifte eingesetzt werden. Verwenden Sie Whipcheck-Schlauchsicherun- gen, um Schutz für den Fall eines Versagens der Ver- bindung des Schlauchs mit dem Druckluftwerkzeug oder von Schläuchen untereinander zu bieten. Tragen Sie das Druckluftwerkzeug niemals am Schlauch. Symbole Die nachfolgenden Symbole können für den Gebrauch Ihres Druckluftwerkzeugs von Bedeutung sein. Prägen Sie sich bit- te die Symbole und ihre Bedeutung ein. Die richtige Interpre- tation der Symbole hilft Ihnen, das Druckluftwerkzeug besser und sicherer zu gebrauchen. WARNUNG Symbol Bedeutung Lesen und beachten Sie vor dem Einbau, dem Betrieb, der Repara- tur, der Wartung und dem Aus- tausch von Zubehörteilen sowie vor der Arbeit in der Nähe des Druckluftwerkzeugs alle Hinweise. Bei Nichtbeachtung der Sicherheits- hinweise und Anweisungen können ernsthafte Verletzungen die Folge sein. WWatt Leistung Nm Newtonmeter Energieeinheit (Drehmoment)

lbs Kilogramm Pounds Masse, Gewicht mm Millimeter Länge min

Minuten Sekunden Zeitspanne, Dauer min

Umdrehungen oder Bewe- gungen pro Minute Leerlaufdrehzahl bar psi bar pounds per square inch Luftdruck l/s cfm Liter pro Sekunde cubic feet/minute Luftverbrauch dB Dezibel Bes. Maß der relati- ven Lautstärke OBJ_BUCH-1326-005.book Page 8 Monday, October 10, 2016 3:12 PMDeutsch | 9 Bosch Power Tools 1 609 92A 39N | (10.10.16) Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Darstellung des Druckluftwerkzeugs auf, und lassen Sie diese Seite aufge- klappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Druckluftwerkzeug ist bestimmt zum trockenen Schleifen von Holz, Kunststoff, Metall, Spachtelmasse sowie lackierten Oberflächen. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Druckluftwerkzeuges auf der Gra- fikseite. 1 Ein-/Ausschalter 2 Luftaustritt mit Schalldämpfer 3 Anschlussstutzen am Lufteinlass 4 Schlauchnippel 5 Drehzahlregler 6 Absaughaube 7 Gabelschlüssel (21 mm) 8 Unterlegscheibe 9 Schleifteller 10 Schleifblatt* 11 Staubabsaugung 12 Kupplung* 13 Schlauchschelle* 14 Zuluftschlauch* 15 Abluftschlauch* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten SWF Schnellwechselfutter Werkzeugaufnahme Symbol für Innensechskant Symbol für Außenvierkant UNF US-Feingewinde (Unified National Fine Thread Series)

NPT Whitworth-Gewinde National pipe thread Anschlussgewinde Symbol Bedeutung Druckluft-Exzenterschleifer Sachnummer 0 607 350 ... ... 198 ... 199 ... 200 Leerlaufdrehzahl n

Hub mm 2,5 5,0 2,5 Schleifblatt-Ø mm 80 150 150 max. Arbeitsdruck am Werkzeug bar psi 6,3

Anschlussgewinde des Schlauchanschlusses

1/4" NPT 1/4" NPT 1/4" NPT

Lichte Schlauchweite mm 10 10 10 Luftverbrauch im Leerlauf l/s cfm 8,3 17,6 8,5 18,0 8,5 18,0 Gewicht entsprechend EPTA-Procedure 01:2014

lbs 0,62 1,3 0,68 1,5 0,72 1,5 Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN ISO 15744. Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschreiten. Gehörschutz tragen! Der A-bewertete Geräuschpegel des Druckluftwerkzeugs beträgt typischerweise: Schalldruckpegel L

Unsicherheit K dB(A)

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 28927:

< 2,5 1,5 3,1 1,5 3,1 1,5 OBJ_BUCH-1326-005.book Page 9 Monday, October 10, 2016 3:12 PM10 | Deutsch 1 609 92A 39N | (10.10.16) Bosch Power Tools Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN ISO 11148 genormten Mess- verfahren gemessen worden und kann für den Vergleich von Druckluftwerkzeugen miteinander verwendet werden. Er eig- net sich auch für eine vorläufige Einschätzung der Schwin- gungsbelastung. Der angegebene Schwingungspegel repräsentiert die haupt- sächlichen Anwendungen des Druckluftwerkzeugs. Wenn al- lerdings das Druckluftwerkzeug für andere Anwendungen, mit unterschiedlichen Zubehören, mit abweichenden Einsatz- werkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung soll- ten auch die Zeiten berücksichtigt werden, in denen das Druckluftwerkzeug abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- belastung über den gesamten Arbeitszeitraum deutlich redu- zieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Druckluftwerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt allen einschlägi- gen Bestimmungen der Richtlinie 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen über- einstimmt: EN ISO 11148-8. Technische Unterlagen (2006/42/EG) bei: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montage Anschluss an die Luftversorgung (siehe Bild A) Achten Sie darauf, dass der Luftdruck nicht niedriger als 6,3 bar (91 psi) ist, da das Druckluftwerkzeug für diesen Betriebsdruck ausgelegt ist. Für eine maximale Leistung müssen die Werte für die lichte Schlauchweite sowie die Anschlussgewinde, wie in der Tabel- le „Technische Daten“ angegeben, eingehalten werden. Zur Erhaltung der vollen Leistung nur Schläuche bis maximal 4 m Länge verwenden. Die zugeführte Druckluft muss frei von Fremdkörpern und Feuchtigkeit sein, um das Druckluftwerkzeug vor Beschädi- gung, Verschmutzung und Rostbildung zu schützen. Hinweis: Die Verwendung einer Druckluft-Wartungseinheit ist notwendig. Diese gewährleistet eine einwandfreie Funkti- on der Druckluftwerkzeuge. Beachten Sie die Betriebsanleitung der Wartungseinheit. Sämtliche Armaturen, Verbindungsleitungen und Schläuche müssen dem Druck und der erforderlichen Luftmenge ent- sprechend ausgelegt sein. Vermeiden Sie Verengungen der Zuleitungen, z.B. durch Quetschen, Knicken oder Zerren! Prüfen Sie im Zweifelsfall den Druck am Lufteintritt mit einem Manometer bei eingeschaltetem Druckluftwerkzeug. Anschluss der Luftversorgung an das Druckluftwerkzeug – Schrauben Sie einen Schlauchnippel 4 in den Anschluss- stutzen am Lufteinlass 3 ein. Um Beschädigungen an innen liegenden Ventilteilen des Druckluftwerkzeugs zu vermeiden, sollten Sie beim Ein- und Ausschrauben des Schlauchnippels 4 an dem vorste- henden Anschlussstutzen des Lufteinlasses 3 mit einem Gabelschlüssel (Schlüsselweite 19 mm) gegenhalten. – Stecken Sie den Zuluftschlauch 14 mit der passenden Kupplung 12 auf den Schlauchnippel 4. Hinweis: Befestigen Sie den Zuluftschlauch immer erst am Druckluftwerkzeug, dann an der Wartungseinheit. Abluftführung (siehe Bild B) Mit einer Abluftführung können Sie die Abluft durch einen Ab- luftschlauch von Ihrem Arbeitsplatz wegleiten und gleichzei- tig eine optimale Schalldämpfung erreichen. Zudem verbes- sern Sie Ihre Arbeitsbedingungen, da Ihr Arbeitsplatz nicht mehr von ölhaltiger Luft verschmutzt werden kann oder Staub bzw. Späne aufgewirbelt werden. – Schrauben Sie den Schalldämpfer am Luftaustritt 2 her- aus, und ersetzen Sie ihn durch einen Schlauchnippel 4. – Lockern Sie die Schlauchschelle 13 des Abluftschlauches 15, und befestigen Sie den Abluftschlauch über dem Schlauchnippel 4, indem Sie die Schlauchschelle fest an- ziehen. Werkzeugwechsel Verwenden Sie nur einwandfreie, nicht verschlissene Einsatzwerkzeuge. Defekte Einsatzwerkzeuge können beispielsweise brechen und zu Verletzungen und Sach- schäden führen. Schleifblatt wechseln – Entfernen Sie vor dem Aufsetzen eines neuen Schleifblat- tes Schmutz und Staub vom Schleifteller 9, z. B. mit einem Pinsel. Die Oberfläche des Schleiftellers 9 besteht aus einem Klettge- webe, damit Sie Schleifblätter mit Kletthaftung schnell und einfach befestigen können. – Drücken Sie das Schleifblatt 10 fest auf die Unterseite des Schleiftellers 9 auf. – 0 607 350 199|... 200: Achten Sie darauf, dass die Aus- stanzungen im Schleifblatt direkt über den Bohrungen am Schleifteller liegen, um eine optimale Staubabsaugung zu gewährleisten. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-1326-005.book Page 10 Monday, October 10, 2016 3:12 PMDeutsch | 11 Bosch Power Tools 1 609 92A 39N | (10.10.16) Wahl des Schleifblattes Entsprechend dem zu bearbeitenden Material und dem gewünschten Abtrag der Oberfläche sind unterschiedliche Schleifblätter verfügbar: Wahl des Schleiftellers Je nach Anwendung kann das Druckluftwerkzeug mit Schleif- tellern unterschiedlicher Härte ausgestattet werden: – Schleifteller extraweich: geeignet zum Polieren und ge- fühlvollen Schleifen, auch an gewölbten Flächen. – Schleifteller weich: geeignet für alle Schleifarbeiten, uni- versell einsetzbar. – Schleifteller hart: geeignet für hohe Schleifleistung auf ebenen Flächen. Schleifteller wechseln Hinweis: Wechseln Sie einen beschädigten Schleifteller 9 so- fort aus. – Ziehen Sie das Schleifblatt 10 ab. – Schieben Sie den Gabelschlüssel 7 unter die höhenver- stellbare Absaughaube 6 und halten Sie die Schleifspindel mit dem Gabelschlüssel fest. – Drehen Sie den Schleifteller 9 gegen den Uhrzeigersinn von der Schleifspindel. Entnehmen Sie die Unterlegschei- be 8, platzieren sie auf dem neuen Schleifteller und drehen diesen mit der Unterlegscheibe im Uhrzeigersinn wieder auf. 0 607 350 199|... 200: Die zweite Unterlegscheibe 8 kann zusätzlich verwendet werden, damit sich der Exzenterschlei- fer bei aktivierter Staubabsaugung nicht am Werkstück fest- saugt. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheits- schädlich sein. Berühren oder Einatmen der Stäube kön- nen allergische Reaktionen und/oder Atemwegserkran- kungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatz- stoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden. – Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filter- klasse P2 zu tragen. Material Anwendung Körnung –Farbe –Lack – Füller –Spachtel Zum Abschleifen von Farbe grob 40

Zum Schleifen von Vorstreichfarbe (z.B. Entfernen von Pin- selstrichen, Farbtropfen und Laufnasen) mittel 80

Zum Endschliff von Grundierungen vor der Lackierung fein 180

Expert for Wood – Sämtliche Holzwerkstof- fe (z.B. Hartholz, Weich- holz, Spanplatten, Bau- platten) Best for Wood –Hartholz – Spanplatten – Bauplatten – Metallwerkstoffe Zum Vorschleifen, z.B. von rauen, ungehobelten Balken und Brettern grob 40

Zum Planschleifen und zum Ebnen kleinerer Unebenheiten mittel 80

Zum Fertig- und Feinschleifen von Holz fein 180

–Autolack –Stein – Marmor –Granit –Keramik –Glas –Plexiglas – Glasfaserkunststoffe Zum Vorschleifen grob 80 Zum Formschliff und Kantenbrechen mittel 100

Zum Feinschliff bei Formgebung fein 180

Glanzschliff und Kantenrundung sehr fein 600

OBJ_BUCH-1326-005.book Page 11 Monday, October 10, 2016 3:12 PM12 | Deutsch 1 609 92A 39N | (10.10.16) Bosch Power Tools Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. Schleifen ohne Staubabsaugung (0 607 350 198) – Verwenden Sie Schleifblätter ohne Lochung. Fremdabsaugung (0 607 350 199|... 200) – Schließen Sie den Absaugschlauch (Zubehör) direkt an der Staubabsaugung 11 an. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheits- gefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Betrieb Inbetriebnahme Das Druckluftwerkzeug arbeitet optimal bei einem Arbeits- druck von 6,3 bar (91 psi), gemessen am Lufteintritt bei ein- geschaltetem Druckluftwerkzeug. Entfernen Sie Einstellwerkzeuge, bevor Sie das Druck- luftwerkzeug in Betrieb nehmen. Ein Einstellwerkzeug, das sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Hinweis: Läuft das Druckluftwerkzeug, z.B. nach längerer Ru- hezeit, nicht an, unterbrechen Sie die Luftversorgung, und drehen Sie mehrmals den Schleifteller 9. Dadurch werden Adhäsionskräfte beseitigt. Um Energie zu sparen, schalten Sie das Druckluftwerkzeug nur ein, wenn Sie es benutzen. –Zum Einschalten des Druckluftwerkzeugs drücken Sie den Ein-/Ausschalter 1 nach unten und halten ihn während des Arbeitsvorgangs gedrückt. –Zum Ausschalten des Druckluftwerkzeugs lassen Sie den Ein-/Ausschalter 1 los. Drehzahl vorwählen (siehe Bild C) Mit dem Drehzahlregler 5 können Sie die benötigte Drehzahl auch während des Betriebes vorwählen. Die erforderliche Drehzahl ist vom Werkstoff und den Arbeits- bedingungen abhängig und kann durch praktischen Versuch ermittelt werden. Arbeitshinweise Warten Sie, bis das Druckluftwerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.

Achten Sie darauf, dass selbsthaftende Schleifblätter konzentrisch auf dem Schleifteller angebracht werden. Bei einer Unterbrechung der Luftversorgung oder re- duziertem Betriebsdruck schalten Sie das Druckluft- werkzeug aus. Prüfen Sie den Betriebsdruck und starten Sie bei optimalem Betriebsdruck erneut. Plötzlich auftretende Belastungen bewirken einen starken Drehzahlabfall oder den Stillstand, schaden aber nicht dem Motor. Flächen schleifen – Schalten Sie das Druckluftwerkzeug ein, setzen Sie es mit der ganzen Schleiffläche auf den zu bearbeitenden Unter- grund und bewegen Sie es mit mäßigem Druck über das Werkstück. Die Abtragsleistung und das Schliffbild werden im Wesentli- chen durch die Wahl des Schleifblattes, die vorgewählte Drehzahl und den Anpressdruck bestimmt. Nur einwandfreie Schleifblätter bringen gute Schleifleistung und schonen das Druckluftwerkzeug. Achten Sie auf gleichmäßigen Anpressdruck, um die Lebens- dauer der Schleifblätter zu erhöhen. Eine übermäßige Erhöhung des Anpressdruckes führt nicht zu einer höheren Schleifleistung, sondern zu stärkerem Ver- schleiß des Druckluftwerkzeuges und des Schleifblattes. Benutzen Sie ein Schleifblatt, mit dem Metall bearbeitet wur- de, nicht mehr für andere Materialien. Verwenden Sie nur original Bosch-Schleifzubehör. Grobschliff – Ziehen Sie ein Schleifblatt grober Körnung auf. – Drücken Sie das Druckluftwerkzeug nur leicht an, sodass es mit höherer Drehzahl läuft und ein größerer Materialab- trag erreicht wird. Feinschliff – Ziehen Sie ein Schleifblatt feinerer Körnung auf. – Bewegen Sie das Druckluftwerkzeug mit mäßigem Druck flächig kreisend oder wechselnd in Längs- und Querrich- tung auf dem Werkstück. Verkanten Sie das Druckluft- werkzeug nicht, um ein Durchschleifen des zu bearbeiten- den Werkstückes, z.B. Furniere, zu vermeiden. Durch leichtes Variieren des Anpressdruckes bzw. Ände- rung der Drehzahl können Sie die Schleiftellerdrehzahl re- duzieren, wobei die Exzenterbewegung erhalten bleibt. – Nach Beendigung des Arbeitsvorganges schalten Sie das Druckluftwerkzeug aus. Wartung und Service Wartung und Reinigung Lassen Sie Wartungs- und Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Damit wird sichergestellt, dass die Sicherheit des Druckluftwerkzeugs erhalten bleibt. Messen Sie regelmäßig die Leerlaufdrehzahl der Schleifspindel. Liegt der gemessene Wert über der an- gegebenen Leerlaufdrehzahl n
