PANDUAN PENGGUNA 0 607 350 198 BOSCH

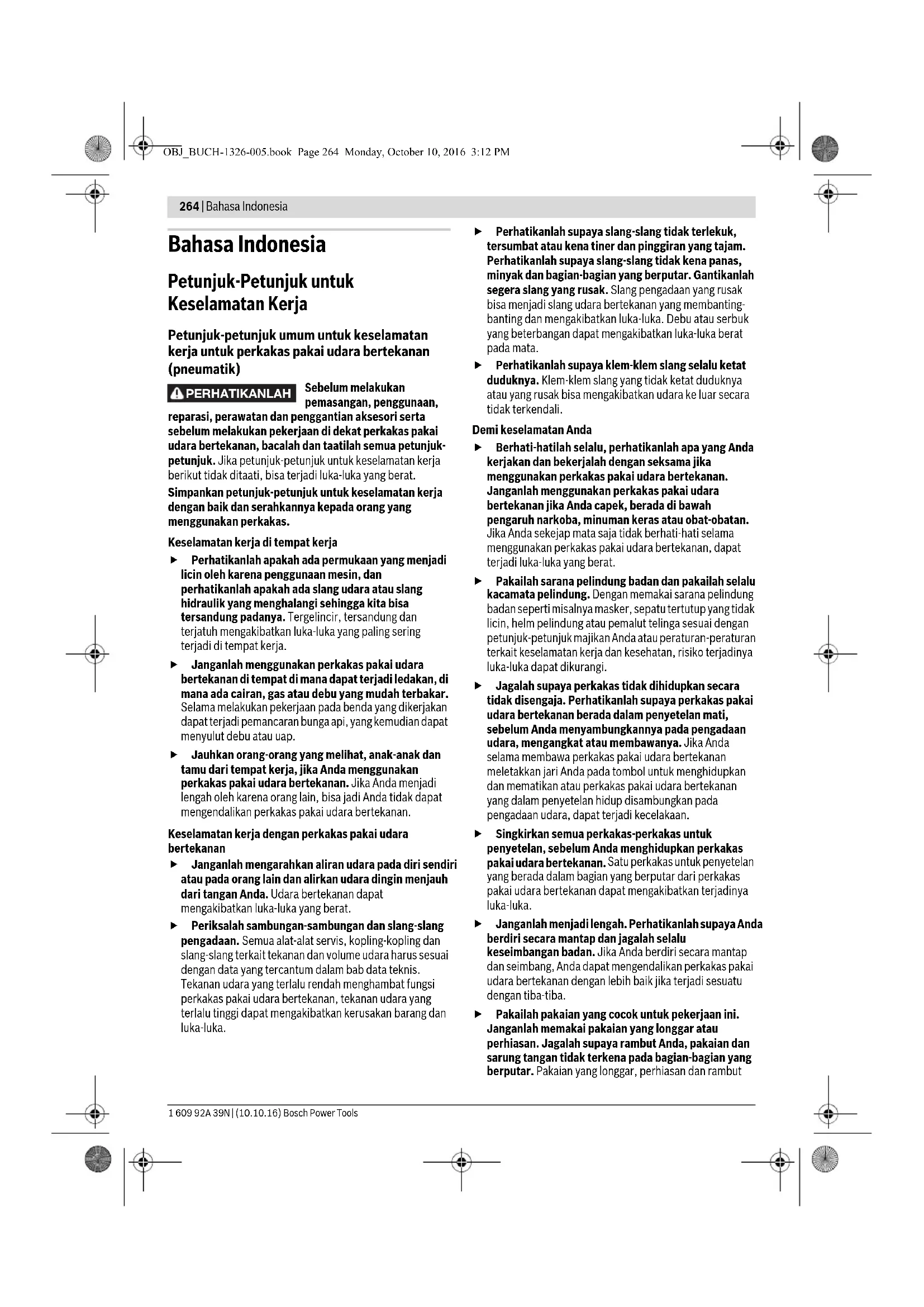

OBJ_BUCH-1326-005.book Page 263 Monday, October 10, 2016 3:12 PM264 | Bahasa Indonesia 1 609 92A 39N | (10.10.16) Bosch Power Tools Bahasa Indonesia Petunjuk-Petunjuk untuk Keselamatan Kerja Petunjuk-petunjuk umum untuk keselamatan kerja untuk perkakas pakai udara bertekanan (pneumatik) Sebelum melakukan pemasangan, penggunaan, reparasi, perawatan dan penggantian aksesori serta sebelum melakukan pekerjaan di dekat perkakas pakai udara bertekanan, bacalah dan taatilah semua petunjuk- petunjuk. Jika petunjuk-petunjuk untuk keselamatan kerja berikut tidak ditaati, bisa terjadi luka-luka yang berat. Simpankan petunjuk-petunjuk untuk keselamatan kerja dengan baik dan serahkannya kepada orang yang menggunakan perkakas. Keselamatan kerja di tempat kerja Perhatikanlah apakah ada permukaan yang menjadi licin oleh karena penggunaan mesin, dan perhatikanlah apakah ada slang udara atau slang hidraulik yang menghalangi sehingga kita bisa tersandung padanya. Tergelincir, tersandung dan terjatuh mengakibatkan luka-luka yang paling sering terjadi di tempat kerja. Janganlah menggunakan perkakas pakai udara bertekanan di tempat di mana dapat terjadi ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Selama melakukan pekerjaan pada benda yang dikerjakan dapat terjadi pemancaran bunga api, yang kemudian dapat menyulut debu atau uap. Jauhkan orang-orang yang melihat, anak-anak dan tamu dari tempat kerja, jika Anda menggunakan perkakas pakai udara bertekanan. Jika Anda menjadi lengah oleh karena orang lain, bisa jadi Anda tidak dapat mengendalikan perkakas pakai udara bertekanan. Keselamatan kerja dengan perkakas pakai udara bertekanan Janganlah mengarahkan aliran udara pada diri sendiri atau pada orang lain dan alirkan udara dingin menjauh dari tangan Anda. Udara bertekanan dapat mengakibatkan luka-luka yang berat. Periksalah sambungan-sambungan dan slang-slang pengadaan. Semua alat-alat servis, kopling-kopling dan slang-slang terkait tekanan dan volume udara harus sesuai dengan data yang tercantum dalam bab data teknis. Tekanan udara yang terlalu rendah menghambat fungsi perkakas pakai udara bertekanan, tekanan udara yang terlalu tinggi dapat mengakibatkan kerusakan barang dan luka-luka. Perhatikanlah supaya slang-slang tidak terlekuk, tersumbat atau kena tiner dan pinggiran yang tajam. Perhatikanlah supaya slang-slang tidak kena panas, minyak dan bagian-bagian yang berputar. Gantikanlah segera slang yang rusak. Slang pengadaan yang rusak bisa menjadi slang udara bertekanan yang membanting- banting dan mengakibatkan luka-luka. Debu atau serbuk yang beterbangan dapat mengakibatkan luka-luka berat pada mata. Perhatikanlah supaya klem-klem slang selalu ketat duduknya. Klem-klem slang yang tidak ketat duduknya atau yang rusak bisa mengakibatkan udara ke luar secara tidak terkendali. Demi keselamatan Anda Berhati-hatilah selalu, perhatikanlah apa yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas pakai udara bertekanan. Janganlah menggunakan perkakas pakai udara bertekanan jika Anda capek, berada di bawah pengaruh narkoba, minuman keras atau obat-obatan. Jika Anda sekejap mata saja tidak berhati-hati selama menggunakan perkakas pakai udara bertekanan, dapat terjadi luka-luka yang berat. Pakailah sarana pelindung badan dan pakailah selalu kacamata pelindung. Dengan memakai sarana pelindung badan seperti misalnya masker, sepatu tertutup yang tidak licin, helm pelindung atau pemalut telinga sesuai dengan petunjuk-petunjuk majikan Anda atau peraturan-peraturan terkait keselamatan kerja dan kesehatan, risiko terjadinya luka-luka dapat dikurangi. Jagalah supaya perkakas tidak dihidupkan secara tidak disengaja. Perhatikanlah supaya perkakas pakai udara bertekanan berada dalam penyetelan mati, sebelum Anda menyambungkannya pada pengadaan udara, mengangkat atau membawanya. Jika Anda selama membawa perkakas pakai udara bertekanan meletakkan jari Anda pada tombol untuk menghidupkan dan mematikan atau perkakas pakai udara bertekanan yang dalam penyetelan hidup disambungkan pada pengadaan udara, dapat terjadi kecelakaan. Singkirkan semua perkakas-perkakas untuk penyetelan, sebelum Anda menghidupkan perkakas pakai udara bertekanan. Satu perkakas untuk penyetelan yang berada dalam bagian yang berputar dari perkakas pakai udara bertekanan dapat mengakibatkan terjadinya luka-luka. Janganlah menjadi lengah. Perhatikanlah supaya Anda berdiri secara mantap dan jagalah selalu keseimbangan badan. Jika Anda berdiri secara mantap dan seimbang, Anda dapat mengendalikan perkakas pakai udara bertekanan dengan lebih baik jika terjadi sesuatu dengan tiba-tiba. Pakailah pakaian yang cocok untuk pekerjaan ini. Janganlah memakai pakaian yang longgar atau perhiasan. Jagalah supaya rambut Anda, pakaian dan sarung tangan tidak terkena pada bagian-bagian yang berputar. Pakaian yang longgar, perhiasan dan rambut PERHATIKANLAH OBJ_BUCH-1326-005.book Page 264 Monday, October 10, 2016 3:12 PMBahasa Indonesia | 265 Bosch Power Tools 1 609 92A 39N | (10.10.16) yang panjang bisa tersangkut dalam bagian-bagian yang berputar. Jika ada kemungkinan untuk memasangkan sarana penghisapan dan penampungan debu, perhatikanlah supaya sarana-sarana ini telah dipasangkan dan digunakan dengan betul. Penggunaan sarana-sarana ini dapat mengurangi bahaya yang disebabkan oleh debu. Janganlah menghirup udara eksaust secara langsung. Jagalah supaya udara eksaust tidak terkena pada mata. Udara eksaust dari perkakas pakai udara bertekanan bisa jadi mengandung air, minyak, partikel logam atau pencemaran yang berasal dari kompresor. Bahan-bahan ini dapat berbahaya bagi kesehatan. Penanganan dan penggunaan perkakas pakai udara bertekanan dengan seksama Gunakanlah alat pemegang atau bais untuk memegang atau menopang benda yang dikerjakan. Jika Anda memegang benda yang dikerjakan dengan tangan atau menekannya pada badan Anda, Anda tidak dapat menjalankan perkakas pakai udara bertekanan dengan betul. Janganlah membebankan perkakas pakai udara bertekanan terlalu berat. Gunakanlah perkakas pakai udara bertekanan yang cocok dengan pekerjaan yang dilakukan. Dengan perkakas pakai udara bertekanan yang cocok Anda bekerja dengan lebih baik dan lebih aman dalam batas-batas kemampuan yang ditentukan. Janganlah menggunakan perkakas pakai udara bertekanan dengan tombol untuk menghidupkan dan mematikan yang rusak. Perkakas pakai udara bertekanan yang tidak dapat dihidupkan atau dimatikan, berbahaya dan harus direparasikan. Putuskan sambungan pengadaan udara, sebelum Anda melakukan penyetelan pada perkakas, mengganti aksesori atau jika perkakas tidak digunakan untuk waktu yang lama. Tindakan keselamatan kerja ini menghindarkan perkakas pakai udara bertekanan hidup secara tidak disengaja. Simpankan perkakas pakai udara bertekanan yang tidak digunakan di luar jangkauan anak-anak. Janganlah menyuruh orang-orang yang tidak mengenal perkakas pakai udara bertekanan ini atau yang belum membaca petunjuk-petunjuk ini, untuk menggunakannya. Perkakas pakai udara bertekanan berbahaya, jika digunakan oleh orang-orang yang tidak mengenalnya. Rawatkanlah perkakas pakai udara bertekanan dengan seksama. Periksalah apakah bagian-bagian perkakas yang bergerak, berfungsi dengan baik dan tidak tersangkut, dan apakah ada bagian-bagian yang patah atau rusak, sehingga fungsi dari perkakas pakai udara bertekanan terganggu. Biarkan bagian-bagian yang rusak direparasikan sebelum Anda menggunakan perkakas pakai udara bertekanan. Banyak kecelakaan terjadi karena perkakas pakai udara bertekanan tidak dirawat dengan seksama. Gunakanlah perkakas pakai udara bertekanan, aksesori, alat-alat kerja dsb. sesuai dengan petunjuk- petunjuk ini. Perhatikanlah syarat kerja dan pekerjaan yang dilakukan. Dengan demikian debu, vibrasi dan kebisingan yang terjadi dapat dikurangi sebanyak mungkin. Perkakas pakai udara bertekanan hanya boleh dipasangkan, disetelkan atau digunakan oleh orang- orang ahli yang berpengalaman saja. Perkakas pakai udara bertekanan tidak boleh dirubah. Perubahan padanya bisa jadi mengakibatkan petunjuk- petunjuk untuk keselamatan kerja menjadi tidak berlaku dan menambah risiko bagi orang yang menggunakan. Servis Biarkan perkakas pakai udara bertekanan milik Anda direparasikan hanya oleh orang ahli yang berpengalaman dan dengan menggunakan suku cadang yang asli saja. Dengan demikian keselamatan kerja dengan perkakas pakai udara bertekanan ini tetap terjamin. Petunjuk keselamatan untuk pengampelas orbital bertekanan udara Jika benda yang dikerjakan atau salah satu aksesori atau bahkan perkakas pakai udara bertekanan patah, bisa jadi ada bagian-bagian yang terpelanting dengan kecepatan yang tinggi. Selama penggunaan serta pekerjaan reparasi atau maintenance atau selama mengganti aksesori pada perkakas pakai udara bertekanan, pakailah selalu pelindung mata yang tahan pukulan. Tingkat perlindungan yang dibutuhkan setiap kali harus dinilaikan khusus untuk setiap penggunaan. Pakailah helm pelindung, jika Anda melakukan pekerjaan dari bawah. Dengan demikian Anda menghindarkan terjadinya luka-luka. Perhatikanlah supaya orang lain berada cukup jauh dari tempat kerja Anda. Semua orang yang mendekati tempat kerja Anda harus memakai sarana pelindung badan. Pecahan-pecahan dari benda yang dikerjakan atau cakram pemotong yang patah bisa beterbangan dan mengakibatkan luka-luka, juga di tempat yang agak jauh dari lingkungan gerak mesin. Hati-hati! Alat-alat kerja bisa menjadi panas jika perkakas pakai udara bertekanan digunakan untuk waktu yang lama. Pakailah sarung tangan pelindung. Orang yang menggunakan dan orang yang melakukan maintenance secara fisik harus mampu mengendalikan ukuran, berat dan daya dari perkakas pakai udara bertekanan. Ingatlah bahwa sewaktu-waktu perkakas pakai udara bertekanan dapat melakukan gerakan yang tidak terduga yang terjadi karena daya reaksi atau alat kerja yang patah. Peganglah perkakas pakai udara bertekanan secara kencang dan aturkan badan dan lengan-lengan Anda sedemikian, sehingga Anda dapat OBJ_BUCH-1326-005.book Page 265 Monday, October 10, 2016 3:12 PM266 | Bahasa Indonesia 1 609 92A 39N | (10.10.16) Bosch Power Tools mengimbangi gerakan terkait. Tindakan keselamatan kerja ini dapat menghindarkan terjadinya luka-luka. Jika melakukan pekerjaan dengan perkakas pakai udara bertekanan, perhatikanlah supaya kedudukan Anda tidak melelahkan, Anda berdiri secara teguh dan hindarkanlah posisi yang tidak seimbang. Orang yang menggunakan perkakas untuk waktu yang lama sebaiknya merubah kedudukan tubuhnya, ini membantu supaya ia tidak merasa sakit atau capek. Jika pengadaan udara terputus atau tekanan berkurang, matikan segera perkakas pakai udara bertekanan. Periksakan tekanan dan hidupkan kembali perkakas pada tekanan yang optimal. Hanya gunakan pelumas yang disarankan oleh Bosch. Jangan gunakan mata gerinda yang rusak. Sebelum digunakan, periksa apakah terdapat serpihan dan retakan, keausan atau pengikisan pada mata gerinda. Jika perangkat pakai udara bertekanan atau mata gerinda terjatuh, segera periksakan, apakah terdapat kerusakan, atau gunakan mata gerinda yang tidak rusak. Jika Anda telah memeriksa dan mengganti mata gerinda, uji perangkat setidaknya satu menit pada putaran maksimal dan atur posisi agar Anda dan orang di sekitar Anda agar jauh dari alat tersebut. Biasanya, mata gerinda yang rusak akan patah saat waktu pengujian ini. Janganlah sekali-kali mendekatkan tangan Anda pada alat-alat kerja yang sedang berputar. Anda bisa cedera karenanya. Jangan gunakan perkakas bertekanan tanpa bahan abrasif. Jika tidak, cakram gerinda dapat aus dan bahan abrasif tidak dapat melekat lagi. Perkakas bertekanan ini dapat melepaskan muatan elektrostatis saat mengampelas plastik atau bahan yang bukan pengantar listrik lainnya. Selama menggunakan perkakas pakai udara bertekanan untuk melakukan pekerjaan terkait, orang yang menggunakan mungkin mengalami perasaan tidak nyaman di tangan, lengan, bahu, leher atau bagian tubuh lainnya. Jika orang yang menggunakan perkakas merasakan gejala-gejala seperti misalnya selalu tidak enak badan, mual, gemetaran, rasa nyeri, rasa semutan, hilang perasaan, rasa pedas atau kaku, tanda-tanda ini tidak boleh diabaikan. Orang terkait harus memberi tahukan hal ini kepada majikannya dan menghubungi dokter yang berpengalaman. Jangan gunakan cakram pemotong. Kecepatan putaran yang diizinkan dari alat kerja harus paling sedikit sebesar kecepatan putaran maksimal dari perkakas pakai udara bertekanan. Aksesori yang diputarkan lebih cepat daripada kecepatan putaran yang diizinkan, bisa terputus dan beterbangan. Perhatikan bahwa lembar pengampelas self-adhesive dapat melekat secara konsentris pada cakram gerinda. Debu yang terjadi selama mengampelas, menggergaji, mengasah, membor dan pekerjaan serupa dapat mengakibatkan penyakit kanker, merusak embrio atau merubah genotip. Beberapa bahan yang mungkin terkandung dalam debu-debu ini adalah: – timbel dalam cat dan cat duko yang mengandung timbel; – silikat berkristal dalam batu bata, semen dan bahan bangunan lainnya; – arsen dan kromat dalam kayu yang diproses dengan obat kimia. Besarnya risiko menderita suatu penyakit tergantung dari seringnya Anda terkena bahan-bahan ini. Untuk mengurangi bahayanya, Anda sedapat mungkin hanya menggunakan perkakas di ruangan dengan pertukaran udara yang baik dan dengan menggunakan sarana pelindung yang memadai (misalnya alat perlindungan pernafasan khusus yang menyaring partikel debu terkecil pun). Selama bekerja dengan material tertentu, dapat menghasilkan debu dan asap beracun yang dapat membentuk kumpulan udara yang dapat meledak. Selama bekerja dengan perangkat pakai udara bertekanan dapat menghasilkan bunga api yang dapat memicu percikan api. Pada waktu mengerjakan benda yang dikerjakan bisa terjadi kebisingan yang dapat dihindarkan dengan tindakan-tindakan tertentu, misalnya menggunakan bahan isolasi jika terjadi nada dering pada benda yang dikerjakan. Jika perkakas pakai udara bertekanan dilengkapi dengan peredam suara, perhatikanlah supaya alat ini selama penggunaan perkakas pakai udara bertekanan berada pada tempatnya dan dalam keadaan yang mulus. Vibrasi dapat mengakibatkan kerusakan pada saraf dan gangguan pada peredaran darah di tangan dan lengan. Pakailah sarung tangan yang ketat duduknya. Gagang- gagang dari perkakas pakai udara bertekanan menjadi dingin oleh karena aliran udara bertekanan. Tangan yang panas tidak peka terhadap vibrasi. Sarung tangan yang longgar bisa tersangkut dalam bagian-bagian yang berputar. Jika Anda mengalami bahwa kulit pada jari atau tangan Anda hilang perasaan, semutan, nyeri atau berwarna putih, hentikan pekerjaan dengan perkakas pakai udara bertekanan, beritahukan pada majikan Anda dan hubungi seorang dokter. Peganglah perkakas pakai udara bertekanan tidak terlalu kencang, tetapi aman dengan memperhatikan daya reaksi tangan yang dibutuhkan. Getaran bisa menjadi lebih besar, jika perkakas dipegang lebih kencang. PERHATIKANLAH OBJ_BUCH-1326-005.book Page 266 Monday, October 10, 2016 3:12 PMBahasa Indonesia | 267 Bosch Power Tools 1 609 92A 39N | (10.10.16) Jika digunakan kopling berputar serbaguna (kopling slang udara), harus dipasangkan pin-pin pengunci. Gunakanlah penyelamat slang Whip Check, supaya ada perlindungan jika sambungan slang pada perkakas pakai udara bertekanan atau slang dengan slang lainnya terlepas. Janganlah sekali-kali mengangkat perkakas pakai udara bertekanan pada slangnya. Simbol-Simbol Simbol-simbol berikut bisa jadi penting bagi Anda untuk menggunakan perkakas pakai udara bertekanan. Pelajarilah simbol-simbol dan artinya. Pengertian yang betul dari simbol- simbol ini membantu Anda untuk menggunakan perkakas pakai udara bertekanan dengan lebih baik dan selamat. Penjelasan tentang produk dan daya Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Bukakan halaman lipatan dengan gambar dari perkakas pakai udara bertekanan dan biarkan halaman ini terbuka selama Anda membaca petunjuk-petunjuk untuk penggunaan. Penggunaan perkakas Perkakas pakai udara bertekanan ini cocok untuk mengampelas kering bahan kayu, bahan sintetik, logam, dempul serta permukaan-permukaan yang bercat. Bagian-bagian pada gambar Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas pakai udara bertekanan pada halaman bergambar. 1 Tombol untuk menghidupkan dan mematikan 2 Eksaust dengan peredam bunyi 3 Stud sambungan untuk udara masuk 4 Nipel slang 5 Penyetel kecepatan putaran 6 Kap penghisap 7 Kunci pas (21 mm) 8 Ring plat 9 Piringan 10 Daun ampelas* 11 Penghisap debu 12 Kopling* 13 Klem slang* 14 Slang udara masuk* 15 Slang udara eksaust* *Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch. Simbol Arti Sebelum melakukan pemasangan, penggunaan, reparasi, perawatan dan penggantian aksesori serta sebelum bekerja di dekat perkakas pakai udara bertekanan, bacalah dan taatilah semua petunjuk-petunjuk. Jika petunjuk-petunjuk untuk keselamatan kerja dan petunjuk- petunjuk lainnya tidak ditaati, bisa terjadi luka-luka yang berat. Wwatt daya Nm newtonmeter satuan energi (momen putar)

menit detik kurun waktu, lama min

putaran atau gerakan per menit Kecepatan putaran tanpa beban bar psi bar pounds per square inch Tekanan udara l/s cfm liter per detik cubic feet/minute konsumsi udara dB desibel satuan tertentu untuk kebesaran suara yang relatif

cekaman alat kerja yang dikunci dan dibuka dengan tangan Pemegang alat kerja simbol dari mur dalam simbol dari segi empat UNF ulir halus US (Unified National Fine Thread Series)

NPT ulir Whitworth National pipe thread Ulir stud penyambung OBJ_BUCH-1326-005.book Page 267 Monday, October 10, 2016 3:12 PM268 | Bahasa Indonesia 1 609 92A 39N | (10.10.16) Bosch Power Tools Data teknis Nilai level getaran yang terdapat dalam petunjuk penggunaan ini telah sesuai dengan standarisasi metode penghitungan yang digunakan dalam EN ISO 11148 dan nilai tersebut dapat digunakan sebagai perbandingan pada masing-masing perkakas bertekanan udara. Nilai tersebut telah memenuhi kualifikasi estimasi nilai untuk beban getaran. Level getaran yang ditetapkan merepresentasikan penggunaan utama pada perkakas bertekanan udara. Ketika perkakas bertekanan udara digunakan untuk hal lainnya dengan berbagai aksesori yang berbeda, dengan alat kerja yang lain atau perawatannya tidak memadai, maka level getarannya akan menjadi tidak sesuai dengan yang sudah ditetapkan. Hal ini dapat meningkatkan beban getaran pada saat alat dioperasikan. Untuk estimasi beban getaran tertentu, waktu pada saat perkakas bertekanan udara tersebut dinyalakan atau digunakan juga harus ditentukan, meskipun tidak secara langsung. Hal ini bisa mengurangi beban getaran pada saat alat dioperasikan. Perhatikan petunjuk keselamatan untuk melindungi pengguna dari efek getaran seperti misalnya: merawat perkakas bertekanan udara dan alat kerja, menjaga agar tangan tetap hangat, mengatur alur kerja. Peraturan-peraturan yang ditaati Kami menyatakan bertanggung jawab bahwa „Data Teknis“ produk yang dijelaskan dalam Kebijakan 2006/42/EC mematuhi semua ketentuan yang sesuai dengan pedoman dan amandemennya serta sesuai dengan standar berikut: EN ISO 11148-8. Naskah teknik (2006/42/EG) di: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Mesin gerinda eksenter pakai udara bertekanan Nomor model 0 607 350 ... ... 198 ... 199 ... 200 Kecepatan putaran tanpa beban n

Ulir stud penyambung dari sambungan slang

lbs 0,62 1,3 0,68 1,5 0,72 1,5 Keterangan tentang Kebisikan/Vibrasi Nilai emisi kebisingan sesuai ketentuan EN ISO 15744. Tingkat kebisingan saat pengoperasian dapat melebihi 80 dB(A). Gunakan pelindung telinga! Nilai tingkat kebisingan-A perkakas pakai tekanan udara secara umum jumlahnya: Sound Pressure Level

(jumlah vektor tiga arah) dan ketidak tepatan K dihitung sesuai dengan peraturan EN 28927:

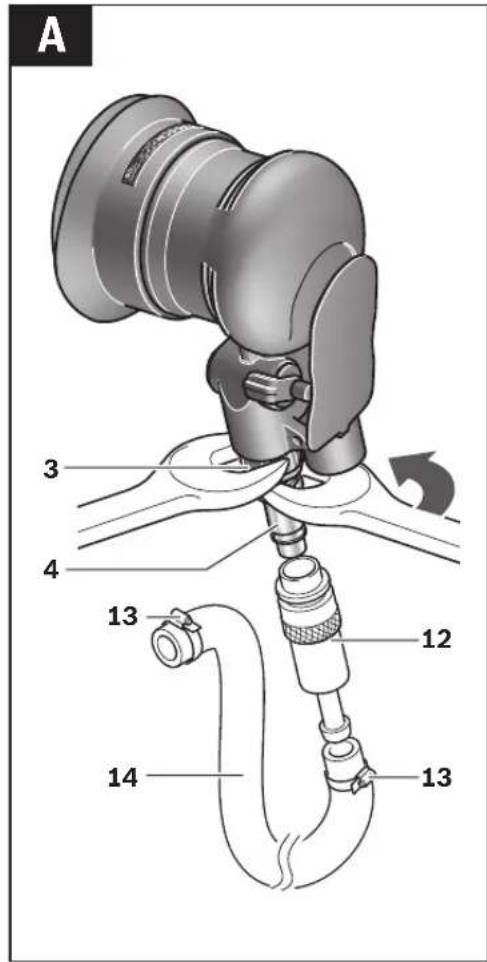

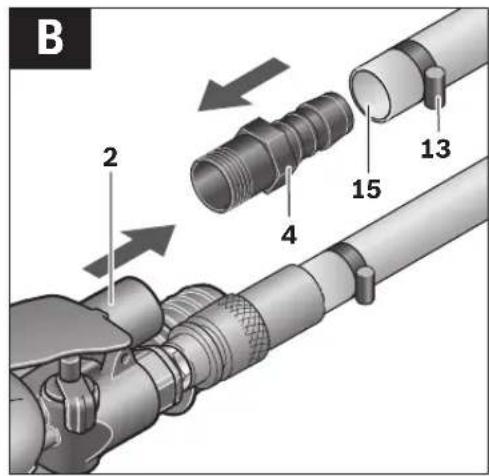

< 2,5 1,5 3,1 1,5 3,1 1,5 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-1326-005.book Page 268 Monday, October 10, 2016 3:12 PMBahasa Indonesia | 269 Bosch Power Tools 1 609 92A 39N | (10.10.16) Cara memasang Sambungan pada pengadaan udara (lihat gambar A) Harap perhatikan bahwa tekanan udara tidak lebih rendah dari 6,3 bar (91 psi), yang menunjukkan bahwa tekanan udara untuk tekanan pengoperasian ini telah dikeluarkan. Untuk daya maksimal, ukuran diameter dalam slang serta ulir stud penyambung harus sesuai dengan data-data yang tercantum dalam bab „Data teknis“. Supaya daya tidak berkurang, gunakanlah slang dengan panjang maksimal 4 m. Udara bertekanan yang dialirkan masuk harus bebas dari debu dan kelembaban supaya perkakas pakai udara bertekanan tidak rusak, kotor dan karatan. Petunjuk: Perlu digunakan alat servis untuk udara bertekanan. Alat servis ini menjamin fungsi yang mulus dari perkakas pakai udara bertekanan. Perhatikanlah petunjuk-petunjuk untuk penggunaan dari alat servis. Semua peralatan, sambungan penghubung dan slang-slang harus cocok untuk tekanan udara dan volume udara yang dibutuhkan. Hindarkan terjadinya penyempitan slang-slang, misalnya karena terhimpit, terlipat atau tertarik! Jika Anda ragu-ragu, periksalah tekanan udara masuk dengan satu manometer selama perkakas pakai udara bertekanan hidup. Sambungan pengadaan udara pada perkakas pakai udara bertekanan – Putarkan nipel slang 4 dalam stud sambungan untuk udara masuk 3. Untuk menghindarkan terjadinya kerusakan pada bagian- bagian ventil di bagian dalam dari perkakas pakai udara bertekanan, pada waktu memutar masuk atau ke luar nipel slang 4 perkakas ditahan pada stud sambungan untuk udara masuk 3 yang di luar dengan kunci pas (ukuran mulut 19 mm). – Hubungkan selang suplai udara 14 dengan kopling 12 yang sesuai pada penyambung selang 4. Petunjuk: Pasangkan selalu slang udara masuk pada perkakas pakai udara bertekanan dahulu, baru kemudian pada alat servis. Saluran udara eksaust (lihat gambar B) Dengan saluran udara eksaust Anda bisa mengalirkan udara eksaust melalui slang eksaust menjauh dari tempat Anda bekerja dan pada waktu yang sama terjadi peredaman suara secara optimal. Selain itu Anda memperbaiki syarat kerja karena tempat Anda bekerja tidak menjadi tercemar karena udara yang mengandung uap minyak atau karena debu dan serbuk yang beterbangan. – Ulirkan peredam bunyi pada eksaust 2 keluar, dan gantikannya dengan satu nipel slang 4. – Kendorkan klem slang 13 dari slang udara eksaust 15 dan pasangkan slang udara eksaust menyelubungi nipel slang 4 dengan cara mengencangkan klem slang. Mengganti alat kerja Gunakanlah hanya alat kerja yang mulus dan tidak aus. Alat kerja yang rusak misalnya bisa patah dan mengakibatkan terjadinya luka-luka atau kerusakan barang. Mengganti daun ampelas – Sebelum memasang daun ampelas yang baru, piringan 9 harus dibersihkan dari pencemaran dan debu, misalnya dengan satu kuas. Permukaan dari piringan 9 terbuat dari bahan kait-kaitan, sehingga Anda bisa memasang daun ampelas dengan pegangan kait-kaitan secara cepat dan mudah. – Tekankan daun ampelas 10 secara kencang pada bagian bawah dari piringan 9. – 0 607 350 199|... 200: Perhatikanlah supaya lubang- lubang pada daun ampelas cocok dengan lubang-lubang pada piringan, agar penghisapan debu berjalan secara optimal. Memilih daun ampelas Untuk mencocoki bahan yang dikerjakan dan keberhasilan yang dikehendaki, tersedia bermacam-macam daun ampelas: Bahan Macam pekerjaan Butiran –cat –cat duko –dempul cair –dempul Untuk mengikis cat lama kasar 40

Untuk mengampelas cat dasar (misalnya menghaluskan goresan kuas, tetesan cat dan aliran cat) sedang 80

Untuk mengampelas halus cat dasar sebelum mencat lapisan terakhir halus 180

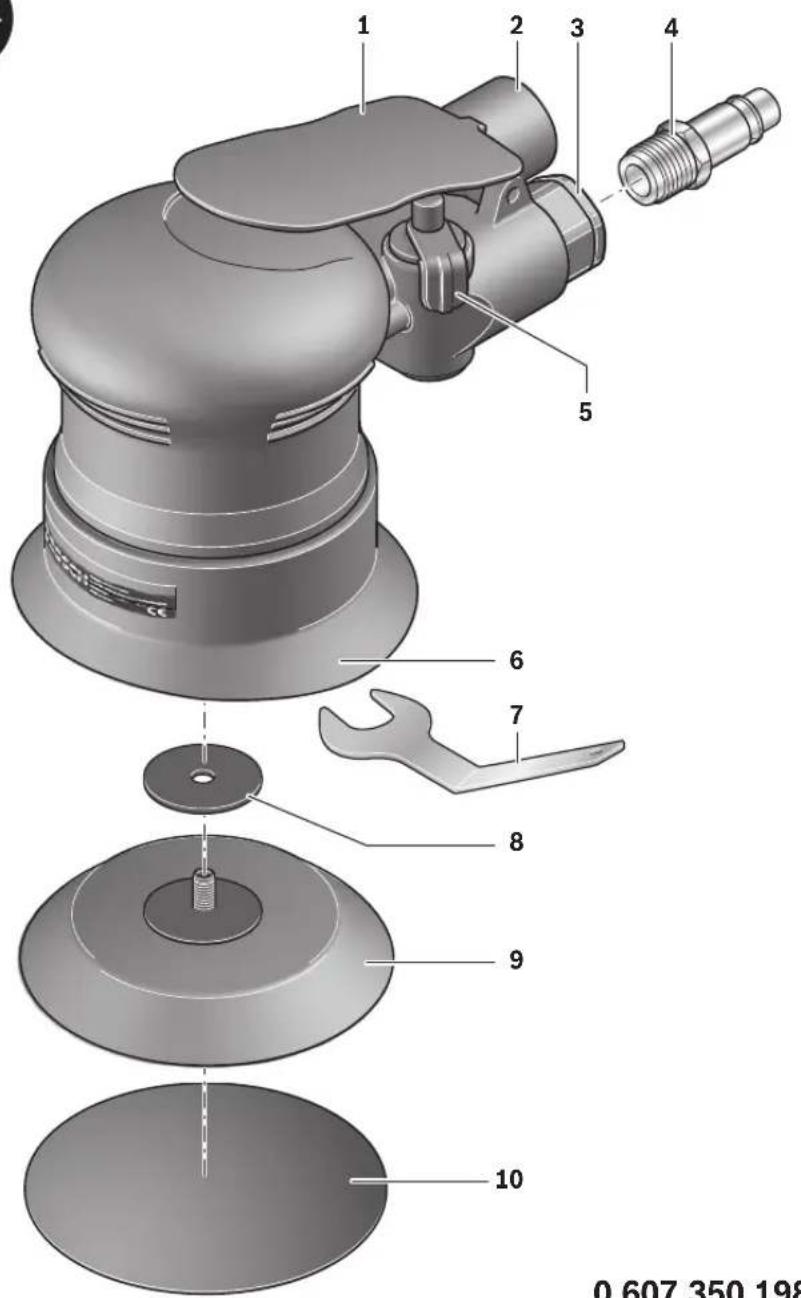

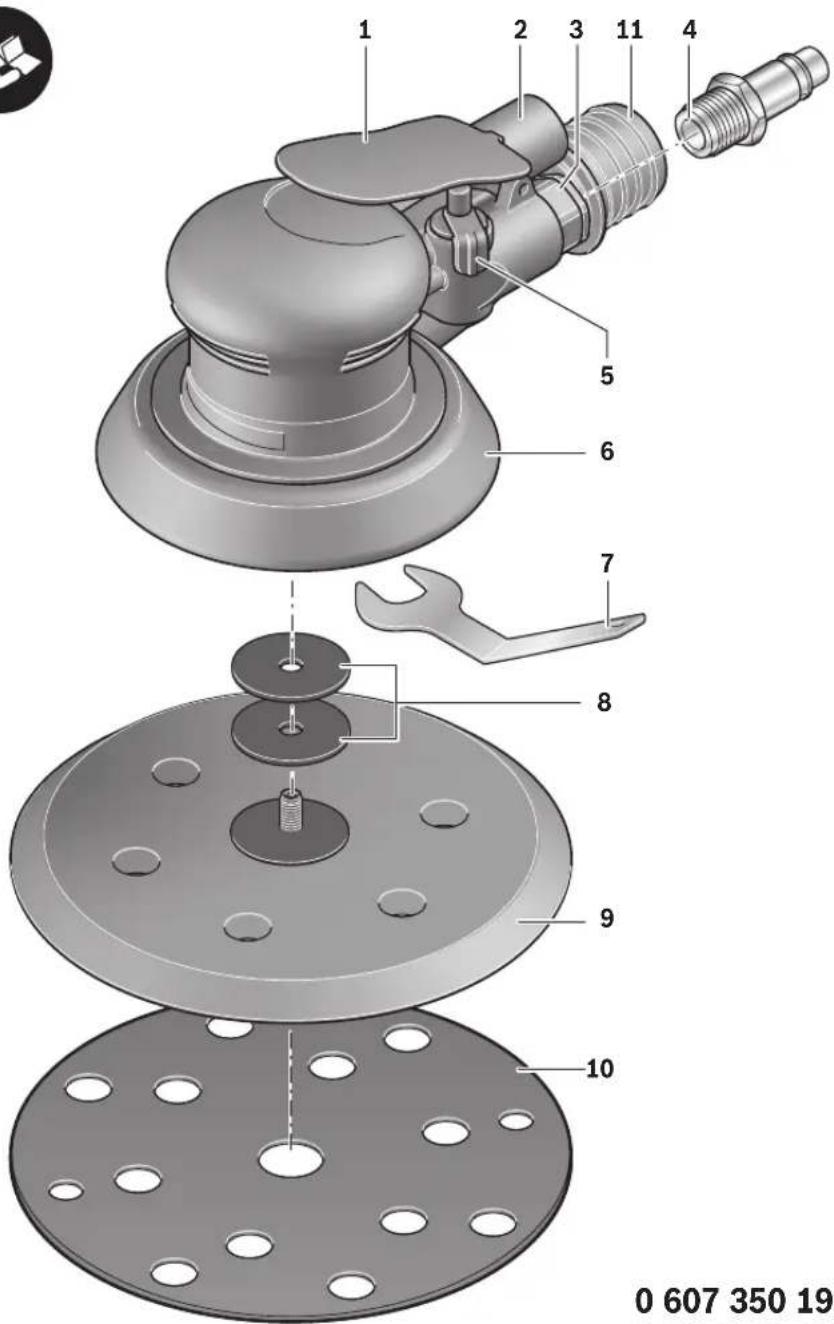

OBJ_BUCH-1326-005.book Page 269 Monday, October 10, 2016 3:12 PM270 | Bahasa Indonesia 1 609 92A 39N | (10.10.16) Bosch Power Tools Memilih piringan Tergantung dari jenis pekerjaan yang dilakukan, perkakas pakai udara bertekanan dapat dilengkapi dengan piringan- piringan dengan kekerasan yang berbeda-beda: – Piringan sangat lunak: cocok untuk memolis dan mengampelas halus, juga pada permukaan yang melengkung. – Piringan lunak: cocok untuk semua pekerjaan mengampelas, dapat digunakan secara universal. – Piringan keras: cocok untuk pekerjaan pengikisan banyak pada permukaan yang datar. Mengganti piringan Petunjuk: Gantikanlah segera piringan 9 yang rusak. – Lepaskan daun ampelas 10. – Geserkan kunci pas 7 ke bawah kap penghisapan 6 yang ketinggiannya dapat disetelkan dan tahankan poros kerja dengan kunci pas. – Putarkan piringan 9 dalam arah yang berlawanan dengan jalannya jarum jam sampai lepas dari poros kerja. Lepaskan ring plat 8, pasangkannya pada piringan yang baru, kemudian piringan dan ring plat diputarkan dalam arah jalannya jarum jam sampai kencang. 0 607 350 199|... 200: Ring plat 8 yang kedua dapat ditambahkan, supaya mesin gerinda eksenter pada penggunaan dengan penghisapan debu tidak menghisap sampai melengket pada benda yang dikerjakan. Penghisapan debu/serbuk Debu dari bahan-bahan seperti misalnya cat yang mengandung timbel (timah hitam), beberapa jenis kayu, bahan mineral dan logam bisa berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini bisa mengakibatkan reaksi alergi dan/atau penyakit saluran pernafasan dari orang yang menggunakan mesin atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon quercus atau pohon fagus silvatica dianggap bisa mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan- bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Gunakanlah hanya penghisap debu yang cocok untuk menghisap bahan yang dikerjakan. – Perhatikanlah supaya ada pertukaran udara di tempat kerja. – Kami anjurkan supaya Anda memakai kedok anti debu dengan saringan (filter) kelas P2. Taatilah peraturan-peraturan untuk bahan-bahan yang dikerjakan yang berlaku di negara Anda. Hindarkan debu yang banyak terkumpul di tempat kerja. Debu dapat menyulut dengan mudahnya. Mengampelas tanpa penghisapan debu (0 607 350 198) – Gunakanlah daun ampelas-daun ampelas tanpa lubang- lubang. Expert for Wood – Semua macam bahan kayu (misalnya kayu keras, kayu lunak, pelat serbuk kayu, pelat untuk bangunan) Best for Wood –kayu keras –pelat serbuk kayu – pelat untuk bangunan –bahan logam Untuk mengampelas secara kasar, misalnya balok-balok dan papan-papan yang kasar dan belum diketam kasar 40

Untuk mengikis sampai datar dan untuk mengampelas sampai rata sedang 80

Untuk mengampelas sampai selesai dan mengampelas halus kayu halus 180

–cat mobil –batu –marmer –granit –keramik –gelas – kaca plastik – bahan sintetik dengan serat kaca (fiberglass) Untuk mengampelas secara kasar kasar 80 Untuk mengampelas permukaan dan meratakan tepian sedang 100

Untuk mengampelas halus pada waktu membentuk permukaan halus 180

Untuk mengampelas licin dan membulatkan tepian sangat halus

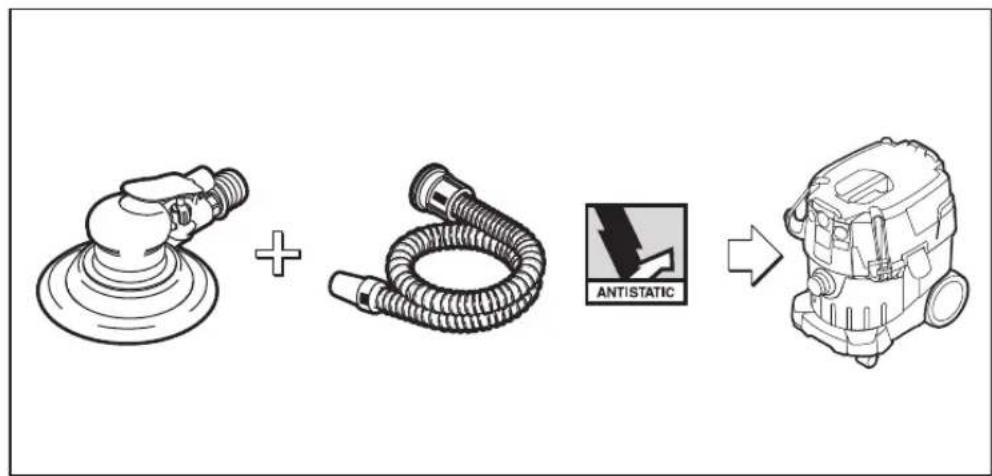

Bahan Macam pekerjaan Butiran OBJ_BUCH-1326-005.book Page 270 Monday, October 10, 2016 3:12 PMBahasa Indonesia | 271 Bosch Power Tools 1 609 92A 39N | (10.10.16) Penghisapan luar dengan bantuan sarana (0 607 350 199|... 200) – Sambungkan slang penghisapan (aksesori) secara langsung pada penghisap debu 11. Mesin penghisap debu harus cocok untuk menghisap bahan yang dikerjakan. Gunakanlah mesin penghisap khusus jika debu yang terjadi sangat berbahaya bagi kesehatan, bisa mengakibatkan penyakit kanker atau sangat kering. Penggunaan Cara penggunaan Perkakas tenaga angin akan bekerja secara optimal pada tekanan pengerjaan sebesar 6,3 bar (91 psi), yang diukur dari udara yang masuk (air intake) ketika perkakas tenaga angin dihidupkan. Lepaskan semua perkakas-perkakas untuk penyetelan, sebelum Anda menghidupkan perkakas pakai udara bertekanan. Perkakas penyetelan yang berada dalam bagian yang berputar bisa mengakibatkan terjadinya luka-luka. Petunjuk: Jika perkakas pakai udara bertekanan tidak jalan, misalnya setelah tidak dipakai untuk waktu yang lama, putuskan sambungan ke pengadaan udara dan putarkan piringan 9 beberapa kali. Dengan demikian daya-daya adhesi lenyap. Untuk menghemat energi, cukup nyalakan bor bertekanan udara jika akan digunakan. –Untuk menghidupkan perkakas pakai udara bertekanan, tekan tombol untuk menghidupkan dan mematikan 1 ke bawah dan tahan tekanan selama perkakas digunakan. –Untuk mematikan perkakas pakai udara bertekanan, lepaskan tombol untuk menghidupkan dan mematikan 1. Penyetelan pendahuluan kecepatan putaran (lihat gambar C) Dengan penyetel kecepatan putaran 5 Anda dapat menyetelkan kecepatan putaran yang dibutuhkan sebelumnya, juga selama perkakas berjalan. Kecepatan putaran yang diperlukan tergantung dari bahan yang dikerjakan dan macam pekerjaan dan bisa didapatkan dengan cara melakukan uji coba sebelumnya. Petunjuk-petunjuk untuk pemakaian Sebelum meletakkan perkakas pakai udara bertekanan, tunggulah sampai perkakas berhenti memutar sama sekali. Perhatikanlah supaya daun ampelas yang lengket sendiri karena kait-kaitan dipasangkan pada piringan secara memusat, yaitu titik pusat dikenakan pada titik pusat. Jika pengadaan udara terputus atau tekanan berkurang, matikan segera perkakas pakai udara bertekanan. Periksakan tekanan dan hidupkan kembali perkakas pada tekanan yang optimal. Pembebanan yang terjadi tiba-tiba mengakibatkan kecepatan putaran berkurang atau perkakas berhenti, akan tetapi tidak merusakkan motor. Mengampelas permukaan – Hidupkan perkakas pakai udara bertekanan, kenakan seluruh daun ampelas secara rata pada permukaan yang dikerjakan dan goyang-goyangkan perkakas listrik dengan tekanan yang sedang pada benda yang dikerjakan. Banyaknya pengikisan dan keberhasilan mengampelas terutama ditentukan oleh daun ampelas yang dipilih, kecepatan putaran yang dipilih sebelumnya dan daya tekan. Hanya daun ampelas yang mulus menghasilkan pekerjaan yang bagus dan membuat perkakas pakai udara bertekanan bertahan lebih lama. Perhatikanlah supaya daya tekan selalu sama, dengan demikian daun ampelas tahan lebih lama. Daya tekan yang sangat dipertinggi tidak mengakibatkan hasil pengampelasan yang lebih bagus, melainkan mengakibatkan perkakas pakai udara bertekanan dan daun ampelas menjadi lebih cepat usang. Daun ampelas yang telah digunakan untuk mengerjakan logam tidak boleh digunakan untuk mengerjakan bahan- bahan lainnya. Gunakanlah aksesori untuk mengampelas yang asli dari Bosch saja. Pengampelasan kasar – Pasangkan daun ampelas dengan butiran kasar. – Tekankan perkakas pakai udara bertekanan secara ringan saja, sehingga perkakas jalan dengan kecepatan putaran yang lebih tinggi dan mencapai pengikisan bahan yang lebih banyak. Pengampelasan halus – Pasangkan daun ampelas dengan butiran halus. – Gerakkan perkakas pakai udara bertekanan dengan tekanan sedang secara bundaran atau secara bergantian dalam arah memanjang dan melintang pada benda yang dikerjakan. Janganlah mengoleng-olengkan perkakas pakai udara bertekanan, supaya benda yang dikerjakan, misalnya lapisan kayu, tidak tembus. Dengan cara mengganti-gantikan sedikit daya tekan atau merubah kecepatan putaran, Anda dapat mengurangkan kecepatan putaran piringan, sedangkan gerakan eksenter tetap ada. – Setelah pekerjaan rampung, matikanlah perkakas pakai udara bertekanan. –Untuk kecepatan putaran maksimal, geserkan penyetel kecepatan putaran 5 menjauh dari stud sambungan untuk udara masuk 3. –Untuk kecepatan putaran minimal, geserkan penyetel kecepatan putaran 5 mendekati stud sambungan untuk udara masuk 3. OBJ_BUCH-1326-005.book Page 271 Monday, October 10, 2016 3:12 PM272 | Bahasa Indonesia 1 609 92A 39N | (10.10.16) Bosch Power Tools Rawatan dan servis Rawatan dan kebersihan Biarkan tenaga ahli yang berpengalaman saja untuk melakukan pekerjaan perawatan dan reparasi. Dengan demikian keselamatan kerja dengan perkakas listrik tetap terjamin. Secara rutin, lakukan pengukuran putaran stasioner spindle gerinda. Jika nilai putaran hasil pengukuran melebihi putaran stasioner yang ditentukan n

(lihat „Data Teknis“), Anda harus membawanya ke layanan pelanggan Bosch untuk diperiksa. Apabila putaran stasioner terlalu tinggi, mata gerinda dapat saja terlepas/rusak, sebaliknya apabila putaran stasioner terlalu rendah dapat menurunkan kinerja perangkat. Satu Service Center Bosch yang ahli dan resmi dapat melakukan pekerjaan ini dengan cepat dan baik. Gunakanlah selalu hanya suku cadang yang asli bermerek Bosch. Membersihkan secara berkala – Bersihkan secara berkala saringan pada tempat udara masuk pada perkakas pakai udara bertekanan. Lepaskan nipel slang 4 dan bersihkan saringan dari debu dan pencemaran. Pasangkan kembali nipel slang dengan kencang. – Partikel air dan pencemaran yang ada dalam udara bertekanan mengakibatkan terbentuknya karat yang lalu membuat lamela, ventil dsb. menjadi aus. Untuk menghin- darkannya, masukkan beberapa tetes minyak pelumas ke dalam stud sambungan untuk udara masuk 3. Sambungkan kembali perkakas pada pengadaan udara (lihat „Sambungan pada pengadaan udara“, halaman269) dan biarkan perkakas berjalan selama 5 –10 detik, sembari Anda membersihkan minyak pelumas yang merembes. Jika perkakas pakai udara bertekanan tidak digunakan untuk waktu yang lama, lakukanlah selalu hal ini. Merawat secara berkala – Setelah penggunaan perkakas selama kira-kira 150 jam, persneling harus dibersihkan dengan tiner yang tidak keras. Taatilah petunjuk-petunjuk dari pabrik tiner untuk penggunaan dan pembuangan. Setelah itu persneling harus dilumasi dengan minyak pelumas persneling yang khusus dari Bosch. Ulangi pembersihan ini secara berkala masing-masing setelah 300 jam penggunaan dihitung dari pembersihan pertama. Minyak pelumas persneling khusus (225 ml) Nomor model 3 605 430 009 – Lamela-lamela turbin harus diperiksa secara berkala oleh tenaga ahli dan jika perlu harus digantikan. Pelumasan perkakas pakai udara bertekanan yang tidak termasuk seri CLEAN Pada semua perkakas pakai udara bertekanan dari Bosch yang tidak termasuk seri CLEAN (satu model khusus dari motor pakai udara bertekanan yang berfungsi dengan udara bertekanan tanpa minyak), udara bertekanan yang dialirkan sebaiknya dicampuri dengan uap minyak. Pembuat uap minyak yang diperlukan berada pada alat servis untuk udara bertekanan yang disambungkan pada perkakas pakai udara bertekanan (keterangan lebih lanjut bisa Anda dapatkan dari pabrik kompresor). Untuk pelumasan langsung perkakas pakai udara bertekanan atau untuk mencampurkan pada alat servis, gunakanlah minyak pelumas SAE 10 atau SAE 20. Aksesori Anda dapat mencari informasi mengenai aksesoris berkualitas yang lengkap melalui situs web www.bosch-pt.com atau di dealer khusus Anda. Layanan pasca beli dan konseling terkait pengoperasian Jika Anda ingin menanyakan sesuatu atau memesan suku cadang, sebutkan atau tuliskan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe perkakas pakai udara bertekanan. Layanan pasca beli Bosch menjawab semua pertanyaan Anda terkait reparasi dan maintenance serta suku cadang produk ini. Gambar tiga dimensi dan informasi terkait suku cadang dapat Anda lihat di: www.bosch-pt.com Tim konseling pengoperasian dari Bosch dengan senang hati membantu Anda, jika Anda hendak bertanya tentang produk- produk kami dan aksesorisnya. Indonesia PT Robert Bosch Palma Tower 9
