Produkttype	Pneumatisk eksentersliper
Modell	0 607 350 198
Merke	Bosch
Bruk	Tørr sliping av overflater i tre, plast, metall, sparkel og lakk
Turtall ubelastet (n0)	12 000 o/min
Slaglengde	2,5 mm
Diameter på slipepapir	80 mm
Maks. arbeidstrykk	6,3 bar (91 psi)
Gjengekobling	1/4" NPT
Innvendig diameter på slange	10 mm
Luftforbruk ubelastet	8,3 l/s (17,6 cfm)
Vekt (iht. EPTA)	0,62 kg (1,3 lb)
Lydtrykknivå (LpA)	73 dB(A)
Usikkerhet (K)	3 dB
Totale vibrasjoner (ah)	< 2,5 m/s²
Vibrasjonsusikkerhet (K)	1,5 m/s²
Slipeplate	Selvklebende, rask bytte
Støvsugingssystem	Ikke integrert (modell uten støvsuging)
Hastighetsregulator	Ja, variabel
Vedlikehold	Regelmessig rengjøring av filter, smøring med SAE 10 eller 20 olje
Lufttilførsel	Trykkluft, min. trykk 6,3 bar
Maks. slangelengde	4 m for optimal ytelse

Ofte stilte spørsmål - 0 607 350 198 BOSCH

Hvordan koble verktøyet til lufttilførselen?

Skru den gjengede koblingen (4) inn i luftinntaksrøret (3) mens du holder dette med en 19 mm gaffelnøkkel for å unngå skade på ventilene. Koble deretter lufttilførselsslangen (14) med en egnet kopling (12). Kontroller at lufttrykket er minst 6,3 bar.

Hvordan bytte slipepapir?

Rengjør først overflaten på slipeplaten (9) med en børste. Plasser deretter det nye slipepapiret (10) på platen og trykk godt. Det selvklebende belegget gir rask feste. For modell 198, bruk ark uten perforeringer.

Hvilken olje skal brukes til smøring?

Bruk motorolje SAE 10 eller SAE 20. Hell noen dråper i luftinntaket (3) og la verktøyet gå i 5-10 sekunder for å fordele oljen. En oljer på vedlikeholdsenheten anbefales for kontinuerlig smøring.

Hvordan justere rotasjonshastigheten?

Bruk hastighetsregulatoren (5) som sitter nær luftinntaket. Skyv den utover for å øke hastigheten, innover for å redusere. Optimal hastighet avhenger av materialet som bearbeides og kan justeres under bruk.

Kan jeg bruke denne sliperen til å slipe metall?

Ja, den er designet for tørrsliping av metall, tre, plast og sparkel. Bruk egnet slipepapir (grovkornet for grovsliping, finkornet for etterbehandling). OBS: Etter å ha slipt metall, ikke gjenbruk samme ark på andre materialer.

Hvordan vedlikeholde luftinntaksfilteret?

Rengjør filteret ved luftinntaket regelmessig. Skru av koblingen (4), fjern støv og smuss fra filteret, og skru deretter koblingen på igjen. Dette sikrer god luftstrøm og forlenger verktøyets levetid.

Hva er støynivået til denne sliperen?

Typisk lydtrykknivå er 73 dB(A) med en usikkerhet på 3 dB. Det anbefales å bruke hørselsvern da nivået kan overstige 80 dB(A) avhengig av bruk.

Hvordan bytte slipeplaten?

Fjern slipepapiret. Bruk gaffelnøkkelen (7) til å holde akslingen under dekselet (6). Løsne platen (9) ved å dreie mot klokken. Plasser skiven (8) på den nye platen og stram med klokken. Bytt umiddelbart en skadet plate.

Hva gjør jeg hvis verktøyet ikke starter etter lang stillstand?

Steng av trykklufttilførselen. Drei slipeplaten (9) manuelt flere ganger for å løse opp adhesjonskrefter. Koble luften på igjen og prøv å starte på nytt. Hvis problemet vedvarer, kontakt Bosch kundeservice.

Hvilke kornstørrelser på slipepapir bør brukes til tre?

For tre, bruk grovkornet (40-60) til grovsliping, middels (80-120) til puss og finkornet (180-400) til etterbehandling. Seriene Expert for Wood og Best for Wood anbefales.

BRUKSANVISNING 0 607 350 198 BOSCH

Støvsugeren må være egnet for det materialet som skal suges opp.

Vedlikehold og service

Vedlikehold og rengjøring

Retten til endringer forbeholdes.

Svensk

støv som kan forårsake kreft, fosterskader eller endre

arvsmassen. I enkelte typer støv er blant annet følgende stoffer:

Følg bruksanvisningen for luftrenseenheten.

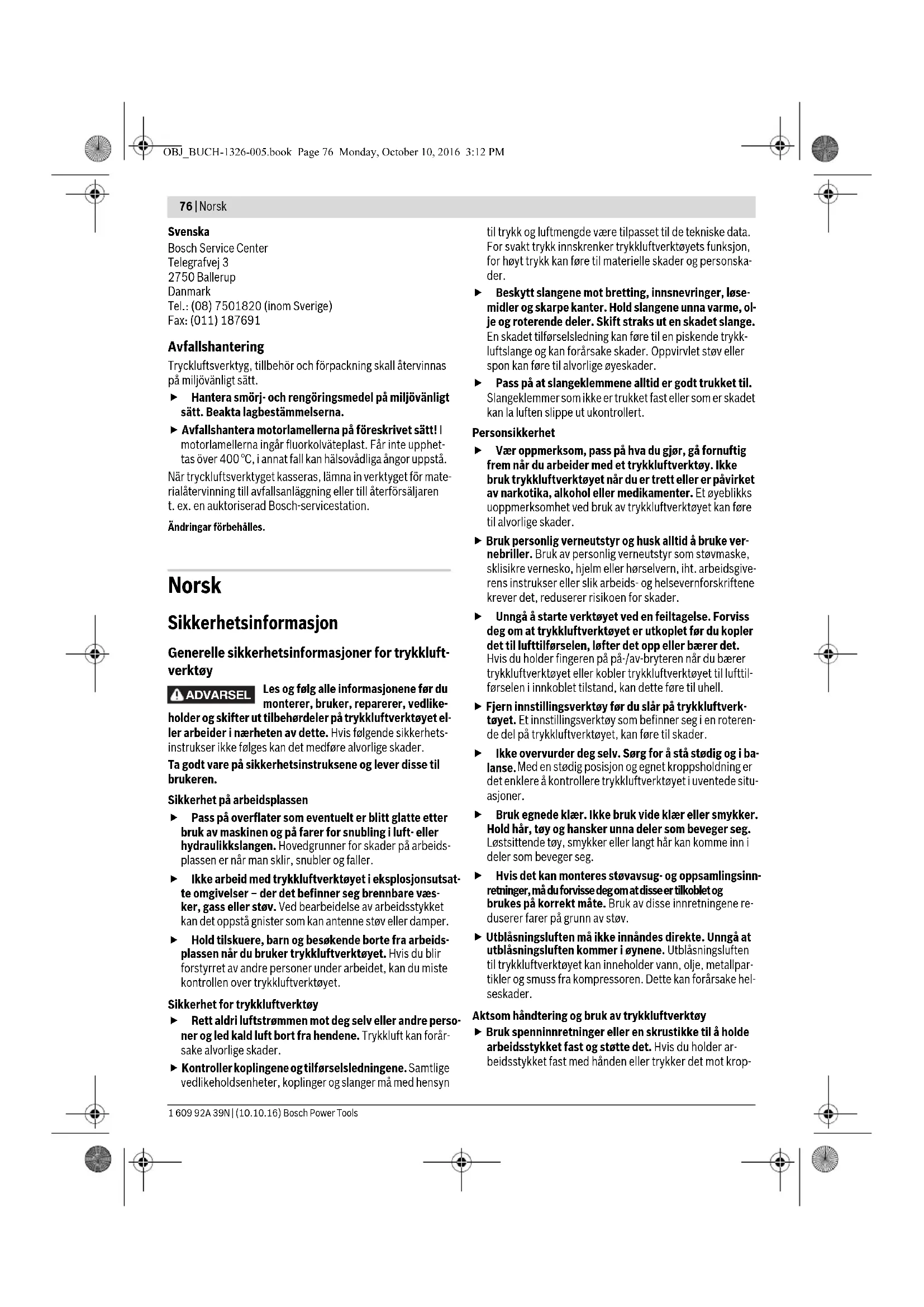

Sikkerhetsinformasjon

Generelle sikkerhetsinformasjoner for trykkluftverktøy

ADVARSEL

Les og følg all informasjonen før du monterer, bruker, reparerer, vedlikeholder og skifter ut tilbehør på trykkluftverktøyet, eller arbeider i nærheten av dette. Hvis følgende sikkerhetsinstrukser ikke følges, kan det føre til alvorlige skader.

holder og skifter ut tilbehør på trykkluftverktøyet eller arbeider i nærheten av dette. Hvis følgende sikkerhetsinstrukser ikke følges, kan det medføre alvorlige skader.

Ta godt vare på sikkerhetsinstruksene og lever disse til brukeren.

Pass på overflater som eventuelt er blitt glatte etter bruk av maskinen, og på farer for snubling i luft- eller hydraulikkslangen. Hovedgrunner for skader på arbeidsplassen er når man sklir, snubler og faller. - Ikke arbeid med trykkluftverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass eller støv. Ved bearbeiding av arbeidsstykket kan det oppstå gnister som kan antenne støv eller damper. Hold tilskuere, barn og besøkende borte fra arbeidsplassen når du bruker trykkluftverktøyet. Hvis du blir forstyrret av andre personer under arbeidet, kan du miste kontrollen over trykkluftverktøyet.

Sikkerhet for trykkluftverktøy

Rett aldri luftstrømmen mot deg selv eller andre personer, og led kald luft bort fra hendene. Trykkluft kan forårsake alvorlige skader. Kontroller koplingene og tilførselsledningene. Samtlige vedlikeholdsenheter, koplinger og slanger må med hensyn

til trykk og luftmengde være tilpasset til de tekniske data. For svakt trykk innskrenker trykkluftverktøyets funksjon, for høyt trykk kan føre til materielle skader og personskader.

Beskytt slangene mot bretting, innsnevringer, løsemidler og skarpe kanter. Hold slangene unna varme, olje og roterende deler. Skift straks ut en skadet slange. En skadet tilførselsledning kan føre til en piskende trykkluftslange og kan forårsake skader. Oppvirvlet støv eller spon kan føre til alvorlige øyeskader. Pass på at slangeklemmene alltid er godt trukket til. Slangeklemmer som ikke er trukket fast eller som er skadet kan la luften slippe ut ukontrollert.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et trykkluftverktøy. Ikke bruk trykkluftverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av trykkluftverktøyet kan føre til alvorlige skader. Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, iht. arbeidsgiverens instrukser eller slik arbeids- og helsevernforskriftene krever det, reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at trykkluftverktøyet er utkoplet før du kopler det til lufttilførselen, løfter det opp eller bærer det. Hvis du holder fingeren på på-/av-bryteren når du bærer trykkluftverktøyet eller kobler trykkluftverktøyet til lufttilførselen i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy før du slår på trykkluftverktøyet. Et innstillingsverktøy som befinner seg i en roterende del på trykkluftverktøyet, kan føre til skader. Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Med en stødig posisjon og egnet kroppsholdning er det enklere å kontrollere trykkluftverktøyet i uventede situasjoner. Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av disse innretningene reduserer farer på grunn av støv. Utblåsningsluften må unngås. Unngå at utblåsningsluften kommer i øynene. Utblåsningsluften fra trykkluftverktøyet kan inneholde vann, olje, metallpartikler og smuss fra kompressoren. Dette kan forårsake helseskader.

Aktoms håndtering og bruk av trykkluftverktøy

Bruk spenninnretninger eller en skrustikke til å holde arbeidsstykket fast og støtte det. Hvis du holder arbeidsstykket fast med hånden eller trykker det mot kroppen, kan du ikke betjene trykkluftverktøyet på en sikker måte.

pen, kan du ikke betjene trykkluftverktøyet på en sikker måte.

Ikke overbelast trykkluftverktøyet. Bruk et trykkluftverktøy som er beregnet til den type arbeid du vil utføre. Med et passende trykkluftverktøy arbeider du bedre og sikrere i det angitte effektområdet. Ikke bruk trykkluftverktøy med defekt på-/av-bryter. Et trykkluftverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. Steng lufttilførselen før du utfører maskininnstillinger, skifter tilbehørsdeler eller hvis maskinen ikke er i bruk over lengre tid. Dette tiltaket forhindrer at trykkluftverktøyet starter uvilkårlig. Trykkluftverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la trykkluftverktøyet brukes av personer som ikke er fortrolige med det eller ikke har lest disse anvisningene. Trykkluftverktøy er farlige når de brukes av uerfarne personer. Vær nøye med vedlikeholdet av trykkluftverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på trykkluftverktøyets funksjon. La skadede deler repareres før trykkluftverktøyet brukes. Dårlig vedlikeholdte trykkluftverktøy er årsaken til mange uhell. Bruk trykkluftverktøy, tilbehør, innsatsverktøy osv. i samsvar med disse instruksene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Slik reduseres støvutvikling, vibrasjoner og støyutvikling så godt som mulig. Trykkluftverktøyet skal utelukkende innrettes, innstilles eller brukes av kvalifiserte og opplærte brukere. Trykkluftverktøyet må ... Endringer kan redusere sikkerhetsinnretningenes virkning og øke risikoen for brukeren.

Service

Trykkluftverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik sikres det at sikkerheten til trykkluftverktøyet opprettholdes.

Sikkerhetsanvisninger for trykkluft-eksenterslipere

Når et arbeidsstykke eller en av tilbehørsdelene eller til og med selve trykkluftverktøyet brekker, kan deler slynges ut med høy hastighet. Ved bruk og reparasjon eller vedlikehold og ved utskifting av tilbehørsdeler på trykkluftverktøyet må du alltid bruke en slagfast øyebeskyttelse. Graden på nødvendig beskyttelse må vurderes ekstra for hver type bruk. Bruk hjelm når du arbeider over hodet. Slik unngår du skader. Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til

verktøyet eller brukne kappeskiver kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet.

Forsiktig! Innsatsverktøyene kan bli varme når trykkluftverktøyet brukes i lengre tid. Bruk vernehansker. Brukeren og servicepersonalet må være fysisk i stand til å håndtere størrelsen, vekten og ytelsen til trykkluftverktøyet. Vær innstilt på uventede bevegelser fra trykkluftverktøyet, som kan oppstå på grunn av reaksjonskrefter eller hvis innsatsverktøyet brekker. Hold trykkluftverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot disse bevegelsene. Med disse sikkerhetstiltakene kan skader unngås. Sørg for å stå i en behagelig posisjon når du arbeider med dette trykkluftverktøyet, pass på at du står stødig og unngå ugunstige posisjoner eller posisjoner der det er vanskelig å holde balansen. Brukeren bør endre kroppsholdningen i løpet av arbeid som går over lang tid, noe som kan hjelpe til å unngå ubehag og tretthet.

Hvis lufttilførselen avbrytes eller driftstrykket er redusert, kobler du ut trykkluftverktøyet. Sjekk driftstrykket og start igjen ved optimalt driftstrykk. Bruk kun smøremidler som anbefales av Bosch. Bruk aldri skadde innsatsverktøy. Kontroller alltid innsatsverktøyet for skar, sprekker og slitasje før bruk. Hvis trykkluftverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det er skadet; eventuelt bruke et uskadet innsatsverktøy. Når du har kontrollert og satt inn innsatsverktøyet, må du, og eventuelle andre personer i nærheten, oppholde deg utenfor nivået til det roterende innsatsverktøyet og la maskinen gå med maksimalt turtall i ett minutt. Skadde innsatsverktøy brekker vanligvis i løpet av dette testtidsrommet. Hold aldri hånden i nærheten av det roterende innsatsverktøyet. Du kan skade deg. Ikke bruk trykkluftverktøyet uten slipemiddel. Slipetallerkenen vil da slites ned og slipemiddelet kan ikke lenger festes godt nok. Trykkluftverktøyet kan utlades elektrostatisk hvis du sliper plast eller andre ikke-ledende materialer. Ved bruk av trykkluftverktøyet kan brukeren få en ubehagelig følelse i hender, armer, skuldre, i halsområdet eller andre kroppsdeler mens han/hun arbeider. Hvis brukeren merker symptomer som f.eks. konstant kvalme, plager, banking, smerter, prikking, ufølsomhet, brenning eller stivhet, må disse varselstegnene ikke ignoreres. Brukeren må informere arbeidsgiveren om dette og oppsøke en kvalifisert medisiner. Ikke bruk kappskiver. Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på trykkluftverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt. Pass på at de selvklebende slipeskivene plasseres konsentrisk på slipetallerkenen.

ADVARSEL

Støvet som oppstår ved smerling, saging, sliping, boring og lignende kan

være skadelig for embryoer eller forandre arvematerialet. Noen av stoffene som finnes i disse støvene er:

Bly i blyholdig maling og lakk; - krystallinsk kiseljord i murstein, sement og andre murarbeider; arsen og kromatisk kjemisk behandlet tre.

Risikoen for en sykdom er avhengig av hvor ofte du utsettes for disse stoffene. For å redusere faren, bør du arbeide i godt ventilerte rom med tilsvarende beskyttelsesutstyr (f.eks. med spesielt konstruert åndedrettsvern, som også filtrerer bort de minste støvpartiklene).

Ved arbeid med visse materialer kan det oppstå støv og damp som kan danne en eksplosjonsfarlig atmosfære. Ved arbeid med trykkluftverktøy kan det oppstå gnister som kan antenne støvet eller dampen. Ved arbeid på arbeidsstykket kan det oppstå en ekstra støybelastning som kan reduseres med egnede tiltak som f.eks. bruk av isolasjonsmateriale når det oppstår høye lyder på arbeidsstykket. Hvis trykkluftverktøyet har lyddemper, må du passe på at denne er tilgjengelig ved bruk av trykkluftverktøyet og er i en bra tilstand. Innvirkning av vibrasjoner kan skade nervene og forstyrre blodsirkulasjonen i hender og armer. ▶ Bruk trangsittende hansker. Håndtak på trykkluftverktøy blir kalde pga. trykkluftstrømmingen. Varme hender er mindre omfindtlige mot vibrasjoner. Vide hansker kan komme inn i roterende deler. Hvis du merker at du mister følelsen på huden på fingrene eller hendene, hvis det prikker, smerter eller huden blekner, må du stanse arbeidet med trykkluftverktøyet, gi beskjed til arbeidsgiveren og oppsøke en lege. Ikke hold trykkluftverktøyet for godt fast, men likevel sikkert og ta hensyn til de nødvendige håndreaksjonskreftene. Vibrasjonene kan forsterkes hvis du holder verktøyet sterkere fast. Hvis det brukes universaldreiekoplinger (klokoplinger), må det brukes låsestifter. Bruk whipcheck-slangesikringer til beskyttelse hvis forbindelsen mellom slangen og trykkluftverktøyet er løs, eller mellom slangene skulle briste. Du må aldri bære trykkluftverktøyet i slangen.

Symboler

De nedenstående symbolene kan være av betydning for bruk av trykkluftverktøyet. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke trykkluftverktøyet på en bedre og sikrere måte.

Symbol Betydning

Les og følg alle informasjonene før du monterer, bruker, reparerer, vedlikeholder og skifter ut tilbehørsdeler på trykkluftverktøyet eller arbeider i nærheten av dette. Hvis sikkerhetsinstruksene og henvisningene ikke følges, kan det medføre alvorlige skader.

W Watt Ytelse
Nm Newtonmeter		Energienhet (drei-moment)
kg	Kilogram	Masse, vekt
Ibs	Pounds
mm Millimeter Lengde
min	Minutter	Tid, varighet
s	Sekunder
\( min^{-1} \)	Omdreininger erller beve-gelser pr. minutt	Tomgangsturtall
bar	bar	Lufttrykk
psi	pounds per square inch
l/s	Liter pr. sekund	Luftforbruk
cfm	cubic feet/minute
dB Desibel		Spes. mål for relativ-lydstyrke
QC Hurtigchuck
○	Symbol for innvendig seks-kant	Verktøyfeste
■	Symbol for utvendig firkant
UNF	US-fingjenger( Unified National Fine Thread Series)
G	Whitworth-gjenger	Tilkoplingsgjenger
NPT	National pipe thread

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av trykkluftverktøyet, og la denne siden være utbrettet mens du leser bruksanvisningen.

Formålsmessig bruk

Trykkluftverktøyet er beregnet til tørr sliping av tre, kunststoff, metall, sparkelmasse og lakkerte overflater.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av trykkluftverktøyet på illustrasjonssiden.

1 På-/av-bryter 2 Luftutgang med lyddemper 3 Tilkoplingsstuss på luftinntaket 4 Slangenippel 5 Turtall regulator 6 Avsugdeksel 7 Fastnøkkel (21 mm)

8 Underlagsskive 9 Slipetallerken 10 Slipeskive 11 Støvavsug 12 Kopling 13 Slangeklemme 14 Tilførselsluftslange 15 Utblåsningsluftslange

Illustrert eller beskrevet tilbehør inngår ikke i standard-levansen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Trykkuft-eksentersliper
Produktnummer 0 607 350 ...		... 198	... 199	... 200
Tomgangsturtall n0	min-1	12000	12000	12000
Slag	mm 2,5 5,0 2,5
Slipskive-ø	mm 80 150 150
max. driftstrykk på verktøyet	bar	6,3	6,3	6,3
	psi	91	91	91
Tilkopingsgienger for slangetilkoplaning		1/4" NPT	1/4" NPT	1/4" NPT
Innvendig slangevidde	mm 10 10 10
Luftforbruk ved tomgang	l/s	8,3	8,5	8,5
	cfm	17,6	18,0	18,0
Vekt tilsvarende EPTA-Procedure 01:2014	kg	0,62	0,68	0,72
	lbs	1,3	1,5	1,5

Støy-/vibrasjonsinformasjon

Støyutslippsverdier målt i henhold til EN ISO 15744.

Under arbeid kan støynivået overskride 80 dB(A). Bruk hørselvern!

Vanlig A-støynivå for trykkluftverktøyet:
Lydtrykknivå LpA	dB(A)	73	76	76
Usikkerhet K	dB	3	3	3
Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet fj. EN 28927:
ah	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN ISO 11148 og kan brukes til sammenligning av trykkluftverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.

Det angitte vibrasjonsnivået representerer de viktigste bruksområdene til trykkluftverktøyet. Men hvis trykkluftverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig økning av vibrasjonsbelastningen over hele arbeidstidsrommet.

Ved en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidsrommene da trykkluftverktøyet er slått av eller ikke brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet. I tillegg bør man vurdere ekstra sikkerhetstiltak for beskyttelse av brukeren mot virkningene av vibrasjonene, for eksempel vedlikehold av trykkluftverktøy og innsatsverktøy, holde hendene varme, organisering av arbeidsprosessen.

Samsvarserklæring

C

Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstemmelse med alle relevante bestemmelser i direktivet 2006/42/EF inkludert endringer, og følgende standarder: EN ISO 11148-8.

Tekniske data (2006/42/EC) hos:

Robert Bosch Power Tools GmbH, PT/ECS,

70538 Stuttgart, GERMANY

Henk Becker

Tilkobling til lufttilførselen (se bilde A)

Pass på at lufttrykket her er lavere enn 6,3 bar (91 psi). Trykkluftverktøyet er konstruert for dette driftstrykket.

For maksimal effekt må verdiene for innvendig slangevidde pluss tilkoblingsgjenger overholdes, som angitt i tabellen «Tekniske data». For å opprettholde full ytelse må det kun brukes slanger med en maksimal lengde på 4 m.

Den tilførte trykkluften må være fri for fremmedlegemer og fuktighet, for å beskytte trykkluftverktøyet mot skader, smuss og rustdannelse.

Merk: Det er nødvendig å bruke en trykkluft-vedlikeholdsenhet. Dette sikrer en feilfri funksjon av trykkluftverktøyet.

Følg bruksanvisningen for vedlikeholdsenheten.

Samtlige armaturer, forbindelsesledninger og slanger må være egnet for dette trykket og nødvendig luftmengde.

Unngå innsnevringer på tilførselsledningene, f.eks. med pressing, bøying eller trekking!

I tvilstilfeller sjekker du trykket på luftinntaket med et manometer ved innkoplet trykkluftverktøy.

Tilkobling av lufttilførselen til trykkluftverktøyet

• Skru slangenippelen 4 inn i koplingsstussen på luftinntaket 3.

For å unngå skader på trykkluftverktøyets indre ventildeler, bør du holde mot koplingsstussen til luftinntaket 3 med en fastnøkkel (nøkkelvidde 19 mm) ved inn- og utskruing av slangenippelen 4.

• Sett slangen for tilførselsluft 14 med passende kobling 12 på slangenippelen 4.

Merk: Fest tilførselsluftslangen alltid først på trykkluftverktøyet, deretter på vedlikeholdsenheten.

Utblåsningsluftføring (se bilde B)

Med en utblåsningsluftføring kan du lede utblåsningsluften gjennom en utblåsningsluftslange bort fra arbeidsområdet ditt og samtidig oppnå en optimal lyddemping. I tillegg forbedrer du arbeidsvilkårene dine, fordi arbeidsplassen ikke lenger kan tilsmusses av oljeholdig luft eller støv som kan virvles opp.

• Skru ut lyddemperen på luftutløpet 2 og erstatt den med en slangenippel 4. Løsne slangeklemmen 13 på utblåsningsluftslangen 15, og fest utblåsningsluftslangen over slangenippelen 4 ved å trekke slangeklemmen godt fast.

Verktøyskifte

Bruk kun feilfrie verktøy som er i god stand. Defekte verktøy kan f.eks. brekke og føre til fysiske og materielle skader.

Utskifting av slipeskiven

Avhengig av materialet som skal bearbeides og ønsket slipegrad finnes det forskjellige typer slipepapir:

Materiale Anvendelse Korning
- Maling	Til avsliping av maling	grov 40	60
- L a k k
-Fyller	Til slip ing av forhåndsmaling (f.eks. fjerning av penselstrøk, malingsdrypp og nedrennende maling)	middels 80	100
- S p a r k e l			120
	Til siste slip ing av grunnmaling før lakkering	fin 180	240
			320
			400

	Materiale	Anvendelse	Korning
expert Wood	Expert for Wood	Til forsliping av f. eks. rue, uhøvlede bjelker og bord	grov 40
	- Samtlige trematerialier (f.eks. hardt tre, mykt tre, sponplater, byg-ningsplater)	Til plansliping og utjevning av små ujevnheter	middels 80
			100
			120
	Best for Wood	Til fertig- og finsliping av tre fin 180
	- Hardttre		240
	- Sponplater		320
	- Bygningsplater		400
	- Metallmaterialer
best Stone	- Billakk	Til forsliping	grov 80
	- Stein	Til formsliping og kantbryting	middels 100
	- Marmor		120
	- Granitt	Til finsliping ved formgivning	fin 180
	- Keramikk		240
	- Glass		320
	- Pleksiglass		400
	- Glassfiberkunststoff	Glanssliping og kantrundng	svært fin

Valg av slipetallerken

Avhengig av type bruk kan trykkluftverktøyet utstyres med slipetallerkener med forskjellig hardhet:

- Slipedisk ekstramyk: egnet til polering og følsom sliping, også på buede flater. - Myk slipetallerken: egnet for alle slipearbeider, kan brukes universelt. - Hard slipetallerken: egnet for sterk sliping på plane flater.

Utskifting av slipetallerken

Merk: Skift straks ut en skadet slipetallerken 9.

- Trekk av slipeskiven 10. - Skyv fastnøkkelen 7 under det høydejusterbare avsugdekselet 6 og hold slipespindelen fast med fastnøkkelen. Drei slipetallerken 9 mot urviseren av fra slipespindelen. Ta underlagsskiven 8, plasser den på den nye slipetallerkenen og drei den på igjen med underlagsskiven med urviseren.

0 607 350 199|... 200: Den andre underlagsskiven 8 kan brukes i tillegg, slik at eksentersliperen kan arbeide på arbeidsstykket ved aktivert støvavsuging.

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv, som eik- eller bøkestøv, anses som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug som er egnet for dette materialet.
• Sørg for god ventilasjon av arbeidsplassen. Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. Unngå støv på arbeidsplassen. Støv kan lett antennes.

Sliping uten støvavsug (0 607 350 198)

Bruk slipeskiver uten hull.

Ekstern avsuging (0 607 350 199|... 200)

Avsugslangen (tilbehør) tilkoples direkte på støv. 11

Støvsugeren må være egnet til materialet som skal bearbeides.

Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger.

Drift

Igangsetting

Trykkluftverktøyet fungerer optimalt ved arbeidstrykk på 6,3 bar (91 psi), målt på luftinntaket når trykkluftverktøyet er slått på.

Fjern innstillingsverktøy før du tar trykkluftverktøyet i bruk. Et innstillingsverktøy som befinner seg i en roterende maskindel, kan føre til skader.

Merk: Hvis trykkluftverktøyet ikke starter, f.eks. etter en lengre tid med stillstand, stenger du lufttilførselen og snur slipetallerkenen 9 flere ganger. Slik fjernes adhesjonskrefter.

For å spare strøm slår du bare på trykkluftverktøyet når du bruker det.

• Til innkobling av trykkluftverktøyet trykker du på-/av-tasten 1 ned og holder den trykt inne i løpet av arbeidet.
• Til utkobling av trykkluftverktøyet slipper du på-/av-bryteren 1.

Forhåndsinnstilling av turtallet (se bilde C)

Med turtallsregulatoren 5 kan nødvendig turtall forhåndsinnstilles også under drift.

For et maksimalt turtall skyver du turtallsregulatoren 5 bort fra tilkoplingsstussen 3.

• For et minimalt turtall skyver du turtallsregulatoren 5 inn mot tilkoplingsstussen 3.

Det nødvendige turtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk.

Arbeidshenvisninger

• Vent til trykkluftverktøyet er stanset helt før du legger det ned. Pass på at selvheftende slipeskiver settes konsentrisk på slipetallerkenen. Hvis lufttilførselen avbrytes eller driftstrykket er redusert, kopler du ut trykkluftverktøyet. Sjekk driftstrykket og start igjen ved optimalt driftstrykk.

Plutselige belastninger medfører en sterk turtallsreduksjon eller stillstand, men skader ikke motoren.

Sliping av flater

Slå på trykkluftverktøyet, sett det med hele slipeflaten på underlaget som skal bearbeides, og beveg det med jevnt trykk over arbeidsstykket.

Slipemengden og slipebildet bestemmes vesentlig med valget av slipeskive, forhåndsinnstilt turtall og pressetrykket. Kun feilfrie slipeskiver gir bra slipeeffekt og skåner trykkluftverktøyet.

Pass på jevnt pressetrykk, for å øke levetiden til slipeskivene. En stor økning av pressetrykket fører ikke til en høyere slipeeffekt, men til en sterkere slitasje av trykkluftverktøyet og slipeskiven.

En slipeskive som ble brukt til bearbeidelse av metall, må ikke lenger brukes til andre materialer.

Bruk kun originalt Bosch slipetilbehør.

Grovsliping

• Sett på en slipeskive med grov korn. Trykk trykkluftverktøyet kun svakt, slik at det går med høyere turtall og det oppnås en større slipegrad.

Finsliping

• Sett på en slipeskive med finere korn.
• Beveg trykkluftverktøyet med middels trykk i sirkler over flaten eller skiftevis på langs og tvers av arbeidsstykket. Ikke kile trykkluftverktøyet fast, slik at en gjennomsliping av arbeidsstykket (f.eks. finér) forhindres. Med en svak variasjon av pressetrykket, f.eks. endring av turtallet, kan slipetallerkenens turtall reduseres, mens eksenterbevegelsen opprettholdes.
• Når arbeidet er over, slår du av trykkluftverktøyet.

Service og vedlikehold

Vedlikehold og rengjøring

Vedlikeholds- og reparasjonsarbeider skal kun utføres av kvalifisert fagpersonale. Slik sikres det at sikkerheten til trykkluftverktøyet opprettholdes. Mål slipspindelens tomgangsturtall regelmessig. Hvis den målte verdien er over det angitte tomgangsturtallet n₀ (se «Tekniske data»), bør du få kontrollert trykkluftverktøyet av Bosch kundeservice. Ved for høyt tomgangsturtall kan innsatsverktøyet brekke, og ved for lavt turtall reduseres ytelsen.

En autorisert Bosch-kundeservice utfører disse arbeidene raskt og pålitelig.

Bruk utelukkende originale Bosch reservedeler.

Regelmessig rengjøring

Rengjør silen på trykkluftverktøyets luftinntak med jevne mellomrom. Skru da slangenippelen 4 av og fjern støv- og smusspartikler fra silen. Skru deretter slangenippelen fast igjen. Vann- og smusspartikler i trykkluften forårsaker rustdannelse og fører til slitasje av lameller, ventiler etc. For å forhindre dette bør du fylle på noen dråper motorolje på luftinntaket 3. Du kobler så trykkluftverktøyet til lufttilførselen igjen (se «Tilkobling til lufttilførselen», side 80) og lar det gå i 5–10 minutter mens du tørker opp oljen som renner ut med en klut. Hvis trykkluftverktøyet ikke brukes over lengre tid, bør du alltid utføre denne prosedyren.

Periodisk vedlikehold

• Etter de første 150 driftstimene må giret rengjøres med et mildt rengjøringsmiddel. Følg informasjonene til rengjøringsmiddel-produsenten angående bruk og deponering. Smør giret deretter med Bosch spesial-girfett. Gjenta rengjøringen etter 300 driftstimer fra første rengjøring. Spesial-girfett (225 ml) Produktnummer 3605430009. Motorlamellene skal kontrolleres av fagpersonale med jevne mellomrom og eventuelt skiftes ut.

Smøring på trykkluftverktøy som ikke hører til CLEAN-serien

På alle Bosch-trykkluftverktøy som ikke hører til CLEAN-serien (en spesiell type trykkluft-motor som fungerer med oljefri trykkluft), bør du stadig blande litt oljetåke i den gjennomstrømmende trykkluften. Den nødvendige trykkluftsmøreren befinner seg på den forankoblede trykkluft-vedlikeholdsenheten (nærmere informasjoner får du hos kompressor-produsenten). Til direkte smøring av trykkluftverktøyet eller innblanding på vedlikeholdsenheten bør du bruke motorolje SAE 10 eller SAE 20.

Tilbehør

Du kan informere deg om det komplette tilbehørsprogrammet på internett under www.bosch-pt.com eller hos din forhandler.

Kundeservice og rådgivning ved bruk

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på trykkluftverktøyets typeskilt.

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt reservedeler. Sprengskisser og informasjon om reservedeler finner du også:

www.bosch-pt.com

Trykkluftverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Smøre- og rengjøringsmidler må deponeres miljøvennlig. Ta hensyn til de lovmessige forskriftene. - Deponer motorlamellene på en sakkyndig måte! Motorlameller inneholder teflon. Ikke varm dem opp over 400°C , ellers kan det oppstå helsefarlige damper.

Når trykkluftverktøyet ikke kan brukes lenger, må du levere det inn til resirkulering, til forretningen eller en autorisert Bosch-kundeservice.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita
